Ящик с блоком предохранитель выключатель ябпв

Ящик силовой с блоком предохранитель — выключатель (ЯБПВ – 1 100А У3)

Ящики ЯБПВ-1 предназначены для нечастых (не более 6 в час) оперативных коммутаций, а также для защиты электрических сетей и приемников от недопустимых длительных перегрузок и токов короткого замыкания. Ящики применяются в электрических установках как переменного, так и постоянного тока.

Основные технические данные

Ящики соответствуют требованиям технических условий ТУ3434-017-75954846 и ГОСТ Р51321.1-2000 (МЭК 60439-1-92).

Номинальный ток ящика, А

Номинальный ток предохранителей, А

31,5; 40; 50; 63; 80; 100;

125; 160; 200; 250;

200; 250; 315; 350; 400;

Масса ящика, кг, не более

Номинальное напряжение сети, В

Номинальное напряжение изоляции, В

Степень защиты по ГОСТ 14254

Вид системы заземления

Номинальное значение климатических факторов УЗ по ГОСТ 15543, при этом высота над уровнем моря не более 1000м

Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов или паров, разрушающих металлы и изоляцию

Условия эксплуатации МЗ по ГОСТ 17516.1

Прочность при к.з. по ГОСТ 51321.1

Рабочее положение в пространстве — вертикальное. Допускается отклонение от рабочего положения не более чем на 5° в любую сторону.

Сечение медных и алюминиевых проводов и кабелей с бумажной, резиновой или пластмассовой изоляцией, присоединение которых допускают зажимы ящиков, приведены в таблице №1.

Сечение проводников, мм

Наименьшее, не менее

Наибольшее, не более

2х185 или 3х120

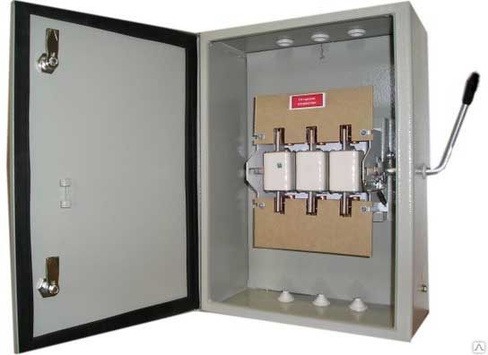

Ящик представляет собой металлический корпус с дверцей, в котором закреплен блок (см. рис.1,2).

Ящики комплектуются предохранителями типа ПН-2.

Рис.1 ящик типа ЯБПВ-1

Рис 2 ящики типа ЯБПВ-2, ЯБПВ-4

Размеры ящика, мм

Транспортирование и хранение

Условия транспортирования ящиков в части воздействия климатических факторов внешней среды аналогичны условиям хранения 4 по ГОСТ 15150-69, в части воздействия механических факторов при транспортировании — С по ГОСТ23216.

Условия хранения ящиков в части воздействия климатических факторов внешней среды — 2 по ГОСТ 15150 на допустимый срок сохраняемости до ввода в эксплуатацию не более 2 лет.

Требования безопасности

При эксплуатации ящиков необходимо руководствоваться «Правилами техники безопасности при эксплуатации электроустановок потребителей», а также требованиями ГОСТ12.2.007.0.

Перед началом эксплуатации необходимо убедиться в надежности заземления ящика, а также в надежности срабатывания крючка блокировки.

Обслуживание ящика должно проводиться персоналом, имеющим квалификационную группу не ниже 3.

Изготовитель оставляет за собой право на изменения конструкции ящиков, повышающее их потребительские свойства.

По вопросам оптового приобретения данного товара обращайтесь в коммерческий отдел ООО «Электрофидер» тел: (84595) 2-82-44.

Не является публичной офертой. Указанные цены могут меняться в случае изменения заводских цен, таможенных платежей и других, не зависящих от компании ООО «Электрофидер» условий.

Ящик с блоком предохранитель выключатель ябпв

Ящики с встроенным блоком «предохранитель-выключатель» предназначены для нечастых включений и отключений (не более 3-х в час с интервалом не менее 3-х минут) силовых электрических цепей напряжением до 380 В переменного тока частотой 50 Гц и для защиты от токов перегрузки и токов короткого замыкания.

Читать еще:  Размер автоматические выключатели legrand

Структура условного обозначения

ЯБПВУ-1М У3:
ЯБПВУ — ящик с блоком «предохранитель-выключатель»,
уплотненный;
1М — номинальный ток, А — 100;
У3 — климатическое исполнение и категория размещения по ГОСТ
15150-69. ЯБ1-Х У3:
ЯБ — ящик с блоком «предохранитель-выключатель»;
1 — условный номер разработки;
Х — номинальный ток, А: 2 — 200; 4 — 250;
У3 — климатическое исполнение и категория размещения по ГОСТ
15150-69.

Номинальные значения климатических факторов по ГОСТ 15150-69, ГОСТ 15543.1-89.
&nbsp&nbspВысота над уровнем моря не более 2000 м.
&nbsp&nbspЭксплуатация в закрытых помещениях с естественной вентиляцией без искусственно регулируемых климатических условий.
&nbsp&nbspОкружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
&nbsp&nbspТемпература окружающего воздуха от минус 45 до 40°С.
&nbsp&nbspКатегория применения блоков, устанавливаемых в ящиках, АС-21В по ГОСТ 30011.3-93.
&nbsp&nbspРабочее положение силовых ящиков в пространстве вертикальное, допускается отклонение от рабочего положения + 5°.
&nbsp&nbspЧастота включения — не более 3 раз в час.
&nbsp&nbspСтепень защиты ящиков — IР54 по ГОСТ 14254-96.
&nbsp&nbspНоминальный режим работы продолжительный.
&nbsp&nbspПо технике безопасности конструкция ящиков соответствует требованиям ГОСТ 30011.3-93, ГОСТ 12.2.007.0-75, «Правил устройства электроустановок», «Правил эксплуатации электроустановок потребителей».
&nbsp&nbspПо пожарной безопасности ящики соответствуют ГОСТ 12.1.004-91.
&nbsp&nbspЯщики разработаны по ТУ 36-20-84. ТУ 36-20-84

Основные параметры ящиков приведены в табл. 1.
&nbsp&nbsp

&nbsp&nbspМеханическая износостойкость блоков «предохранитель-выключатель» силовых ящиков — не менее 2000 циклов ВО.
&nbsp&nbspКоммутационная износостойкость блоков «предохранитель-выключатель» силовых ящиков при напряжении 1,05Uном и номинальном токе в электрических цепях переменного тока соответствует значениям, приведенным в табл. 2.
&nbsp&nbsp

&nbsp&nbspКоммутационная способность блоков «предохранитель-выключатель» силовых ящиков при напряжении, равном 1,05 от номинального, должна быть не менее значений, приведенных в табл. 3.
&nbsp&nbsp

&nbsp&nbspЯщики силовые должны выдерживать в течение 1 с условный ток короткого замыкания — 20 кА.
&nbsp&nbspГарантийный срок — 2 года со дня ввода силового ящика в эксплуатацию.

Силовой ящик представляет собой цельнометаллический корпус, в который вставляется блок «предохранитель-выключатель», состоящий из несущей металлоконструкции и предохранителей ПН2 по ТУ 16-522.113-75.
&nbsp&nbspНа несущей металлоконструкции установлены изоляторы со стойками и рычажный привод, который обеспечивает необходимое перемещение патронов предохранителей из положения «Отключено» в положение «Включено» и обратно. Привод имеет фиксацию в положении «Включено» и «Отключено». Блок снабжен блокировкой, которая исключает открывание дверцы при включенном положении аппарата и включение аппарата при открытой дверце.
&nbsp&nbspГабаритные и установочные размеры ящиков приведены на рисунке.

&nbsp&nbspГабаритные и установочные размеры силовых ящиков ЯБПВУ-1М У3, ЯБ1-2 У3 и ЯБ1-4 У3

В комплект поставки входят: силовой ящик, паспорт (для ЯБПВУ-1М У3-А144.00.00 ТО, для ЯБ1-2 У3-А316.00.00. ТО, ЯБ1-4 У3 А321.00.00. ТО по 1 экз. на 20 силовых ящиков).

Ящик силовой с рубильником ЯБПВУ 100А IP54 Россия

  • Описание
  • Характеристики
  • Обновлено: 28.09.2021
  • +7 (861) 246-XX-XX Показать номер
  • Безналичный расчет
  • Доставка транспортной компанией
  • Доставка автопарком компании
  • Партнеры

Характеристики

  • Степень защитыIP54
  • Страна производительРоссия
Читать еще:  Реле управления автоматическим выключателем

Описание

Предназначены для нечастых (не более трёх в час ) включений — отключений силовых цепей , напряжением до 400 В переменного тока частотой 50 Гц , а также защиты их при перегрузках и коротки замыканиях

Ящик силовой с блоком предохранитель — выключатель (ЯБПВУ-1 М У3 100А)

НАЗНАЧЕНИЕ

Ящик ЯБПВУ-1 предназначен для нечастых (не более 6 в час) оперативных коммутаций, а также для защиты электрических сетей и приемников от недопустимых длительных перегрузок и токов короткого замыкания. Ящики применяются в электрических установках как переменного, так и постоянного тока.

КОНСТРУКЦИЯ

Ящик представляет собой металлический корпус с выпуклой дверцей, в котором закреплен блок предохранителей. Используется конструкция передвижных плавких вставок, которые блокируют дверь во время работы.

ТЕХНИЧЕСКИЕ ДАННЫЕ

  • Номинальный ток предохранителей: 31.5, 40, 50, 63, 80, 100А
  • Номинальное напряжение изоляции:

420В

  • Частота: 50Гц
  • Вид системы заземления: TN-S
  • Класс защиты: 1
  • Номинальное значение климатических факторов УЗ по ГОСТ 15543, при этом высота над уровнем моря не более 1000м
  • Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов или паров, разрушающих металлы и изоляцию
  • Условия эксплуатации МЗ по ГОСТ 17516.1
  • Прочность при к.з. по ГОСТ 51321.1
  • Рабочее положение в пространстве — вертикальное. Допускается отклонение от рабочего положения не более чем на 5° в любую сторону.
  • Ящики соответствуют требованиям технических условий ТУ3434-017-75954846 и ГОСТ Р51321.1-2000 (МЭК 60439-1-92).
  • КОМПЛЕКТАЦИЯ

    Комплектуется предохранителями серии ПН-2. 3шт.

    УПАКОВКА

    • индивидуальная
    • в гофрокоробке

    Условия доставки и оплаты:

    • Доставка автопарком компании. Мы предлагаем свои услуги по доставке отгружаемого нашей компанией товара. У нас в наличии собственный парк грузовых автомобилей и мы можем осуществить следующие виды доставок: * Экспедирование и сдача груза на транспортные компании (ж/д грузовые и почтовые вагоны, автоперевозки сборных грузов); * Доставка по Краснодару и Краснодарскому краю; * Доставка по Югу России.
    • Доставка партнерами. Наша компания сотрудничает с транспортными компаниями: «ТрансЭкспрессЭкспедиция», «GroupST», «РАТЭК», «ТЭС», «Реил Континент», «ПЭК», «АвтоТрейдинг», «ЖелДорЭкспедиция», «Деловые линии»
    • Мы работаем только по безналичному расчету с Физическими и Юридическими лицами

    Чтобы купить Ящик силовой с рубильником ЯБПВУ 100А IP54 Россия в Краснодаре, оставьте заявку на сайте или позвоните нам по телефону!

    Ящик с блоком предохранитель выключатель ябпв

    Для управления асинхронными электродвигателями с короткозамкнутым ротором мощностью до 75 кВт предназначены станции управления, которые объединяют на общей конструкции комплектные устройства для дистанционного управления какой-либо электрической установкой. Станции разделяют на блоки управления (БУ) и панели управления (ПУ). Блок управления — это станция, смонтированная на одной изоляционной плите без рамы. Панель управления состоит из нескольких изоляционных плит с аппаратами, смонтированными на общей раме из уголковой стали.

    В обозначении блоков управления применен четырехзначный цифровой код в левой части и пятизначный — в правой. Расшифровка кода следующая:

    На рисунке 13.13 приведена электрическая схема блока управления БУ5120.

    Для включения и отключения магистральных и реже групповых осветительных сетей, а также для защиты электрооборудования и сети от токов перегрузки и короткого замыкания применяют однофидерные ящики. Ящики типов ЯРВ и ЯРВМ в пылебрызгозащитном исполнении устанавливают как внутри, так и снаружи зданий, с рубильниками и предохранителями или без них. Ящики типов ЯВЗ и ЯВЗБ (с барашковым зажимом), ЯВЗШ (со штепсельным разъемом) защищенного исполнения устанавливают внутри зданий с рубильниками и предохранителями. Ящик типа ЯПВ в защищенном исполнении с уплотнением устанавливают с пакетными выключателями и предохранителями внутри и снаружи зданий.

    Для линий и отдельных токоприемников, не требующих частых включений, предназначаются ящики типа ЯБПВ с блоком предохранитель — выключатель (БПВ), выполняемые на номинальные токи 100, 200 и 350 А.

    Неавтоматическое включение и выключение передвижных токоприемников (сварочных трансформаторов, электрических дрелей и т. п.) выполняют при помощи ящиков серии ЯВШ, которые выпускаются двух- и трехполюсными на токи 25, 60, 100 А; выключатель, встроенный в ящик, пакетный, типа ПВ-2 или ПВ-3, со штепсельным разъемом.

    Для управления группой токоприемников предназначены силовые щиты, распределительные пункты, распределительные щиты и т. д.

    При индивидуальной установке используют типовые распределительные щкафы СП-62, а в пыльных помещениях — СПУ-62.

    Шкафы комплектуют предохранителями ПН-2 и рубильником с боковым приводом.

    Шкафы специального назначения Э4Б-10 и Э6Б-20А предназначены для управления электрооборудованием птичников по выращиванию соответственно 10 и 20 тыс. цыплят на мясо, а шкафы ШУН — для управления артезианскими насосами и водонапорными башнями.

    В таблице 13.2 приведены данные о силовых и осветительных щитках, сборках и силовых ящиках, которые рекомендуются для применения в сельскохозяйственном производстве. Допускается также использовать щитки осветительные и силовые промышленного исполнения типов ЩОА, ЩОАУ, ОПВ-12, ОЩ, ОЩВ, шкафы силовые распределительные типов СПА-63, СПАУ-63, РТСШ, ящики силовые типов ЯВЗБ, ЯБПВ, ЯБПУ, ЯСА, ЯВП, ЯВШ, ЯРП, ЯТП, ЯБПВУ, щитки учетные ЩУ и квартирные ЩУС и т. д.

    Электропромышленность изготавливает также шкафы специального назначения для сельскохозяйственных объектов: ШАУ-АВ — шкафы автоматического управления системами активной вентиляции и отопления в хранилищах картофеля и овощей; без искусственного охлаждения; ДКТЭ-4МР — комплект из пульта, термоподвесок (термометров сопротивления) и релейных шкафов для дистанционного контроля температуры зерна в силосах элеваторов.

    В связи с введением новой системы потребительского напряжения 660/380 В и заменой автоматов серии A3100 автоматами серий А3700 и АЕ-20 разработаны новые серии распределительных пунктов ПР22 и ПРИ. Они заменяют щитки СУ9400 и пункты ПР9000 с выключателями серии A3100. Пункты ПРИ на номинальное напряжение до 660 В и токи 63, 100, 160, 250, 400 и 630 А имеют от 2 до 12 встраиваемых выключателей. Степень защиты IP21 и IP54. Способы установки — навесной, напольный и в нише. Если необходимо иметь ток уставки автомата более 100 А, нужно использовать пункты ПР22.
