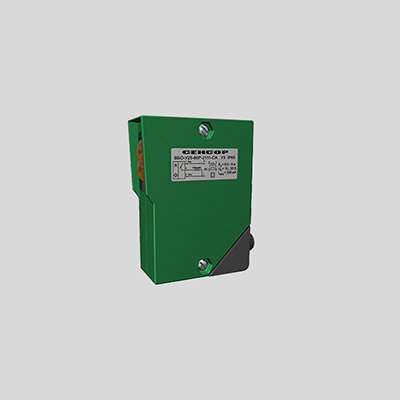

Выключатель бесконтактный оптический вбо

Оптические бесконтактные датчики ВБО

Применение

Оптические бесконтактные датчики серии ВБО находят широкое применение на оборудовании всех отраслей для обнаружения, позиционирования или счета объектов.

Использование в оптических датчиках кодированного инфракрасного излучения позволяет устранить влияние на срабатывание датчиков посторонних источников света.

Изготавливаются холодоустойчивые ВБО-Д68 в термокожухе для работы при низких температурах.

Описание

Оптический бесконтактный выключатель (ВБО) имеет собственный излучатель и приемник оптического излучения. В изделиях ВБО марки «Сенсор» используют кодированное излучение инфракрасного диапазона.

Функциональная схема ВБО

Термины ВБО

В данном разделе применяются следующие термины из ГОСТ Р 50030.5.2:

Излучатель. Устройство, состоящее из источника оптического излучения, линз и необходимой электрической схемы, создающее оптический луч.

Приемник. Устройство, состоящее из чувствительного элемента, линз и необходимой электрической схемы, воспринимающее оптический луч от излучающего устройства.

Отражатель. Специальное устройство, применяемое для отражения оптического луча к приемному устройству в оптических выключателях типа R.

Зона чувствительности S d . Зона, в пределах которой может быть установлено расстояние срабатывания. Она ограничивается максимальным и минимальным расстоянием срабатывания.

Минимальное расстояние срабатывания. Нижний предел зоны чувствитель ности бесконтактного оптического выключателя.

Максимальное расстояние срабатывания. Верхний предел зоны чувствительности бесконтактного оптического выключателя.

Слепая зона. Зона от активной поверхности выключателя до минимального расстояния срабатывания. В слепой зоне объект воздействия не обнаруживается.

Посторонняя подсветка. Свет, поступающий в приёмник оптического выключателя не от собственного излучателя.

Определение зоны чувствительности ВБО производится при перемещении стандартного объекта воздействия вдоль относительной оси. Замеры производятся при нормированной посторонней подсветке и без нее.

Классификация ВБО

В соответствии с ГОСТ Р 50030.5.2 оптические бесконтактные выключатели (ВБО) классифицируются на три группы:

  • типT– с приемом прямого луча от излучателя;
  • тип R– с приемом луча, возвращенного от отражателя;
  • тип D– с приемом луча, рассеянно отраженного от объекта.

Тип T

ВБО типа Т, в обозначении изделия это исполнение «9», характеризуется тем, что излучатель и приемник размещены в отдельных корпусах. Прямой оптический луч идет от излучателя к приемнику и может быть перекрыт объектом воздействия. Зона чувствительности Sd определяется как зона между излучателем и приемником.

Излучатель и приемник могут получать напряжение питания от различных источников питания. Индикатор излучателя сигнализирует о подаче напряжения питания. Индикатор приемника сигнализирует о срабатывании приемника.

Элемент коммутации расположен в приемнике. Излучатель и приемник имеют разные обозначения и заказываются как отдельные изделия.

Тип R

ВБО типа R, в обозначении изделия это исполнения «2», «6», «7», «8», имеют ра змещенный в одном корпусе излучатель и приемник. Приемник принимает луч излучателя, отраженный от специального отражателя. При этом возможны два варианта использования этих датчиков:

  • объект воздействия прерывает луч при неподвижно закрепленном отражателе;
  • отражатель закрепляется на подвижном объекте.

для ВБО типа R зона чувствительности Sd определяется как зона между датчиком и отражателем

При поставке ВБО типа R отражатели входят в комплект поставки.

Тип D

ВБО типа D, в обозначении изделия это исполнения «1», «3», «5», имеет размещенный в одном корпусе излучатель и приемник.

Приемник принимает луч, рассеянно отраженный от объекта воздействия. Объект может перемещаться как вдоль относительной оси, так и под углом к ней.

Для определения нормированных расстояний срабатывания должен быть использован стандартный объект воздействия:

  • при S max до 400 мм – белая бумага с отражающей способностью 90%, размером 100 х 100 мм.
  • при S max более 400 мм – белая бумага с отражающей способностью 90%, размером 200 х 200 мм.

При применении объекта воздействия, отличающегося от стандартного, реальные максимальные расстояния срабатывания могут не соответствовать нормированным.

Можно использовать следующие поправочные коэффициенты для грубой корректировки расстояний срабатывания в зависимости от материала объекта:

  • Бумага белая — 1,0
  • Бумага черная матовая — 0,1
  • Металл полированный — 1,2. 1,6
  • Дерево — 0,4.
Читать еще:  Как подсоединить двойные выключатели чтобы горела

Ниже приводятся реальные границы срабатывания датчиков типа D при движении стандартного объекта воздействия перпендикулярно относительной оси ВБО

Выключатель бесконтактный оптический вбо

    • КИП и анализаторы
    • Бесконтактные выключатели
    • Аппаратные ПИД-регуляторы
    • Измерительные преобразователи для давления
    • Измерительные устройства
    • Приборы измерения температуры
    • Расходомеры
    • Системы идентификации MOBY
    • Системы машинного зрения SIMATIC Machine Vision
    • Уровнемеры
    • Технологии взвешивания
    • Преобразователи давления
    • Датчики температуры
    • Реле давления и температуры
    • Промышленные клапаны
    • Контакторы и пускатели электродвигателей
    • Частотные преобразователи G120P
    • Приводы для воздушных заслонок
    • Регулирующие клапаны и приводы
    • Термостаты
    • Датчики
    • Стандартные контроллеры
    • Компоненты для горелок
    • Пожарообнаружение
    • Индуктивные бесконтактные датчики
    • Оптические бесконтактные датчики
    • Емкостные бесконтактные датчики
    • Бесконтактные датчики контроля скорости
    • Барьеры оптические защитные
    • Ультразвуковые бесконтактные датчики
    • Взрывобезопасные бесконтактные датчики
    • Датчики метки оптические
    • Аналоговые индуктивные бесконтактные датчики
    • Разъемы и сопутствующая продукция
    • Лампы светодиодные коммутаторные

    • Модульное оборудование
    • Модульные автоматические выключатели
    • Дифференциальные автоматические выключатели
    • Устройства защитного отключения (УЗО)
    • Устройства защиты от дуги (AFDD)
    • Промышленные реле
    • Интерфейсные модули реле
    • Промышленные реле времени и таймеры
    • Реле для печатного монтажа
    • Шаговые реле
    • Реле с принудительным управлением контактами
    • Автоматические выключатели защиты двигателя
    • Контакторы
    • Реле защиты электродвигателя
    • Цилиндрические предохранители
    • Ножевые предохранители
    • Предохранители типа D
    • Держатели предохранителей
    • Светосигнальная аппаратура
    • Сигнальные колонны
    • Кулачковые переключатели
    • Концевые выключатели
    • Датчики
    • Силовые автоматические выключатели
    • Воздушные автоматические выключатели
    • Промышленные выключатели-разъединители
    • Однофазные многообмоточные трансформаторы
    • Однофазные трансформаторы управления
    • Трехфазные трансформаторы управления
    • Проходные клеммы
    • Распределительные блоки
    • Разветвительные клеммы

    • Преобразователи частоты
    • Универсальные преобразователи частоты SINAMICS V20
    • Модульные преобразователи частоты SINAMICS G120
    • Компактные преобразователи частоты SINAMICS G120c
    • Преобразователи частоты Micro Drive FC 51
    • Преобразователи частоты Vacon 20
    • Преобразователи частоты HVAC Basic Drive FC 101
    • Преобразователи частоты HVAC Drive FC 102
    • Преобразователи частоты AQUA Drive FC 200
    • Преобразователи частоты Automation Drive FC 300
    • Устройства плавного пуска Compact Starter MCD 100
    • Устройства плавного пуска Compact Starter MCD 200
    • Устройства плавного пуска Soft Starter MCD 500
    • Фильтры подавления гармоник
    • Сетевые дроссели
    • Моторные дроссели
    • Синусные фильтры

    • Источники бесперебойного питания
    • ИБП для дома, для компьютера и рабочих станций
    • ИБП для сетевого и серверного оборудования
    • ИБП для ЦОД и производственных объектов
    • Блоки распределения энергии и байпасы
    • Аккумуляторные батареи для ИБП
    • Универсальные аккумуляторные батареи
    • Аккумуляторы для слаботочных систем
    • Аккумуляторы специального назначения
    • Аккумуляторы специального назначения, технология GEL
    • Стартерные аккумуляторы

    • Монтажный кабель и провод
    • Монтажный кабель
    • Монтажный провод
    • Общепромышленное применение
    • Без галогенов
    • Для буксируемых цепей
    • Механическая, химическая, биологическая стойкость
    • Для искробезопасного применения
    • До +145 С
    • До +180 C
    • До +205 С, +260 С
    • До +400 C
    • До +600 С
    • Термопарные и компенсационные провода
    • Низкочастотные
    • Для буксируемых цепей
    • Промышленная автоматизация
    • Локальные сети LAN
    • Пожарная сигнализация
    • Телефонные
    • Для искробезопасного применения
    • Волоконная оптика
    • Для серводвигателей, электромоторов, преобразователей частоты и станков с ЧПУ
    • Кабель с резиновой изоляцией
    • Силовые кабели 0,6/1 кВ с ПВХ-изоляцией
    • Силовой кабель среднего напряжения (6-30 кВ)
    • Не распространяющий горения силовой кабель
    • Огнестойкий кабель связи
    • Огнестойкий силовой кабель
    • Специальный одножильный кабель
    • Плоский кабель
    • Спиральный кабель
    • Кабели для лифтов и подъемников
    • Шахтный кабель
    • Аудиокабель
    • RG-коаксиальный кабель
    • RG-коаксиальный кабель без галогенов
    • Изолированные наконечники
    • Неизолированные наконечники
    • Кабельные ввода
    • Контргайки
    • Патч-корды
    • Кабельные стяжки
    • Термоусадочные трубки
    • Гофрированная труба
    • Защитные трубы
    • Спиральный шланг
    • Плетеный шланг
    • Ручной инструмент

    • Шкафы навесные
    • Пластиковые навесные шкафы
    • Металлические навесные шкафы
    • Пластиковые встраиваемые шкафы
    • Металлические встраиваемые шкафы
    • Сборные шкафы (составные части)
    • Моноблочные шкафы (рамы)
    • Вентиляторы и воздушные фильтры
    • Нагреватели
    • Термостаты
    • Гигростаты
    • Охлаждающие устройства
    • Теплообменники
    • Аксессуары
    • Проходные клеммы
    • Распределительные блоки
    • Разветвительные клеммы
    • Гибкие медные шины
    • Система до 630 А для плоских шин
    • Система до 1250, 1600 А для профильных шин
    • Клеммы для систем 630, 1250 и 1600 А

    • Ручной инструмент
    • Режущий инструмент
    • Инструмент для снятия изоляции
    • Инструмент для обжима
    • Отвертки
    • Резак для профилей и шин
    • Клепальный инструмент
    • Инструмент для электроники
    • Контрольно-измерительные приборы
    • Комплекты инструментов
    • Маркировка оборудования
    • Маркировка клемм
    • Маркировка проводников и кабелей
    • Изолированные наконечники
    • Неизолированные наконечники
    • Кабельные ввода
    • Контргайки
    • Патч-корды
    • Кабельные стяжки
    • Термоусадочные трубки
    • Гофрированная труба
    • Защитные трубы
    • Спиральный шланг
    • Плетеный шланг
    • Ручной инструмент
    Читать еще:  Размер автоматического выключателя s201

  • Цена с НДС за шт:

    Наличие на складахДоставка до пункта самовывоза
    Москва: 0 штПод заказ
    Санкт-Петербург: 0 штПод заказ
    Екатеринбург: 0 штПод заказ
    Казань: 0 штПод заказ

    Наличие обновлено 27.09.2021

    Самовывоз осуществляется после оплаты.
    Указаны ориентировочные сроки перемещения товара между складами.

    • Описание
    • ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
    • документация и маркировка

    Зона чувствительности: 0-16м Тип Т, Регулировка чувствительности: нет, Посторонняя засветка: до 5000 Лк, Подключение: разъем М12

    • Номинальный ток, А: 200 мА
    • Степень защиты, IP: IP65
    • Производитель: Сенсор, ЗАО
    • Диапазон напряжений, В: 10-30 В DC
    • Тип контакта: НО замыкающий
    • Описание выходов: PNP общий (-)
    • Температура окружающей среды: -25…+80°С
    • Материал: полиамид
    • Количество в упаковке: 1

    Описание

    Зона чувствительности: 0-16м Тип Т, Регулировка чувствительности: нет, Посторонняя засветка: до 5000 Лк, Подключение: разъем М12

    Бесконтактные датчики Сенсор

    Индуктивные бесконтактные выключатели ВБИ

    • Расстояние срабатывания Sn: 1,5 или 2,5 мм
    • Частота срабатывания: 1500 или 1000 Гц
    • Коммутационная функция: PNP/NPN
    • Корпус: латунь, резьба Ø8 мм

    • Расстояние срабатывания Sn: 4 мм
    • Частота срабатывания: 400 Гц
    • Коммутационная функция: PNP/NPN
    • Корпус: латунь, резьба Ø12 мм

    • Расстояние срабатывания Sn: 5 или 8 мм
    • Частота срабатывания: 500 или 300 Гц
    • Коммутационная функция: PNP/NPN
    • Корпус: латунь, резьба Ø18 мм

    • Расстояние срабатывания Sn: 15 мм
    • Частота срабатывания: 150 Гц
    • Коммутационная функция: PNP/NPN
    • Корпус: латунь, резьба Ø30 мм

    • Расстояние срабатывания Sn: 4 мм
    • Частота срабатывания: 2,5 кГц
    • Коммутационная функция: PNP
    • Корпус: латунь, резьба Ø12 мм

    • Расстояние срабатывания Sn: 5 мм
    • Частота срабатывания: 600 Гц
    • Коммутационная функция: PNP
    • Корпус: полиамид, резьба Ø18 мм

    Емкостные бесконтактные выключатели ВБЕ

    • Расстояние срабатывания Sn: 5 мм
    • Частота срабатывания: 10 Гц
    • Коммутационная функция: PNP/NPN
    • Корпус: полипропилен, резьба Ø18 мм

    • Расстояние срабатывания Sn: 20 мм
    • Частота срабатывания: 10 Гц
    • Коммутационная функция: PNP/NPN
    • Корпус: полипропилен, резьба Ø30 мм
    • Напряжение питания: =10…30В или

    220В

  • Диапазон регулировки чувствительности: 60…120%
  • Минимальный рабочий ток: 5 мА
  • Номинальный ток: 250 мА
  • Остаточный ток: 3 мА
  • Неутапливаемая установка
  • Степень защиты: IP67
  • Оптические бесконтактные выключатели ВБО

    • Расстояние срабатывания Sn: 0,05…2/4 м или 0,1…4 мм
    • Частота срабатывания: 250 Гц
    • Коммутационная функция: PNP/NPN
    • Корпус: латунь, резьба Ø18 мм

    • Расстояние срабатывания Sn: 1 или 2 м
    • Время отклика: 15 мс
    • Коммутационная функция: перекидное реле
    • Напряжения питания: =12…240В,

    • Расстояние срабатывания Sn: 0,1…2,5 м
    • Время отклика: 2 мс
    • Коммутационная функция: NPN/PNP
    • Корпус: пластик, резьба Ø18 мм

    • Расстояние срабатывания Sn: до 30 см
    • Время отклика: 2 мс
    • Коммутационная функция: NPN/PNP
    • Корпус: пластик, резьба Ø18 мм

    Специальные датчики

    • Диапазон контролируемых частот Fn: 0,1…2,5 или 2…50 Гц
    • Расстояние срабатывания Sn: 10 мм
    • Коммутационная функция: AC НО
    • Утапливаемое соединение
    • Корпус: латунь, резьба Ø30 мм

    Выключатели бесконтактные (емкостной, оптический, индуктивный) ВБЕ, ВБО, ВБИ

    Ёмкостные бесконтактные датчики (ВБЕ) имеют чувствительный элемент в виде вынесенных к активной поверхности пластин конденсатора. Приближение объекта из любого материала к активной поверхности ведёт к изменению ёмкости конденсатора, параметров генератора и, в конечном итоге, к переключению коммутационного элемента.

    Оптические датчики (ВБО) применяются во всех отраслях для позиционирования или счёта объектов. Использование в оптических датчиках инфракрасного излучения позволяет минимизировать влияние на срабатывание датчиков посторонних фоновых источников света.
    Оптический бесконтактный выключатель (ВБО) имеет собственный излучатель и приемник оптического излучения. В изделиях ВБО используют кодированное излучение инфракрасного диапазона.

    Пример записи при заказе

    ВБ

    О

    М

    18

    76

    К

    5

    1

    1

    3

    С

    А

    7

    Х

    № позиции в форме заказа

    Возможные варианты позиции в обозначении

    1

    ВБ Выключатель безконтактный

    2

    Принцип действия чувствительного элемента
    Е — Емкостной
    И — Индуктивный
    О — Оптический

    3

    Вид корпуса
    Б – Корпус выключателя для наборного блока
    В – Пластмассовый цилиндр без резьбы
    Д – Металлический цилиндр без резьбы
    М – Металлический цилиндр с резьбой
    П – Пластмассовый корпус с квадратным поперечным сечением
    Т – Металлический корпус со штыревым чувствительным элементом
    У – Пластмассовый корпус оптического выключателя
    Ф – Пластмассовый фланцевый корпус
    Ц – Пластмассовый цилиндр с резьбой
    Щ – Пластмассовый щелевой корпус

    4

    Диаметр или максимальный размер активной поверхности (щели), мм

    5

    Длина или высота корпуса, мм (для щелевых – код исполнения)

    6

    Способ подключения
    К – Зажим под винт провода сечением до 2,5 мм2
    Диаметр отверстия гермоввода 7,5мм
    Р – Разъём с резьбой М12. По заказу может поставляться
    с ответной частью ПВ-РКП-1.3 или ПВ-РКУ-1.3
    С – Встроенный кабель со штуцером для крепления защиты кабеля.
    Длина по умолчанию 2м. Наружный диаметр штуцера 9мм.
    У – Встроенный кабель. Длина по умолчанию 2м.

    7

    Исполнение
    Для ВБИ и ВБЕ по условиям установки
    1 – Утапливаемое исполнение
    2 – Неутапливаемое исполнение
    Для ВБО по тиу и зоне нечувствительности
    1 – Sd=0,1-1м. Рассеянное отражение от объекта
    2 – Sd=0,5-8м. Отражение от световозвращателя
    3 – Sd=0,01-0,1м. Рассеянное отражение от объекта
    5 – Sd=0,01-0,4м. Рассеянное отражение от объекта
    7 – Sd=0,1-2м. Отражение от световозвращателя
    8 – Sd=0,1-4м. Отражение от световозвращателя
    9 – Sd=0-16м. Прямой световой луч от источника до приёмника

    8

    Диапазон рабочих напряжений питания
    1 – 10-30В постоянного тока
    2 – 60-250В переменного тока (для индуктивных 20-250В)
    3 – 20-250В переменного и постоянного тока

    9

    Схема подключения выводов и тип выхода
    1 – PNP выход постоянного тока, схема подключения с тремя или четырьмя выводами
    2 – NPN выход постоянного тока, схема подключения с тремя или четырьмя выводами
    3 – Выход постоянного тока, схема подключения с двумя выводами и соблюдением полярности
    4 – Выход переменного или постоянного тока, схема подключения с двумя выводами без соблюдения полярности
    5 – Выход переменного тока, подключение с двумя выводами и заземлением корпуса
    6 — Выход переменного или постоянного тока с соблюдением полярности, схема подключения с двумя выводами
    7 — Выход переменного или постоянного тока, схема подключения с пятью выводами без соблюдения полярности, коммутация нагрузки контактами реле

    10

    Функция коммутационного элемента
    1 – Замыкающий контакт (НО)
    2 – Размыкающий контакт (НЗ)
    3 – «ИЛИ» (и НО и НЗ)
    4 – Программируемый выход (или НО или НЗ)

    11

    Наличие индикации и защиты выхода от перегрузок
    Х – Нет индикации, нет защиты выхода от перегрузок
    М – Есть индикация срабатывания, нет защиты выхода от перегрузок
    Л – Есть индикация срабатывания, защита от выбросов напряжения и нет защиты от перегрузок по току
    З — Есть индикация срабатывания, бистабильная защита от перегрузок, короткого замыкания нагрузки и защита от выбросов напряжения
    С – Есть индикация срабатывания, тактовая защита от перегрузок, короткого замыкания нагрузки и защита от выбросов напряжения
    Н – Индикация напряжения питания

    12

    Наличие регулировок*
    нет – Нет регулировок
    А – Регулировка чувствительности
    Б – Регулировка задержки срабатывания
    В – Регулировки задержки срабатывания и отпускания
    Г – Регулировки чувствительности и задержек срабатывания и отпускания

    13

    Цифра основной модификации*
    нет – Нет модификаций, базовое изделие
    0 – Прочие модификации
    1 – Резерв
    2 – Материал корпуса по заказу
    3 – Стойкость к магнитному полю
    4 – Диапазон напряжения питания по заказу
    5 – Чувствительность по заказу
    6 – Теплостойкое исполнение
    7 – Длина кабеля по заказу
    8 – Ток нагрузки по заказу
    9 – Холодоустойчивое исполнение

    14

    Цифра второстепенной модификации*

    *Наличие данных позиций в обозначении типоразмера изделия не являются обязательными.
    По общетехническим причинам не все возможные комбинации могут быть реализованы.

    голоса
    Рейтинг статьи
    Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
