Устройство автоматического выключателя

Автоматический выключатель (автомат) служит для нечастых включений и отключений электрических цепей и защиты электроустановок от перегрузки и коротких замыканий, а также недопустимого снижения напряжения.

По сравнению с плавкими предохранителями автоматический выключатель обеспечивает более эффективную защиту, особенно в трёхфазных цепях, так как в случае, например, короткого замыкания производится отключение всех фаз сети. Предохранители в этом случае, как правило, отключают одну или две фазы, что создаёт неполнофазный режим, который также является аварийным.

Автоматический выключатель (рис. 1) состоит из следующих элементов: корпуса, дугогасительных камер, механизма управления, коммутирующего устройства, расцепителей.

Рис. 1. Автоматический выключатель, серия ВА 04-36 (устройство выключателя): 1- основание, 2- камера дугогасительная, 3, 4-пластины искрогасительные, 5-крышка, 6-пластины. 7-звено, 8-звено, 9-рукоятка, 10-рычаг опорный, 11-защелка, 12- рейка отключающая, 13- пластина термобиметаллическая, 14-расцепитель элетромагнитный, проводник гибкий, 16-токопровод, 17- контактодержатель, 18-контакты подвижные

Для включения автоматического выключателя, находящегося в расцепленном положении (положение «Отключено автоматически»), механизм должен быть взведен путем перемещения рукоятки 9 выключателя в направлении знака «О» до упора. При этом происходит зацепление рычага 10 с защелкой 11, а защелки – с отключающей рейкой 12. Последующее включение осуществляется перемещением рукоятки 9 в направление знака «1» до упора. Провал контактов и контактное сжатие при включении обеспечивается за счет смещения подвижных контактов 18 относительно контактодержателя 17.

Автоматическое отключение автомата происходит при повороте отключающей рейки 12 любым расцепителем независимо от положения рукоятки 9 выключателя. При этом рукоятка занимает промежуточное положение между знаками «О» и «1», указывая, что выключатель отключен автоматически. Дугогасительные камеры 2 установлены в каждом полюсе выключателя и представляют собой деионные решетки, состоящие из ряда стальных пластин 6.

Искрогасители, содержащие искрогасительные пластины 3 и 4, закреплены в крышке 5 выключателя перед отверстиями для выхода газов в каждом полюсе автоматического выключателя. Если в защищаемой цепи, хотя бы одного полюса ток достигает величины равной или превышающей значение уставки по току, срабатывает соответствующий расцепитель и выключатель отключает защищаемую цепь независимо от того, удерживается ли рукоятка во включенном положении или нет. Электромагнитный максимальный расцепитель тока 14 устанавливается в каждом полюсе выключателя. Расцепитель выполняет функцию мгновенной защиты от короткого замыкания.

Дугогасительные устройства необходимы в электрических аппаратах, коммутирующих большие токи, так как возникающая при разрыве тока электрическая дуга вызывает подгорание контактов. В автоматических выключателях применяются дугогасительные камеры с деионным гашением дуги. При деионном гашении дуги (рис. 2.) над контактами 1, помещенными внутри дугогасительной камеры 2, располагается решетка из стальных пластин 3. При размыкании контактов образовавшаяся между ними дуга потоком воздуха выдувается вверх, попадает в зону металлической решетки и быстро гасится.

Рис. 2. Устройство дугогасительной камеры автоматического выключателя: 1- контакты, 2- корпус дугогасительной камеры, 3 — пластины.

Схема и основные элементы автоматического выключателя представлены на рисунке 3.

Рис. 3. Устройство автоматического выключателя: 1 — максимальный расцепитель, минимальный расцепитель, независимый расцепитель, 4 — механическая связь с расцепителем, 5- рукоятка ручного включения, 6- электромагнитный привод, 7,8- рычаги механизма свободного расцепления, 9- отключающая пружина, 10- дугогасительная камера, 11- неподвижный контакт, 12- подвижный контакт, 13- защищаемая цепь, 14- гибкая связь, 15- контактный рычагу, 16- тепловой расцепитель, 17- добавочное сопротивление, 18- нагреватель.

Механизм управления предназначен для обеспечения ручного включения и выключения аппарата при помощи кнопок или рукоятки.

Устройство автоматического выключателя

Коммутирующее устройство автоматического выключателя состоит из подвижных и неподвижных контактов (силовых и вспомогательных). Пара контактов (подвижный и неподвижный) образуют полюс автоматического выключателя, количество полюсов бывает от 1 до 4. Каждый полюс комплектуется отдельной дугогасительной камерой.

Механизм, который отключает автоматический выключатель при аварийных режимах, называется расцепителем . Различают следующие виды расцепителей:

— электромагнитный максимального тока (для защиты электроустановок от токов короткого замыкания),

— тепловой (для защиты от перегрузок),

— комбинированный, имеющий электромагнитный и тепловой элементы,

— минимального напряжения (для защиты от недопустимого снижения напряжения),

— независимый (для дистанционного управления автоматическим выключателем),

— специальный (для реализации сложных алгоритмов защиты).

Устройство автоматического выключателя

Электромагнитный расцепитель автоматического выключателя представляет собой небольшую катушку с обмоткой из медного изолированного провода и сердечником. Обмотка включается в цепь последовательно с контактами, то есть по ней проходит ток нагрузки.

В случае возникновения короткого замыкания ток в цепи резко возрастает, в результате создаваемое катушкой магнитное поле вызывает перемещение сердечника (втягивание в катушку или выталкивание из неё). Сердечник при перемещении действует на отключающий механизм, который вызывает размыкание силовых контактов автоматического выключателя. Существуют автоматические выключатели с полупроводниковыми расцепителями, реагирующими на максимальный ток.

Тепловой расцепитель автоматического выкючателя представляет собой биметаллическую пластину, изготовленную из двух металлов с различными коэффициентами линейного расширения, жестко соединенных между собой. Пластина не является сплавом металлов, их соединение производится обычно прессованием. Биметаллическая пластина включается в электрическую цепь последовательно с нагрузкой и нагревается электрическим током.

В результате нагрева происходит изгибание пластины в сторону металла с меньшим коэффициентом линейного расширения. В случае возникновения перегрузки, то есть при небольшом (в несколько раз) увеличении тока в цепи по сравнению с номинальным, биметаллическая пластина, изгибаясь, вызывает отключение автоматического выключателя.

Время срабатывания теплового расцепителя автоматического выключателя зависит не только от величины тока, но и от температуры окружающей среды, поэтому в ряде конструкций предусмотрена температурная компенсация, которая обеспечивает корректировку времени срабатывания в соответствии с температурой воздуха.

Независимый расцепитель минимального напряжения по конструкции аналогичны электромагнитному и отличаются от него условиями срабатывания. В частности, независимый расцепитель обеспечивает отключение автомата при подаче напряжения на расцепитель независимо от наличия аварийных режимов.

Указанные расцепители являются дополнительными и могут отсутствовать в конструкции автоматического выключателя. Имеются также выключатели без каких-либо расцепителей, в этом случае они называются в ыключателями- разъединителями .

В настоящее время распространены автоматические выключатели типов АП50Б, АЕ10, АЕ20, АЕ20М, ВА04-36, ВА-47, ВА-51, ВА-201, ВА88 и др. Автоматические выключатели АП50Б выпускают на номинальные токи до 63А, АЕ20, АЕ20М – до 160А, ВА-47 и ВА-201 – до 100А, ВА04-36 – до 400 А, ВА88 – до 1600А.

Если Вам понравилась эта статья, поделитесь ссылкой на неё в социальных сетях. Это сильно поможет развитию нашего сайта!

Подписывайтесь на наш канал в Telegram!

Просто пройдите по ссылке и подключитесь к каналу.

Не пропустите обновления, подпишитесь на наши соцсети:

Автоматические выключатели в литом корпусе

В ряду продукции компании EKF – силовые автоматические выключатели в литом корпусе, представленные в трех линейках – Averes, PROxima и Basic. Аппараты AV Power Averes с термомагнитными и электронными расцепителями, рассчитанные на токи в диапазоне 10–1 000 А и имеющие предельную отключающую способность 35 и 50 кА, специально предназначены для использования на промышленных предприятиях. Они имеют возможность подключения дополнительных устройств, расширяющих их функционал и имеют возможность встраивания в АСУП предприятия. В линейку PROxima входят аппараты ВА-99, ВА-99C и ВА-99М с электронными и термомагнитными блоками, номинальными токами от 16 до 1 600 А и предельной коммутационной способностью 25, 35, 36, 45 и 50 кА. Они могут использоваться в жилых домах, административных и коммерческих зданиях, а также на производственных предприятиях. ВА-99ML Basic – недорогой и надежный автоматический выключатель в литом корпусе с термомагнитным расцепителем, диапазоном рабочих токов 16–250 А и предельной коммутационной способностью 15, 18 и 20 кА. Его назначение – защита электросетей объектов гражданского строительства.

• АВ 100А
• АВ 250А 3P цена
• АВ 40А цена
• АВ 400А
• АВ 1000А
• АВ 125А
• АВ 150А
• АВ 160А
• АВ 16А
• АВ 200А
• АВ 20А
• АВ 250А
• АВ 3Р
• АВ 500А
• АВ 50А
• АВ 630А
• АВ вводной
• АВ ДУ
• АВ эл.магн. расцеп.
• незав.расцеп.авт.выкл.

Выключатели в литом корпусе – надежная защита сетей с высокими нагрузками

Хотите защитить промышленное электрооборудование от негативных последствий аварийных ситуаций в сети? Решение задачи – автоматический выключатель в литом корпусе.

Одним из важнейших элементов системы, отвечающей за прием и распределение энергии, является автоматический выключатель. В щитках, которые обеспечивают ввод электроэнергии в квартиру или частный загородный дом, устанавливаются компактные модульные выключатели.

В устройствах, принимающих и распределяющих большие токи, используются силовые автоматические выключатели, корпуса которых изготавливаются из пластика посредством литья и формовки.

Автоматический выключатель в литом корпусе предназначен для включения и отключения нагрузки, а также, в зависимости от типа используемого в нем расцепителя, для защиты электрооборудования от токов короткого замыкания, перегрузки и токов утечки.

Силовые выключатели находят свое применение на производственных площадках, электрических подстанциях, а также различных объектах непроизводственного назначения.

Автоматические выключатели от компании EKF

Компания EKF — российский производитель высококачественной электротехнической продукции — предлагает силовые автоматы Averes, PROxima и Basic. Большое количество моделей в каждой из этих трех линеек, а также широкий спектр дополнительных устройств позволяют выбрать оптимальное решение для любого проекта — вне зависимости от уровня его сложности.

Выключатели линейки Averes

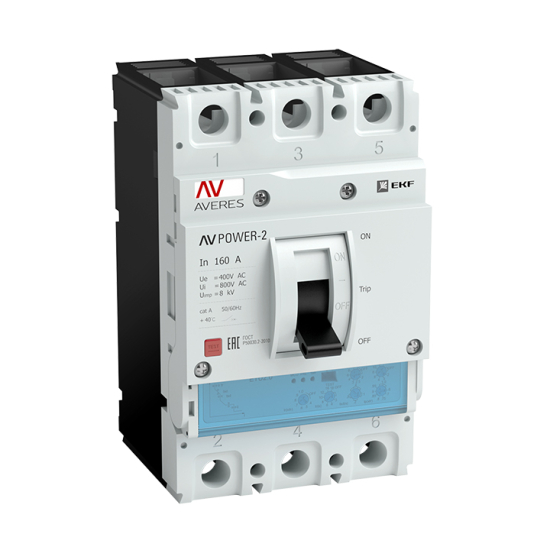

Премиальную линейку Averes составляют аппараты AV Power, специально разработанные для использования в промышленности и на различных объектах повышенной сложности. Серия представлена выключателями со значениями рабочего тока от 10 до 1 000 А и с предельной коммутационной способностью (ПКС) 35 и 50 кА.

В выключателях Averes могут использоваться как термомагнитные, так и электронные расцепители.

Термомагнитный блок защиты осуществляет разрыв цепи при коротком замыкании и перегрузке.

Электронный блок имеет более широкий функционал. Так, помимо защиты от короткого замыкания и перегрузки, он может обеспечивать защиту от утечки тока. Кроме того, он дает возможность настроить время задержки срабатывания выключателя и передавать данные по протоколу связи Modbus RTU.

Для расширения возможностей автоматических выключателей линейки Averes EKF предлагает целый ряд дополнительных устройств:

• модуль индикации (отображение текущих параметров, программирование настроек и дистанционное отключение);
• конвертеры AV-DP (преобразование протоколов с уровня шины данных канала) и AV-RS1 (преобразование формата USB в RS-485/422);
• моторный привод (дистанционное и ручное включение и отключение);
• независимый расцепитель (дистанционное отключение питания выключателя);
• расцепитель минимального напряжения (отключение при снижении напряжения до недопустимого для выключателя уровня);
• дополнительный контакт (индикация состояния главных контактов выключателя);
• аварийный контакт (сигнализация аварийного отключения выключателя);
• ручной привод (ручное включение и отключение через дверь распределительного шкафа).

Выключатели линейки PROxima

К линейке среднего ценового сегмента PROxima относятся моноблочные выключатели серий ВА-99, ВА-99C и ВА-99М.

Силовые выключатели ВА-99 – приборы со значениями номинального тока от 125 до 1 600 А и предельной коммутационной способностью от 25 до 50 кА. Среди них есть силовые автоматы с регулировкой, оснащенные электронными расцепителями или регулируемыми расцепителями термомагнитного типа.

ВА-99С – моноблочные автоматические выключатели с ПКС 36 и 45 кА, рассчитанные на токи от 12,5 до 630 А. Могут комплектоваться стандартными термомагнитными расцепителями, регулируемыми блоками термомагнитной защиты или электронными защитными блоками.

Кроме того, компания EKF предлагает комплекты для преобразования стационарных выключателей ВА-99 в устройства втычного или выкатного типа.

ВА-99М – моноблочные автоматические выключатели, которые до июля 2018 г. были частью бюджетной линейки Basic. Но после успешных испытаний в международной лаборатории DEKRA, в ходе которых приборы в 63, 100 и 250 габаритах показали более высокие значения ПКС (25 и 35 кА вместо указанных 20 и 25 кА) вся серия «пошла на повышение» в линейку PROxima.

Теперь недорогие и надежные приборы ВА-99М во всех габаритах могут применяться в промышленности.

Отметим, что, перевод ВА-99М из Basic в PROxima автоматически увеличил гарантийный срок этих приборов с трех до семи лет.

Для приборов ВА-99, ВА99М и ВА-99C предусмотрен большой набор аксессуаров:

• электрический и ручной приводы;
• минимальный и независимый расцепители;
• аварийный и дополнительный контакты;
• расширители выводов;
• монтажные рейки.

Выключатели линейки Basic

Линейка моноблочных выключателей Basic представлена моделями серии ВА-99ML с номинальными токами от 16 до 250 А и ПКС 15, 18 и 20 кА. В качестве расцепителя в них используется стандартный термомагнитный защитный блок. Возможность использования дополнительных устройств отсутствует.

Аппараты этой серии имеют простую, недорогую и надежную конструкцию, благодаря чему они идеально подходят для использования на объектах гражданского строительства.

Благодаря тому, что автоматические выключатели EKF в литом корпусе представлены в трех линейках, всегда можно подобрать аппарат, подходящий как по техническим характеристикам, так и по цене.

Компания EKF, входящая в число ведущих российских производителей низковольтной электротехники, предлагает различные решения, позволяющие организовать оптимальную защиту электросетей от последствий аварийных ситуаций.

Так, в ассортимент защитных устройств EKF, кроме автоматических выключателей в литом корпусе, входят: модульные автоматические выключатели, автоматические выключатели дифференциального тока, силовые воздушные выключатели, а также узип однофазный и трехфазный.

Широкий спектр защитных устройств, выпускаемых EKF, дает возможность подобрать оборудование как для гражданских объектов, так и промышленных предприятий.

Автоматические выключатели в литом корпусе

Для уточнения характеристик воспользуйтесь фильтром.

Блочный автоматический выключатель — коммутационное устройство, которое служит для проведения тока в нормальном рабочем режиме, защиты оборудования и электроцепи при возникновении перегрузки или короткого замыкания. Параметры: номинальный ток — от 0,6 до 2000А; напряжение — до 1 кВ переменного тока при частоте от 50 до 400 Гц, до 0,6 кВ постоянного тока.

Мы предлагаем блочные автоматы собственного производства в широком ассортименте — вы легко подберете подходящий аппарат для реализации своего технического решения. Есть специсполнения, соответствующие требованиям РМРС и АЭС.

Руководство по выбору

Наш ассортимент автоматов включает различные модели по назначению, характеристикам и функциональности.

Современное поколение автоматических устройств OptiMat E — это надежные и простые в использовании 3х-полюсные выключатели в литом корпусе, которые обеспечивают эффективную защиту как от коротких замыканий, так и от перегрузок. Имеют оптимальный уровень ПКС — в пределах 6 и 40 кА. При производстве используются надежные материалы: контакты, содержащие серебро, для износостойкости и не поддерживающая горения пластмасса.

Популярная бюджетная линейка — А63. В нее входят однополюсные автоматические выключатели в литом корпусе на токи от 0,6А до 40А. Устройства оснащены одним из расцепителей: электромагнитным или электромагнитным с гидравлическим замедлением срабатывания. Отличаются повышенной вибро- и ударостойкостью по сравнению с аналогами с тепловыми расцепителями, а также высокой сейсмостойкостью.

В ассортименте — автоматические выключатели: стационарные и выдвижные; с ручным, ручным дистанционным и электромагнитным приводом. Большой выбор дополнительных устройств и аксессуаров (комплекты зажимов, рукоятки и т. д.) обеспечивают удобство и безопасность эксплуатации выключателей.

Преимущества

• широкий выбор аппаратов по номинальному току;
• наличие автоматических выключателей со сверхбыстрым отключением по перегрузке;
• оптимально для российских условий эксплуатации благодаря исполнениям У3 (-45. +40 ˚С) и УХЛ3 (-60. +55 ˚С);
• расцепители для организации любых видов защит;
• стабильная работа за счет малой зависимости времятоковых параметров от окружающей температуры;
• гарантия несвариваемости контактов под воздействием аварийных токов короткого замыкания;
• возможность построения каскадов защиты с обеспечением селективности;
• применение в условиях повышенной вибростойкости и ударостойкости;
• использование в цепях постоянного тока с высокой чувствительностью к коммутационным перенапряжениям.

Отзывы

О качестве выключателей нашего производства дополнительно свидетельствуют отзывы ЦПИ Министерства обороны РФ, компаний «Автоматика СэмКабель», «ЭдвансГрупп», «Энерго Сервис», «Башнефть-Сервис», «Электрон Иркутск» и других предприятий.

Сертификаты

Характеристики автоматических выключателей в литом корпусе производства КЭАЗ соответствуют ГОСТ Р 50030.2, МЭК 60947-2, ТР ТС и сертификатам пожарной безопасности.

Характеристики автоматов ABB S201M C

Описание однополюсных выключателей ABB S201M C

Модульные однополюсные выключатели ABB S201M C предназначены для защиты электрических цепей от перегрузок и коротких замыканий в линиях кабелей, электродвигателях, систем освещения, а также розеточных линий. Они имеют два различных механизма отключения: механизм термического отключения с задержкой для защиты от перегрузки и механизм электромеханического отключения для защиты от короткого замыкания.

Устройство автоматического выключателя

Материал корпуса S201M C 1P произведен из самых современных материалов, состоящих из последнего поколения термопластов,
не содержащих галогенов, загрязняющих окружающую среду, и пригодных для вторичной переработки.

Все автоматические выключатели оснащены индикацией положения контактов (CPI). Вы можете легко определить, находится ли автоматический выключатель во включенном положении, что способствует легкости и безопасности проведению технических работ.

Выбор автоматического выключателя

Выбор выключателей в основном осуществляется по мощности нагрузки и сечению подключаемого провода, учитывая 2 параметра: ток перегрузки и ток отключения при КЗ.

Перегрузка тока возникает при включении в сеть устройств и приборов, суммарная мощность которых приведет к чрезмерному нагреву проводников и контактных соединений. Поэтому автомат, который будет установлен в конкретную цепь, должен иметь ток отключения больше, так называемый запас или равный расчетному. Его определяют суммированием мощности предполагаемых к использованию электроустройств, которое зачастую указывается в паспорте. Далее полученную цифру делят на 220 и получают наш ток перегрузки. Следует учесть также еще одно немаловажное обстоятельство: этот ток не должен быть больше тока, который может протекать по проводнику.

Ток отключения при КЗ – это та величина, при которой происходит отключение автоматического выключателя, также она еще именуется как отсечка. Его тоже рассчитывают, а затем подбирают по типу защиты. Тип защиты содержит значения тока отключения по отношению к вероятному току короткого замыкания, в зависимости от вида нагрузки электросети. В быту и для небольших объектов используют устройства с условным обозначением характеристики B, C, а на вводе – D. Чаще всего, в электрическую схему помимо автоматов на каждую групповую линию, входят еще вводной автомат, УЗО или диф. автомат.

Маркировка автоматов S201M C

Корпус автоматических выключателей серии S201M C содержит все необходимые маркировки, такие как:

1. — производитель;
2. — модель;
3. — номинальный ток и тип характеристики срабатывания;
4. — рабочее напряжение сети;
5. — отключающая способность;
6. — класс токограничения;
7. — принципиальная схема работы выключателя.

Автоматы ABB соответствуют стандартам IEC/EN 60898-1 и IEC/EN 60947-2 и имеют все соответствующие знаки сертификации для каждого рынка и сегмента, для которого они разработаны. Знаки сертификации также напечатаны на корпусе автоматического выключателя. Для процедуры контроля и приемки знаки сертификации хорошо видны на корпусе.
Вся маркировка выполнена по технологии лазерной печати, устойчивой к истиранию и воздействию растворителей, что обеспечивает ей долгий срок эксплуатации и простоту идентификации изделия.

Применение однополюсных автоматов S201M C

Модульные автоматические выключатели S201M С как правило имеют все возможные исполнения по характеристикам срабатывания автоматических выключателей, что говорит о их широком сегменте применения. Применяются как правило для защиты от перенапряжения, путем установки на Дин рейку в распределительных щитах, боксах, расположенных в жилых домах, офисах, складах, и других промышленных и коммерческих помещениях. S201M C применяется для защиты цепей с активной и индуктивной нагрузкой и низким импульсным током (обеспечение электричеством квартир, офисов, промышленных объектов).

Подключение автоматических выключателей

Выключатели S201M C оснащены клеммами: 35 мм + 10 мм (для аппаратов до 2 2 63А), и 50 мм + 10 мм 2 2 (для аппаратов на 80, 100А) для раздельного подключения шинной разводки и кабеля,- цилиндрическими двунаправленными клеммами с защитой от неправильного монтажа, стойкими к ударному воздействию, которые доступны даже после установки модульного автомата. При отсутствии шинной разводки возможно подключение двух пар проводников разного сечения. S201M C 1P имеют специальные губки- фиксаторы для быстрого монтажа автоматического выключателя на DIN рейку, расположенную в распределительных щитах, боксах и шкафах. В случае замены изделия, этот же фиксатор позволяет быстро его демонтировать. Для удобства монтажа кабеля, выключатели оснащены технологией невыпадающих винтов, а степень защиты от прикосновения пальцами в области присоединений, снижает риск удара током и возможность короткого замыкания.

Схема подключения S201M C:

Технические характеристики выключателей S201M C

Таблица номинального тока S201M С

Преимущества
