Автоматический выключатель уровня для баков

Датчик уровня воды — измерение и контроль уровня воды в емкостях

Применение датчиков уровня воды, на самом деле, гораздо шире, чем кажется на первый взгляд. Они используются для измерения уровня воды в емкостях различного типа и назначения. Различают:

Вода используется повсеместно, как в быту, так и на производстве. И везде возникает необходимость контролировать ее уровень, поскольку перелив или опустошение емкости может привести к серьезным негативным последствиям.

Измерять уровень можно либо постоянно с помощью уровнемеров и индикаторов уровня, либо точечно, используя сигнализаторы предельного уровня.

Как выбрать прибор для измерения уровня воды?

Датчики измерения уровня воды применяются для измерения ее количества в условном баке. В нашем каталоге более 30 видов датчиков контроля уровня воды. Готовы проконсультировать, так как важно не ошибиться в выборе.

Основным критерием подбора являются условия эксплуатации. Также следует учитывать, какие именно данные необходимо контролировать (достижение водой конкретной точки, непрерывное измерение уровня и пр.), размер и предназначение емкости, возможности монтажа датчика и т.п.

Сигнализаторы предельного уровня воды

Когда возникает либо исчезает контакт со средой, данные устройства сигнализируют о достижении предельного уровня. Сигнализаторы используются для предотвращения перелива ёмкости/сухого хода насоса, поддержания заданного уровня воды в установленных пределах, а также в качестве предупредительной сигнализации.

Уровнемеры для непрерывного измерения уровня воды

Эти приборы непрерывно показывают степень заполнения ёмкости. Уровнемеры могут использоваться для:

  • мониторинга количества воды в различных резервуарах,
  • дозирования,
  • управления технологическими процессами.

Большинство уровнемеров (за исключением микроволновых, акустических и радарных) используют для измерения зонд, погружённый в жидкость. Именно здесь начинаются различия принципов действия. В нашем каталоге представлены уровнемеры paзличнoгo назначения. Выбор нужного зависит от многих факторов, таких как: тип емкости, условия и место эксплуатации и т.д.

Индикаторы уровня воды

Индикаторы уровня воды применяются исключительно для мониторинга уровня водяного столба. В них нет элементов, преобразующих механическое воздействие (повышение/понижение уровня воды) в электрический импульс. Поэтому управлять изменением уровня с помощью индикаторов можно лишь наблюдая за шкалой на них.

Вода необходима практически в любом технологическом процессе. В любой промышленности она используется для разных целей, будь то:

  • закалка,
  • токарная и фрезерная обработка (здесь вода используется в составе СОЖ),
  • на атомных электростанциях (в качестве рабочего тела),
  • для производства пищи,
  • орошение полей и т.д.

Перечислять области применения можно бесконечно. A где необходимо использование воды, там требуется и её хранение. Соответственно, нужно знать её количество, которое на данный момент подготовлено для использования. Во многих технологических процессах не обойтись без постоянного контроля уровня. В решении таких задач могут помочь сигнализаторы уровня, уровнемеры и индикаторы.

Контроль уровня воды в баке

Существует большое количество типов баков, отличающихся областью применения, и при этом пригодных для хранения воды.

  • В частных домах они применяются для хранения питьевой воды и воды для общих нужд;
  • На участках с огородами, садами, а также в сельскохозяйственной промышленности устанавливаются для водоснабжения оросительных систем;
  • В промышленности баки применяются для:
    • отопительных систем (котлы),
    • транспортировки воды (автоцистерны),
    • хранения,
    • фильтрации,
    • водоподготовки,
    • водоснабжения различных технологических процессов.

Очень важно, чтобы эти ёмкости не пустовали и не переливались. Чтобы не допускать таких моментов, которые могут привести к аварийным ситуациям, устанавливают в баках сигнализаторы предельного уровня.

Датчик нужно выбирать исходя из задачи и типа бака. Так, для одного и того же бака вы можете купить датчик уровня воды магнитного, поплавкового, кондуктивного, емкостного, оптического, вибрационного, ультразвукового или гидростатического принципа действия. Но для каждого процесса выбирается свой тип датчика. Подробнее o выборе датчика уровня воды для баков читайте в нашей статье: «Датчик уровня воды в баке».

Контроль уровня воды в бассейне

В бассейне датчик уровня воды, установленный для постоянного контроля количества воды, управляет насосами посредством преобразователя частоты, чтобы удерживать уровень в заданных пределах.

Для этого устанавливают систему «сообщающихся сосудов», где основным является бассейн, а показательным – ёмкость, соединённая с ним трубками. В эту ёмкость датчик уровня воды может быть установлен только определённого типа.

Читать еще:  Как собрать внутренний выключатель

В данном случае подойдут уровнемеры, измеряющие уровень воды с помощью зонда (потенциометрические, ёмкостные, магнитострикционные и т.п.).

Что касается измерения и контроля уровня воды датчиками в бассейнах и ёмкостях открытого типа узнайте, перейдя по ссылке: «Датчики уровня воды для бассейнов, баков и других открытых резервуаров».

Измерение уровня воды в скважине и колодце

Для владельцев частных домов и дач очень важно знать количество оставшейся воды в скважинах, колодцах, котлах системы отопления. Это необходимо, чтобы не остаться без воды в самый неподходящий момент. Для этого мы предлагаем установить в этих емкостях для измерения предельного уровня воды датчики, оповещающие о заполнении или опустошении.

Контроль уровня воды в скважине

Уровень воды в скважине очень важно отслеживать и контролировать с целью продления срока службы погружного насоса. Для того чтобы знать моменты наполнения и опустошения скважины и предотвратить сухой ход насоса, вы можете купить датчики уровня воды.

Но из-за малого пространства для установки и работы сигнализаторов следует выбрать либо погружные гидростатические датчики уровня, либо кондуктивные сигнализаторы. Подробнее об измерении уровня читайте в статье: «Датчики динамического уровня воды в скважине».

Контроль уровня воды в колодце

Использование колодца в качестве источника водоснабжения также требует доставки воды до дома либо до промежуточного резервуара с целью ее дальнейшего хранения, что требует установки погружного насоса. А, соответственно, возникают те же проблемы, что и в скважине (сухой ход насоса и перелив).

Существует множество решений, где в колодце датчики уровня воды управляют насосами. С одним из самых дешёвых способов вы можете ознакомиться в статье: «Применение датчиков уровня воды в колодцах».

Контроль уровня сточных вод

Владельцам частных домов очень важно знать, когда заполнится выгребная яма, для того чтобы заказать соответствующие услуги по её опустошению. Так как в решении данной задачи нам не требуется знать точное количество сточных вод, то можно установить один поплавковый кабельный сигнализатор уровня на заполнение. Чтобы получать корректные данные об уровне сточных вод в колодце, сигнализатор должен быть выбран из материала, исключающего налипания.

Контроль уровня воды в отопительном котле

Если вы используете внутреннюю систему отопления, очень важно не остаться без горячей воды. Установки индикатора уровня воды будет более чем достаточно. Важным моментом, на который нужно обратить внимание, будут технические характеристики датчика по температуре.

Таким образом, после установки системы контроля за уровнем воды вы не останетесь без тепла и водоснабжения в самый неподходящий момент.

Подытожим: если вам не важна высокая точность при измерении количества воды, тогда большую часть задач могут решить сигнализаторы уровня.

Контроль уровня воды в промышленных резервуарах

Теперь рассмотрим применение датчиков уровня воды в промышленных резервуарах. Сделаем это на примере водоочистной станции.

Для мониторинга и управления количеством воды на очистных станциях устанавливают специальные системы контроля и сигнализации, состоящие из: датчиков уровня воды в резервуарах, расходомеров, реле уровня, контроллеров управления, преобразователя частоты и, наконец, насосов. Все эти системы позволяют не допустить аварий на производстве фильтрованной воды, а также управлять системами розлива и передачи воды к потребителю.

Прежде чем купить датчики уровня воды в резервуаре, нужно определиться с целями его применения. Выбор датчиков уровня воды в резервуаре обуславливается исходя из производственной необходимости и параметров технологических процессов.

Для правильного выбора датчика уровня необходимо знать технологические параметры: проводимость среды, глубину/размер ёмкости, её местоположение и т.п. Для разных целей могут быть применены одни и те же уровнемеры, индикаторы и сигнализаторы уровня, а для некоторых, только специальные датчики. Для консультации по выбору нужных вам датчиков обращайтесь в нашу службу поддержки.

Решаем Ваши задачи по контролю и измерению уровня воды!

Мы поможем Вам выбрать оптимальное решение под Ваш бюджет.
Если Вы уже определились с типом датчика,
присоединяйтесь к нашим постоянным клиентам!

Автоматизация насосов, в зависимости от уровня жидкости

Автоматизация насосов, в зависимости от уровня жидкости — 100 решений со схемами.

Обзоры. Схемы подключения. Сравнения.
  • Наполнение и опорожнение бассейнов
  • Защита от протечек и затопления
  • Автоматическая откачка воды из подвалов, шахт, колодцев, котлованов и пр.
  • Откачка канализационных стоков
  • Наполнение накопительных емкостей
  • Защита насосов от работы без воды
  • Регулирование рабочего уровня в малодебитных скважинах и колодцах
  • Защита нагревательных приборов от работы без воды
Читать еще:  Как подсоединить двойные выключатели чтобы горела

Универсальный электрический поплавковый выключатель

Чаще всего, поплавковый выключатель, выходит из строя по причине прогорания контактов переключателя поплавка. Чтобы избежать этого, следует подключать поплавковый выключатель к насосу через магнитный пускатель или устройство с аналогичными функциями.


Купить универсальный поплавковый выключатель можно здесь

Электрический поплавковый выключатель для фекальных стоков Taurus

К сожалению, обычный поплавковый выключатель не подходит для применения с агрессивными и фекальными стоками, т.к. налипающие частицы нарушают нормальную работу поплавка.
Уникальный поплавок Taurus оснащен тремя герметичными камерами и системой переворачивания с металлической дробью. Это позволяет устанавливать выключатель без дополнительного груза — поплавок, переворачивается вокруг своей оси. Это, так же, позволяет сократить необходимое свободное пространство в колодце или емкости.
Специальная форма и большой вес, делают поплавок не чувствительным к грязи и налипаниям.

Электрический вертикальный поплавковый переключатель Mouse

Базовый электрический поплавковый выключатель имеет определенные недостатки, такие как: низкая точность уровневой настройки срабатывания; низкая надежность срабатывания; необходимость в свободном пространстве для движения поплавка.
Вертикальный поплавковый выключатель Mouse, избавлен от этих недостатков. Поплавки двигаются только в вертикальной плоскость, поэтому в горизонтальном свободном пространстве нет необходимости. Контактная группа управляется движением штока, что позволило усилить ее и повысить надежность срабатывания и долговечность. Настройка уровней срабатывания производится путем перемещения поплавков на штоке, что обеспечивает, достаточно высокую, точность срабатывания..


Купить вертикальный поплавковый выключатель Mouse можно здесь

Кондуктометрический метод управления. Электродный контроллер уровня жидкости.

Существует значительно более надежный метод контроля и управления за уровнем жидкости — это кондуктометрический метод. Подходит, правда, только для токопроводящих жидкостей, но подавляющее большинство задач касается регулирования уровня воды, которая отлично проводит ток.
Принцип основан на том, что в жидкость погружаются электроды, между которыми протекает малый ток с небольшим напряжением. Специальный контроллер, таким образом с абсолютной точностью отслеживает уровень жидкости. Метод обладает высокой надежность, точностью регулирования и более гибкий режим, т.к. можно произвольно выставить уровни.

Приведем пример: существует скважина с низким дебитом, соответственно скважинный насос требуется защитить от работы без воды максимально надежно и обеспечить его комфортную работу. Только кондуктометрическим способом мы можем обеспечить правильный режим эксплуатации насоса и высокую надежность срабатывания.
Мы можем задать режим, при котором насос будет отключаться при недопустимом уровне жидкости, а включаться только при полном восстановлении уровня воды в скважине. Это позволит не только защитить насос, но и обеспечить редкий запуск насоса. В противном случае его ресурс сильно сократится, т.к. небольшой подъем воды включит насос, который в считанные секунды эту воду выкачает и вновь отключится. И так короткими циклами. Это и некомфортно и быстро выведет насос из строя.
Контроллер — универсальное коммутирующее изделие, которому можно найти массу применений и расширить функционал. Например, вы хотите знать о аварийной ситуации — подключаем модульный зуммер или лампу, которая будет сигнализировать о неисправности. Подключив краны с сервоприводом, легко построить систему защиты от протечки воды. И многое другое.

В качестве электродов для кондуктометрической системы подойдет любой токопроводящий металлический предмет. Но так, как многие материалы окисляются и ржавеют, то рекомендуется в качестве электродов использовать элементы из латуни и нержавеющей стали.
В качестве общего (нижнего) электрода, так же можно использовать корпус контролируемой емкости, если она металлическая.

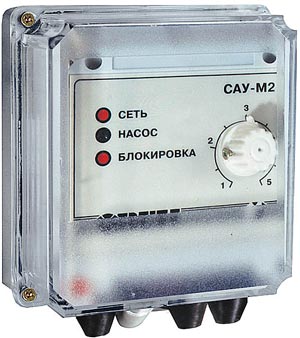

САУ-М2 сигнализатор для автоматического регулирования уровня жидкости

  • ДУ Кондуктометрические датчики уровня
  • ДС.2 Кондуктометрический датчик
  • ДС.П Кондуктометрический датчик
  • ДС.ПВТ Кондуктометрические датчики уровня
  • ПДУ Поплавковые датчики уровня
  • Описание
  • Аксессуары
  • Отзывы и вопросы
  • Наличие в магазинах

Особенности:

  • САУ-М2 может контролировать уровень жидкости сразу в двух ёмкостях — уровень в ёмкости откуда насос качает и уровень в ёмкости куда насос качает
  • Автоматическое заполнение или осушение резервуара до заданного уровня
  • Защита насоса от «сухого» хода
  • Подключение различных датчиков уровня – кондуктометрических , поплавковых
  • Работа с различными по электропроводности жидкостями: водопроводной, загрязненной водой, молоком и пищевыми продуктами.
Читать еще:  Комната с тремя выключателями

Корпус прибора : Н (настенный , 130х105х65 мм)

Характеристики

Наименование Значение
Количество подключаемых датчиковдва 3-х электродных
Тип датчиков:кондуктометрические,
поплавковые
Количество встроенных выходных реле1
Напряжение на электродах датчика уровняне более 12 В пост. тока
Сопротивление жидкости, вызывающее срабатывание датчикане более 500 кОм
Температура окружающего воздуха+1. +50 °С


Питание

Наименование Значение
Напряжение питания переменного тока220 В частотой 50 Гц
Допустимые отклонения напряжения питания от номинального значения-15. +10 %
Макс. допустимый ток, коммутируемый контактами встроенного реле8 А при

Настройки режимов работы САУ-М2

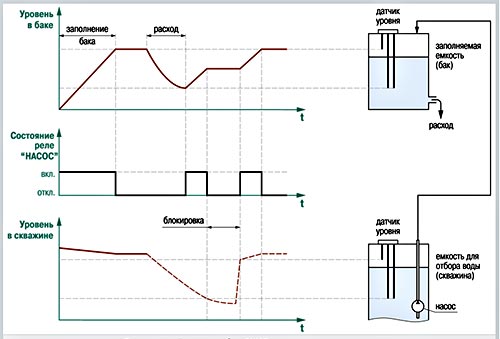

1. Автоматическое заполнение резервуара до заданного уровня

Ко входам САУ-М2 подключаются два трехэлектродных кондуктометрических датчика :

  • датчик уровня жидкости в баке (заполняемой емкости);
  • датчик уровня жидкости в скважине (емкости, предназначенной для отбора жидкости).

Реле «НАСОС»:

  • включается при осушении электрода нижнего уровня (т. е. длинного электрода) датчика бака;
  • выключается при затоплении электрода верхнего уровня (т. е. короткого электрода) датчика бака.

2. Автоматическое осушение резервуара
Ко входу САУ подключается только один датчик – уровня жидкости в скважине (емкости, предназначенной для отбора жидкости).

Реле «НАСОС» выключается при осушении длинного электрода (т. е. электрода нижнего уровня) датчика.

3. Защита насоса от «сухого» хода
Ко входу САУ подключается только один датчик .
Реле «НАСОС» выключается при осушении длинного электрода (т. е. электрода нижнего уровня) датчика скважины , что приводит к блокировке работы насоса. На лицевой панели прибора при этом включается светодиод «блокировка».

4. Настройка САУ-М2 на электропроводность жидкости
Регулятором чувствительности , расположенном на лицевой панели прибор настраивается для работы с жидкостями различными по электропроводности .
