Автоматический выключатель байпас ресанта

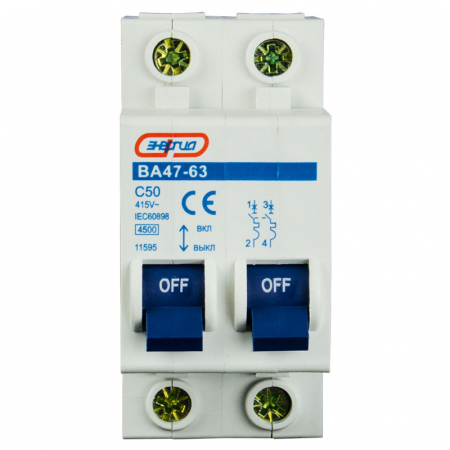

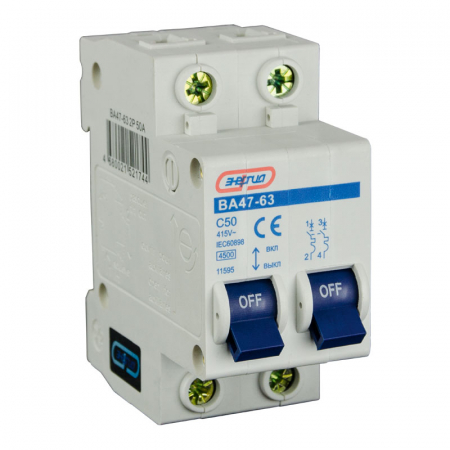

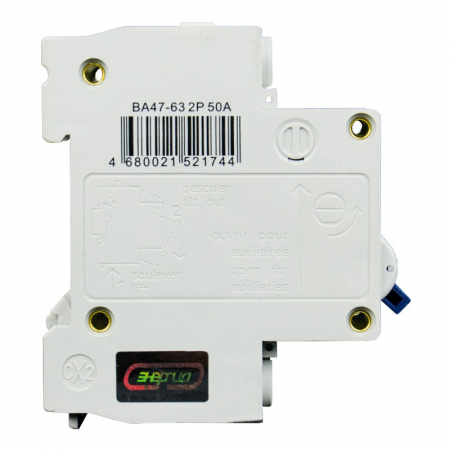

Байпас 2Р 50А ЭНЕРГИЯ

  • Описание
  • Наличие
  • Отзывы
  • Как купить
  • Оплата
  • Доставка

Автоматические выключатели типа «байпас» используются для подачи в ручном режиме напряжения в обход какого-либо устройства. В основном используются со стабилизаторами напряжения.

Возможность одновременного включения двух клавиш блокирована.

Благодаря использованию автоматического выключателя типа «байпас» в случае аварии или неполадок стабилизатора напряжения или другого устройства потребитель остается подключенным к электросети даже во время ремонтных работ.

Автоматические выключатели типа «байпас» применяются также в ситуациях, когда нет необходимости в непрерывной круглосуточной работе стабилизатора напряжения – он необходим только при просадках сетевого напряжения в часы пикового энергопотребления. В этом случае с цель экономии ресурса стабилизатор включается в цепь только на определенное время.

Номинальное рабочее напряжение, В 220
Количество полюсов 2
Номинальный ток тепловых расцепителей 50
Максимально допустимое напряжение, В 660
Отключающая способность при коротком замыкании, кА 4.5
Характеристика срабатывания тип С
Степень защиты от внешних воздействий по ГОСТ 14254-96 IP20
Температура эксплуатации, °С от -25 до + 45
Электрическая износостойкость не менее 6000 циклов
Механическая износостойкость не менее 20000 циклов
Гарантии изготовителя Гарантийный срок эксплуатации изделия устанавливается в размере 12-ти календарных месяцев со дня продажи.

Байпас 2Р 50А Энергия

Отправить по email

Номинальное рабочее напряжение (В)

Максимально допустимое напряжение (В)

Номинальный ток тепловых расцепителей

Номинальное рабочее напряжение (В)

Максимально допустимое напряжение (В)

Номинальный ток тепловых расцепителей

Степень защиты от внешних воздействий по ГОСТ 14254-96

Температура эксплуатации, °С

Сечение подключаемых проводов (мм/кв)

Габаритные размеры (мм)

Описание

Байпас 2Р 50А Энергия предназначен для подачи в ручном режиме напряжения в обход какого-либо устройства. В основном используются со стабилизаторами напряжения. Возможность одновременного включения двух клавиш блокирована. Благодаря использованию Байпас 2Р 50А в случае аварии или неполадок стабилизатора напряжения или другого устройства потребитель остается подключенным к электросети даже во время ремонтных работ. Автоматический выключатель Байпас 2Р 50А применяется также в ситуациях, когда нет необходимости в непрерывной круглосуточной работе стабилизатора напряжения. В этом случае с целью экономии ресурса стабилизатор включается в цепь только на определенное время. Оборудование должно эксплуатироваться в помещениях не содержащих коррозионных и легко воспламеняющихся газов.

Особенности

  • Обеспечивает подключенным к электросети во время ремонтных работ;
  • Подача напряжения в обход какого-либо устройства;
  • Включает в цепь стабилизатор при просадках сетевого напряжения;
  • Обеспечивает экономию ресурса;
  • Возможность подключать, как одножильный, так и многожильный проводник;
  • Подключаемые провода надежно фиксируются в винтовых зажимах;
  • Монтируется на стандартную 35 мм DIN рейку.
  • Технический паспорт .PDF 0.09 Мб

Товар проверен и готов к работе

  • Официальная гарантия 12-36 месяцев (указывается в гарантийном талоне)
  • Обмен / Возврат – 14 дней

Более подробно – на странице «Гарантия и возврат»

При выборе магазина, обращайте внимание не только на цену товара, но и на:

  • Наличие сертификатов
  • Гарантию производителя
  • Наличие своего авторизованного сервиса
  • Возможность возврата-обмена, гарантийного обслуживания
  • Оказание профессиональной помощи в выборе оборудования
  • Предоставление доп. услуг: диагностика, настройка, установка

Байпас в стабилизаторе напряжения — два основных способа перехода

При выборе стабилизирующего устройства люди в основном обращают внимание на несколько параметров:

  • Тип прибора.
  • Мощность.
  • Внешний вид.
  • Шумность.
  • Перегрузочная способность.

Наличие шума и внешний вид важны при установке прибора в домашних условиях. Кроме перечисленных параметров многие современные приборы стабилизации оснащаются функцией Байпас. На нее несведущие люди в техническом деле практически не обращают внимания. Разберемся подробнее, что такое байпас в стабилизаторе напряжения, и нужна ли эта функция?

Читать еще:  Схема подключения блока розетка один выключатель

В переводе с английского байпас можно перевести как «обиход». Если в списке технических данных имеется эта функция, то в приборе есть возможность прямого подключения сигнала сразу со входа на выход. При этом ток не будет проходить по функциональным блокам.

В результате байпас в стабилизаторе напряжения играет роль некоего рубильника, который либо пропускает электричество с нужной корректировкой, либо подключает цепь снабжения энергией в обход, в зависимости от условий работы.

Использование в стабилизаторах системы байпас увеличивает защищенность коммутируемых приборов и самого стабилизатора, гарантирует безопасное функционирование устройства.

Методы переключения в режим Байпас

Механический способ

При таком способе подключения байпаса имеется ввиду применение рубильников, реле, переключателей, тумблеов и кнопок с помощью которых меняется схема поступления электрической энергии: в обход или по функциональным блокам. При механическом методе использования функции Байпаса влияние электричества нет.

Электронный способ

В этом случае стабилизатор переходит в обходной режим автоматически. Например, при неисправностях одного узла прибора, либо при токовых перегрузках. Коммутация байпаса осуществляется с помощью полупроводниковых ключей.

Кроме выше рассмотренных методов коммутации функции Байпаса, устройство с этой функцией имеет конструктивные отличия:

  • Внешний Байпас – добавлены вспомогательные блоки.
  • Внутренний Байпас – блоки этой функции встроены в корпус стабилизатора.

Причины использования Байпаса

Многие люди не совсем понимают главные цели существующего механизма действия, и при включении функции байпас на режим обхода сети питания, поэтому чаще всего покупатели забывают про наличие этой функции, и не применяют ее на практике. Основными причинами применения полезной функцией являются:

  1. Точно известно, что на данный момент суммарная мощность на входе подключенных нагрузок выше номинальной мощности стабилизатора (при подключении сварочника).
  2. Если точно известно, что в определенное время нет просадок напряжения, то можно включить эту функцию, а отключать ее только вечером и утром. Это дает возможность уменьшить эксплуатационный износ стабилизатора, и продлить срок его службы.
  3. Часто используется в случаях, когда нужно выполнить профилактическое обслуживание.
  4. Такой режим байпас целесообразно включать, если вас долгое время не будет дома, так как нет необходимости в стабилизации питания.
  5. При большой просадке напряжения.
  6. При производстве строительных работ, при наличии сильной запыленности.
  7. Для снижения износа прибора.

Методы подключения функции Байпас

От типа стабилизатора зависит, как будет подключаться эта функция. При автоматическом подключении режима чаще всего нет необходимости участия человека. При этом Байпас подключается в критических ситуациях при изменениях эксплуатационного режима, и выключается при возобновлении всех характеристик.

Чтобы включить функцию байпас в стабилизаторе напряжения, требуется применить определенную кнопку, выключатель или тумблер. При коммутации наружного блока байпаса требуется наименьший уровень знаний электротехники, иначе непрофессиональное подключение приведет к неисправности и выходу из строя прибора, неисправностям подключаемых устройств и даже удару человека электрическим током.

Ресанта – самые надежные стабилизаторы напряжения

Ресанта – самые надежные стабилизаторы напряжения

Стабилизаторы «Ресанта» уже более 20 лет широко используются на рынке России, Белоруссии и Украины. Благодаря современным технологиям и стремлению усовершенствовать свою продукцию, компания «Ресанта» по праву завоевала доверие и уважение не только партнеров по бизнесу, но и потребителей. Это объясняется тем, что все стабилизаторы напряжения «Ресанта» относятся к моделям эконом-класса, и вместе с этим имеют наивысшее качество. Продукция сертифицирована и соответствует уровню качества мировых стандартов. Оборудование производится на современной роботизированной линии в Китае.

Читать еще:  Главный выключатель вов 25 вл80

Стабилизаторы «Ресанта» — это гарантированное обеспечение ваших электроприборов стабильным напряжением в сети в автоматическом режиме. Приобретая стабилизаторы напряжения «Ресанта», Вы гарантированополучаете:

  • защиту электрооборудования от резкого «прыжка» напряжения в электросети;
  • стабильную работу приборов в режиме постоянно повышенного или пониженного напряжения в электросети;
  • безопасную работы приборов и защиту от короткого замыкания в электросети;
  • отсутствие искажений формы напряжения;
  • стабильность выходного напряжения синусоидальной формы в автоматическом режиме.

По принципу действия стабилизаторы напряжения «Ресанта» делятся на типы:

  • Напольные релейные однофазные стабилизаторы напряжения
  • Навесные релейные однофазные стабилизаторы напряжения
  • Релейные однофазные стабилизаторы напряжения для работы при постоянном низком напряжении в электросети
  • Напольные сервоприводные однофазные стабилизаторы напряжения (электромеханические)
  • Сервоприводные трёхфазные стабилизаторы напряжения(электромеханические).

Далее рассмотрим детальнее модели релейных стабилизаторов напряжения «Ресанта».

Модели «АСН /1-Ц» – это напольного типа релейные однофазные стабилизаторы напряжения переменного тока с цифровой индикацией «Ресанта». Представляют собой упрощенный, но надёжный вид стабилизаторов, работающие в диапазоне мощности от 0,5 до 15,0 кВа. В этих моделях в качестве коммутирующего элементаиспользуется электромагнитное реледля нормализации напряжения в питающей сети. Количество ступеней стабилизации – 4. Такой вид стабилизаторов полностью удовлетворяет потребности основной массы электрической бытовой и офисной техники. Точность стабилизации ± 8%. Стоит отметить, что для большинства электрических приборов бытового назначения допускается отклонение — ±10%. Стабилизаторы напряжения этого модельного ряда имеют высокий КПД – 97%. Прибор работает в широком диапазоне входного напряжения: от 140 до 260В. Вся необходимая информация о напряжении на входе и выходе стабилизатора отображается на цифровом дисплее. Минусом является блокировка отображения отклонений напряжения в пределах точности (±8%). Модели мощностью 3,0 кВа и выше имеют двухсекционный автоматический переключатель режимов «Байпас» и «Сеть».

Модели АСН-Н/1-Ц – это навесного типа релейные однофазные стабилизаторы напряжения переменного тока с цифровой индикацией «Ресанта», которые относятся к линии «LUX». Работаю в диапазоне мощности от 0,5 до 12,0 кВа. От базовой модели релейного стабилизатора напольного типа навесные отличаются только настенным вариантом крепежа и расширенным дисплеем (отображается напряжение на входе прибора и напряжение на выходе после стабилизации). Данные изменения сделали эксплуатацию прибора более комфортной. Модели имеют 4 ступени стабилизации, КПД – 97 %. Точность стабилизации – 8%. Модели мощностью 3,0 кВа и выше имеют два режима: «Сеть» и «Байпас».

Модели «СПН» – это релейные однофазные стабилизаторы напряжения переменного тока с цифровой индикацией, предназначенные для работы в условиях стабильно низкого напряжения в электросети. Рабочий диапазон стабилизатора «СПН» значительно широк и составляет от 90 до 260 В. В отличие от релейных стабилизаторов «Ресанта» «АСН/1-Ц» и «АСН-Н/1-Ц» стабилизаторы «СПН» имеют 5 ступеней стабилизации и значительно увеличенную нагрузочную способность. При минимальном входном напряжении (90В) мощность стабилизатора составляет 40% от номинальной. Но наш совет – нанижнем пределе входного напряжения не подключать более 30% номинальной мощности! Модели этой линии работаю с достаточно высоким КПД – 97%, точность стабилизации составляет 8%. Модели мощностью от 1,8 до 9,0 кВа имеют два рабочих режима: «Байпас» и «Сеть».

Модели мощностью от 0,6 до 9,0 кВа имеют навесное исполнение, а модели мощностью 14 и 18 кВа – напольное (для более комфортного перемещения стабилизатора внутри помещения, модели оснащены роликовыми колёсами). При работе стабилизатора на дисплее одновременно отображается информация о напряжении на входе и выходе прибора. Если напряжение выходит за рамки рабочего диапазона, тогда на дисплей будет выводитьсятакая информация:

Читать еще:  Розетка плюс выключатель как подключить

«L» – сигнал о снижении напряжения в сети ниже показателя 90В. При этом срабатывает защита от пониженного напряжения в сети, но прибор продолжает работать и подавать напряжение на выход. При возврате показателей в пределы рабочего диапазона (90-260В) табло дисплея вновь отображает цифровое значение напряжения в электросети.

«H» – сигнал о повышении напряжения в сети выше показателя 260В. При этом срабатывает защита от повышенного напряжения в сети, прекращается подача напряжения на выход. При возврате показателей в пределы рабочего диапазона (90-260В) стабилизатор в автоматическом режиме возвращается к работе.

«CH» – сигнал о том, что суммарная мощность подключенной нагрузки превышает допустимые пределы. Срабатывает защита от перегрева и прибор отключается. После снижения нагрузки, стабилизатор переключается в рабочий режим автоматически.

Электромеханические стабилизаторы напряжения «Ресанта»:

Модели «АСН/1-ЭМ» – это сервоприводные однофазные стабилизаторы напряжения переменного тока «Ресанта» (электромеханические), предназначенные для точной стабилизации напряжения в электросети. Данные приборы обеспечивают более высокую точность стабилизации – 2% при работе в диапазоне входного напряжения от 140 до 260 В. КПД составляет – 97%. Форма выходного напряжения – чистая синусоида. Такой вид стабилизаторов используется для работы с наиболее «капризной» электротехникой. Очень эффективны при работе со стабильно низкимиливысоким напряжениями в электросети (без резких скачков). Обладают свойствами выдерживать краткосрочные критические перегрузки. Используя данный вид стабилизаторов, ваше электротехника будет в безопасности, что особенно важно при эксплуатации с чувствительным к скачкам оборудованием. Контроль за показателями напряжения в сети осуществляетсяс помощью встроенных вольтметров. При подаче на вход стабилизатора напряжения, несоответствующего рабочему диапазону или при подключении нагрузки, превышающей допустимый уровень, происходит автоматическое отключение стабилизатора. Модели мощностью 5,0 кВа и выше имеют встроенный амперметр, отображающий показатели силы тока.

Модели «АСН/3-ЭМ» – это сервоприводные трёхфазные стабилизаторы напряжения переменного тока «Ресанта» (электромеханические), которые предназначены для обеспечения стабилизированным электрическим питанием трёхфазных электроприборов в условиях нестабильного напряжения питающей сети 380В. Данный вид стабилизаторов имеет отличные показатели по перегрузке и достаточно высокий КПД – 97%. Точность стабилизации фазного и линейного напряжения составляет – 2%. Все модели трёхфазных стабилизаторов напряжения «Ресанта» оснащены контролем входного линейного напряжения и силы фазного тока (отдельно на каждую фазу), а также удобной светодиодной индикацией.

Стабилизаторы напряжения «Ресанта» являются наиболее выгодным бюджетным вариантом защиты электрических приборов от скачков и перегрузок в электросети. При выборе нужной модели стабилизатора обращайте особое внимание на подсчет и правильное определение мощности стабилизатора. Не забывайте обязательно учитывать зависимость максимальной мощности от входного напряжения.

Компанией «Ресанта» гарантируется исправная работа стабилизаторов напряжения в течение года.

При покупке стабилизаторов напряжения «Ресанта» в нашем магазине мы выдаем сервисное гарантийное и послегарантийное обслуживание. Всю необходимую информацию, касающуюся выбора нужной модели,вам предоставят менеджеры магазина ТехМаркет в Крыму. Для этого свяжитесь с нами любым удобным для Вас способом.
