Розетка штепсельная с устройством защит

DEHN 924 335 Штепсельная розетка со встроенным УЗИП NSM PRO класса III, цвет белоснежный NSM PRO TW

Артикул: 924 335

Цена: 15 286.98 руб.
Цена актуальна на 29.09.2021

Средний срок поставки: 5-6 недель

  • Описание

NSM PRO. штепсельная розетка со встроенным УЗИП для однофазных 230 В ТТ- и ТN систем.

  • Штепсельная розетка со встроенной защитой от импульсных перенапряжений
  • УЗИП с системой контроля состояния и размыкателем
  • Максимальная безопасность благодаря использованию Y-образного защитного соединения
  • Визуальная индикация рабочего (зеленая лампа) / аварийного (красная лампа) состояния прибора
  • В комплект входит монтажная пластина ( 60 мм) для установки в разветвительные коробки 60 мм и глубиной 40 мм
ТипNSM PRO TW
Арт. №924335
УЗИП согласно стандартам EN 61643-11 / ГОСТ Р 51992-2011 (IEC 61643-11)Тип 3 / Класс III
Номинальное напряжение перем. тока (UN)230 В (50 / 60 Гц)
Максимальное длительное рабочее напряжение перем. тока (UC)255 В (50 / 60 Гц)
Номинальный разрядный ток (8/20 мкс) (In)3 кА
Полный разрядный ток (8/20 мкс) [L+N-PE] (Itotal)5 кА
Комбинированная волна (UOC)6 кВ
Комбинированная волна [L+N-PE] (UOC total)10 кВ
Уровень напряжения защиты [L-N] / [L/N-PE] (UP)≤ 1250 / ≤ 1500 В
Время срабатывания [L-N] (tA)≤ 25 нс
Время срабатывания [L/N-PE] (tA)≤ 100 нс
Номинал входного предохранителя/ автомат. выключателя (макс.)B 16 A
Стойкость к токам короткого замыкания при макс. номинале входного предохранителя (ISCCR)1 kAeff
Кратковременное перенапряжение (TOV) [L-N] (UT) – характеристика335 В / 5 с – устойчивость
Кратковременное перенапряжение (TOV) [L/N-PE] (UT) – характеристика440 В / 120 мин – безопасный выход их строя
Кратковременное перенапряжение (TOV) [L+N-PE] (UT) – характеристика335 В / 120 мин – устойчивость
Кратковременное перенапряжение [L-N] (UT) – характеристика440 В / 5 с – устойчивость
Кратковременное перенапряжение [L/N-PE] (UT) – характеристика1200 В + UREF / 200 мс – безопасный выход их строя
Индикация срабатывания размыкателякрасная лампа
Индикация рабочего состояния приборазеленая лампа
Количество портов1
Диапазон рабочих температур (TU)-25 °C . +40 °C
Сечение проводов для подключениядвойные пружинные клеммы для проводов до 2,5 мм2, возможность последовательного включения
Монтажв разветвительные коробки глубиной 32 мм с помощью монтажной пластины (Ø60 мм
Материал корпусатермопласт, UL 94 V-2
Установкавнутри помещения
Степень защитыIP 20
Цвет корпусабелоснежный
Вес122 g
Код GTIN4013364071773
Арт. №924335

Вы можете купить DEHN 924 335 Штепсельная розетка со встроенным УЗИП NSM PRO класса III, цвет белоснежный NSM PRO TW в компании «СвязьКомплект» по выгодной цене. DEHN 924 335: описание, фото, характеристики, инструкции, отзывы.
Смотрите аналоги 924 335 в категории: Ограничители импульсных перенапряжений (УЗИП и разрядники), Защита от импульсных перенапряжений в низковольтных цепях питания, УЗИП класса 3

Другие товары из категории

CITEL MLPX2-275LN-W Очень компактный УЗИП тип 2+3 с проводным соединением In 5 kA Imax 10 kA / UC 275 V

CITEL MLPX1VG-230L-W Компактный УЗИП ТИП 2+3- для светодиодных систем освещения Класса 1 / In 5 kA Imax 10 kA Itotal 20 kA / Il 10 AUN 220-277 Vac UC 320 Vac IP 67 — VG(соединение с сетью проводами )

CITEL MLPX1-230L-W Компактный УЗИП ТИП 2+3- для светодиодных систем освещения Класса 1 / In 5 kA Imax 10 kA Itotal 20 kA / Il 10 AUN 220-277 Vac UC 320 Vac IP 67 (соединение с сетью проводами )

CITEL MLPX2-230L-W Компактный УЗИП ТИП 2+3- для светодиодных систем освещения Класса 2 / In 5 kA Imax 10 kA Itotal 20 kA / Il 10 AUN 220-277 Vac UC 320 Vac IP 67 (соединение с сетью проводами )

CITEL MLP2-230L-P УЗИП ТИП 2+3- для светодиодных систем освещения Класса 2 / In 5 kA Imax 10 kA Itotal 20 kA / Il 2,5 AUN 220-277 Vac UC 305 Vac (Разрыв линии без срабатывания дистанционной сигнализации , соединение винтовыми клеммами)

CITEL MLP2-230S-P УЗИП ТИП 2+3- для светодиодных систем освещения Класса 2 / In 5 kA Imax 10 kA Itotal 20 kA / Il 2,5 AUN 220-277 Vac UC 305 Vac (Разрыв паралельного соединения со срабатывание дистанционной сигнализации ,соединение винтовыми клеммами)

CITEL MLP1-230L-P УЗИП ТИП 2+3- для светодиодных систем освещения Класса 1 / In 5 kA Imax 10 kA Itotal 20 kA / Il 2,5 AUN 220-277 Vac UC 305 Vac (Разрыв линии без срабатывания дистанционной сигнализации , соединение винтовыми клеммами)

CITEL MLP1-230L-W УЗИП ТИП 2+3- для светодиодных систем освещения Класса 1 / In 5 kA Imax 10 kA Itotal 20 kA / Il 2,5 AUN 220-277 Vac UC 305 Vac (Разрыв линии без срабатывания дистанционной сигнализации , проводное соединение)

Гарантия на все товары составляет 1 год, если иное не оговорено дополнительно.

Выгоды для наших клиентов:

  • 18 000+ товарных позиций в наличии и под заказ
  • Актуальная информация о наличии товара на сайте (обновление каждые 2 сек)
  • Удобный онлайн доступ к складу и заказам в режиме 24/7
  • Работа по ФЗ-44, ФЗ-223
  • Снимаем инженерные риски (даем оборудование на тестирование)
  • Быстрое гарантийное обслуживание
  • Бесплатное обучение работе с оборудованием

Как установить трехполюсную штепсельную розетку своими руками

Розетка трехполюсная применяется для расширения возможностей подключения электроприборов в жилых помещениях. С помощью разветвляющего приспособления удается увеличить число одновременно включенных нагрузок до 3-х. Самостоятельная установка возможна лишь после знакомства с конструкцией и с существующей классификацией изделий данного класса.

  1. Устройство трехполюсной штепсельной розетки
  2. Особенности и классификация одно- и двухполюсных изделий
  3. Самостоятельный монтаж
  4. Наружный способ
  5. Утопленный вариант
  6. Выбор подходящего изделия

Устройство трехполюсной штепсельной розетки

Трехполюсная штепсельная розетка

Промышленные изделия с тремя штепселями – востребованный товар, пользующийся большим спросом у населения. Основными элементами конструкции являются:

  • Корпус, традиционно изготавливаемый на основе прочных и стойких пластиковых материалов.
  • Задняя крышка из того же пластика, обеспечивающая надежную защиту внутренних пространств от случайных контактов, а также от попадания пыли, грязи и влаги.
  • Три комплекта линейных медных шин, используемых в качестве соединительных и разводящих проводников (фаза, нуль и заземление).

Контакты штепсельной розетки

Крышка розетки закрепляется на корпусе несколькими парами надежных винтовых креплений, подходящих под крестообразную отвертку. После ее удаления открывается доступ ко всем внутренним узлам изделия, позволяющий непосредственно подсоединять ее к действующей электросети. Самое главное – разобраться с рабочими шинами, к которым подсоединяются фазный и нулевой провода, а также с клеммами для подключения защитного заземляющего проводника.

Особенности и классификация одно- и двухполюсных изделий

Прежде чем разобраться с особенностями монтажа трехполюсной розетки предлагается ознакомиться с классификацией более простых аналогов, располагающих только одним или двумя штепсельными гнездами.

Известные образцы одно- и двухполюсных розеток различаются по следующим характерным признакам:

  • Используемая при разводке шин электрическая схема.
  • Конструктивные особенности исполнения.
  • Степень защищенности от влаги и пыли (IP).

Таблица соответствия классов защиты

В соответствии с первым признаком они делятся на розетки двухполюсные с заземляющим контактом (имеющие в своем составе дополнительную шину) и 2-хклеммные образцы. Первые устанавливаются в цепях с 3-хжильной проводкой сетевого кабеля, а вторые – только в двухпроводных линиях, в которых наличие третьей жилы не предусмотрено особенностями кабельного ввода. Такой тип проводки чаще всего встречается в многоквартирных домах старой застройки, где вводной кабель имеет только две жилы (фаза и ноль).

По своим конструктивным особенностям все изделия этого класса делятся на розетки, открыто монтируемые на стенах квартиры и на розеточные модули, устанавливаемые в специальных нишах. Они подходят для соответствующего типа прокладки электрического кабеля (наружного и скрытого). По степени защищенности все эти изделия делятся на несколько групп, каждая из которых соответствует определенному уровню герметичности корпуса.

При выборе данного показателя следует определиться с тем, в каком месте квартиры или частного дома предполагается использовать купленную модель. Если она предназначается для установки в помещениях с повышенным уровнем влажности (в ванных, душевых или на кухне), необходимо подобрать розетку с высоким показателем защищенности, не менее IP55. Аналогичный подход к выбору изделия потребуется при его монтаже в помещениях с высоким уровнем запыленности (на чердаке или в подвале частного дома).

Современная розетка двухполюсная в наружном исполнении может оснащаться специальной защитной крышкой и светодиодной подсветкой. В корпусах более дорогих и «продвинутых» моделей иногда встраивается таймер отключения. При скрытой проводке устанавливаются изделия утопленного типа. Они размещается в пластмассовой монтажной коробке, а подводящие провода наглухо замуровываются в стенах.

Самостоятельный монтаж

Перед самостоятельной установкой розеток любого типа потребуется ознакомиться с основными приемами их монтажа, соответствующими двум вариантам прокладки подводящих проводов.

Наружный способ

Розетка штепсельная трехполюсная, предназначенная для наружной установки, монтируется непосредственно на стене помещения или на специальном подрозетнике, закрепляемом на стенной поверхности. Соединительные провода подводятся к ней по той же плоскости и размещаются в пластиковом кабель канале, с которого предварительно снимается защитная крышка. После укладки в него жгута из проводников последние подводятся к розеточному корпусу и подсоединяются к соответствующим контактам.

Для присоединения проводов к клеммам (разъемам) крышку розетки необходимо снять с корпуса. По завершении монтажных операций изделие полностью собирается, крышки кабельных каналов возвращаются на свое место.

Утопленный вариант

Внутренняя штепсельная розетка

Когда устанавливается утопленная розетка, для нее подготавливается ниша в стене, по форме соответствующая контурам монтажной коробки. Для выборки стенного материала потребуется особый инструмент, называемый штроборезом. Если такого прибора в домашнем хозяйстве не имеется, для нарезки канавок допускается использовать обычную болгарку.

В стене в зоне установки по продольной оси прорезается несколько штроб, которые посредством зубила выравниваются в форме прямоугольника нужного размера. Последующие операции:

  1. В готовую продольную нишу замуровывается установочная коробка.
  2. К розетке со снятой задней крышкой подсоединяются проложенные в штробах подводящие провода.
  3. На завершающей стадии работ крышка возвращается на место, крепится в монтажной коробке посредством распорочных винтов.

Далее останется замуровать участки стен с подводящими проводами и закрыть розетку снаружи декоративной панелью.

Выбор подходящего изделия

Карболитовые розетки более прочные, но колодка из этого материала обычно встречается в старых образцах розеток

При выборе подходящего образца потребуется внимательно ознакомиться с техническими характеристиками предлагаемых в магазине розеток. При этом необходимо исходить из следующих показателей:

  • основные размеры: длина, ширина и глубина;
  • количество полюсов: один, два или три;
  • способ монтажа: открытый или утопленный варианты;
  • наличие заземляющего контакта и дополнительных аксессуаров: светодиодного индикатора сетевого питания, например;
  • способ фиксации подводящих проводов: на пайку или под крепежный винт.

Модель выбирается с учетом технических параметров, которые полностью соответствуют запросам пользователя.

Изучаем разновидности штепсельных розеток

Штепсельная розетка — контактное устройство для подключения к сети силового электропитания различных потребителей. Ими могут быть любые приборы и аппараты, использующие для работы переменный ток промышленной частоты, как бытового назначения — телевизоры, тостеры, холодильники и тому подобное, так и специализированного или промышленного — сварочные аппараты и другая подобная техника.

Штепсельные электророзетки обычно применяются в сетях однофазного переменного тока напряжением 220 В и частотой 50 Гц. К ним подключаются двух- или треххконтактные штепсели, в обиходе часто называемые вилками. Форма контактов, принятая в России и большинстве стран Европы — круглая, в странах американского континента и некоторых европейских — прямоугольная. Один контакт — фаза, второй — ноль, у отдельных розеток бывает третий — земля.

Основная классификация электророзеток — по способу их монтажа. В первую очередь они делятся на внутренние и наружные — накладные розетки.

Устройство розетки

Любая штепсельная розетка состоит из трех основных частей:

  • колодки из диэлектрического материала;
  • медных контактов;
  • корпуса.

Колодка — базовая часть устройства, основа всей конструкции. К ней осуществляется крепление контактных пластины фазы и нуля, а также заземляющих контактов штепсельной розетки. Электротехнический контакт осуществляется за счет сил упругости. Выполняется колодка из специальной керамики либо пластика.

Тип корпуса у штепсельных розеток для скрытого и внешнего монтажа различается. Строго говоря, полноценный корпус имеют только накладные розетки, которые монтируются непосредственно на стену или другую поверхность. Устройство внутренней штепсельной розетки подразумевает монтаж методом вмуровывания в стену, где корпусом служит типовой металлический или пластиковый подрозетник. Он закрепляется в стене, как правило, на гипс или цементный клей, в нем располагается колодка, которая закрепляется враспорку, раздвижными лапками типа «ласточкин хвост». Окончательный крепеж осуществляется винтами. В клеммах контактов зажимаются концы соответствующих проводников. Последним элементом конструкции внутренняя штепсельная розетка имеет не корпус, а лицевую крышку, которая исполняет защитно-декоративные функции. Как правило, у штепсельных коннекторов для заглубленного монтажа обязательно присутствуют декоративные рамки, закрывающие подрозетник.

Отдельные виды электророзеток имеют различные дополнительные функции — защитные крышки, закрывающие гнезда контактов створки, светодиодную подсветку и другое.

Также эти устройства делятся по характеристикам влагозащищенности — для обычных, так называемых «сухих» комнат (с нормальным уровнем влажности), и влагозащищенные — для санузлов и ванных комнат. Последние имеют специальные мембраны и защитные крышки, предназначенные для защиты блока контактов от влаги, в том числе конденсата. Похожие механизмы защиты имеют штепсельные розетки «с защитой от детей» — в них блок контактов закрывается заслонкой, чтобы снять которую, нужно приложить значительное усилие.

По числу гнезд в настоящее время выпускаются одинарные и двойные розетки, а также блоки, позволяющие подключить большее числе штепселей. Есть розетки, совмещенные с выключателем, штепсельной розеткой для телевизора, телефона, Интернета и тому подобного.

Установка наружной розетки своими руками

Установка штепсельных розеток наружного типа — один из самых простых видов монтажа этого оборудования. Вам понадобится:

  • непосредственно само устройство требуемой конструкции;
  • отвертка или шуруповерт;
  • индикатор или тестер;
  • пассатижи или бокорезы.

Желательна также пластина из диэлектрического материала — дерева, текстолита, пластика или гетинакса, на которую будет осуществляться монтаж розетки.

Штепсельная розетка внешнего типа применяется, как правило, только при внешней же проводке. То есть когда провода идут непосредственно по поверхности стены — в гофрированной трубе или без защиты (например, временная проводка). При скрытой проводке внешняя розетка применяется только в двух случаях:

  • нет другого варианта;
  • эта разновидность розетки предназначена для монтажа в кабель-канале и после установки будет являться его частью.

В первую очередь необходимо отключить питание той пары проводов, которые требуется подключить к розетке. Обязательно проверьте отсутствие тока на обоих проводах индикаторной отверткой или тестером. Зачистите концы нулевого и фазного проводников, а при необходимости и «земляного», примерно на 1 см. Разделайте провод, сняв или разрезав внешнюю оболочку (не трогая индивидуальную изоляцию) примерно на 5–7 см.

Отметьте маркером или карандашом на стене, где должна быть установлена конструкция. После этого разберите корпус штепсельной розетки (метод разбора зависит непосредственно от конструкции). В некоторых моделях гнездо для ввода кабеля закрыто резиновой заглушкой, как в распределительных коробках. В других потребуется аккуратно выломать или выкусить бокорезами пластину из тонкого пластика, закрывающую место ввода кабеля. Выполните эту операцию и прикрутите нижнюю часть розетки вместе с колодкой к деревянной или другой диэлектрической «подложке» толщиной около 1 см.

Осуществите ввод провода. Подключите идущие от электропроводки зачищенные провода к соответствующим клеммам, затяните винты и уложите кабель внутри корпуса розетки, оставив небольшой запас. Если остались оголенные части проводников, то либо переделайте подключение, скусив излишек, либо тщательно заизолируйте данные участки. Закройте крышку. Закрепите подложку вместе с розеткой на стене или в кабель-канале, подайте питание и проверьте результат индикатором или тестером.

Установка и подключение розеток с пружинными клеммами на примере ABB Basic 55

Серия Basik 55 от известного бренда АББ представляет собой линейку внутренних штепсельных розеток (для заглубленного монтажа) с заземлением и пластиковыми колодками. Отличительной особенностью серии являются пружинные, а не винтовые клеммы, что облегчает монтаж и позволяет избежать перетягивания или наоборот — слишком слабой затяжки болтовых соединений.

Установка внутренних розеток немного сложнее и требует большей точности, чем наружных. Перечень основных этапов подключения:

  • подготовка места для установки;
  • монтаж подрозетника;
  • ввод в подрозетник кабеля;
  • разделка кабеля;
  • подключение проводников к клеммам;
  • установка колодки с саппортом;
  • проверка точности установки по уровню;
  • монтаж защитно-декоративной крышки;
  • подача тока и проверка работоспособности.

Обратите внимание: любые штепсельные розетки должны устанавливаться только в соответствии с ПУЭ — Правилами Устройства Электроустановок. Регламентируются не только места установок, но и количество розеток на комнату, кухню или ванную, сечение подключаемого кабеля в соответствии с техническими характеристиками оборудования и назначением розетки.

Как правило, для бытового электропитания применяются розетки, выдерживающие 10–16 А (см. маркировку). По современным стандартам для них должен использоваться провод типа ВВГ или ВВГнг сечением 2.5 мм квадратных. Можно применять и кабель сечением 1.5 мм квадратных, при условии, что к розетке не будет подключаться энергоемкое оборудование вроде отопителя (желательно вообще ничего мощнее настольной лампы), так как кабель сечением 1.5 мм предназначается в основном для освещения.

Если нужно подключить мощный потребитель тока — электроплиту, бойлер, сварочный аппарат и подобное — то сечение кабеля (каждой жилы) должно быть не менее 4 мм, а электророзетка — рассчитана на 25 А.

Штепсельные розетки размещаются на высоте 30–80 см от уровня пола. По современным стандартам принято размещать их низко, исключение — детская комната. Они должны располагаться не ближе 10 см от газовых труб и плиты. Прокладка кабелей внутри стены — исключительно по вертикали или по горизонтали, по диагонали — строжайше запрещено (иначе можно впоследствии случайно пробить провод, вбивая гвоздь или сверля стену).

Вначале необходимо подготовить нишу под подрозетник, вытащив из своего гнезда старый (вместе с розеткой) или высверлив либо выдолбив новую нишу. В гипсовой стене это легко сделать молотком и зубилом, если нет специальной насадки на дрель.

Установите в нише подрозетник, посадив его на гипс либо смесь гипса с клемм ПВА. Он не должен выступать за пределы стены. Тщательно снимите излишки гипса, подождите, пока высохнет, и проверьте, чтобы подрозетник был установлен заподлицо со стеной. Через боковое гнездо осуществите ввод кабеля. Разделайте провод (ОБЯЗАТЕЛЬНО проверив, не под током ли он), зачистив концы примерно на 1 см и сняв верхнюю оболочку на 5–7 см.

Затем воткните оголенные концы в клеммы колодки до щелчка.

Внимание! К центральной клемме подключается ТОЛЬКО желто-зеленый провод «земли», голубой и белый (либо провода иных расцветок) подключаются к крайним!

Вложите колодку с подключенными проводами в подрозетник (она идет вместе с металлической рамкой — саппортом), так, чтобы не передавить или не переломить жилы. Выровняйте верхний или нижний край рамки по уровню. Закрепите колодку с помощью раздвижных «лапок» и вкрутите в соответствующие гнезда саморезы-фиксаторы. Наденьте лицевую панель. Монтаж закончен.

Как подключить TV-SAT розетку

Розетка TV-SAT предназначена для антенного коаксиального кабеля. Такой кабель имеет одну медную жилу, а нулевым проводником служит защитный экран, который идет поверх изоляции основного проводника.

С монтажной точки зрения ТВ-розетка любого типа (одиночная, проходная, оконечная) мало чем отличается от силовой. Она так же имеет контакт с зажимом, колодку, саппорт (рамку) и крышку. Устанавливается же она в обычный подрозетник. Как правило, эти розетки — внутренние.

  1. Ввести коаксиальный кабель в подрозетник (во избежание помех он должен располагаться не менее чем за 2 см от силового по всей длине).
  2. Разделать его — снять защитную оболочку примерно на 30 мм от конца, отвернуть экран и удалить индивидуальную оболочку с медной жилы примерно на 10 мм.
  3. Разобрать розетку, снять лицевую панель и саппорт.
  4. Подключить медный проводник к единственной клемме колодки, закрутить винт.
  5. Специальным зажимом зафиксировать экран (помним — это нулевой проводник!).
  6. Установить колодку и саппорт обычным способом.
  7. Прищелкнуть лицевую панель и проверить работоспособность.

Розетка в пол

Накладные розетки для пола — сравнительно новое слово в современной индустрии домашней электротехники. Они используются, как правило, в современных домах с высокими потолками, где есть возможность «нарастить» пол, скрыв под ним проводку. Их основное назначение — оптимизация жизненного пространства, экономия места на стенах, и используют такие системы в основном для временного подключения бытовой техники, например лючки в пол Simon. Есть вариант полунапольных электрических розеток для бытовой техники, выполняющихся в виде небольших колонн.

К штепсельным электророзеткам для монтажа в полу предъявляются особые требования. Они в обязательном порядке должны:

  • выдерживать давящую нагрузку не меньше 200 кг;
  • иметь действенную защиту от влаги;
  • иметь защиту от пыли и грязи;
  • монтироваться заподлицо с полом, не выступая над его поверхностью;
  • иметь индекс безопасности IP не менее 69.

Использовать в качестве напольных обычные розетки категорически запрещается. Это может легко привести к короткому замыканию и пожару.

Если необходимо смонтировать несколько розеток, то для удобства их можно смонтировать в лючке под одной крышкой. Крышка может быть металлической или пластмассовой — при современных технологиях это уже не имеет значения, но брать нужно только изделие от известного бренда, на котором указана максимальная выдерживаемая масса.

Лючки в пол Legrand

Для примера таких изделий можно рассмотреть розеточные лючки для пола марки Legrand.

Данный бренд выпускает розеточные люки высокого качества, предназначенные для любых полов — как фальшпола, так и для бетона и заливных покрытий. Они предназначены как для силовых, так и для слаботочных розеток (Интернет, телефон, телевизор). Имеют выдвижную конструкцию и надежный механизм открытия/закрытия. По ним можно спокойно ходить и передвигать мебель — конструкция рассчитана на нагрузки от 300 кг и выше. Большой ассортимент цветовой гаммы позволяет подобрать цвет люка под любой интерьер.

Видео по теме

Аренда проточного водонагревателя

Прокат водонагревателей в Минске и других регионах страны набирает все большую популярность. Даже в новостройках, предусмотрено плановое отключение горячего водоснабжения на 14 дней для профилактики оборудования.

В такие дни, когда остаешься без горячей воды, хочется провалиться под землю. Если со стиркой все просто, то принять душ, помыть посуду становится целым мучением.

Решением проблемы становится аренда на короткий период нагревателя и забыть на время о дискомфорте.

Использование такого предмета подойдет в таких случаях как:

  • Большая семья — отмыть детей после прогулки грея воду на плите, будет достаточно хлопотно;
  • Грудные детки — им требуется регулярная гигиена и принятие ванны;
  • Для людей занимающихся активными видами спорта — заняться любимым делом или кипятить воду в кастрюлях? Решать Вам…;
  • Современным и деловым людям — греть воду на плите в 21 Веке продвинутым людям, занятыми более важными и стоящими делами, по меньшей мере глупо;
  • Пожилым людям — греть воду не только хлопотно, но еще и опасно.

Закажите у нас в прокат оборудование и Вы решите для себя ряд неудобств с горячей водой. Делается это все просто:

  1. Заполните и отправьте заявку. Мы перезвоним Вам и согласуем дату и время установки;
  2. В указанный день и время выезжаем к Вам на монтаж оборудования;
  3. На месте оформляем Договор, отдаем оборудование в аренду и монтируем его (монтаж бесплатно);
  4. По окончанию срока проката оборудования, приезжаем и демонтируем его (демонтаж бесплатно).

Мы используем только исправное и качественное оборудование.

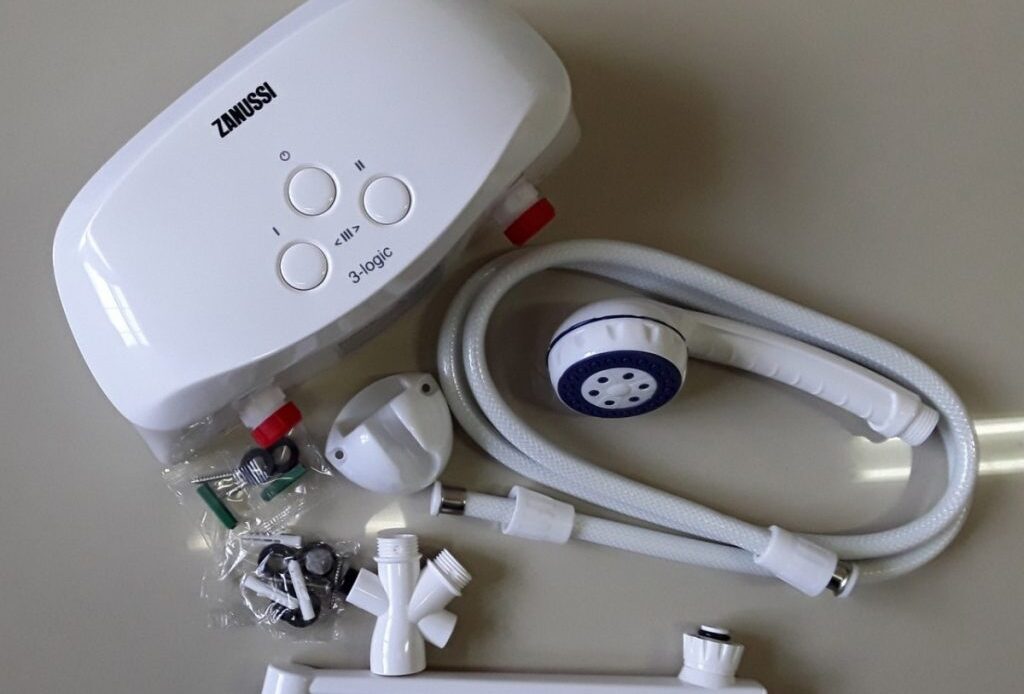

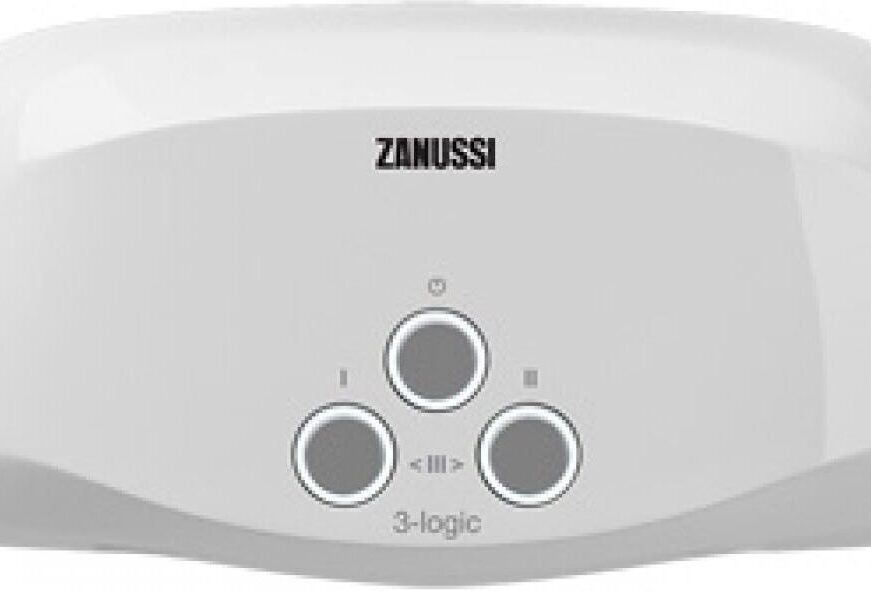

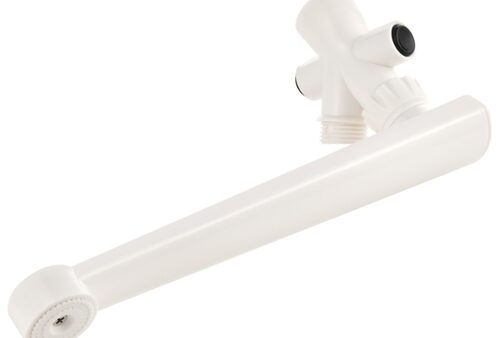

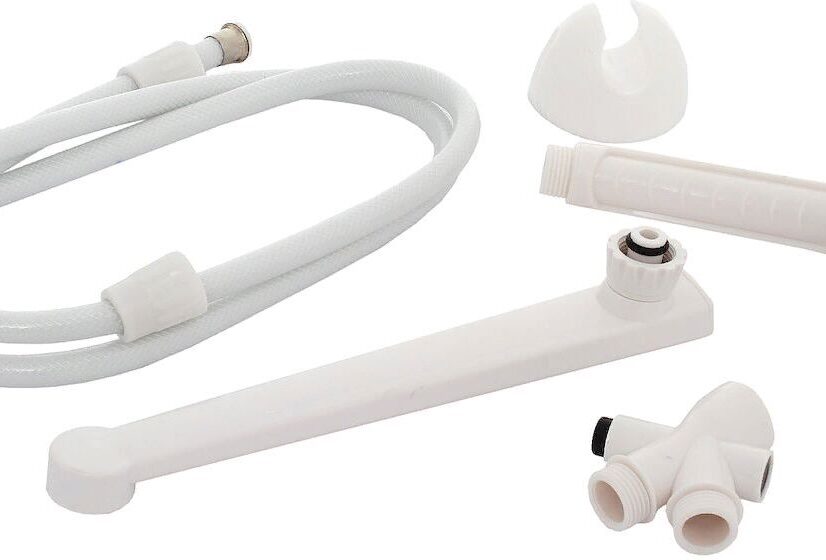

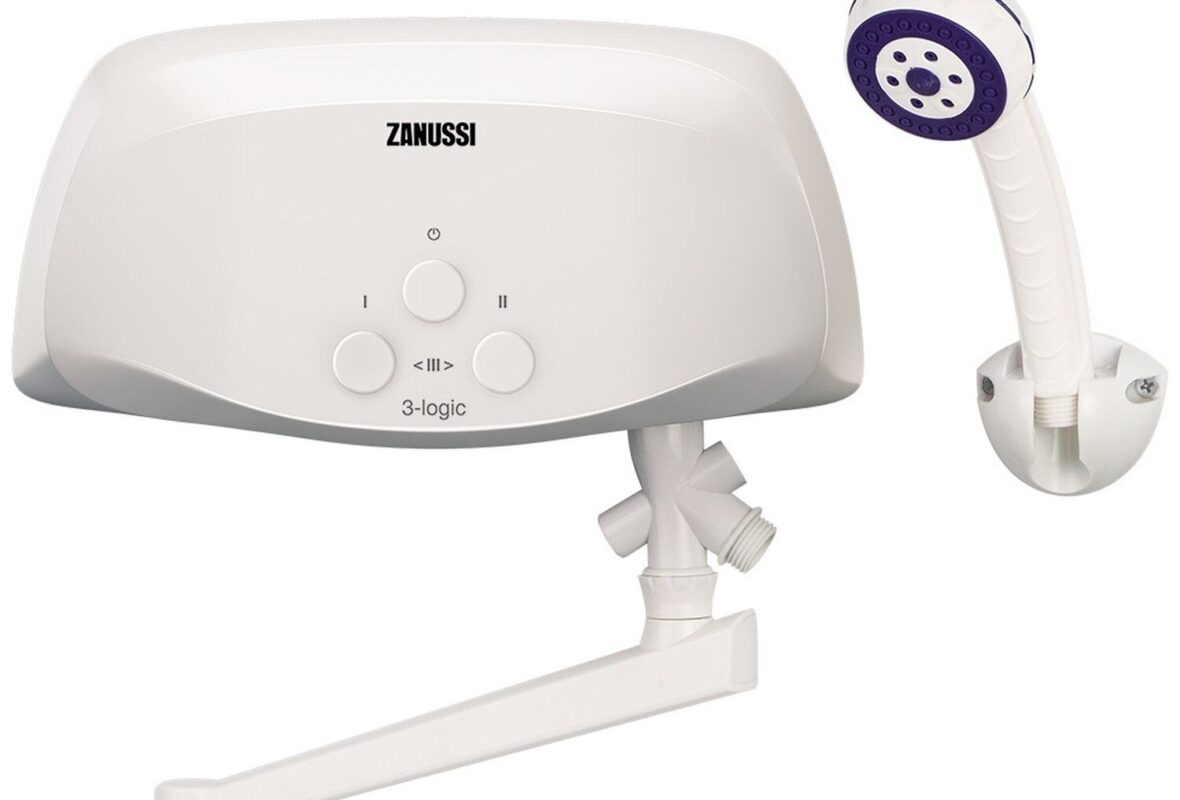

Zanussi 3-logic 6.5 TS (душ+кран). Основные характеристики.

Конструкция:
— Тип — эл.;
— Способ нагрева — эл.;
— Управление — электронное;
— Серия — 3-logic (Zanussi);
— Установка — вертикальная;
— Теплоизоляция — нет;
— Аксессуары — душ, кран;
— Антибактериальная защита — нет;
— Подводка — нижняя.

Рабочие характеристики:
— Максимальная мощность — 6500 Вт.;
— Максимальное давление — 6 бар;
— Регулировка температуры — нет;
— Максимальная температура нагрева — 80 °C;
— Производительность — 3.7 л/мин (при 25 °С);
— Безопасность;
— Термостат — есть;
— Защита от перегрева — есть;
— Дисплей — нет;
— Степень защиты от воды — 4;
— Индикация включения — нет;
— Индикация нагрева — нет;
— Самодиагностика — нет.

Размеры и вес:
— Высота — 27 см;
— Ширина — 13 см;
— Глубина — 10 см;
— Вес — 1.3 кг.

Защита сухого нагрева. Защита от поражения током. Медные нагревательные элементы обеспечивают надежную эксплуатацию прибора. При открытии крана холодной и горячей воды, нагреватель готов к работе. Только после открытия крана холодной воды включите нагрев воды путем нажатия клавиш на лицевой панели.

Температура горячей воды на выходе зависит от степени открытия крана. Чем ниже расход, тем выше температура горячей воды на выходе. Прибор устанавливается в помещениях со стационарно подведенным водопроводом и электричеством (требуется однофазное электропитание). Запрещается установка нагревателя в помещениях с низкой температурой (ниже 0 °С).

Нагреватель удобен в использовании и установке и экономичен в использовании в связи с минимальными потерями электроэнергии и эффективным расходом горячей воды. Механизм состоит из специальной термостойкой колбы, надежных и долговечных медных нагревательных элементов (ТЭНов) и устройств, контролирующих безопасную работу прибора и гарантирующих его долгое использование. Просим внимательно ознакомиться с данным руководством по эксплуатации до начала эксплуатации.

Краткое описание.

Подключение электроэнергии.

Нагреватель должен быть подключен к электросети переменного тока с напряжением 220 В трехжильным электрокабелем с минимальным сечением провода 3х4 мм2 (медь) с автоматом защиты на 30 А.

Внимание: Требуется обязательное заземление! Во избежание образования воздушных пробок и выхода из строя прибора, монтаж прибора к стене должен производиться строго горизонтально! Следует помнить об увеличении сечения провода, если нагреватель и сам электро-кабель расположены на термоизолированной или нагревающейся стене.

Нагреватель должен быть подключен к электросети постоянно (стационарным методом). Установка нагревателя и подключение электропитания должны производиться специализированной авторизованной организацией или специалистами, имеющими разрешение на проведение работ по монтажу электрооборудования, с соблюдением требований безопасности.

При нарушении требований по установке и эксплуатации прибора гарантийному обслуживанию не подлежит, а изготовитель ответственности не несет. Прибор может быть установлен в любом месте, при условии, что температура в помещении не будет ниже 0 °С.

Подключение к водопроводу.

Нагреватель следует подключать к водопроводной сети с давлением воды от 0,07 до 0,6 МПа. Прибор можно снабжать водой из резервуара, уровень воды в котором должен быть не менее, чем на 4 метра выше уровня прибора. При подаче воды из резервуара потребитель обязан контролировать уровень воды в резервуаре самостоятельно. При снижении уровня воды до минимального прибор необходимо выключить и наполнить резервуар водой.
В случае, если в прибор поступает вода напрямую из скважин, колодцев или водонапорных башен, для его эксплуатации обязательно нужно использовать фильтр грубой очистки для поступающей в него холодной воды.
Фильтр грубой очистки можно приобрести в специализированных магазинах. Если фильтр грубой очистки не установлен, гарантия на изделие не распространяется. Необходимо соблюдать обязательное требование: кран, перекрывающий подачу холодной воды, необходимо установить перед ее входом в прибор. (Правильная установка показана на рис. 1).
Запрещается установка перекрывающего крана на выходе горячей воды из прибора (рис. 2). Запрещается какой-либо другой способ монтажа.

Монтаж.

1. Минимальная мощность нагрева.
2. Отключение прибора.
3. Средняя мощность нагрева.
4. Максимальная мощность нагрева.
• Проток воды контролируется краном на входе воды в прибор. Запрещено устанавливать смеситель и/или перекрывать воду на ее выходе из прибора.
• Строго использовать только комплектные устройства раздачи горячей воды.
• После открытия крана и включения нагрева, необходимо подождать некоторое время (около 15 сек.) для стабилизации температуры нагреваемой воды.
С помощью клавиши регулировки мощности на панели управления можно регулировать мощность и температуру нагрева воды:
кнопка «I» — для установки минимальной мощности нагрева;
кнопка «II» — для установки средней мощности нагрева;
когда нажаты обе кнопки «I» и «II» — выбран режим максимальной мощности нагрева «III».
Температуру воды на выходе также можно регулировать с помощью крана уменьшения или увеличения протока. Уменьшая проток, температура увеличивается, и наоборот.
• Для отключения прибора нужно выключить нагрев воды с помощью нажатия клавиши ON/OFF на лицевой панели. Только после этого закройте кран подачи воды в приборе.

Правила эксплуатации.

Принцип работы прибора. Входящий поток воды нагревается во время протекания через нагревательный элемент (ТЭН) внутри колбы. Температура воды в водопроводной сети может колебаться в течение года (от 3 °С до 20 °С). Зимой для получения комфортной температуры (около 43 °С) проток следует делать меньше, чем летом.
Внимание: Не рекомендуем Вам устанавливать максимальную мощность нагрева при давлении холодной воды на входе менее 0,4 МПа.
Внимание: Не включайте нагреватель, если вода в нем замерзла.
Нагреватель оснащен следующими регулирующими устройствами:
• Нагревательный элемент (ТЭН) включается только при оптимальном давлении воды в диапазоне от 0,07 до 0,6 МПа. Его автоматически контролирует встроенный датчик давления. Если давление воды на входе понижается ниже нормы (ниже 0,07 МПа), встроенный датчик давления сработает и отключит электричество (нагрев воды).
• Датчик температуры выключит электропитание нагревателя, если температура нагреваемой воды чрезмерно повысится. После остывания защитный термостат автоматически вернется в рабочее положение и нагреватель будет снова готов к эксплуатации.

Неправильное обращение с нагревателем и неправильный монтаж могут привести к его поломке и причинить вред пользователю.
• Использовать только в бытовых целях.
Нагреватель не предназначен для промышленного использования.
• Не используйте нагреватель с поврежденным электро кабелем или другими повреждениями. Для диагностики и проведения ремонта обращайтесь в ближайший авторизованный сервисный центр изготовителя в вашем регионе.
• Следите за тем, чтобы электро кабель не пересекал острых краев и не касался горячих поверхностей.
• Никогда не оставляйте включенный нагреватель без присмотра.
• Не позволяйте детям использовать нагреватель без контроля взрослых.
• Тщательно соблюдайте порядок подключения нагревателя, поскольку неправильное подключение приведет к выходу его из строя и может причинить вред пользователю.
• Не меняйте местами позиции входа и выхода воды, т. к. это приведет к поломке нагревателя и может причинить вред пользователю (см. указатели: «вход» обозначен синим цветом, «выход» — красным цветом).
• Нагреватель устанавливается на вертикальной ровной поверхности, строго горизонтально по уровню с расположением водяных патрубков строго вниз.
• Подключение нагревателя в ином положении приведет к его выходу из строя.
• Нагреватель необходимо эксплуатировать только с оригинальной душевой насадкой и/или краном, не допуская их засорения.
• Нагреватель предназначен только для нагрева воды. Не используйте изделие для нагревания других жидкостей, это может причинить серьезный вред нагревателю и пользователю.
• Не подключайте электро провода устройства к водопроводу, газопроводу и т. п.
• Убедитесь в правильном подключении электропроводки (в т. ч. к контуру заземления).
• Перед использованием убедитесь, что параметры Вашей электросети совпадают с характеристиками данного нагревателя.
• Температура воды на входе не должна превышать +35 °С.
• Для использования нагревателя в ванной комнате устанавливать его рекомендуется на высоте больше человеческого роста так, чтобы водяные брызги не попадали на его корпус.
• Запрещается разбрызгивать воду на нагреватель или поливать его.
• При установке прибора в ванной комнате используйте отдельный источник электропитания (в зависимости от места установки нагревателя), специальный медный провод, соединяющий источник электропитания и ванную комнату, соответствующую техническим требованиям нагревателя.

Мощность Сечение медного провода (мм2)
3,5 кВт ≥ 2,5
5,5 кВт ≥ 4
6,5 кВт ≥ 4
• Автоматический выключатель нагревателя должен соответствовать следующим характеристикам:
Мощность Автоматический выключатель (А)
3,5 кВт ≥ 20
5,5 кВт ≥ 25
6,5 кВт ≥ 30
• Подключение электропитания должно производиться только после подключения и проверки водопроводных систем.
• Электро нагреватель должен иметь надежное заземление.
• Строго соблюдайте требования и указания, приведенные в настоящей инструкции, при установке и эксплуатации прибора.
• Прибор должен быть установлен на ровную поверхность стены параллельно полу.
• Перед началом эксплуатации необходимо подключить нагреватель к системе водоснабжения, открыть кран, чтобы из подключенного выхода к нагревателю душа или крана потекла вода, и только после этого включить нагрев.
• При отключении нагревателя сначала выключается нагрев, потом закрывается кран подачи воды.
• Не используйте прибор, подвергшийся сильному охлаждению, дождитесь нормализации температуры.
• Не используйте прибор с поврежденной душевой насадкой или шлангом.
• Не подносите руку непосредственно к месту выхода воды перед использованием прибора, сначала необходимо проверить температуру воды на выходе.

Меры безопасности.

• Необходимо отключить электропитание в случае отключения воды в процессе использования прибора.
• Не используйте штепсельную вилку для подключения прибора к электро сети, для этой цели предназначен специальный медный провод воздушного выключателя. Шнур с вилкой может использоваться в моделях мощностью 3,5 кВт. Воздушный выключатель не является непосредственным контрольным выключателем; частое включение/выключение выключателя может отразиться на его чувствительности и привести к поломке.
• Установка прибора вне помещения запрещена. Установка прибора в помещении, не оборудованном системой водоснабжения и водоотведения, запрещена.
• Перед проведением технического обслуживания или ремонтных работ необходимо отключить прибор.
• Прибор не должен устанавливаться в помещении, в котором температура может опускаться ниже 0 °С.
• Прибор не должен устанавливаться в помещении, в котором возможно попадание воды на него. Он должен быть установлен вертикально для обеспечения нормального функционирования реле потока.

Уход за прибором.

В процессе работы с прибором в отверстиях душевой насадки или крана смесителя может появляться накипь. Это зависит от уровня жесткости воды в регионе использования.
Это снижает эффективность работы прибора (нагрева), ухудшает поток воды и повышает давление воды в нагревательной колбе.
Для предотвращения подобных явлений необходимо осуществлять периодическую чистку душевой насадки или крана смесителя с применением специально предназначенных для этого бытовых химических средств и мягких щеток.
а) Внешняя чистка:
• отключите прибор от сети и дайте ему возможность остыть;
• протрите внешнюю поверхность корпуса прибора с помощью слегка влажной, мягкой тряпочки, а затем протрите насухо. Не используйте для чистки абразивные чистящие средства.
б) Чистка фильтра. Если скорость подачи воды на водонагревателе уменьшилась, необходимо очистить фильтр грубой очистки, установленный на входе холодной воды. Для этого необходимо:
• отключить прибор от сети электропитания и дать ему возможность полностью остыть;
• перекрыть подачу холодной воды;
• открутить шланг подачи холодной воды от прибора, вынуть сетчатый фильтр грубой очистки и промыть его под струей воды;
• восстановить соединительную подводку в обратной последовательности.

Возможные проблемы при эксплуатации.

— вода слишком горячая — увеличить поток воды на входе с помощью крана, очистить трубы подачи воды;
— вода слишком холодная — проверить электропитание, уменьшить поток воды, переключить ступень мощности (повысить мощность нагрева с помощью кнопок на лицевой панели);
— вода долго греется — ограничитель температуры действует после предыдущего нагрева, переключить ступень мощности (повысить мощность нагрева с помощью кнопок на лицевой панели).

голоса
Рейтинг статьи
Читать еще:  Цветной ночник для розетки
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
