Отдельная линия для розеток

Какую бытовую технику нельзя включать вместе в одну розетку под какую технику нужна отдельная линия?

Будем менять электропроводку в квартире.

Какую бытовую технику нельзя включать вместе и одновременно в одну розетку.

Под какую технику нужна отдельная линия?

Отдельная линия нужна для современных электроплит с духовками. Медный трехжильный провод 3*6 хватит его на века с запасом. Фактически общая мощность современной электроплиты с духовкой 10кВт. это максимум.

На розетки в которые будут подключаться электро чайник, утюг, бойлер, стиральная машинка, фен..

хватит автомат на 25 ампер и провод медный 3*2,5. На освещение хватит провода сечением 1,5 медный.

Если в ваших розетках медный провод 1,5 сечения то конечно включать по отдельности электро чайник отдельно от утюга и отдельно от бойлера. На провод с 1.5 сечением нужен автоматический выключатель на 16 ампер. Если поставить на 25 ампер как часто ставят электрики ЖКХ, ТСЖ то может при большой нагрузке сгореть провод. Сам провод нагреется и сгорит изоляция. Останутся голые медные провода в лучшем случае.

Думаю, что раз уж Вы хотите поменять электропроводку в квартире, то в курсе, что сейчас можно ставить только медный провод. Не поскупитесь и ставьте провод сечением не менее 2,5 квадрата. Хотя бы под розетки. Естественно, что под освещение можно пустить провод и поменьше. Желательно под мощные приборы устанавливать отдельные розетки. Особое внимание обратите на линию под электро плиту. Она, пожалуй является самым мощным прибором в квартире ( хотя если планируется ставить бойлер, то и он тоже не слабый ). Поэтому под такие приборы нужно будет тянуть отдельную линию и ставить отдельный автомат. Прежде чем тянуть новую проводку, не поленитесь и сделайте план где и какие приборы будут размещаться. А далее уже будет видно куда какую проводку тянуть. Ведь в этом случае можно будет просчитать какую мощность будет потреблять тот или иной прибор. И ещё. Исходя из своего опыта, могу посоветовать не экономить на розетках. Покупайте качественные розетки, желательно чтобы внутри была керамика. Они прослужат значительно дольше и проблем никаких не создадут.

Отдельная линия (провод от щитка к бытовому прибору) нужна для мощных бытовых электроприборов.

Это кондиционер, электрическая духовка (духовой шкаф), проточный водонагреватель, накопительный водонагреватель (бойлер), стиральная машина, электрическая плита (плиты бывают разной мощности, но в целом, это так) и.т.д.

Одновременно нельзя включать в розетку бытовые приборы суммарная мощность которых превышает допустимую нагрузку и на розетку и на проводку к этой розетки (на кабель).

Например в розетку на 6-10 Ампер, нельзя одновременно включать электрочайник мощностью 1,5 кВт и более и микроволновку мощностью 1,2 кВт и больше.

Их суммарная мощность 1,5 + 1,2 = 2,7 кВт, тут уже нужна розетка на 16 Ампер.

Так же важно учитывать, сечение проводов, материал их изготовления и + о каких розетках идёт речь.

При подключении бытовой техники в одну розетку (через двойники, тройники), важно учитывать и нагрузку на которую рассчитана розетка и суммарную мощность бытовых приборов.

Так, к примеру в розетку на 10 Ампер, одновременно можно подключить бытовые приборы с суммарной мощностью, не превышающую 2,2 кВт.

Это может быть электрочайник + телевизор, или микроволновка и холодильник и.т.п.

Розетка на 16 Ампер выдерживает нагрузку в 3,5 кВт, в неё можно одновременно включать более мощные бытовые приборы, например стиральную машину и термопот.

Обычно при замене электропроводки на новую (медь) на розетки «кидают» медный провод сечением 2,5 квадрата, такой провод выдерживает нагрузку до 5,9 кВт, (сеть напряжением 220 Вольт), вот таблица

Холодильник, хотя он и не относится к мощным бытовым приорам, тоже лучше включать в отдельную розетку.

Это рекомендация от производителя, современные холодильники, это сложная бытовая техника и любые скачки напряжения могут привести к его поломки (а они будут, если в одну розетку с холодильником включать несколько бытовых приборов).

Так же, (это помимо отдельной линии) при подключении мощных бытовых приборов устанавливается УЗО, к примеру УЗО необходимо той же стиральной машине, бойлеру.

А из личного опыта могу добавить, вообще не стоит подключать мощные бытовые приборы через двойники, тройники, одна розетка, один бытовой прибор, это самый оптимальный вариант.

Вопрос конечно достаточно сложный, потому как необходимо адекватно понимать, что такое одна розетка.

Если имеется в виду что провод от автоматического выключателя доходит до какого-то определенного места и в этом месте подключается к розетке, а далее при помощи тройников или каких-нибудь удлинителей к этой одной розетки подключаются различные бытовые приборы, то это одна сторона вопроса.

С другой стороны, если например от автоматического выключателя в каком либо помещении приходит кабель (вводной) и от этого кабеля уже отходят несколько других проводов к какому-то определенному количеству розеток и имеется в виду что в одну розетку сколько приборов можно подключать либо сколько приборов можно подключить в блок розеток которыя запитан от одного кабеля (провода).

И в первом и во втором случае получается что питаться все электрические приборы будут условно говоря от одной разводки, а технически грамотнее сказать от одного провода (кабеля).

Теоретически если вся линия электропроводки (опуская вводной кабель, так как он должен быть достаточно мощным) начиная от автоматического выключателя и прочих систем защиты, далее выбранного сечения кабеля, а также какая выбрана мощность розетки, соответствует суммарной мощности всех электробытовых приборов при максимальной нагрузке, то их можно подключить к (условно говоря) одной розетке. С одним условием, чтобы разводка кабеля и подключение соответствовало мощности электроприборов.

Но так как разводка в квартире или доме в основном осуществляется кабелем с сечением 1,5 или 2,5 квадратных миллиметров, тогда на некоторые отдельные виды электрических приборов лучше всего продолжать свою линии электропередачи, то есть отдельный провод, а также отдельный автомат.

К таким электроприборам в первую очередь относятся электрические плиты, далее водяные электронагреватели, а также некоторые виды приборов электрического обогрева помещения, вентиляционные системы и системы кондиционирования.

К перечисленным выше электрическим прибором желательно подводить отдельный кабель электропроводки либо суммировать мощность данных приборов и прокладывать провода с определенным сечением а также устанавливаются розетки большей мощности.

Отдельная линия для розеток

Все работы выполняются лично

  • > Главная
  • > Контакты
  • > Отзывы
  • > Стоимость
  • > Работы (фото)
  • > Услуги, консультация
    • > Замена (монтаж, электромонтаж) проводки (электропроводки) в квартире, доме, коттедже
    • > Замена проводки (электропроводки) в жилых помещениях
    • > Замена проводки (электропроводки) в комнате (зале, гостиной)
    • > Замена проводки (электропроводки) в комнате (спальне)
    • > Замена проводки (электропроводки) в ванной комнате и туалете
    • > Замена или реконструкция проводки (электропроводки) на кухне
    • > Замена проводки (электропроводки) в коридоре (прихожей)
    • > Замена (реконструкция, монтаж, электромонтаж) проводки (электропроводки) в деревянном доме
    • > Замена (реконструкция, монтаж, электромонтаж) проводки (электропроводки) на даче
    • > Замена (реконструкция, монтаж, электромонтаж) проводки (электропроводки) в подъезде
    • > Замена (реконструкция, монтаж, электромонтаж) проводки (электропроводки) в гараже
    • > Замена (реконструкция, монтаж, электромонтаж) проводки (электропроводки) в подвалах и чердаках
    • > Замена (реконструкция, монтаж, электромонтаж) проводки (электропроводки) в производственных, торговых и офисных помещениях
    • > Замена алюминиевой проводки (электропроводки) на медную
    • > Работы по реконструкции электропроводки. Перенос, замена счётчика
    • > Подключение бытовой техники. Электроплита с духовкой
    • > Сборка, ремонт и реконструкция электрощитов
  • > Акции
  • > С чего начать, как делать?
    • > Безопасная электропроводка. Проектирование и реконструкция
    • > Советы начинающим строить или делать ремонт
    • > Пример реконструкции электропроводки кухни
    • > Пример реконструкции электропроводки кухни. Вариант 2
    • > Реконструкция электропроводки кухни. Ответы на вопросы и комментарии
    • > Кухня. Вопросы, на которые надо ответить
    • > Как защитить электропроводку
    • > Как защитить электропроводку. Немного истории
    • > Что такое реле напряжения. Обзор
    • > Оснастка электрика. Тестер розеток PM6860DR
    • > Как правильно соединить провода. Соединение сваркой
    • > Как правильно соединить провода. Сварочное соединение медных и алюминиевых проводов
    • > Как заменить розетку
    • > Как перенести счётчик. Бюджетный вариант
    • > Как измерить потребляемую мощность и проверить счётчик
    • > Как рассчитать оплату за электроэнергию
    • > Возможные причины большого расхода электроэнергии
    • > Как экономить электричество. Ваттметр PC02600
    • > Как экономить электричество. Ваттметр PC02600. Продолжение
    • > Что полезно знать о счётчике электрической энергии
    • > Как измерять основные электрические величины
    • > Счётчик электрической энергии. Вопросы и ответы
    • > Работа над ошибками
    • > Будь осторожен! Развод возможен
    • > Коротко об электрических щитах
    • > Опыт применения автоматики в нестабильной сети
    • > Выбери (почему именно?) меня
Читать еще:  Стандарты высота установки розеток

permelectric.ru

Новости

спецпредложение

Скидка на работу до 10% подробно

Выбери (почему именно?) меня

Здесь вы узнаете, как найти хорошего мастера и почему лучше обратиться именно к нам. Подробно

Пример реконструкции электропроводки кухни

Пример реконструкции электропроводки кухни

# Схема электропроводки на кухне. Розетка на кухне. Назначение

# Розетки на кухне. Расположение розеток на кухне

# Подключение стиральной и посудомоечной машины. Монтаж электропроводки на кухне

# Электропроводка на кухне своими руками. Что для этого нужно

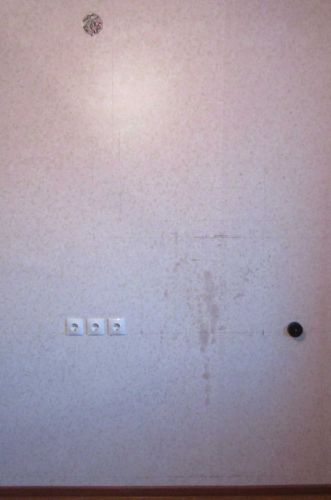

Новостройка. Всё вроде хорошо, только, как это часто бывает, мало розеток на кухне. Да и стоят они не там, где хотелось. Кроме плиты на кухню планируется установить стиральную и посудомоечную машины.

Нагрузки на электросеть серьёзные, если делать вновь, надо проводить 4 линии (шлейфа) от отдельных аппаратов защиты. В данном случае задача усложняется тем, что снова ремонт в квартире делать никто не собирается. Ремонт будут делать только на кухне. Надо обходиться тем, что имеется.

Смотрим, что имеем:

Линия на 3 розетки для рабочего стола. Отдельная линия для плиты, на ней одна розетка.

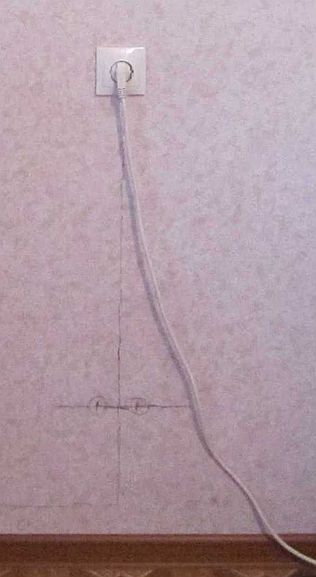

На противоположной стене, розетка запитанная с линии смежной комнаты.

При грамотном распределении и правильном сечении можно всё подключить. Самое главное без снижения надёжности. И ремонт делать нужно будет только на кухне. Приступаем к работе.

Без технических подробностей вот что получилось.

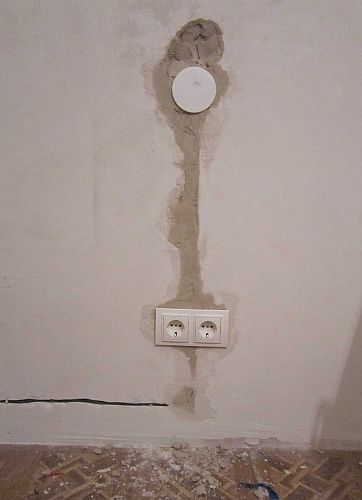

Одну линию используем для розетки, в которую включаем вытяжку и освещение рабочего стола. В эту же линию подключаем розетки для энергоёмкой кухонной техники (микроволновка, чайник, комбайн…)

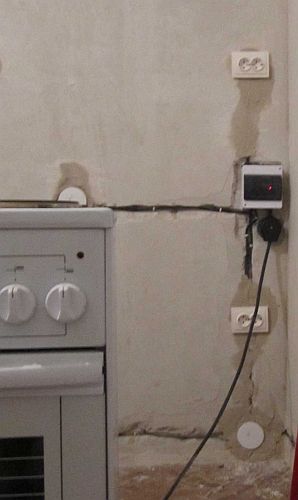

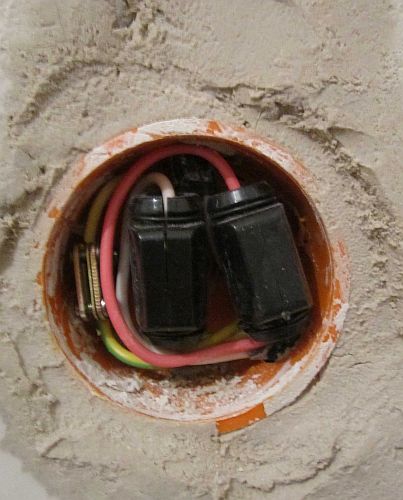

На линию электроплиты, вместо розетки для плиты, устанавливаем распределительную коробку. В ней подключаем распределительный щит кухни.

В щите, через аппараты защиты нагрузки распределены на отдельные линии. Сюда подключены розетки для плиты, посудомоечной и стиральной машины.

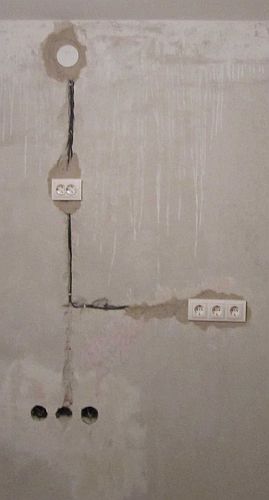

На линию смежной комнаты, вместо розетки, устанавливаем распределительную коробку. В ней подключаем розетки у обеденного стола, линию для холодильников.

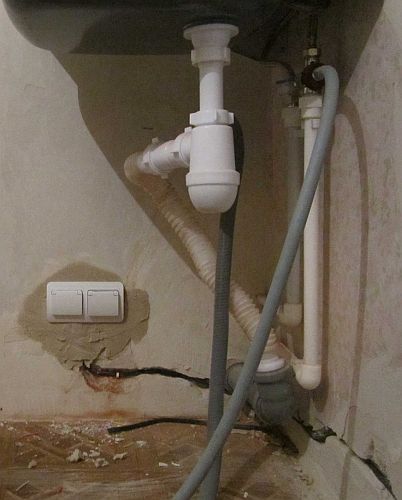

Розетка для посудомоечной и стиральной машины. Разберём подробней.

Розетка расположена довольно близко к водопроводу и канализации. Раковина будет переноситься на другое место, тут будут только трубы. Так что в данном случае нас это не волнует.

В розетку будут подключены две серьёзные нагрузки. В идеале на них надо с квартирного щита вести отдельные линии. Но в данном случае этот вариант не подходит. Пришлось на имеющейся линии рассчитать защиту так, что если нагрузки включить одновременно, напряжение на розетке отключится через незначительное время. Так что не получится одновременно стирать и мыть посуду. Увы, в данном случае, надо чем то жертвовать.

Не устану повторять: пригласите специалиста. Вначале надо сделать надёжную проводку. Главное определитесь, что и где будет установлено. Не все смогут рассчитать сечения проводов и правильно распределить нагрузки. Для правильного выполнения монтажа требуется инструмент, время и умение.

Финальная точка в построении выделенной линии питании: так ли важна розетка?

Бытует мнение, что систему надо строить от розетки. Это, например, подразумевает протяжку отдельного кабеля от щитка и установки специализированной розетки с позолоченными контактами. И вот тут возникает вопрос: а так ли важна эта самая розетка? Т.е. можно ли ограничиться одним лишь медным проводом-моножилой сечением 2,5-4 мм и розеткой типа Legrand, либо же надо заканчивать чем-то наподобие Oyaide, Furutech, HMS?

Ответы

Делал ремонт, не забыл провести выделенную линию. Стало лучше? Не знаю, не помню как играло без нее, да и аппаратура была другая. В итоге мои затраты на реализацию «выделенки» не умножили стоимость ремонта в два раза, хуже не стало точно и она у меня есть. Далее по порядку, кабель питания — какие сложности купить хороший (можно б/у) и попробовать самому? Жалко денег на «шланг», понимаю, сам жалел. Но все таки отжал деньги у себя же и купил, в результате не пожалел и копейки.

Теперь про дядек с отвертками и видео с youtube. «Пацаны идете уже домой», потому-что на кой мне видео чьи-то, если есть собственный опыт? А Вам точно они надо? По мне, эти видосики можно пересматривать и тыкать ими, только если их сам же и снимал. Так что и вам коллеги, очень рекомендую завести собственный опыт, потом можем и обсудить.

Доволен ли я затратами на организацию питания — да конечно нет, а вот результатом доволен. Все эти вещи — питание, кабельная обвязка, виброразвязка, в своей совокупности дают звук системы, а не звучёк дорого муз.центра.

В студиях звукозаписи бывали? Я да. Вот нет у них там никаких выделенок, и провода самые ширпотребные, хоть и xlr в основном. Вся эта индустрия проводов толщиной с анаконду (тоже imho) создана для дебилизации и впаривания малообразованному населению — в профессиональном/концертном/студийном деле заняты инженеры, электрики и т.д., поэтому им метр меди за миллион не впаришь.

не был Тигран, студия звукозаписи, студии звукозаписи рознь как я понимаю.

создана для дебилизации и впаривания малообразованному населению

Ну, малообразованное население пробует и им нравится)

в профессиональном/концертном/студийном деле заняты инженеры, электрики и т.д.

Да бросьте Вы. Профессионалы работают с дорогим оборудованием. На ресурсе же есть интервью с именитыми профи, почитайте.

„Вернейший способ быть обманутым — это считать себя умнее других.“ — Франсуа де Ларошфуко

Профессионалы работают с дорогим оборудованием.

Вообще не обязательно, просто бытовое заблуждение.

ОК, с хорошим оборудованием.

Р.S. хорошее как правило не дешево)

задача студии, как мне кажется несколько в другом. Пишут «поющие трусы», а затем вытягивают звук чтобы получился Бочелли

профессиональном/концертном/студийном деле заняты инженеры, электрики и т.д., поэтому им метр меди за миллион не впаришь.

к приведёшь пример студии где все провода за миллион и сразу: « гыгыгы “ инжинеры, электрики и т.д.” продались за маленькую копеечку, помогают втюхивать населению …»

Ага, именно поэтому наверно хлипкий проводочек Proel, на который и глянуть страшно, стоит копейки, тыщ десять :)) За метр :)) То, что эти провода и прочее выглядит как товар из хозмага, не значит что он стоит недорого.

Теперь про дядек с отвертками и видео с youtube.

Вы, кажется, видео не посмотрели целиком. Это видео-стёб. Просто ради шутки сняли. Очень весело вышло.

Не смотрел целиком конечно), я их вообще не смотрю.

И писал про видео в целом, не только про это.

К Миру еще и с Праздниками.

Все зависит от вашего сетапа, вообще конечно розетки влияют , даже 2 розетки например » Фуру » золото дает чуть мягше саунд, родий приподнимает и делает ярче СЧ/ВЧ, соответственно и вилки такие же, слышал разницу сам неоднократно . ( в гостях на хорошем сетапе ). Понимаю что «закидают тапками», но таково наше бытие. )))

Читать еще:  Электрические розетки для стойки

Да у нашего бытия есть стороны и побезнадежнее, чем организация хорошего питания для аудио. Что, собственно, нужно-то ? Выделенная линия из моножилы — копейки, на ее конце одна хорошая розетка, в нее — фильтр/дистрибьютор, в него — два нормальных кабеля к аппаратам. Фильтр и кабели уже не совсем копейки, но хорошо поискав и подумав, можно при этих покупках уложиться во вполне разумные суммы. А как после этого может заиграть ..

Я очень извиняюсь, а без всего перечисленного никак не играет?

сильно зависит от конкретных аппаратов, как у них реализован блок питания, насколько они устойчивы к помехам и отклонениям напряжения питания.

Но по мне так логичнее заниматься блоками питания а не пытаться что-то отжать из проводов.

Т.е. можно ли ограничиться одним лишь медным проводом-моножилой сечением 2,5-4 мм и розеткой типа Legrand

Можно и даже нужно.

Можно и необязательно моножилу. Что мешает проложить провод ПВ3 или кабель,имеющий многопроволочные жилы?

У последних площадь полезного сечения в местах контакта выше, стоимость не на много выше.

Вообще без проблем ПВ3.

Есть желание — душа просит — сделайте отдельную линию. Не 1 мм2. Можно побольше. Зависит от того, какую мощу будет потреблять ваш сетап. Розетка, для начала, должна быть с нормальными качественными контактами, хорошо подпружиненными. Провода достойно зажаты. И всё остальное — на ваше усмотрение. Просто в импульсе сеть должна отдать быстро нужное количество энергии, желательно без лишних вкраплений, чистый синус 50 Гц. А к вам просьба — если сделаете, ОТПИШИТЕСЬ, как было до и после.

немного изврата в и без того фетешисткую тему. в конце линии можно не розетку а сразу вилку для сетевого фильтра воткнуть, обязательно фурутечную с родием. минус одно звено в источнике помех.

Про подставки для кабелей забыли )) а то ж пол вибрирует, электроны вылетают в атмосфээру )

Вибрация -это серьёзная проблема в промышленности.

Еще б! Там же коты как слоны топочут )) один прыг — 500 кб из потока нафиг ))) (блин, и чо я в ЛИТМО не пошел, сдал же вступительные, там же гораздо интереснее. )

У моих друзей мейн-кун здоровый такой, выглядит как средняя собака)) наверно топает тоже неслабо. Точняк вибрацию нехорошую создает)

PS а вообще розетки, подставки и прочая аудиофильская «ересь» -весьма забавные штуки. И народ ведь постоянно пытается «улучшить» звук с их помощью)

а то ж пол вибрирует, электроны вылетают в атмосфээру )

это не самая большая проблема Представьте что у вас кабель лежит на мраморном полу

Получается что по одному проводу электромагнитная волна распространяется в 2,88 раза медленнее чем по другому! Без подставок никак не обойтись

Ps у вас на каждый вопрос есть график, я в восхищении)

Дорогой комрад Чугункин, я кажется понял причину вашего скептицизма ))
Посмотрите:

SACD — PWM на частоте 2,8224 МГц, по разрешению примерно эквивалентен PCM 24/96, 2 822,4 Кбит/с и 2 304 Кбит/с соответственно.

Теперь вопрос:

Устройство использующее PWM c рабочей частотой 390 KГц — 390 Кбит/с — какому формату эквивалентно по разрешению?

Камрад Никино, я вижу что вы пишете , зрение еще ничего)

У вас уши или электроприбор?)

Как вы умудряетесь слушать музыку среди всевозможных влияний вокруг вас? )

Ps Пришлите фото вашего сетапа с поставками для шнурков. Очень любопытно.

PSPS вот вы графики постите , как на конвейере, к чему . )) Уши ваши то что слышат?

Ps Пришлите фото вашего сетапа с поставками для шнурков. Очень любопытно.

к стыду моему должен признать что у меня не только подставок для шнурков нет но даже и ни одного шипа-конуса аудиофильского или ещё какой виброизоляции

Ножки вот только к усилителям приделал из PBS, но это, сами понимаете, недостаточно эзотерично

Как вы умудряетесь слушать музыку среди всевозможных влияний вокруг вас?

ну что тут скажешь — вселенная в принципе неблагосклонна(( Но правильное сбалансированное питание очень помагает

О, это многое объясняет. Больше глупых вопросов Вам задавать не буду))

Представьте что у вас кабель лежит на мраморном полу

Блин, я не в Кремле живу, у меня паркет )) допустим даже мрамор — мои уши не услышат разницу в прохождении сигнала с отставанием в 0,000000000000000231 миллисекунды, вашим ушам я просто завидую ))

Вообще мрак: дерево — полярный диэлектрик, диэлектрическая абсорбция о-го-го какая

Думаете лучше заасфальтировать? ))

Медными листами застелить :))

wow. спасибо за бизнес-совет. завтра начинаю выпускать аудиофильские «электроноуловители и возвращателинаместо». записывайтесь в очередь. для своих не дорого отдам. по 999 евров

Тигран, здесь с Вами не соглашусь. Про себя говорить не стану, тк могу предвзято относиться) Но, сидели как-то вечером с супругой, музыка играла фоном. Я подложил под акустические провода пластиковые детали от детского конструктора. Она заметила изменения звука и обратила на это внимание. К слову сказать эти измения были не в лучшую сторону, но были.

Хорошо, а как думаете, в слепом тесте результат был бы тот же?

Для нее это и был слепой тест, она не видела момент подкладывания деталей.

Какая розетка нужна для электрической духовки?

Собираетесь подключить электрическую духовку? Узнайте как правильно подобрать розетку в нашей статье.
Современные духовые шкафы и варочные панели становятся нормальным явлением на кухне. Такие бытовые приборы можно эффективно и удобно использовать. Однако для них требуется особый подход при организации для них точки электропитания. В зависимости от модели электрического духового шкафа, может потребоваться оборудование специальной розетки, а также выделенной сети. На некоторых нюансах выбора и установки розетки для духовки, шкафа и варочной панели с повышенной мощностью потребления электроэнергии, стоит остановиться подробней.

Данная статья подготовлена при поддержке специалистов компании LK Studio, российского производителя розеток, выключателей и светорегуляторов. Ознакомиться со всем ассортиментом можно на сайте https://lkstudio.ru/.

Какой должна быть розетка?

Для начала, стоит остановиться на вопросе подходящей розетки. Ее выбор будет напрямую зависеть от параметров самого духового шкафа. Мы смотрим технические характеристики и сопоставляет их с параметрами нашей сети, а также самой розетки. В итоге получаем два варианта установки точки электропитания:

  • с номиналами обычной сети напряжением 220В переменного тока до 16А и мощностью подключения до 3,5кВт;
  • с характеристиками подключаемой мощности более 3,5 кВт.

В домашних условиях квартиры и кухни, особенно это относится к многоэтажкам, мы советуем выбирать вам параметры духового шкафа или варочной панели по параметрам близким к рабочим характеристикам самой электросети. Однако в ситуациях, когда мощность оказывается выше 3,5кВт и до 10кВт, требуется совершенно другое подключение.

Отдельно стоит рассмотреть выбор самих розеток для таких ситуаций. Если брать новую розетку для духового шкафа по мощности до 3,5кВт, то следует покупать качественное изделие, способное длительное время работать без ущерба для себя на нагрузках, близких к номинальным. Такие розетки можно выбрать у самых известных западных брендов. Здесь важно смотреть на их параметры, ведь есть модели, рассчитанные на малую мощность.

Если вы хотите оптимальные розетки по отношению качества и цены, то можно купить электроустановочные изделия российской компании LК Studio. Хорошие материалы, современные технологии, надежность, безопасность и отличное качество удачно сочетаются в серии продукции этого бренда LК60 с их ценой. Отдельно можно выделить отличные возможности самостоятельного формирования дизайна выключателей и розеток этой фирмы. Здесь есть возможность удачно подчеркнуть стиль вашего помещения и дома.

Читать еще:  Установка розетки для электрического духового шкафа

Общие требования

Если варочные панели или духовые шкафы по силе тока и потребляемой мощности вписываются в параметры бытовой электросети, то можно сделать подключение к обычной розетке. Если нет, то требуется вести отдельную линию, а также прокладывать новый кабель, чтобы он соответствовал характеристикам устройства. Для повышенной мощности может потребоваться сеть на 380В, чтобы была возможность вообще сделать подключение духового шкафа.

Возможность подключения духового шкафа к обычной розетке

Есть разные варианты исполнения варочной панели и духового шкафа. Их можно устанавливать в качестве отдельных бытовых электроприборов. Существуют встраиваемые варианты, компактные и полноразмерные. Однако не все они подключаются к обычной бытовой сети электроснабжения 220В.

Также многие варочные панели не имеют вилки вообще. И здесь есть возможность организации точки питания без розетки, а напрямую выделенной линией с подключением через автомат защиты. В этом случае можно не пользоваться розеткой вообще, но этот вариант будет уместен только в том случае, если вам он удобен. Вы должны понимать, чтобы переместить такую варочную панель у вас появятся трудности, ведь у нее нет простого способа отключения от сети. И так, какие розетки нужно использовать, устанавливая такие электроприборы?

Параметры, которые нужно учитывать

Какие параметры необходимо учитывать при оборудовании розетки для духового шкафа:

  • соответствие напряжения электрической сети, здесь имеется ввиду 220 или 380В;
  • наличие или отсутствие провода контура заземления на линии;
  • соответствие розетки и вилки по методу коммутации;
  • сечение токоведущего провода, от которого будет подключаться розетка для варочной панели;
  • технические ограничения самой розетки по току и подключаемой к ней мощности электроприборов;
  • наличие автоматической защиты, здесь имеется ввиду наличие автоматического выключателя и УЗО.

Перед покупкой духового шкафа сразу подумайте над вопросом, как он будет подключен, и где будет располагаться сама розетка.

Расположение и высота розетки

Перед описанием нюансов подключения, рассмотрим вопрос, где должна располагаться сама розетка в кухонном помещении? Существуют ограничения по месту расположения точки электропитания для кухни, о которых важно знать заранее. Розетка должна располагаться не ближе:

  • 30 см. от поверхности пола;
  • 15 см. над поверхностью кухонной столешницы, если вы хотите разместить точку питания для варочной панели в доступном месте;
  • 40 см. от газопроводной трубы;
  • 10 см. от проема прохода или проема окна;
  • 30 см. от варочной поверхности вправо или влево, а также крана с водой.

Некоторые правила являются обязательными для исполнения и описаны в ПУЭ. Поэтому стоит их придерживаться при расположении точки электрического питания для духовки или духового шкафа.

Правила установки

Стоит теперь раскрыть тему установки розетки для духовки или подобного по мощности потребления кухонного оборудования. Мы будем рассматривать тему при условии, что и сама точка подключения, и проложенный под нее провод будут отдельными. Не допускается использование двух или трех мощных приборов от одной розетки, это опасно. В большинстве случаев требуется отдельное и выделенное подключение, нельзя использовать переноску.

Схемы подключения

Также есть разница в схемах подключения. Они будут отличаться в зависимости от модели духового шкафа, а также от той электрической сети, которая проложена у вас дома.

В общем случае, можно отметить такие схемы подключения:

  • без вилки на одну, две или три фазы;
  • однофазное подключение через вилку;
  • двухфазное подключение;
  • трехфазное подключение.

Прокомментируем все эти ситуации, и начнем с самой простой, однофазного подключения.

Однофазная

Под однофазным подключением следует понимать сеть электроснабжения, которая встречается в домах старой постсоветской постройки. Это два кабеля – фаза и нуль. На такую сеть лучше не устанавливать устройства повышенной мощности, ведь нет контура заземления.

С ним эксплуатация относительно мощных приборов бытового назначения существенно более безопасна. Однако если вы все же делаете это, то оставшийся кабель заземления, имеющийся у варочной панели, категорически запрещается коммутировать и подсоединять его к водопроводным трубам, канализации или трубам отопления.

Без вилки

«Без вилки», означает, что любую модификацию бытовых кухонных приборов вы подключаете на выделенную линия без использования розетки, а значит и без использования вилки. Такое подключение осуществляется напрямую на выделенной линии на автомат защиты, также здесь важно установить автомат УЗО, для обеспечения безопасности эксплуатации всей сети электроснабжения.

Для эффективного управления прибором, в такой ситуации часто ставят дополнительно обычный выключатель. Само управление варочной поверхностью осуществляется при помощи блока управления прибора, такого выключателя, а также вводного автомата. Недостатком такой системы является фиксация устройства на кухне, без возможности его передвигать, в случае необходимости.

Двухфазная

Двухфазное подключение будет самым оптимальным, если речь идет об оборудовании, которое по мощности потребляемой электроэнергии не превышает показателя 3,5кВт, и по нагрузке силу тока в 16А. Под двухфазной сетью понимается фаза, ноль, а также фактический встроенный в сеть контур заземления. При подключении вилки и монтаже самой розетки обязательно учитывайте на какую клемму, и какой контакт вы подсоединяете заземление.

Часто такой провод выделен цветом. Если следовать правилам, то он будет желто-зеленого цвета. Однако встречаются и другие цвета. Другими словами, вы точно должны знать, какой провод отвечает за заземление.

Трехфазная

Если мощность духовки превышает 3,5кВт, или вообще приближается к 7-10кВт, то подключение такого оборудования следует делать на трехфазную сеть напряжением 380В. Здесь используются пять проводов:

  • три из них, это фазы;
  • одна линия, это «ноль»;
  • и последняя пятая линия, это контур заземления.

При такой коммутации следует использовать кабель увеличенного сечения 4-6 кв. мм., специальный подрозетник, силовую розетку и силовую вилку. Как видите, подключение такого варочного шкафа требует совсем другого подхода. Если вы оборудуете электроснабжение для таких устройств по мощности, то все элементы должны соответствовать друг другу по параметрам.

Распространенные ошибки

Главными ошибками при выборе питающего кабеля, розетки и прочих электроустановочных изделий, используемых при подключении духового шкафа, является их несоответствие друг другу. Также следует учитывать правильный выбор места на кухне под оборудование розетки. Обязательно следует ставить автомат защиты на вводе на выделенную линию. При подключении контактов в механизме розетки важно правильно подключить заземление, если речь идет о двухфазной сети.

Техника безопасности

Если не упоминать еще раз о выборе места под розетку на кухне, то про технику безопасности можно сказать следующее:

  • все работы следует делать только на обесточенной сети;
  • обесточить следует сеть на вводном автомате, а не только на том, который отвечает за данную сеть;
  • правильно подключайте контур заземления;
  • перед эксплуатацией точки питания прибором или индикаторной отверткой проверьте правильность подключения контактов.

Если вы не уверены, что можете самостоятельно подключить электрическую духовку, то лучше это доверить профессиональным электрикам.

Комментарии для новости “ Какая розетка нужна для электрической духовки? ”

Пришел электрик по заявке из управляющей компании подключать стиральную машинку, отрезал заземление и взял за работу 2000р.

у меня кадр из УК, увидев вилку с тремя штырями (один из которых заземление) — в ступор вошёл, когда в обычной розетке третью фазу не нашёл…. Хорошо, что в вилке контакт не спилил-))))

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
