Как установить двухместную розетку

Отзыв: Розетка электрическая IEK — Пока все работает

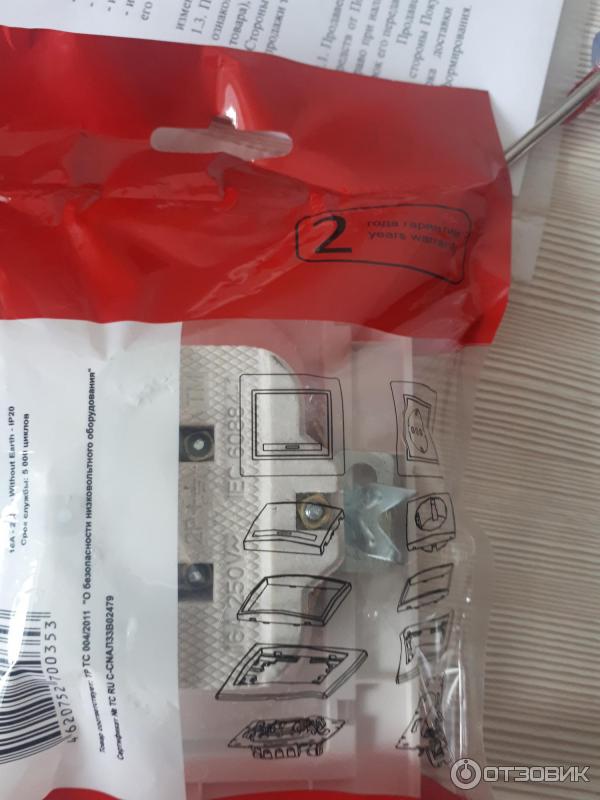

Упаковочка однообразная на все модели IEC. Возможно сейчас и изменилась.
Процесс замены не зафиксировал. Возможно, при замене следующей розетки, сделаю фотоотчет.
Электрика в квартире нарушена. В некоторых местах розетки не работают. Имеет место нарушение проводности, пробито сверлом при монтаже кухонных шкафчиков (судя по дыркам в стене сделали такое предположение). Все это со временем нужно выявлять и восстанавливать. Но это уже при очередном ремонте в квартире. Нет желания обдирать стены вскрывать проводку, дефектовать, восстанавливать целостность.

По случаю решил дополнить отзыв. Сейчас зима 2020 год. Розетка работает исправно. Увидел в инструментах лежит парочка новых розеток. Заменил очередную одноместную розерку на двухместную.

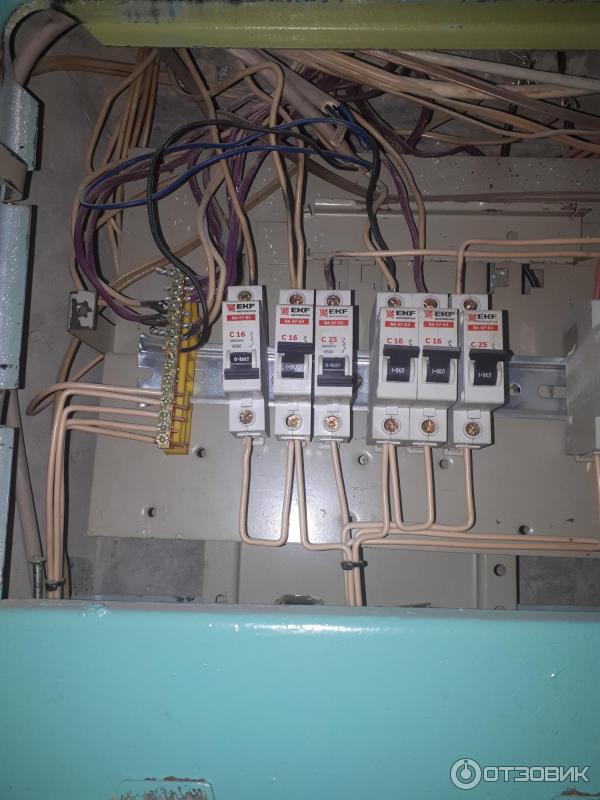

Сначало отключаем пакетник в щитке. Чтобы не ударило током.

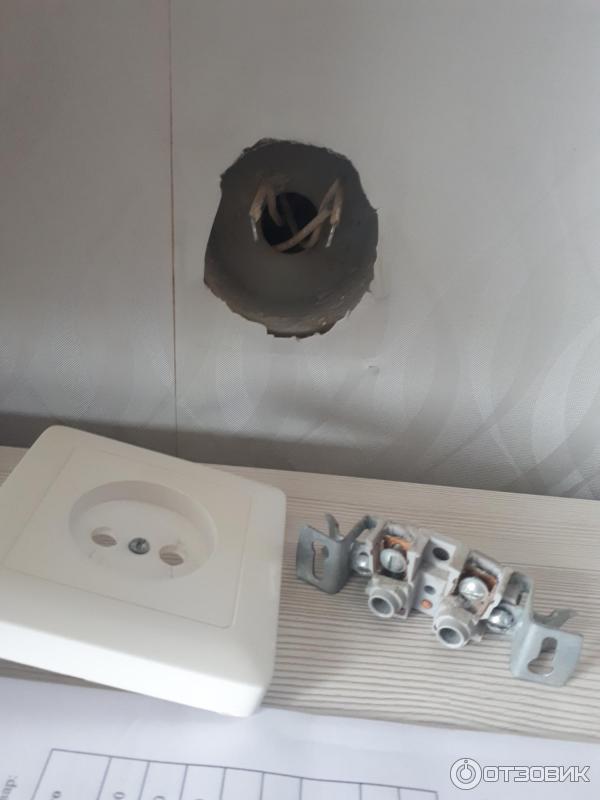

Убрал одноместную розетку.

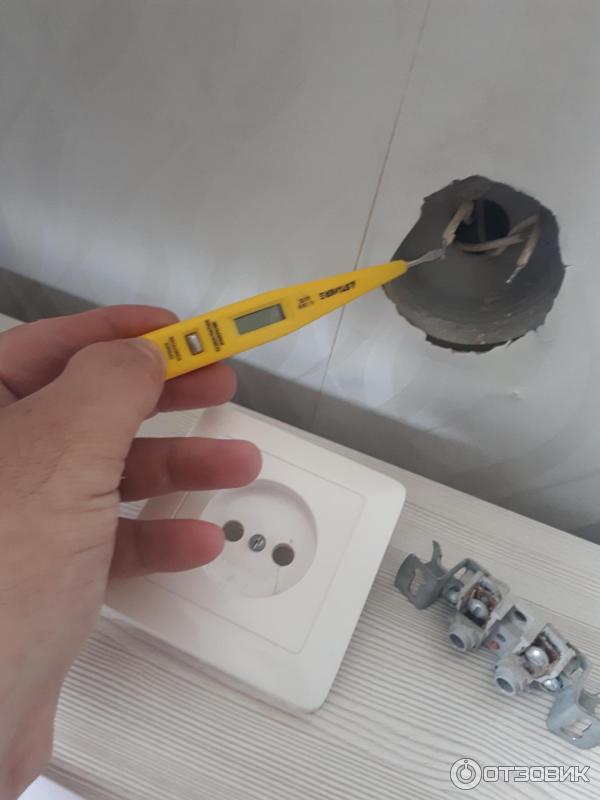

Проверил, действительно ли нет подачи электричества на розетку.

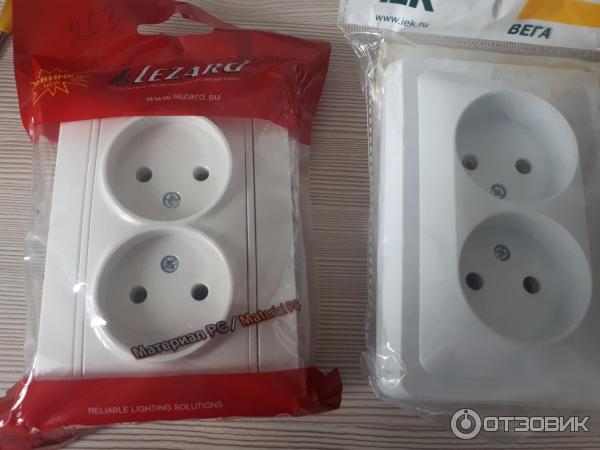

Был вариант поставить двухместную розетку от другого производителя с керамикой, но все же решил пластмассовую.

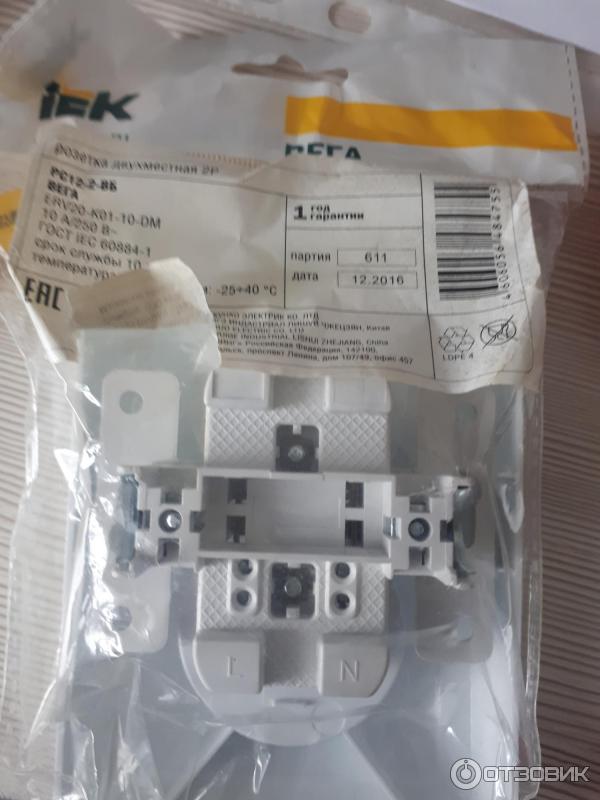

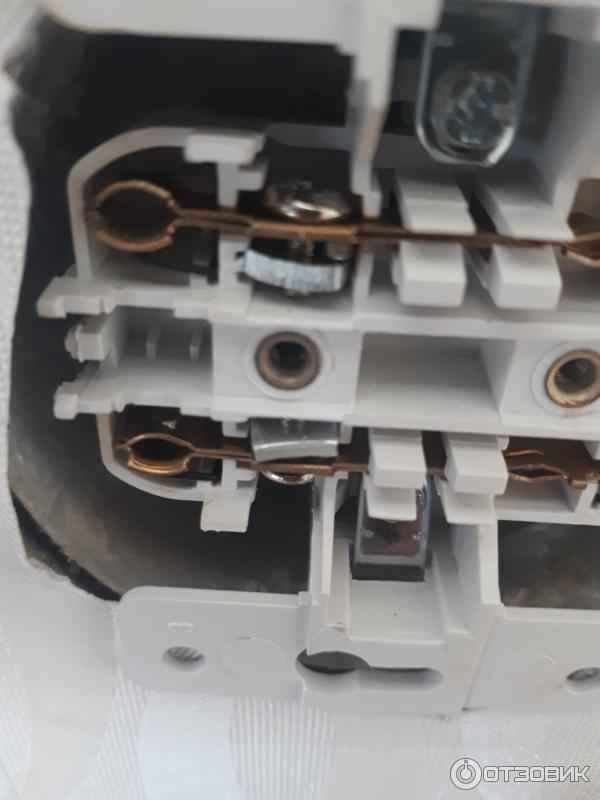

Видны места подвода к закреплению плюса и минуса. Для закрепления заземления не предусмотренно. Хотя провод заземления есть.

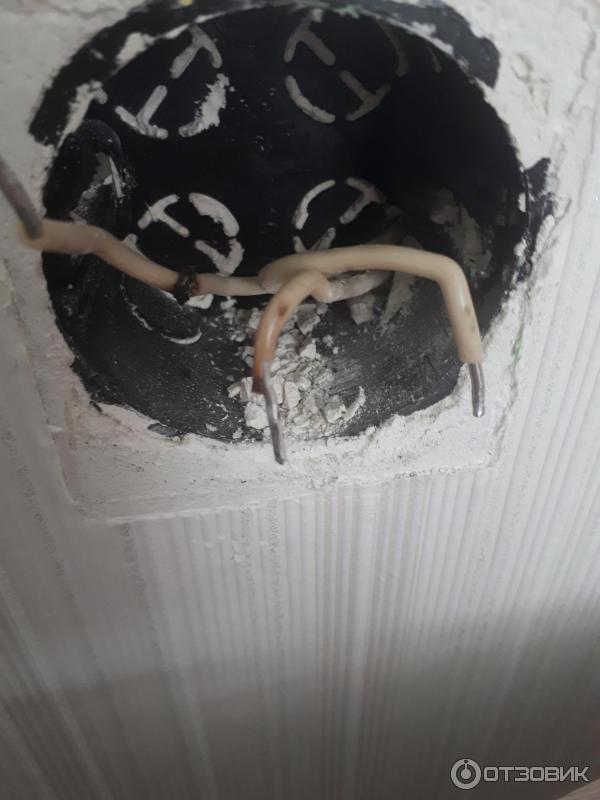

Вскрытие показало коротнувший провод.

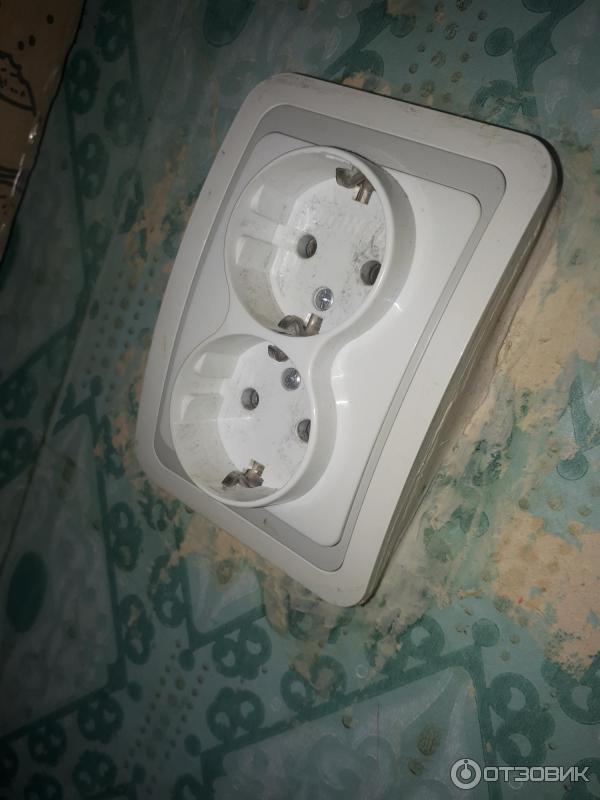

Кстати, вот такая розетка должна быть, у которой имеется выход для заземления.

Коротнувшие места проводов я изолировал. Заземление заизолировал и спрятал, раз нет возможности закрепить в гнездо розетки.

Забыл сказать, заранее нужно установить, что и где отключает пакетник.

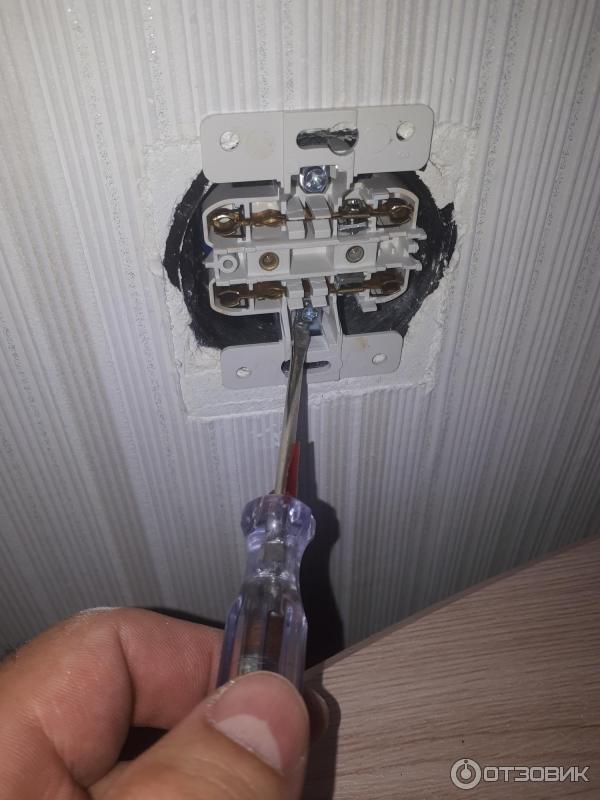

Закрепляем розетку в подрозетник с помощью болтиков, которые действуют на раздвижные усы.

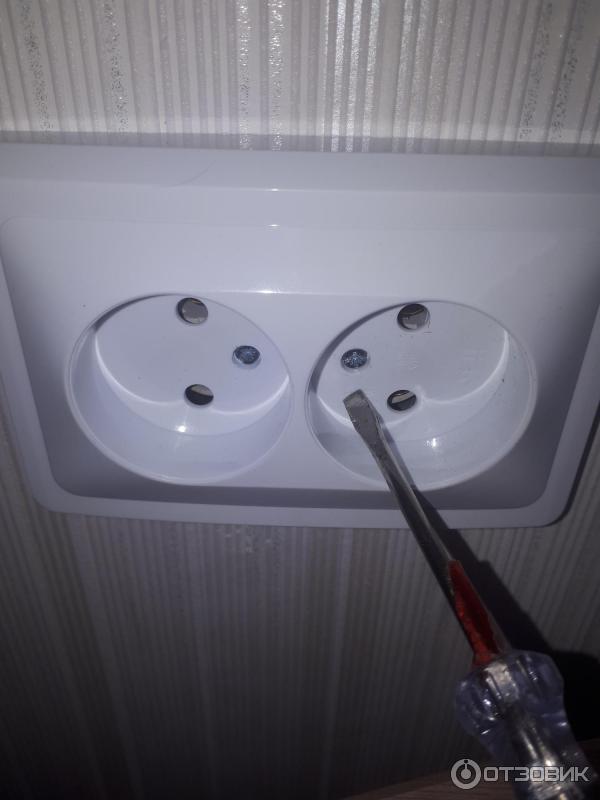

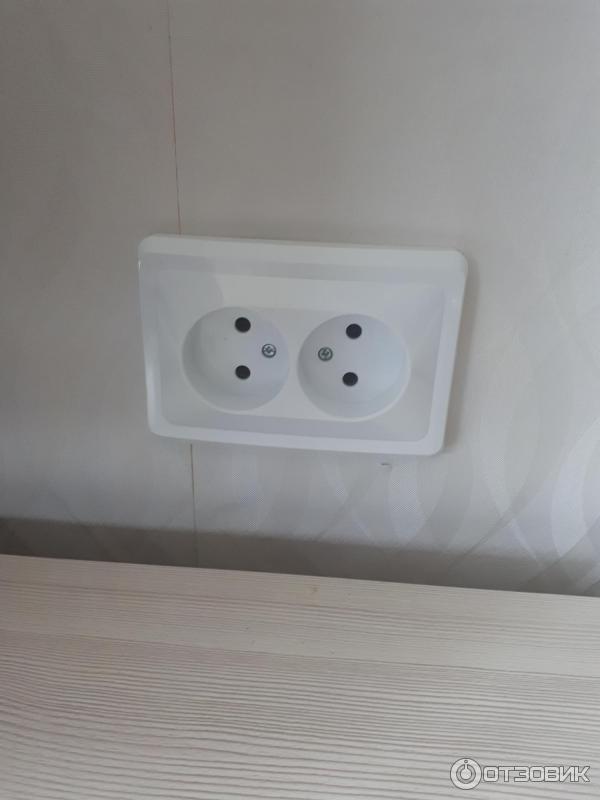

Устанавливаем корпус розетки. Уровень на глаз, мне этого достаточно.

Подключение компьютерной розетки в Екатеринбурге

Чтобы начать, уточните пожелания к электрику

Примеры работ электриков

Установка розетки — отзывы

267 отзывов оставили клиенты за последние 12 месяцев. Из них 246 — положительные.

Сергей оставил отзыв

Монтаж электропроводки, Установка розетки

Екатерина оставилa отзыв

Монтаж кабель-канала, Установка розетки

5,0 · 139 отзывов · Очень хвалят

Ирина оставилa отзыв

Мелкие электромонтажные работы, Монтаж электропроводки, Установка розетки

4,63 · 16 отзывов

Николай оставил отзыв

Установка электросчётчиков, Установка электрощита, Установка розетки, Установка выключателя, Замена электропроводки

4,96 · 26 отзывов

Денис оставил отзыв

Установка розетки, Установка выключателя, Замена электропроводки

Станислав оставил отзыв

Монтаж электропроводки, Установка розетки

Семен оставил отзыв

Монтаж кабель-канала, Установка розетки, Замена электропроводки

Специалист из Челябинска

4,98 · 106 отзывов

Pavel оставил отзыв

Монтаж кабель-канала, Установка розетки

4,79 · 77 отзывов

Кирилл оставил отзыв

Монтаж электропроводки, Установка розетки, Установка выключателя, Установка точечных светильников

Задачи, которые доверили Профи

27 сентября 2021

Установка розетки, установка силовой розетки

4,53 · 87 отзывов

21 сентября 2021

4,53 · 87 отзывов

20 сентября 2021

4,96 · 74 отзыва · Очень хвалят

25 сентября 2021

25 сентября 2021

14 сентября 2021

27 сентября 2021

Установка розетки, установка силовой розетки

15 сентября 2021

Установка розетки, установка силовой розетки

4,53 · 87 отзывов

Заработайте на том,
что делаете лучше всех

Услуги, востребованные клиентами в этом году

Цены: от 100 до 300 ₽ / усл.

Цены: от 100 до 300 ₽ / усл.

Цены: от 100 до 300 ₽ / усл.

  • Подключение компьютерной розетки — 1916 мастеров на Профи
  • 262 отзыва о специалистах по ремонту
  • Подключение компьютерной розетки в Екатеринбурге — выбирайте специалиста, учитывая цену и рейтинг

Вам нужен порядочный исполнитель? Если хотите получить услугу высокопрофессионально и неотложно, то обращайтесь к мастерам с Профи. В Екатеринбурге много профессиональных и обязательных профессионалов и почти все они у нас и ждут ваши обращения!

Читать еще:  Бензопила гудлак 4500 розетка

Подключение компьютерной розетки выполняется классно и бдительно, только если специалист работает квалифицированно. А наши эксперты любые задачи, неважно, незамысловатые или безнадёжные, выполнят обязательно и безотлагательно.

Виды и типы розеток внутренней установки

В настоящее время в продаже доступен огромный ассортимент розеток и выключателей самых различных брендов. Все они несут одну и ту же функцию, но делятся на разные категории и области применения. В разных государствах используются различные типы и стандарты розеток.

стандарты розеток

Розетки с заземлением и без

Розетки без заземления пригодны для установки лишь в тех помещениях, где отсутствует третий провод (заземление). В основном это многоквартирные и частные дома до 1995 – 2000 года, без каких либо вмешательств и изменения электропроводки. В подобных зданиях заземление не было предусмотрено, поэтому ни какого смысла в установке трех контактных розеток нет. Если же заземление присутствует, в том или ином помещение, то не стоит упускать этот момент и сделать выбор, в пользу трех контактных розеток с заземлением.

Влагозащищённые

Имеют герметичную крышку, которая обеспечивает защиту, от попадания влаги, в то время когда отсутствует подключение электрических приборов. В большинстве случаев устанавливается в ванных комнатах, иногда кухнях (если розетка находится вблизи с раковиной) и других помещениях с повышенной влажностью.


Бытовые розетки

Бывают двух типов, с одним или двумя позициями для подключения техники. Если доступно только одно посадочное место (подразетник), то целесообразнее будет установить двухместную розетку, это позволит свести к минимуму использование тройников. Одноместные розетки в свое время получили широкое применение в группе модульных установок.


Модульные розетки

Устанавливаются от двух и более одноместных розеток, впоследствии объединенных в одну общую рамку. Каждая модульная розетка занимает отдельное посадочное место. Это достаточно удобно, если в одном месте необходимо установить 4 или более розеток.

Розетка с таймером

Их в основном используют для обеспечения безопасности людей и жилища. В розетку встроен регулятор сигналов вкл/отк с помощью которого можно задать время работы того или иного прибора. Таймеры бывают также электронные.

Со шторкой для защиты детей

Данные розетки применяют в семьях для защиты детей от попадания тока. Шторки открываются одновременно при введении контактных металлических штырьков вилки. Шторки бывают разных видов, их различают по способу открытия.

Розетка с УЗО

При перепадах напряжения срабатывает устройство защиты отключения, некоторые хозяева используют данный вид розеток в удлинителях.

С ваттметром

Используется чтобы определить сколько прибор потребляет мощности. Идеально подойдет для офисов и промышленных предприятий.

розетка с ваттметром

Розетка с USB

Предназначена для подключения различных девайсов без использования переносного блока питания.

GardenWeb

Электрические соединители, резьбовые патроны

Конструкции контактов. Стационарно устанавливаемые розетки, штепсельные вилки, розетки для монтажа на проводе, разветвители, удлинители и удлинители-разветвители образуют многочисленную группу электроустановочных устройств — электрические соединители. Прежде их называли штепсельными соединениями. По сравнению с другими электроустановочными устройствами они находятся в более тяжелых условиях эксплуатации, так как подвергаются механическим воздействиям при каждом включении и отключении. В результате из-за ослабления контактных соединений они перегреваются и возникают повреждения электропроводки. Кроме того, электрические соединители — это наиболее вероятные места в проводке, где возможно поражение током. В помещениях розетки следует располагать у каждого электроприемника, исключая стационарно установленные светильники. В этом случае сокращается число операций с соединителями, снижается вероятность электротравмы и уменьшается износ контактной системы.

Читать еще:  Расстояние от мойки до розетки пуэ

В бытовых электроустановках напряжением 220 В при силе тока до 16 А применяют электрические соединители с цилиндрическими контактами, надежность работы которых обеспечивается тем, что одну часть контактной пары делают пружинящей. В современных конструкциях — это гнезда розетки; в прежних — разрезные штифты вилки. Хотя в эксплуатации находится еще много исправных соединителей устаревшей конструкции, следует решительно отказываться от их дальнейшего использования. Если вилку с разрезными штифтами включить в розеточную часть современного соединителя, то его контактные гнезда сдавят штифты и последующее применение такой вилки станет опасным; новые же вилки с цельными штифтами в паре с непружинящими гнездами старых розеток не могут создать надежного контакта. Кроме того, в розеточную часть некоторых соединителей выпуска прежних лет можно было вставлять только один штифт вилки, что недопустимо по условиям электробезопасности.

Диаметры штифтов у вилок и отверстий для их прохода в розетках рассчитаны так, что невозможно включить электроприемник на силу тока большую, чем допускает электропроводка, при условии, что номинальный ток розетки соответствует допустимому току, а номинальный ток вилки не меньше силы тока, потребляемого электроприемником. Для номинального тока 1…6,ЗА применяют штифты диаметром 4 мм, для токов 10 и 16 А — диаметром 4,8 мм; расстояние между осями штифтов у этих соединителей одинаковое — 19 мм. Диаметр отверстий в розетках на 6,3 А — 4,5 мм, поэтому в них не могут быть включены вилки на 10 и 16 А.

Условия применения. Электрические соединители (рис. 1, 2) выбирают в зависимости от условий эксплуатации и класса защиты используемых электроприемников.

Плоскость корпуса вилочной части соединителей для приборов классов 0 и 01, касающуюся розеточной части, выполняют в виде круга диаметром 36 мм. Это делает невозможным включение такой вилки в розеточную часть соединителя для приборов класса I и, кроме того, дополнительно защищает пользующегося электроприбором от прикосновения к токоведущим штифтам при включении и отключении.

У приборов класса защиты II вилки на 6 и на 10 А могут входить в розетки с заземляющим контактом благодаря фасонной конфигурации в виде круга с выемками для прохода заземляющих контактов и выступов на корпусе розетки. Для номинального тока 1…4 А корпус вилки делают меньшего размера, а от случайного прикосновения к штифтам защищают изоляцией их части, прилегающие к корпусу.

До 1980 г. в бытовых электроприборах класса защиты I применяли соединители с тремя плоскими контактами (рис. 3). Хотя такие соединители продолжают выпускать для замены вышедших из строя, лучше вместо них использовать соединители с цилиндрическими токоведущими штифтами и плоским контактом для заземления.

Розеточные части электрических соединителей для стационарной электропроводки выпускают квадратной, прямоугольной или круглой формы в различном цветовом оформлении для открытой и скрытой установки.

Когда требуется в одном месте пользоваться несколькими электроприемниками, можно вместо соответствующего числа розеток установить двухместную розетку или применить разветвитель (рис. 4). При этом следует иметь в виду, что суммарная сила тока не должна превышать значения, нормируемого для одноместного соединителя.

При необходимости подключения электроприемника там, где отсутствует розетка, применяют удлинители или удлинители-разветвители. Их вилочную часть выполняют, как для приборов класса защиты II, а розеточную — класса 0. Удлинители и удлинители-разветвители на два направления со шнуром длиной 4 или 6,3 м делают неразборными; в удлинителях-разветвителях на три направления (с трехместной розеточной частью) используют неразборную вилку, на другом конце провода монтируют розеточную часть. Для личного подсобного хозяйства удобны удлинители-разветвители в виде рулетки или барабана с проводом длиной до 25 м.

Читать еще:  Розетка детские куртки зимние

Опыт эксплуатации неразборных вилок показал их преимущества перед разборными. Поэтому намечается переход на более широкое применение вилок, армированных проводами в заводских условиях, а разборные предполагается использовать в основном для замены непригодных к дальнейшей эксплуатации.

Вместо монтажа рядом расположенных выключателей и розеток лучше применить одно комбинированное электроустановочное устройство. Для скрытой проводки выпускают блоки, в которые могут входить от одного до трех выключателей и одна-две розеточных части, но общее число аппаратов в комбинированном устройстве не должно превышать четырех. Блок для открытой проводки содержит один выключатель на 4 А и одну розеточную часть соединителя на 6,3 А без заземляющего контакта (рис. 4).

Защита от прикосновения к токоведущим частям. Чтобы предотвратить случаи поражения детей электрическим током, в жилых зданиях необходимо использовать розетки с устройством, закрывающим доступ к токоведущим частям при вынутой вилке. Таким устройством служит откидная или поворотная крышка, которую применяют только в розетках без заземляющего контакта. Вилочную часть соединителя вводят в отверстия поворотной крышки до упора, затем поворачивают вилку вместе с крышкой и только тогда получают доступ к контактным гнездам. При вынимании вилки крышка розетки под действием пружины вернется в исходное положение. Если розеточные части электрических соединителей не оборудованы защитой, применяют заглушки, специально предназначенные для защиты детей от прикосновения к токоведущим частям розеток.

Резьбовые патроны для электрических ламп. Различают патроны трех видов по номинальному диаметру резьбового цоколя ламп: Е14, Е27 и Е40. Патроны Е14 используют в маломощных светильниках, а также в холодильниках и швейных машинах; Е40 — в облучательных установках с мощными лампами, в светильниках производственного назначения и для наружного освещения; в остальных случаях применяют патроны Е27.

Для современной конструкции патронов Е14 и Е27 характерно то, что непосредственно к резьбовой гильзе напряжение не подключают. Один провод присоединяют к боковому контакту, входящему в соприкосновение с цоколем лампы при ее ввертывании в патрон до упора, другой — к центральному контакту. При этом обеспечивается безопасность при установке или замене ламп. Когда лампа находится в рабочем положении, корпус патрона закрывает доступ к ее цоколю, а когда лампа не завернута до конца, напряжение на цоколе отсутствует.

Патроны Е27 выпускают нескольких разновидностей: для встраивания в арматуру; с ниппельным креплением и вводом проводов через ниппель; подвесные с ушком, фланцевые (потолочные и стенные). У всех этих патронов контактная часть вкладыша рассчитана для подключения проводов сечением от 0,75 до 2,5 мм2. Контактные зажимы вкладышей предусматривают как втычное присоединение проводов, так и традиционное — кольцом, образованным на конце провода, под шайбу и винт.

Патроны Е14 и Е27 выпускают только в пластмассовых или керамических корпусах.
