Какой прибор будет незаменим при работах в полевых условиях и в качестве измерительного инструмента при оперативных выездах специалистов для устранения неполадок? Ответ на этот вопрос предоставляет новая серия комбинированных измерительных приборов Актаком в компактном корпусе ADS-204x. Несмотря на небольшие размеры, которые сопоставимы с обычным смартфоном и малый вес, новые приборы могут совмещать в одном корпусе до трех полнофункциональных измерительных устройств: цифровой двухканальный осциллограф, 4 ½ разрядный TrueRMS мультиметр и генератор сигналов специальной формы. Новые приборы питаются от двух аккумуляторов с возможностью зарядки от USB интерфейса.

Как пользоваться токовыми клещами

Токовые клещи позволяют измерять постоянный и (или) переменный ток. Если знать, как пользоваться токоизмерительными клещами, можно самостоятельно определить токовую нагрузку и подобрать кабель для проведения в помещении или к хозяйственным постройкам.

Своевременное обнаружение межвиткового замыкания предотвратит электродвигатель от выхода из строя. При покупке можно проверить заявленную мощность электрооборудования и купить более качественную продукцию.

Кроме измерения тока разные виды этого прибора способны производить другие полезные измерения, предоставляя владельцу широкие возможности.

Что измеряют токоизмерительными клещами?

В первую очередь, для чего предназначены токоизмерительные клещи, так это, конечно же, для измерения тока. Причем измеряемая величина намного превышает величину, измеряемую мультиметром.

В зависимости от конструкции можно производить только измерение переменного тока или тока любой формы. Для домашнего использования выпускаются клещи с рабочим напряжением до 1 000 В, для электротехнического персонала используются приборы, способные работать при напряжении до 10 000 В.

Современные приборы, кроме этого, могут измерять напряжение, частоту, мощность. Более универсальные приборы снабжены мультиметром со всеми его функциями. Один такой прибор способен заменить несколько простых приборов. Рассмотрим, как пользоваться токовыми клещами, для этого разберем, как они работают.

Принцип работы токовый клещей

Принцип работы токоизмерительных клещей одновременно сложный и простой. Если объяснить в нескольких словах, то для измерения тока классическими клещами используют трансформатор тока.

Помещенный в середину ферромагнитного кольца испытуемый проводник образует первичную обмотку. На этом же кольце намотана вторичная катушка. Когда по проводнику проходит ток переменной частоты, вокруг него образуются переменные магнитные поля. Эти поля пронизывают сердечник, наводя в нем Э. Д. С (электродвижущая сила).

Эта ЭДС пронизывает витки вторичной катушки и создает в ней некое напряжение. Далее это напряжение усиливается или сразу поступает на измерительный прибор.

В цифровых приборах полученный сигнал обрабатывается встроенной в прибор микросхемой и выдает требуемый вывод измерения, будь то сила тока, частота, напряжение или другие показания. Если совместно с клещами используется мультиметр, то в корпусе прибора размещена другая микросхема, а на самом корпусе размещены клеммы для щупов.

Такие приборы относительно просты в изготовлении и стоят дешевле других видов. Однако у них есть существенный недостаток – ими невозможно произвести измерение постоянного тока.

Почему невозможно? Трансформация происходит только с меняющимися величинами, для напряжения и тока лучшим вариантом будет синусоидальная форма – плавно меняющаяся величина во времени. В постоянном токе таких изменений нет, поэтому по магнитопроводу движения э. д. с. не будет.

Что же поможет измерить постоянный ток? Это датчик Холла. Не вдаваясь в подробности, рассмотрим эффект Холла.

Если через плоский проводник пропускать ток, он будет проходить по всей поверхности проводника, но если перпендикулярно поверхности подвести магнитное поле, то носители заряда будут отклоняться к одной из сторон проводника.

Благодаря такому отклонению на боковых сторонах проводника появится разность потенциалов. Если эти разности соединить проводником, то через него пойдет электрический ток.

На этом принципе работает датчик Холла. Вокруг проводника, по которому проходит ток, образуется электромагнитное поле, независимо от того используется постоянное или переменное напряжение.

Это поле воздействует на датчик и создает в нем электрический ток, который поступает на микросхему и обрабатывается ею. При изменении направления движения магнитного поля будет меняться и направление движения электрического тока в датчике.

Для чего используют катушка Роговского

Еще одно устройство, способное отслеживать переменный электрический ток, – петля Роговского. Представляет собой гибкий соленоид – катушка с воздушным сердечником. Особенностью является гибкий каркас, на котором намотано не менее 10 000 витков провода. Сама намотка тоже представляет интерес.

Провод протягивается по всей длине каркаса, а затем наматывается на каркас поверх протянутого провода. В результате входной и концевой концы катушки оказываются на одной стороне.

Во время замера тока катушку оборачивают вокруг проверяемого провода. Когда по проводу протекает ток, в катушке создается небольшое напряжение, которое подается на чувствительный прибор или tranducer – устройство, повышающее амплитуду сигнала. Используется для измерения больших токов, для домашних целей он малоэффективный.

Конструкция токовых клещей

Отличительной чертой токовых клещей служит разъемный механизм – клещи, которые разъединяются при нажатии на специальную клавишу на боковой поверхности корпуса.

При этом нет необходимости разрывать измеряемую электрическую цепь, как это требует измерение мультиметром. Если в приборе питание поступает от батарейки, то для сохранения ее заряда внерабочем состоянии на корпусе имеется кнопка отключения питания.

Нежелательно заменять батарейку на аккумулятор, даже если прибором пользуются часто, так как аккумуляторы нуждаются в периодичной подзарядке, а долго находясь в разряженном состоянии, быстро теряют емкость.

Обычно на всех токовых клещах присутствует галетный переключатель, позволяющий выбрать необходимую функцию. Исключение составляет автоматический прибор, где все переключения совершаются в автоматическом режиме.

В нем есть возможность пользоваться одновременно токовыми клещами и мультиметром. Некоторые модели снабжены кнопкой RUSH, при нажатии на которую можно произвести замер максимального или пускового тока. Например, во время пуска электродвигателя или загорания лампы накаливания.

На некоторых приборах есть кнопка заморозки показаний, это очень полезная функция, когда необходимо произвести измерение в труднодоступном месте. При повторном ее нажатии значение сбрасывается.

Иногда может потребоваться пользоваться прибором в темное время суток, для этого может присутствовать кнопка подсветки дисплея. При покупке лучше сразу поинтересоваться, производится отключение подсветки автоматически или в ручном режиме? Второй способ дает возможность не беспокоиться о том, что подсветка отключится в самый неподходящий момент.

Токоизмерительные клещи с датчиком Холла, кроме всего перечисленного, снабжены кнопкой обнуления показаний. Поскольку датчик очень чувствителен к магнитным полям, то перед началом измерения его необходимо обнулить. Теперь рассмотрим, как пользоваться токоизмерительными клещами на практике?

Измерение переменного тока

Любое измерение начинается с выбора необходимой функции и установки чувствительности прибора. Для этого необходимо с помощью галетного переключателя выставить род тока и предполагаемую величину тока.

Если измеряемый ток неизвестен даже приблизительно тогда начинают с самого большого показателя. Обычно после первого измерения уже можно составить представление о том, с каким током имеем дело. Поэтому если необходимо, поворачивают ручку переключателя на меньшую величину.

После того как род и сила тока выбраны, раскрывают клещи, вводят провод внутрь магнитопровода и закрывают клещи. На табло высвечивается действующее значение. Если при замерах на индикаторе появляется цифра 1, это говорит о слишком большом токе.

Переключатель необходимо установить на более высокое значение, либо, если он уже стоит на максимальном значении, прибор не подходит для такого значения тока. Но такое бывает крайне редко, например, большой ток измеряют мультиметром.

Еще бывает другая ситуация. На приборе стоит минимальное значение, а на табло высвечиваются черточки. Такое бывает при слишком малых токах, прибор не может считать значение.

Измерение постоянного тока

Такое измерение ничем не отличается от предыдущего. Следует лишь отметить, что если в токоизмерительных клещах используется трансформаторная система измерения, они не смогут измерить постоянный ток, на табло будут показаны только черточки.

Выходом в какой-то степени может послужить мультиметр, правда, в этом случае придется разрывать измеряемую цепь, да и сила тока должна быть до указанного на приборе значения.

Как правильно измерять токовыми клещами

Погрешность при измерении малых токов довольно большая, причем у автоматических клещей она больше. Однако, при превышении тока свыше 1 А эта погрешность снижается. Из этого можно сделать вывод: малые токи лучше проверять мультиметром, а большие – клещами.

Те, кто не знает, как пользоваться токоизмерительными клещами, могут произвести замер целого кабеля и получить в результате почти что ноль, хотя на самом деле, по кабелю течет ток.

Это происходит потому, что по фазному и нулевому проводу идет один и тот же ток, но разного направления. В связи с этим их магнитные поля противодействуют друг другу, и в результате получается ноль. Поэтому измерение производится только на одном проводнике.

Это существенный недостаток, так как не всегда есть возможность найти разъединенный кабель. Обычно разъединение встречается в автоматах и на вводе.

Во всех других случаях можно пользоваться небольшим удлинителем с разъединенными проводами. Испытуемый прибор подключают через удлинитель и производят замеры. Это особенно удобно, когда необходимо замерить слишком маленький ток.

Как измерить малый ток — полезная «хитрость»

На корпусе прибора показаны пределы измерений, ниже которых он не реагирует. Можно ли все-таки измерить эти малые токи? В принципе, да. Для этого необходимо увеличить мощность электромагнитного поля.

Если по проводнику идет мощность с 1 зарядом, то два таких провода дадут уже 2 заряда и так далее. Добиться этого можно простым способом. Клещи раздвигают, вокруг одной клешни обвивают провод столько раз, во сколько хотят увеличить его мощность.

Затем клещи закрывают и производят замер. Чтобы получить исконный результат, полученное число делят на число витков.

Этим же способом можно примерно замерить утечку тока, только в этом случае используют не один провод, а весь кабель. Как уже выше было рассмотрено, в этом случае происходит измерение не протекающего тока, а расхождение между током в фазном проводе и в нулевом.

При нормальных условиях эти токи должны быть равны, но если где-то плохая изоляция и часть тока «уходит» в землю, то в фазном проводнике ток будет больше, а в нулевом меньше. Эту разницу прибор заметит.

Правила безопасности при работе

Токоизмерительными клещами можно работать только на том напряжении, на которое они рассчитаны. Если измерение производится на оголенных проводниках, находящихся под напряжением, то необходимо использовать средства индивидуальной защиты: диэлектрические перчатки, резиновые коврики и так далее.

Рядом должен присутствовать человек, знающий, как можно обесточить этот участок или как освободить потерпевшего от влияния электрического тока. Соблюдение этих правил может стоить кому-нибудь жизни.

Токоизмерительные клещи Fluke 319

• Производитель: Fluke
• Артикул: 4092720
• Модель: 319
• Гарантия: 1 год
• Наличие: Есть в наличии

• 16 354 р. 13 080 р.

Нашли дешевле? Получите скидку!

Мы получили ваше сообщение и перезвоним вам

Мы получили Ваше сообщение и обязательно свяжемся с Вами.

Резервировать

Резерв товара

• Описание
• Характеристики
• Спецификации
• Загрузки
• Отзывы (3)

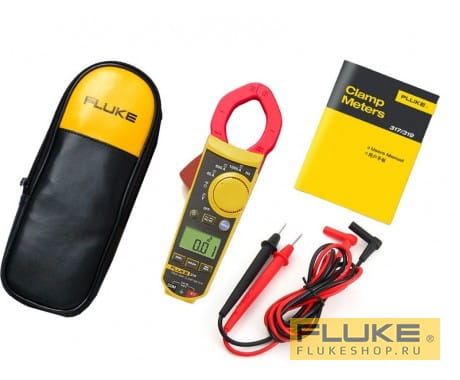

Fluke 317 и 319 разработаны в соответствии с эргономичной концепцией, они удобно лежат в руке и позволяют легко работать в ограниченном пространстве. Эти небольшие и прочные токоизмерительные клещи идеально подходят для измерений силы тока до 1000 А (319) в тесных кабельных отсеках. Fluke 317 и 319 также имеют функцию измерения постоянного и переменного тока и большое разрешение для нагрузок меньше 40 A. Помимо компактного размера и впечатляющего набора функций Fluke 319 также снабжен функциями измерения пусковых токов и частоты для проверки электродвигателей, приборов освещения и т. п.

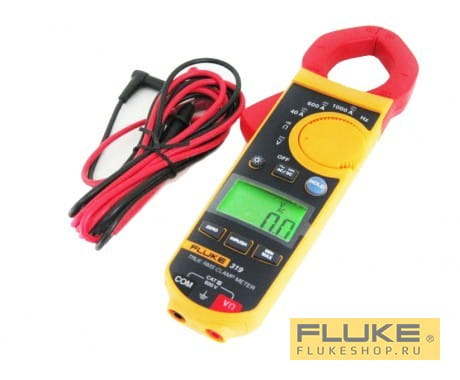

Fluke 319 – это универсальные токовые клещи, оснащенные функцией определения истинных среднеквадратических значений True RMS. Прибор подходит для регулярного использования специалистами, работающими в области электроснабжения. Токоизмерительные клещи Fluke 319 позволяют заменить собой несколько различных инструментов, ведь в одном легком и компактном корпусе совмещены возможности амперметра, вольтметра, омметра, индикатора целостности цепи, измерителя целостности частоты выходного сигнала ШИМ. Отдельная функция измерения пускового тока предназначена для определения мгновенных значений пусковых токов электроприборов или осветительного оборудования со временем интеграции 100 милисекунд.
