Телефонная розетка с конденсатором или без

Телефонні розетки

Телефонные розетки предназначены для подключения ТА к проводам АЛ. ТА выпуска 50-х—70-х годов комплектовались розетками типа РТ (рис. 14):

РТ2— двухконтактными, для установки ТА без подключения к нему параллельного или спаренного с помощью блокиратора ТА или добавочного звонка;

РТЗ— трехконтактными, для установки ТА с подключением к нему спаренного аппарата с помощью блокиратора или добавочного, звонка, или «земли», но без подключения параллельного ТА;

РТ4— четырехконтактными, для установки ТА с подключением к нему параллельного или спаренного с помощью блокиратора ТА или добавочного звонка;

РТ5— пятиконтактными, для установки ТА с подключением к нему параллельного или спаренного с помощью блокиратора ТА или добавочного звонка и с возможностью дополнительного включения прибора (кнопки, сигнальной лампочки).

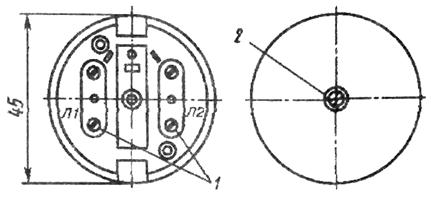

Рис. 14. Внешний вид розетки телефонной РТ-2 (справа от нее изображена крышка):

1контактные винты с клеммами; 2невыпадающий винт крепления крышки

Для получения дополнительных удобств ТА комплектовались тогда безобрывными розетками, которые позволяли абоненту выключить ТА, вынимая штепсель из розетки, или переключить ТА в розетку, установленную в другом месте. Такие розетки выпускались двух типов: РТБК— розетка телефонная безобрывная с конденсатором, позволяющая отключить ТА, и РТБ— розетка телефонная безобрывная, которая в комплекте с розеткой РТБК позволяла абоненту переключить ТА в розетку, установленную в другом месте (рис. 15).

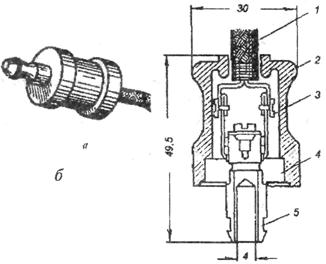

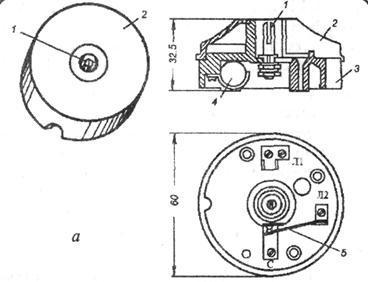

Рис. 15. Внешний вид, габаритные размеры и устройство безобрывной розетки РТБК (РТБ) (а) и штепселя (б)

Схема включения ТА в розетку РТБК показана на рис. 16, правая часть схемы. Провода АЛ подключались к клеммам Л1 и Л2 розетки, а жилы розеточного шнура ТА присоединялись к контактным винтам штепселя. ТА к линии подключался путем вставления штепселя в гнездо розетки. Если штепсель вынимали из гнезда, к линии (вместо ТА) оставался подключенным конденсатор, что позволяло при проверке с измерительного стола бюро ремонта установить исправность линии, т. е. отсутствие обрыва. Схема соединения между собой розеток РТБ и РТБК показана на рис. 16.

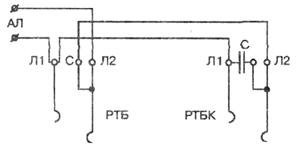

Рис. 16. Схема включения розеток РТБ и РТБК

Для переноса ТА из комнаты в комнату устанавливают розетку РТШКв одной комнате, а в другой — розетку РТШ без конденсатора (рис. 17). При вставке штепселя в гнездо любой из розеток конденсатор отключается от проводов линии, а при удалении штепселя из гнезда – включается.

Штепсельная розетка РТШК состоит из корпуса с пятью гнездами и штепселя с пятью штифтами (рис. 17, а, б). Для подключения проводов АЛ в корпус розетки вмонтированы две пары контактных пружин и одна пара — для подключения конденсатора. Штепсель розетки имеет четыре плоских контактных стержня для подключения шнура ТА к линии через контакты корпуса розетки и один пластикатовый стержень для отключения цепи конденсатора. Таким образом, АЛ жестко подключается к корпусу розетки, а ТА с помощью шнура — к штепселю. Такое соединение дает возможность абоненту без всякого инструмента быстро подключать ТА к АЛ и отключать от нее. При использовании спаренного включения ТА применяют трехконтактные безобрывные штепсельные розетки (рис. 17, г).

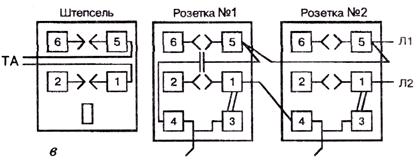

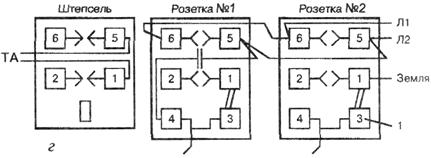

Рис. 17. Телефонные розетки РТШ(К):

а – внешний вид штепсельной телефонной розетки РТШ(К) и штепселя к ней; б – вариант включения одной розетки по двухпроводной схеме; в – вариант включения двух розеток по двухпроводной схеме; г ‑ вариант включения двух розеток по трехпроходной схеме; 1 – контактные винты с клеммами.

Читать еще:  Стандарты высота установки розеток

В настоящее время в обиход вошла розетка RJ-11 (рис. 18). Выпускаются переходники со стандарта РТШК на RJ-11.

Рис. 18. Стандарт современных телефонных розеток RJ-11 и переходники на стандарт РТШК

  1. Наведіть схему та поясніть принцип дії телефонного зв’язку.
  2. Наведіть структурну схему та поясніть призначення складових електромеханічного телефонного апарату.
  3. Наведіть структурну схему та поясніть призначення складових електронного телефонного апарату.

Как установить телефонную розетку

Установка дополнительной телефонной розетки не только избавит вас от мотков проводов, но и упростит подключение телефонного аппарата при его замене. В данной статье мы расскажем, как подключить телефонную розетку самостоятельно при наличии минимального набора инструментов.

Инструменты и материалы:

  • розетка телефонная
  • приспособление для снятия изоляции с проводов или бокорезы
  • отвёртка
  • тестер (мультиметр)

Устаревший, но самый распространённый на просторах бывшего СССР стандарт телефонных розеток это — РТШК-4. Телефонные розетки типа подключаются при помощи двухпроводного кабеля сечением 0,3-0,5 мм2. Примером такого кабеля может быть КСПВ 2?0,5 или ТРП.

Ранее выпускались и устанавливались с конденсатором в 1 мкФ. Конденсатор нужен был для проверки линии и на время поступления вызова создавало эффект занятой линии для звонящего человека. Мог включаться только в одну розетку.

В настоящее время выпускается и устанавливается без конденсатора, что линию только улучшает. Как правило, устанавливают такие розетки только при наличии старых телефонных аппаратов, так как все новые телефоны имеют розетку RJ-11. RJ-11 (еще обозначают «4p2с» или «4p4с». «4p» значит, что разъем имеет 4 посадочных места для ножей-контактов, а «2с» и «4с» обозначает, что в эти посадочные места вставлено соответственно 2 или 4 ножа-контакта). Разъемы RJ-11 чаще всего используются для соединения телефонных аппаратов с телефонными трубками.

Подключение телефонной розетки

1. Наденьте защитные перчатки. В момент «покоя» напряжение в телефонной линии около 60 Вольт. Убить не убьёт, но если руки мокрые — ощущения будут крайне не из приятных. В момент звонка там появляется переменное напряжение около 100-120 Вольт, а это уже существенно!
2. С помощью специального приспособления или бокорезов аккуратно снимите изоляцию с проводов телефонной линии, стараясь не делать насечек на жилах. В месте насечки провод может сломаться.
3. Откройте корпус розетки. Подключите телефонную линию к красному и зеленому проводам в розетке (на снимке это верхние клеммы) — это стандарт. Бывают исключения, когда подключаться необходимо к средним 3 и 4 контактам (для розеток RJ-11) или даже к 2 и 5. Но такое встречается крайне редко.

Красный цвет провода в розетке соответствует «минусу» в телефонной линии, а зелёный — плюсу. В принципе полярность включения не важна в подавляющем большинстве случаев, хотя и встречаются некоторые капризные телефонные аппараты, желающие, чтобы «всё было правильно». Определить полярность в телефонной линии можно подключением тестера (при включении наоборот он покажет отрицательное значение напряжения). А если его нет под рукой — воткните оголённые концы кабеля в свежеразрезанную картофелину, около «плюсового» конца поменяется цвет. На практике на полярность внимание никто не обращает.

Читать еще:  G smart akta a4 розетка

4. Обычно к телефонной розетке прилагается кусочек 2-х стороннего скотча. С его помощью корпус розетки закрепите в нужном месте и зафиксируйте саморезами.
5. Защелкните крышку розетки и опробуйте ее в работе.

Телефонная розетка скрытой установкиИнструменты и материалы

  • скрытая розетка
  • перфоратор с коронкой по кирпичу, бетону или гипсокартону
  • крепеж
  • приспособление для снятия изоляции с проводов или бокорезы
  • отвёртки
  • тестер (мультиметр)

Если вы решили подключить телефонную розетку скрытой установки, то порядок ее подключения не изменится. Предварительно необходимо провести телефонный провод до места расположения розетки по штробе, плинтусу или кабель-каналу и выполнить следующие действия:

1. Подберите насадку для перфоратора диаметром равным диаметру коробки и сделайте круглое отверстие достаточной глубины.

2. Установите коробку в отверстие и закрепите его с помощью дюбелей и саморезов.

3. Отрежьте телефонный кабель с таким расчётом, чтобы имелся запас по длине, который можно уложить в коробку вместе с корпусом розетки (около 10 см).
4. Подключите кабель, как указано в пункте 3 инструкции по монтажу накладной телефонной розетки.
5. Смонтированный корпус розетки с небольшим запасом провода поместите в коробку и надёжно закрепите распорными винтами заподлицо с поверхностью.

6. Установите внешнюю рамку и накладку.

7. Опробуйте розетку в работе.

Особенности подключения розеток стандарта RJ11 и RJ12

RJ-11 обычно применяются в телефонии общего назначения — вы можете встретить такой разъем на шнурах современных телефонных аппаратов. и RJ-12 обычно используется в телефонных аппаратах, предназначенных для работы с офисными мини-АТС, а также для подключения кабеля к сетевым платам ARCnet

Розетка может содержать от двух до четырех контактов в виде небольших металлических вилок, между которыми необходимо заглубить жилы кабеля. Телефонные аппараты подключаются к двум центральным контактам. Для установки розеток такого типа профессионалы используют специальный инструмент — кроссировочный нож. Но если процедуру необходимо проделать 1 — 2 раза, от его покупки можно отказаться и воспользоваться обычным ножом.

1. Снимите внешнюю оплетку с кабеля на 4 см и расправьте жилы.
2. Вложите жилы в пазы и заглубите их при помощи кроссировочного или обычного ножа. Края пазов розетки заострены и сужаются к низу. При заглублении жилы они прорезают изоляцию, что обеспечивает контакт.

Подготовительная и завершающая части монтажа аналогичны вышеописанным.

РТШК-4 — советский стандарт розетки 80-х годов (4 широких контакта + ключ).

КСПВ — это кабель состоящий из медной однопроволочной жилы с изоляцией из композиции полиэтилена. Обычно оболочка у такого провода ПВХ пластикат белого цвета. Предназначается провод для внутренней стационарной прокладки.

ТРП — это распределительный телефонный провод. ТРП является однопарным, имеет медные однопроволочные жилы, которые изолированы с помощью полиэтилена, и разделительное основание.

Розетки телефонные и интернет серии Quteo (Кутео)

Адаптер для 1 или 2 розеток RJ-45 Keystone белая, Quteo

Артикул:782226

..Адаптер для 1 или 2 розеток RJ 45 Keystone. Для установки в адаптер использовать коннекторы RJ 45 Keystone Кат. №

Телефонная розетка RJ-11 белая, Quteo

Артикул:782214

..Телефонная розетка RJ 11. Автоматическое подключение с прокалыванием изоляции проводников. Цвет: Белый..

Розетка интернет RJ-45 UTP белая, Quteo

Артикул:782224

..Розетка RJ 45 — категория 5e — UTP. Автоматическое подключение с прокалыванием изоляции проводников. Цвет: Белый..

Читать еще:  Установка интернет розетки makel

Розетка интернет RJ-45 UTP слоновая кость, Quteo

Артикул:782254

..Розетка RJ 45 — категория 5e — UTP. Автоматическое подключение с прокалыванием изоляции проводников. Цвет: Слоновая кость..

Розетка RJ-11 + RJ-45 UTP слоновая кость, Quteo

Артикул:782251

..Розетка двойная RJ 11 + RJ 45 — категория 5e — UTP. Автоматическое подключение с прокалыванием изоляции проводников. Цвет: Слоновая кость..

Розетка RJ-11 + RJ-45 UTP белая, Quteo

Артикул:782221

..Розетка двойная RJ 11 + RJ 45 — категория 5e — UTP. Автоматическое подключение с прокалыванием изоляции проводников. Цвет: Белый..

Розетка интернет RJ-45 2 разъема UTP белая, Quteo

Артикул:782228

..Розетка двойная 2 x RJ 45 — категория 5e — UTP. Автоматическое подключение с прокалыванием изоляции проводников. Цвет: Белый..

Телефонная розетка RJ-11 слоновая кость, Quteo (комплект 20 шт.)

Артикул:782244

..Телефонная розетка RJ 11. Автоматическое подключение с прокалыванием изоляции проводников. Цвет: Слоновая кость..

Телефонная розетка RJ-11 цвета дерево, Quteo (комплект 20 шт.)

Артикул:782274

..Телефонная розетка RJ 11. Автоматическое подключение с прокалыванием изоляции проводников. Цвет: Дерево..

Мы продаем только оригинальные электротехнические изделия группы Legrand (Легран) в России.

Legrand в России – единственный производитель, предлагающий полный комплекс электрооборудования, от розеток и выключателей до сложных систем распределения и управления.

  • О компании
  • Контакты
  • Партнерская программа
  • Каталог Legrand 2019 (PDF, 252 Мб)
  • Карта сайта
  • Как заказать
  • Доставка
  • Оплата
  • Возврат товара
  • Конфиденциальность
  • Вход
  • Регистрация
  • История заказов
  • Закладки
  • Сравнение товаров
  • Москва, ул. Б. Тульская, 10 стр. 38
  • Телефон:+7 (499) 394-10-65
  • Телефон:+7 (926) 714-37-81
  • Email: info@legrand-only.ru

Вы можете подписаться на наши новости и акции

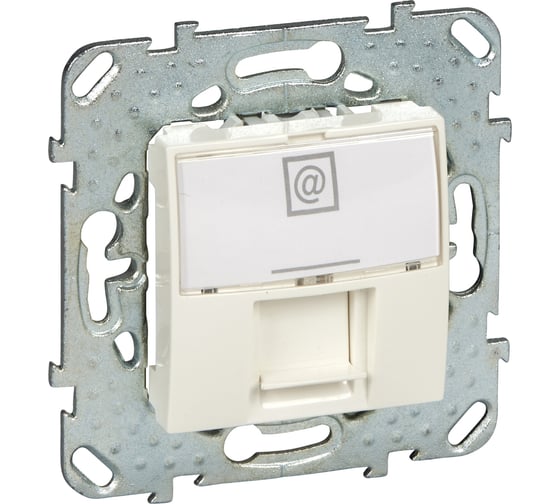

Телефонная розетка Schneider Electric Unica Беж 1-ая 6 контактов с полем для надписи MGU5.493.25ZD
