Выключатель уровня предельный rotonivo

Предельные выключатели

Предельные выключатели

Ротационные предельные выключатели (датчики-реле уровня заполнения) производства UWT GmbH Level Control (Германия)

Фирма UWT GmbH Level Control (Германия) специализируется на разработке и производстве оборудования для измерения сыпучих сред уже более 30 лет. Постоянным высоким качеством, абсолютной надежностью и полной ориентацией на требования и интересы клиентов, фирма UWT GmbH приобрела себе особый статус у проектировщиков, производителей и организаций, эксплуатирующих установки и машины с использованием измерения уровня, во многих отраслях промышленности. Все возрастающая ориентированность на международные рынки позволила UWT GmbH завоевать хорошую репутацию во многих странах мира. Фирма UWT сертифицирована по стандарту ISO 9001:2015 (DQS/IQNet) и постоянно расширяет виды сертификации на свою продукцию (ТР ТС, AТЕХ, FM, CSA), ориентируясь на требования международных рынков.

В настоящее время ассортимент продукции UWT GmbH Level Control включает в себя приборы для сигнализации предельного уровня, приборы для измерения уровня заполнения, оборудование для визуализации. Специализацией фирмы UWT GmbH Level Control является измерение уровня и сигнализация уровня сыпучих материалов. Датчики представляемые сегодня прошли эволюционный путь с 1977 года. Конструкторы постоянно учитывают требования клиентов и разрабатывают системы, которые не чувствительны к электрической заряженности материала, пыли, повышенной температуре и давлению. Из ассортимента приборов UWT GmbH Level Control можно найти приборы для сыпучих материалов с любым удельным весом, с любым размером частиц, для плотных материалов или шламов в воде. Благодаря возможности установки чувствительности, не возникает проблем с «поздним» или «ложным» срабатыванием.

В сегодняшней статье речь пойдет о датчиках для сигнализации предельного уровня заполнения. Эти датчики не требуют технического обслуживания. Быстрый монтаж, большое количество технологических подключений и различные варианты исполнения электроники обеспечивают интеграцию датчика в уже существующие системы различных технологических процессов.

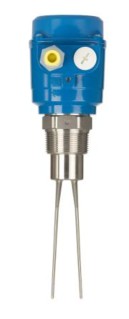

По принципу действия предельные выключатели уровня заполнения, производимые фирмой UWT GmbH Level Control делятся на ротационные, вибрационные и емкостные.

Принцип действия ротационного датчика Rotonivo следующий: измерительная лопасть, закрепленная на валу, вращается при помощи электромотора. Когда материал покрывает лопасть, вращение прекращается. Возникающий реактивный момент преобразуется в выходной электрический сигнал. Мотор отключается. Когда лопасть освобождается от материала, встроенная пружина возвращает мотор в его первоначальное положение. Выходной сигнал меняется, мотор снова начинает вращаться.

Датчик Rotonivo применим для всех сыпучих веществ удельный вес которых выше 15 г/л. Это простой и надежный принцип измерения, зарекомендовавший себя в различных отраслях промышленности. Возможна поставка датчиков для температуры процесса до 1 100°С. Имеются допуски к использованию в зонах с опасностью взрыва пыли и газа. Специально для стран с холодным климатом был разработан датчик с внутренним отоплением корпуса.

Небольшая компактная форма, не требующая большого пространства позволяет использовать датчики Rotonivo в различном оборудовании, в маленьких емкостях, трубах пневмоподачи, загрузочных телескопах. Специально для использования с продуктами питания производится датчик в соответствии с нормами FDA. Также производится особая конструкция Rotonivo для комбикормов. В этих приборах внешняя часть, контактирующая с материалом, выполнена из стали 316, радиальное уплотнение вала из тефлона, благодаря чему датчик абсолютно не чувствителен к агрессивным маслам комбикормов. Для простоты установки и электрического подключения датчик имеет поворотный алюминиевый корпус — литье под давлением, класс защиты IP66. Для универсальности использования, Rotonivo поставляется также с универсальной электроникой. При подключении различных напряжений – 22…230 В АС, 24 В DC, датчик продолжает работать в штатном режиме. В зависимости от типа, возможно исполнение датчика с длиной внешней части до 20м. Это позволяет осуществлять сигнализацию нижнего уровня, установив датчик в крышку емкости.

Читать еще:  Измерения сопротивления изоляции воздушных выключателей

Благодаря встроенным радиальным уплотнениям, специальной смазке и особой конструкции буксы, датчик абсолютно пыленепроницаем. Это дает возможность использовать датчик даже с очень пыльными порошками.

Кроме того датчик серии Rotonivo оснащен пружиной возврата, которая имеет 3 позиции настройки: «легкий материал», «средний материал», «тяжелый материал», что обеспечивает точное срабатывание датчика при грузах с малым удельным весом, при этом ограждает прибор от ложных срабатываний при тяжелом материале с плотной взвесью пыли.

Ротационный датчик серии Rotonivo может поставляться с опцией контроля хода. Это позволяет своевременно распознать вероятный дефект устройства. Контроль ведется за следующими источниками ошибок: двигатель, редуктор, подготовка переменного напряжения для питания двигателя, исчезновение напряжения, обрыв проводки.

Ротационный датчик серии Rotonivo может быть использован как сигнализатор заполнения, опустошения или по-потребности. Благодаря своей универсальности и большому выбору модификаций ротационные датчики серии Rotonivo нашли свое применение в различных отраслях промышленности. Кроме типичных применений датчик Rotonivo используется также для сигнализации заторов в трубах пневмоподачи, на транспортерных лентах, в шнековых питателях, в загрузочных телескопах.

Специально для холодных регионов был разработан датчик с отоплением, который применим при температуре окружающей среды от -40°С.

Наравне со стандартными ротационными датчиками, фирма UWT GmbH Level Control выпускает экономичную серию датчиков Rotonivo – RN4000. Это выгодное исполнение с пластиковым корпусом, класс защиты IP66. Датчик применим для сыпучих материалов с удельным весом от 100 г/л, для технологических процессов с низкими механическими нагрузками и температурой процесса от -20°C до +80°C. Имеются допуски к использованию в зонах с опасностью взрыва пыли. Датчик серии Rotonivo – RN4000 во взрывозащищенном исполнении поставляется с буксой технологического подключения из алюминия. В экономичном исполнении датчик укомлектован пластиковой буксой технологического подключения.

К стандартному типу датчиков серии Rotonivo – RN4000 поставляются также различные удлинения внешней части – маятниковый вал и тросовое удлинение до 2-х метров. Кроме того возможно исполнение с различными флюгелями, и технологическими подключениями.

Датчик серии Rotonivo – RN4000 используется главным образом с не очень пыльными материалами, такими как пластиковый гранулят, зерно, и служит как сигнализатор верхнего уровня, либо как сигнализатор нижнего и промежуточного уровня в маленьких емкостях.

Ротационный датчик уровня Rotonivo RN 4001 A0AA1AS

Вид монтажа:вертикальный монтаж
Напряжение питания:230В AC, 50-60 Гц
Тип лопасти:Муфтовая
Размер лопасти40×98 мм
Длина внешней части130 мм
Класс защитыIP66
Присоединительные размеры:G 1 1/2 дюйма

RN 4001 A0AA1AS сигнализатор уровня

  • Подробное описание
  • Технические характеристики
  • Габаритные размеры
  • Документация

Ротационный датчик уровня RN 4001 A0AA1AS для контроля и сигнализации предельного уровня сыпучих материалов, универсальная лопасть.

Области применения

Предельный выключатель уровня заполнения ROTONIVO является электромеханическим устройством и используется для контроля уровня заполнения сыпучими веществами.

Читать еще:  Ваз 2110 выключатель рециркуляции для чего он нужен

Для областей с опасностью взрыва пыли, устройства могут поставляться с различными Ex-допусками.

  • производство строительных материалов известняк, стиропор, формовочная смесь и пр.
  • полимерная промышленность полимерный гранулят и пр.
  • деревообрабатывающая промышленность
  • химическая промышленность
  • машиностроение

Предельный выключатель уровня заполнения ROTONIVO обычно привинчивается на высоте регистрируемого уровня заполнения сбоку на стенке емкости.

Также возможна установка сверху, при этом зонд достигает определяемого уровня заполнения при помощи удлинения (сигнализация уровня заполнения).

Принцип действия

Вращающаяся на валу лопасть приводится в движение бесщеточным синхронным мотором. При пустой емкости, лопасть не покрыта материалом, мотор под действием пружины, находится в крайнем левом положении.

Вследствие контакта лопасти с материалом, вращательное движение прекращается. Двигатель свободно подвешен на ось привода. Возникающий реактивный момент задействует микровыключатель, который выдает соответствующий выходной сигнал и отключает мотор

Как только, при снижении уровня сыпучего материала, лопасть освобождается, мотор, с помощью пружины, возвращается в исходное положение, микропереключатель меняет выходной сигнал и мотор снова включается

Настройка времени задержки переключения выходного сигнала

В электрониках «универсальное напряжение питания» и PNP предусмотрена возможность настройки времени задержки переключения выходного сигнала.

Опция контроля хода

Контроль хода позволяет своевременно распознать вероятный дефект устройства. Контроль ведется за следующими источниками ошибок:

  • двигатель
  • редуктор
  • подготовка переменного напряжения для питания двигателя
  • исчезновение напряжения
  • обрыв проводки

Переключение предохранительного режима FSH/FSL:

При исполнении с электроникой «универсальное напряжение питания», PNP и опционально АС возможно переключение предохранительного режима FSH/FSL.

Датчики

Гигиенический сертификат для датчиков процессов Baumer

Получен гигиенический сертификат на емкостно-частотные сигнализаторы уровня, датчики концентрации, температуры, давления и монтажные элементы для их установки.

  • Гигиенический сертификат (pdf)

Исполнение взрывозащищенных датчиков UWT в соответствии с требованиями ТР ТС

Сообщаем, что с 03.08.2015 г. взрывозащищенные датчики UWT необходимо заказывать с сертификатом соответствия Техническому регламенту таможенного союза.

В коде заказа (поз. 2 – сертификат) вместо литеры «W» (ATEX, защита от взрыва пыли) выбирается «E» (соответствие ТР ТС, защита от взрыва пыли).

Сертификат ТР ТС, а также разъяснительное письмо от UWT:

Новые примеры применения по измерению уровня

Опубликованы новые примеры применения по измерению уровня.

Инкрементальные энкодеры с количеством импульсов от 1 до 65536 на оборот по Вашему запросу из наличия со склада в Москве

Инкрементальные энкодеры с количеством импульсов от 1 до 65536 на оборот по Вашему запросу из наличия со склада в Москве.

Приглашаем посетить стенд компании «Промситех» на выставке «MVC: Зерно-Комбикорма-Ветеринария — 2015»

Международная специализированная торгово-промышленная выставка «Зерно-Комбикорма-Ветеринария», проводимая с 1996 г., является крупнейшим в России мероприятием, связанным с сельскохозяйственным комплексом.

На стенде ООО «ПРОМСИТЕХ» Вашему вниманию будут представлены:

Примеры применения датчиков уровня Innolevel и UWT для стеклобоя, угольной пыли и полимерного гранулята

Предлагаем вашему вниманию примеры применения датчиков уровня Innolevel и UWT для стеклобоя, угольной пыли и полимерного гранулята.

Измерение уровня полимерного гранулята

Наш заказчик, ЗАО Солнечногорский завод «Европласт», искал решение по оснащению силосов хранения полимерного гранулята уровнемерами и предельными выключателями уровня (верхний и нижний). Также требовалась визуализация процесса измерения уровня.

Читать еще:  Комнатные выключатели с встроенные датчиком движения

Изменение цен по продукции Autonics в 2013 году

В 2013 году компания Autoncis (Ю.

Сертификаты для датчиков уровня жидкости INNOLevel VIBRO-A

Для вибрационного датчика контроля уровня жидкости INNOLevel VIBRO-A получены сертификат соответствия ГОСТ-Р и гигиенический сертификат.

Примеры применения датчиков контроля уровня INNOLevel (контроль уровня масла, упаковка, цементная отрасль, производство плитки)

Публикуем новые примеры применений датчиков контроля уровня.

Примеры применения датчиков контроля уровня сыпучих веществ и жидкости INNOLevel

В раздел «Датчики контроля уровня сыпучих веществ и жидкости INNOLevel» добавлены примеры применения датчиков на действующих производствах.

Датчики, приборы
промышленной безопасности.
Автоматизация
производственных процессов.

ГлавАвтоматика > Датчики уровня > Ротационные датчики уровня > Сигнализаторы предельного уровня сыпучих материалов INNOLevel серия N-HT (высокотемпературное исполнение)

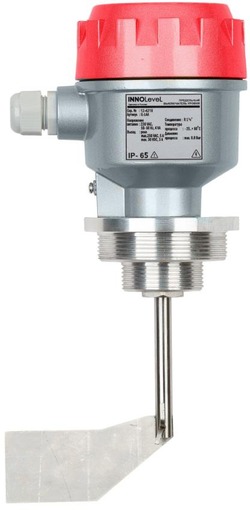

Сигнализаторы предельного уровня сыпучих материалов INNOLevel серия N-HT (высокотемпературное исполнение)

Сигнализатор INNOLevel представляет собой датчик уровня и используется для мониторинга уровня сыпучих продуктов. Он может быть использован в качестве датчика заполнения, опустошения или промежуточного уровня.

АртикулХарактеристикиНапряжение питания
INNOLevel IL-SAA-N-HT250Механический ротационный датчик предельного уровня сыпучих материалов, -40 +250 С, Рmax=0.8 bar, IP65, лопасть 40х98 мм, нерж. сталь, скорость вращения 1 об/мин, соединение- резьба 1 1/2″, нерж. сталь, удлинение 150 мм, нерж. сталь230 VAC
INNOLevel IL-SEA-N-HT25024 VDC
INNOLevel IL- SAA-N-HT600Механический ротационный датчик предельного уровня сыпучих материалов, -40 +600 С, Рmax=0.8 bar, IP65, лопасть 40х98 мм, нерж. сталь, скорость вращения 1 об/мин, соединение- резьба 1 1/2″, нерж. сталь, трубное удлинение 300 мм, нерж. сталь230 VAC
INNOLevel IL- SEA-N-HT60024 VDC

Стандартные примеры применения датчика уровня для сыпучих материалов, плотность которых не менее 100г/л, подвергающихся температурной обработке:

  • Клинкер, цемент
  • Песок, щебень
  • Металлизированные окатыши
  • Уголь, угольная пыль
  • и многое другое…

Сигнализатор INNOLevel применяется для достоверного определения уровня заполнения, а также обладает рядом преимуществ:

  1. Опорный подшипник качения вала обеспечивает высокую стойкость к механическим нагрузкам
  2. Экономичное решение для высокотемпературных процессов

Сигнализатор INNOLevel размещается на емкости(сверху или сбоку) на требуемой для выполнения измерений высоте.

Принцип работы сигнализаторов уровня INNOLevel серия N-HT

Измерительная лопасть приводится в действие синхронным двигателем. При контакте лопасти с материалом происходит останов двигателя. Возникающий реактивный момент используется, чтобы привести в действие микровыключатель, который выдает сигнал (регистрация уровня материала). При снижении уровня материала, пружина возвращает двигатель в исходное положение, лопасть освобождается, и двигатель снова включается.

Размеры / Материалы INNOLevel серия N-HT

Мех. характеристики INNOLevel серия N-HT

  • Класс защиты — IР65
  • Подшипник — подшипник качения
  • Уплотнение — радиальное уплотнение вала
  • Проскальзывающая муфта — защита привода от ударов по лопасти
  • Скорость вращения лопасти — 1 об/мин
  • Задержка сигнала — свободная лопасть → покрытие ≈ 1.5 сек; покрытая лопасть → освобождение ≈ 0.2 сек.
  • Вес — прибл. 2.5 кг

Установка сигнализаторов уровня INNOLevel серия N-HT

Крепеж / Уплотнение INNOLevel серия N-HT

Электрические характеристики, электрическое соединение, условия функционирования, сведения по настройке,а также опции данных сигнализаторов уровня смотрите в инструкции (pdf, 1,47 Мб).
