Соединение двухклавишного выключателя легранд

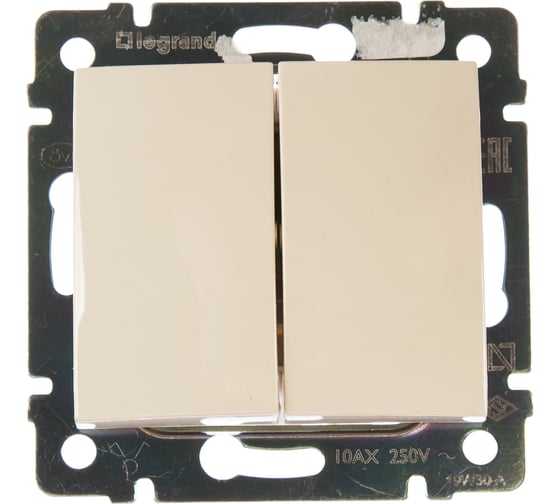

Двухклавишный выключатель Legrand, Valena крем 774305 695605

  • Монтаж: встраиваемый (скрытый)
  • Количество клавиш: 2
  • Серия: Valena
  • Цвет: кремовый
  • Заземление: нет

Все характеристики

Упаковкой выгоднее!
Цена за упаковку 6 шт.: 2 202 р.
Цена за ед. товара: 367 р. 369 р.

Спишите до 148 р. бонусами Начислим 3 бонуса

  • В вашем городе:34 шт.
    На складе: 34 шт.
  • Самовывоз: завтра, после 06:00, в 102 магазинах
  • Курьером: завтра, от 190 р.

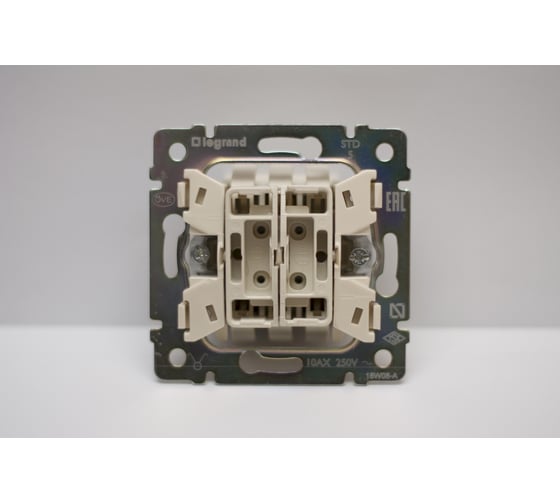

Двухклавишный выключатель, крем Legrand Valena 774305 695605 применяется для управления несколькими линиями освещения в помещении. Выполнен в кремовом цвете, что позволит оформить комнату в современном стиле и подчеркнуть интерьер. Накладка изготовлена из ударопрочного термопласта стойкого к ультрафиолетовому излучению. Металлический механизм обеспечивает безопасное использование прибора.

Технические характеристики Legrand Valena 2-клавиш. крем 774305

Преимущества Legrand Valena 2-клавиш. крем 774305

  • Накладка двухклавишного выключателя, крем Legrand Valena 774305 695605 из термопласта;
  • Износостойкость;
  • Долгий срок службы;
  • Металлический механизм;
  • Две клавиши.
  • *Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой

Нашли ошибку в описании?

Этот товар из подборок

  • двухклавишные
  • valena (розетки и выключатели)
  • скрытые
  • металл
  • valena (электрика и свет)
  • valena (выключатели)
  • Скрытые
  • Франция — родина бренда
  • Португалия — страна производства

Комплектация

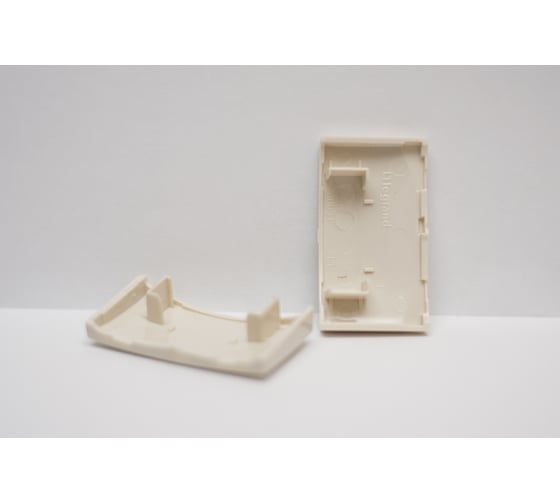

  • Накладка;
  • Механизм.

Информация об упаковке

  • Единица товара: Штука
  • Вес, кг: 0,07
  • Длина, мм: 73
  • Ширина, мм: 70
  • Высота, мм: 35

Сервисное обслуживание

Поможем решить любую проблему с товаром

Устраним любую неисправность по гарантии. Срок указан без учета логистики

Обращайтесь за обслуживанием в авторизованные сервисы производителя

Схема подключения одноклавишного выключателя Legrand

Выключатели клавишного типа являются одними из самых популярных. Они недорогие, их просто установить, а подключение почти никогда не вызывает трудностей. Чтобы устройство прослужило долгие годы, следует выбирать правильного производителя. Одним из самых знаменитых сегодня является компания Legrand. Она много лет выпускает качественную продукцию, которую используют по всему миру, в том числе и в России. Из этой статьи вы узнаете все про подключение выключателя Legrand одноклавишного типа.

Читать еще:  Автоматический выключатель для сети постоянного тока

Особенности выключателей Legrand

Сама фирма существует уже очень много лет. Она стала такой популярной, потому что в производстве использует только качественные материалы. Основа из оцинкованной стали не деформируется со временем и отлично держится на стене. Корпус главного механизма изготовлен из поликарбоната высокой прочности, а контакты сделаны из элемента, который препятствует их загрязнению. Все эти преимущества выделяют выключатели и остальные изделия компании Legrand перед продукцией других производителей.

Любая модель имеет сертификаты, а также соответствует нормативно-правовым актам Российской Федерации. Поэтому можно не бояться их использовать. Моделей представлено достаточно много, и в первую очередь следует ориентироваться на то, как выключатель впишется в интерьер. Существуют как классические решения, так и инновационные. Обычно подобные механизмы располагают в максимальной доступности. Например, рядом с дверью или возле кровати. Все зависит от назначения светильника.

Из чего состоит одноклавишный выключатель Legrand

Для крепления к стене предусмотрены удлиненные отверстия. С помощью винтов можно регулировать положение устройства. Механизм крепится в четырех местах, что обеспечивает максимальную надежность. Самое интересное, что почти все клавиши и рамки имеют одинаковые крепления. Поэтому в будущем можно не менять выключатель полностью, а лишь вставить новые элементы. Конструкция каждой модели включает в себя:

При этом за изготовлением каждого элемента следят на всех этапах производства. В качестве основных материалов фирма Legrand использует фарфор, пластик, металл и стекло. Поэтому все изделия получаются безопасными, отказоустойчивыми и пожаростойкими.

Подключение выключателя Legrand

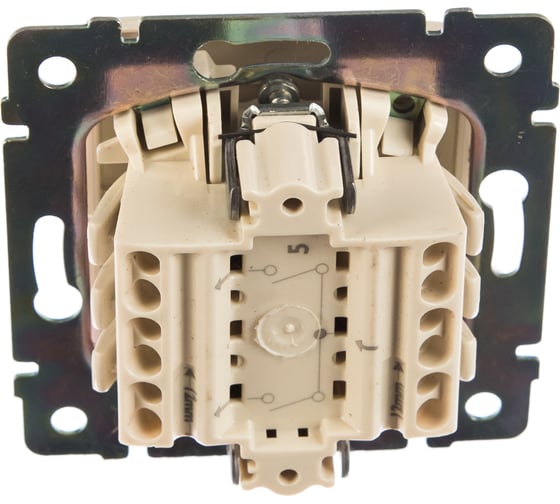

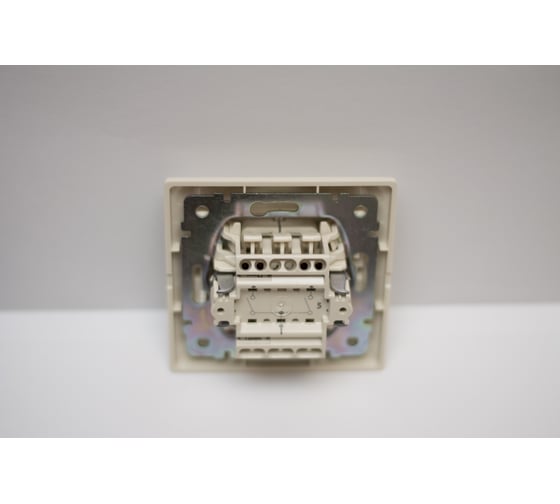

Производитель позаботился о том, чтобы установка выключателя не вызывала проблем. На задней стороне можно увидеть схему, которая мало чем отличается от других подобных устройств. Помимо нее, предусмотрены специальные маркеры. Они подсказывают, на какую длину лучше всего зачищать провода, чтобы обеспечить надежное подключение. Сам производитель рекомендует использовать сечение от 1,5 до 4 мм. Клеммы располагаются под углом 35 градусов, что позволяет достичь отличного соединения.

Читать еще:  Каталог розеток выключателей abb

Особенности подключения

Чтобы светильник функционировал, а выключатель работал долго и исправно, следует его правильно установить. Ошибиться при подключении одноклавишных моделей тяжело. Их конструкция очень простая, но все равно у некоторых пользователей они могут вызывать затруднения. Форма креплений позволяет поворачивать устройство в любую сторону. Да и размеры монтажной коробки особого значения не имеют, так как Legrand подходит для любых типов.

Схема подключения

Принцип работы достаточно простой. Клавиша задействует переключатель, который замыкает или размыкает контакты в зависимости от положения. При этом ноль подключается сразу к светильнику, а к выключателю подходит только фаза. Получается, что для подключения достаточно вставить два провода – входящий и выходящий. В устройстве Legrand используют безвинтовые зажимы. Это значит, что достаточно вставить провода в нужные отверстия, а они зафиксируются сами. И такое соединение достаточно надежно.

Схема подключения выглядит так:

L – приходящая фаза;

L1 – уходящая фаза, которая идет к светильнику.

Когда нажимают на клавишу, приходящая и уходящая фазы соединяются, а свет загорается. Чтобы выключить его, фазы разъединяют с помощью повторного нажатия.

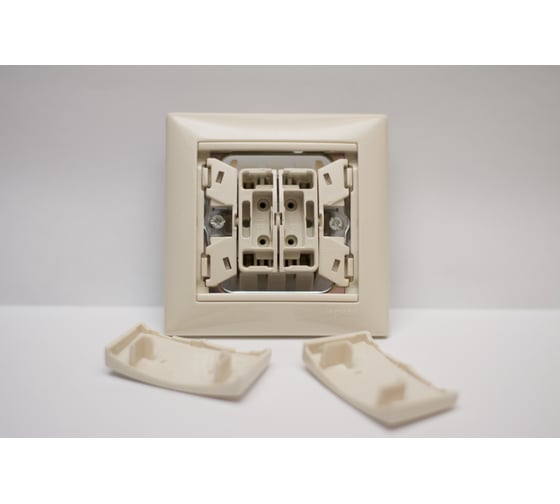

Перед подключением следует снять декоративную крышку и клавишу. Сделать это можно при помощи обычной плоской отвертки. Теперь требуется вставить провода согласно схеме. Если они не зачищены, сначала придется удалить изоляцию. Вот и весь принцип подключения. Останется только поставить выключатель на место, зафиксировать его специальными крепежами, вставить крышку и клавишу.

Подключение одноклавишного выключателя с подсветкой

Индикатор помогает быстро находить выключатель в темноте. Это достаточно удобно. Сама установка ничем не отличается от подключения обычного выключателя. И даже несмотря на наличие подсветки, такие модели за месяц не расходуют и одного киловатта электроэнергии. Поэтому в последнее время многие покупатели выбирают именно выключатели с подсветкой. Чтобы изучить принцип работы, лучше посмотреть на эту схему:

Читать еще:  Схема соединения одноклавишного выключателя с розеткой

L – приходящая фаза;

L1 – уходящая фаза;

Л – лампа подсветки.

По законам физики, ток идет по пути наименьшего сопротивления. Поэтому, когда цепь разомкнута, индикатор горит. Когда включают свет, индикатор гаснет. Подключают его так же, как и обычные выключатели. Вставляют провода в клеммы, устанавливают механизм в монтажную коробку и закрепляют фиксаторами.

Возможные ошибки при подключении

Несмотря на то что весь процесс очень легкий, отнимает минимум времени и не требует наличия профессионального инструмента, ошибки все же случаются. Особенно в тех случаях, когда провода не имеют обозначения. Определить приходящую и уходящую фазы можно с помощью обычной индикаторной отвертки. Но если и ее нет, тогда поможет лишь визуальный осмотр. В большинстве случаев длина проводов отличается. Короткий является приходящей фазой, и его вставляют сверху. Более длинный провод является уходящей фазой. Его подключают снизу.

Перед началом убедитесь в том, что сеть обесточена. Проверяйте правильную работу только после окончательного подключения. Провода сильно зачищать не нужно. Иначе в коробке они могут просто соединиться между собой, что приведет к короткому замыканию. Тем более, у выключателей Legrand специальными маркерами отмечена оптимальная длина зачищенного провода.

Подключение любого одноклавишного выключателя выполняется очень легко, а если говорить об изделиях фирмы Legrand, с ними работать еще проще. Помимо этого, ее продукция надежная и долговечная. Именно поэтому ее используют почти в 60 странах по всему миру. Если вы хотите купить выключатели Legrand, обращайтесь в компанию Vivaset. У нас широкий ассортимент продукции, а наши цены вас приятно удивят.
