Работа выкатной тележки вакуумного выключателя

Руководство по эксплуатации вакуумных выключателей ЭВОЛИС

СОГЛАСОВАНО:
Генеральный Директор
ООО «Стройподстанции»
________________ В.В.Фадеев
Саженков
« » 2004 года

УТВЕРЖД
АЮ:
Директор департамента Энергетики и
Инфраструктур
ЗАО «Шнейдер
Электрик»
В.А.

Выключатель вакуумный серии ЭВОЛИС
Руководство по эксплуатации ШЭРМ-07897252 РЭ
Разработал: Козырев Е.В.; Руководитель сектора сертификации
ЗАО «Шнейдер Электрик» Николаев А.В. Руководитель отдела передачи технологий ЗАО «Шнейдер Электрик»

Настоящее руководство по эксплуатации предназначено для изучения технических характеристик, устройства, конструктивных особенностей и правил эксплуатации вакуумных выключателей серии ЭВОЛИС производимых французской фирмой Шнейдер Электрик.
Руководство по эксплуатации содержит технические характеристики, условия применения выключателей, типы исполнения, сведения об устройстве и принципе работы, указания мер безопасности, правила подготовки к работе и техническое обслуживание, а также сведения о консервации, транспортировании и хранении.
Руководство по эксплуатации рассчитано на обслуживающий персонал, прошедший соответствующую подготовку и проверку знаний по «Правилам технической эксплуатации электрических станций и сетей» и «Межотраслевым правилам по охране труда (правила безопасности) при эксплуатации электроустановок».
Предприятие-изготовитель постоянно проводит работы по совершенствованию конструкции и технологии изготовления выключателя, поэтому в схеме управления и конструкции выключателя могут быть внесены незначительные изменения, не отраженные в настоящем руководстве по эксплуатации. Руководство по эксплуатации распространяется на все исполнения выключателей серии ЭВОЛИС.
Руководство по эксплуатации может служить информационным материалом для ознакомления с изделием проектных, монтажных и эксплуатационных организаций.
В Приложении 1 к настоящему руководству приведены: габаритно-установочные чертежи и электрическая схема выключателя. Перечень оборудования, стандартного инструмента, необходимых для эксплуатации выключателей приведены в п. 1.1.5.
В нормальных условиях эксплуатации выключатель вакуумный не является источником повышенной опасности, в том числе и рентгеновского излучения и нет необходимости принятия дополнительных мер по защите персонала. Защита персонала от неиспользуемого рентгеновского излучения при испытании электрической прочности изоляции главных цепей выключателя повышенным напряжением промышленной частоты должна соответствовать требованиям раздела 3 ГОСТ 12.2.007.0-75, НРБ-76. «Санитарным правилам работ с источниками неиспользуемого рентгеновского излучения». Защита производится с помощью защитного экрана из стального листа толщиной (2-3) мм на расстоянии 0,5 м от вакуумных дугогасительных камер (ВДК) или из стекла марки ТФ-5 (ГОСТ 9541-75) толщиной не менее 12,5 мм.

1. ОПИСАНИЕ И РАБОТА.

1.1 Описание и работа выключателя.

1.1.1 Назначение выключателя.

Выключатели вакуумные серии ЭВОЛИС предназначены для коммутации электрических цепей при нормальных и аварийных режимах в сетях трехфазного переменного тока частоты 50 Гц номинального напряжения 6 и 10 кВ с изолированной или заземленной через высокоомный резистор или дугогасительный реактор нейтралью.
Выключатели вакуумные серии ЭВОЛИС предназначены для установки в новых и реконструируемых комплектных распределительных устройствах станций и подстанций, осуществляющих производство, распределение и потребление электрической энергии.
1.1.1.1 Структура условного обозначения выключателей

Рис.1.
В маркировке выключателя вакуумного серии ЭВОЛИС даны следующие номинальные характеристики:

  1. Номинальные напряжения: 6 кВ (индекс 7), 10 кВ (индекс 12);
  2. Номинальные токи отключения: 25 кА (индекс Р1), 31,5 кА (индекс Р2), 40 кА (индекс Р3);
  3. Номинальные токи: 630, 1250, 2500 А.

Цвет таблички с техническими данными на передней панели выключателя вакуумного указывает на номинальные токи отключения:
Желтый: 25 кА;
Синий: 31,5 кА;
Красный: 40 кА.
Пример обозначения выключателя вакуумного серии ЭВОЛИС на номинальное напряжение 10 кВ, номинальный ток отключения 31,5 кА, номинальный ток 1250 А:

1.1.1.2 Область применения выключателя.

  1. Вид климатического исполнения ТУ и категория размещения 3 по ГОСТ 15150-69.
  2. Номинальные значения климатических факторов по ГОСТ 15543.1-89 и ГОСТ 15150-69, при этом:

а) высота над уровнем моря до 1000 м. При установке выключателя на высотах более 1000 м испытательные напряжения электрической прочности внешней изоляции на данной высоте и токовая нагрузка должны быть снижены на 1,25% на каждые 100 м в соответствии с ГОСТ 15150-69;
б) верхнее рабочее и эффективное значение температуры воздуха, равно 40°С.
в) нижнее рабочее значение температуры, окружающего выключатель воздуха — минус 25°С.
г) относительная влажность не более 80% при температуре 15°С и верхнее значение 98% при 25°С и при более низких температурах без конденсации влаги.
д) окружающая среда взрывобезопасная, тип атмосферы II по ГОСТ 15150-69;

  1. Выключатели вакуумные серии ЭВОЛИС реализуются в двух исполнениях: для эксплуатации в стационарном исполнении (отдельно стоящий) и на выкатной тележке в составе кассеты. В настоящих РЭ нашли отражения сведения о принципе устройстве, режимах работы изделия, взаимодействии составных частей выключателя серии ЭВОЛИС на выкатной тележке в составе кассеты.
  2. Выключатели предназначены для выполнения следующих операций:
  3. дистанционное оперативное включение и отключение цепей с параметрами, указанными в таблице 1;
  4. ручное неоперативное включение и отключение;
  5. автоматическое повторное включение (выполнение нормированных циклов: «О-0,3с-ВО», «О-0,3-ВО-180с-ВО» и «О-0,3-ВО-15с-ВО»;
  6. отключение и включение номинальных токов с параметрами, указанными в таблице 1;
  7. в аварийном режиме — автоматическое отключение и включение токов короткого замыкания с параметрами, указанными в таблице 1.
  8. Включение и отключение выключателя осуществляется за счет запасенной энергии включающей и отключающей пружины соответственно.
  9. При однократном заводе пружины привода выключатель выполняет цикл операций «ВО». После включения выключателя и повторном взводе пружины привода выключатель выполняет цикл операций «О-В-О».
  10. Для защиты оборудования от перенапряжений при коммутации выключателем индуктивной нагрузки необходимость применения защитных устройств (ограничители перенапряжений) определяется условиями конкретного применения выключателя, учитывая при этом, что ток среза вакуумной дугогасительной камеры перед естественным переходом тока через ноль не превышает 2-3А.
  11. Выключатель сохраняет свои параметры в пределах норм и требований, установленных в настоящем руководстве в процессе и после воздействия следующих внешних факторов:
  12. синусоидальная вибрация в диапазоне частот 0,5-100Гц с максимальной амплитудой ускорения до 0,12g;
  13. условия транспортирования и хранения в соответствии с разделом 10 ГОСТ 15150­69.
Читать еще:  Выключатель диммер сенсорный jazzway

1.1.2 Технические характеристики.

1.1.2.2 Основные параметры пружинного привода выключателя и цепей управления представлены в таблице 2.
Таблица 2

Вакуумный выключатель: устройство и принцип работы + нюансы выбора и подключения

Электроприбор вакуумный выключатель – это устройство, предназначенное для эксплуатации в составе электрических высоковольтных сетей. Своё название он получил от особенности конструкции – вакуумной камеры, благодаря которой достигается моментное гашение электрической дуги.

Прибор используется в качестве коммутаторов, призванных выполнять отключение оборудования на случай аварийных ситуаций или в рамках текущей эксплуатации. Давайте подробнее рассмотрим, что собой представляет вакуумный коммутатор и для чего он нужен.

Как действует высоковольтный вакуумный коммутатор?

Основой функциональности вакуумных камер, применяемых в конструкции выключателей, являются физические свойства газа, находящегося в разряженном состоянии. При таких условиях свойство газа, характеризуемое как электрическая прочность, существенно изменяется в сторону увеличения.

Этот эффект высокой разряженной среды (диапазон от 10 -6 до 10 -8 Н/см 2 ) успешно используется в конструкциях выключателей, дополненных газовыми вакуумными камерами, сквозь которые проходят электрические контактные группы.

Текущий через контактные группы ток (в момент разъёма контакта) формирует электрический разряд – дугу. Горение дуги проходит за счёт частичной ионизации паров металла, неизбежно образующихся от высокой температуры. Прохождение тока между контактами через образованную плазму поддерживается до момента перехода тока к нулевой шине.

Как только наступает момент перехода через «ноль», электрическая дуга гаснет. Время общего процесса занимает не более 7-10 микросекунд.

Устройство выключателей вакуумного исполнения

Разнообразие вакуумных выключателей, с учётом их конструктивного исполнения, достаточно велико. Поэтому сложно выдавать характеристику этих приборов в целом. Между тем, независимо от конструктивных различий, принцип действия остаётся неизменным.

Рассмотрим для общего ознакомления трёхполюсный вакуумный выключатель, оснащённый пружинно-моторным приводом. Этот прибор рассчитан под внутреннюю установку или под инсталляцию на открытом воздухе. В любом случае, его монтаж выполняется внутри специальных распределительных металлических коробов.

Эксплуатироваться приборы могут в самых разных сферах народного хозяйства. Однако есть некоторые ограничения.

Так, вакуумные выключатели не предназначены для установки с последующей эксплуатацией в следующих условиях:

  • помещения, где пожаро-, взрывоопасная атмосфера;
  • установки, конструктивно предусматривающие частую коммутацию;
  • установки мобильного (передвижного) типа;
  • энергетические системы морских и речных судов.

Выключателям вакуумного типа обычно присущи два типа исполнения конструкции:

  1. Под стационарную инсталляцию.
  2. Под инсталляцию с аппаратной тележкой.

Независимо от исполнения, корпусная область прибора содержит три полюса, оснащённых дугогасительными камерами.

Внутри вакуумных камер работают подвижные контакторы, приводимые в действие пружинно-моторным механизмом. Корпус прибора дополняется фронтальной панелью, где содержатся элементы индикации и управляющие устройства.

Три полюса главной цепи выполнены в форме колонн. Расположение полюсов, как правило, на задней части шасси пружинно-моторного привода. Каждый полюс дополнен камерой гашения дуги, которая заключена внутри полимерного изолятора. С целью усиления электрической прочности корпус изолятора имеет ребристую форму.

Внутри каждой вакуумной камеры смонтирована контактная группа из двух элементов – подвижного, неподвижного. Элемент подвижного контакта через тяговый изолятор связан с механизмом переключения. Далее связь с нижним контактным выводом. А неподвижный контакт через конусную посадку соединяется с верхним контактным выводом прибора.

Как работает привод выключателя?

Подвижные контакты вакуумных камер механическим способом соединены с валом пружинно-моторного привода. За счёт силовой пружины, предварительно взведённой (установленной в состояние растяжения), привод легко привести в действие простым нажатием кнопки управления или иным механизмом.

Пружина (обычно две пружины) взводится посредством цепной передачи. Нормальный режим работы оборудования предусматривает взвод пружины при помощи электродвигателя, оснащённого редуктором. Вместе с тем, есть рукоятка ручного взвода, которой пользуются на случай аварий или потери питания.

Взведённая пружина фиксируется спусковым механизмом. Этот механизм управляется через электромагнитный привод или через кнопку включения. Как только активирован режим включения, фиксация снимается, сила растяжения пружины приводит в действие кулачковый механизм. Тот, в свою очередь воздействует на вал, который механически соединён с механизмом переключения подвижных контактов вакуумных камер.

Операция на отключение вакуумного выключателя выполняется активацией режима «Отключено» – электромагнитом или кнопкой. Последовательность действий практически аналогична первому режиму. Здесь также задействованы силовые пружины отключения, состояние которых устанавливает спусковой механизм отключения.

Удобство эксплуатации и контроль работы прибора обеспечивает панель управления. По фронту панели располагаются элементы: счётчик числа циклов, индикатор состояния пружины взвода, индикатор состояния вакуумного выключателя.

Особенности выкатных конструкций

Аппаратура выкатного исполнения собрана на базе специальной аппаратной тележки. При помощи этого аксессуара выключатель вводится внутрь шкафа или выводится из него.

Аппаратная тележка действует не только как транспорт прибора, но также выполняет функцию контроллера включения прибора в режим теста или в рабочий режим, как только выключатель задвинут в шкаф.

Вакуумный выключатель закрепляется непосредственно к подвижной части тележки. Крепёж выполняется болтовыми соединениями. Между тем, аппаратная тележка имеет ещё и неподвижную часть, где закреплён привод подвижной части. Движение подвижного модуля относительно неподвижного выполняется за счёт винта рукоятки управления тележкой.

Подвижная часть – металлическое основание на четырёх колёсах, обработанное гальваническим покрытием. Здесь присутствует внешняя механическая блокировка (нажимная планка) заземлителя, блокировка винта привода, блок-контакты, механизм блокировки выключателя и прочие элементы, коими обеспечивается движение или фиксация.

Установка и подключение прибора

Прежде чем начинать устанавливать вакуумный выключатель, необходимо провести осмотр всех внешне доступных элементов, дабы убедиться в отсутствии повреждений и дефектов. Затем производится чистка изоляционных поверхностей полюсов с помощью сухой безворсовой ветоши.

Не допускается внедрение оборудования в систему, если на изоляционных поверхностях присутствуют сколы, трещины, деформированные участки. Обязательно подлежит проверке схема вторичных цепей, а также подключение корпусной шины.

Читать еще:  Выключатель давления масла где находиться

Перед установкой работоспособность выключателя следует проверить методом ручного включения (вхолостую без питания) и убедиться в правильности положения индикаторов панели управления. Затем нужно проверить наличие крышек полюсов. Если применяется аппаратура под номинал 1600А и выше, крышки защиты перед монтажом требуется снять.

Подключение непосредственно в сеть

Клеммы контактных наконечников проводников силовых кабелей перед присоединением к выводам выключателя необходимо зачистить.

Процедура зачистки отличается в зависимости от применяемого материала клемм:

  • Для медных и алюминиевых клемм без дополнительного покрытия зачистка осуществляется наждачной бумагой зернистостью М20 или ниже, с последующим обезжириванием поверхности металла.
  • Если клеммы медные или алюминиевые покрыты слоем серебра, их достаточно очистить безворсовой тканью.

Недопустимо применять кабели, серебряное покрытие клемм которых повреждено на площади более 5%. В этом случае повреждённый элемент требуется заменить. Подробнее о клеммах для соединения проводов можно прочесть в этом материале.

Внешние проводники подводятся к выводам вакуумного выключателя с таким расчётом, чтобы не создавались механические усилия на выводы прибора со стороны внешних проводников. Соединения производятся посредством болтовой сцепки с применением плоских упругих металлических шайб.

Как производится заземление?

Приборы стационарного исполнения подключаются к «земляной» площадке посредством болтового соединения (М12) непосредственно в точке, обозначенной маркировкой «Заземление».

Область контактной точки «Заземление» перед соединением требуется обезжирить. Заземляющим проводником следует выбирать шину достаточного сечения (Правила устройства электроустановок), гибкий провод или проводник сплетённый жгутом. До накладки проводника на контактную площадку поверхности контакта смазать специальной смазкой (ЦИАТИМ-203).

Конструкция выкатного типа заземляется при помощи элементов аппаратной тележки. Заземление вакуумного выключателя осуществляется через конструкцию аппаратной тележки, для чего также имеются элементы крепежа.

Ввод устройства в эксплуатацию

Запуск устройства в эксплуатацию производится после дополнительной проверки установленного и подготовленного оборудования. В частности, проверяется надёжность заземления, состояние крепежа сборочных компонентов, доступ охлаждающей среды к потенциально нагревающимся элементам.

Поверхности токоведущих стержней, контактирующих с ламелями розеточных контактных групп, необходимо обработать небольшим объёмом смазки ЦИАТИМ. В целом, необходимо выполнить все процедуры, предусмотренные ПЭУ на случай приёмо-сдаточных испытаний, и убедиться в соответствии величины оперативного напряжения допустимым пределам.

Управлять вакуумным выключателем допускается персонал, имеющий разрешение на обслуживание электроустановок, функционирующих под напряжением выше 1000 вольт. Утверждённая группа допуска для обслуживающих лиц должна быть не ниже третьей. Перед началом работы с оборудованием, персонал проходит техминимум с целью изучения тонкостей конкретной модели оборудования.

Как выбрать вакуумный выключатель?

Прибор выбирают с учётом его номинальных параметров, которые рассматриваются относительно параметров действующей сети по месту установки. Выбор делается по критерию максимально нагруженных режимов работы, предполагаемых для условий эксплуатации.

Номинальное напряжение вакуумного выключателя допускается равным (либо увеличенным) по отношению к номинальному напряжению системы, запитанной через выключатель.

Параметр номинального долговременного тока выбирают выше номинального значения тока питаемой системы. Параметр номинального тока отсечки выбирается выше максимального значения расчетного тока КЗ (учитывается момент расхождения контактов).

С точки зрения возможных условий КЗ выбор делается с учётом наиболее тяжелых режимов.

Апериодическая слагающая величина рассчитывается с оглядкой на условия КЗ с нулевым напряжением в любой из фазных линий. При этом следует учитывать параметр апериодического тока, установленный изготовителем оборудования.

Выводы и полезное видео по теме

Еще больше материала об устройстве, принципе работы и условиях монтажа вакуумного выключателя вы можете узнать из следующего видеоролика:

Вакуумные выключатели от других видов устройств отличаются относительно простой и надёжной структурой. Поэтому этот вид оборудования служит длительное время без особых нареканий. Ресурс естественного износа определяется числом операций, равным не менее 20000. При условии своевременного производства технического обслуживания этот ресурс возрастает на 5-10%. Между тем, техническое обслуживание ВВ ограничивается небольшим количеством лёгких операций.

Если при ознакомлении с информацией появились вопросы по теме статьи или есть ценная информация, которой вы можете поделиться с нашими читателями, пожалуйста, оставляйте свои комментарии, делитесь опытом, задавайте вопросы в блоке под статьей.

Площадка комплектации для КРУ и НКУ

+7 (812) 339-7043
info@meksacom.ru

  • Каталог товаров
  • Техническая информация
  • Вход / Регистрация

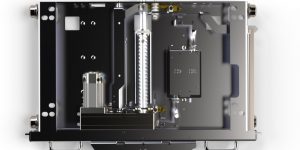

Тележка аппаратная DPC-4М-1000/S5

Тележка аппаратная DPC-4M-1000/S5 служит основанием для силового выключателя в ячейках КРУ 1000мм с моторизированным модулем выкатного элемента, с дистанционным управлением (тележка перемещается при помощи мотор – редуктора или рукоятки оперирования).

В комплекте с моторизованной аппаратной тележкой поставляется блок управления мотор.приводом, в алгоритме работы которого реализованы блокировки, предотвращающие:

  • вкатывание тележки при открытой двери отсека выкатного элемента;
  • вкатывание тележки при включенном заземлителе РВЗ;
  • вкатывание тележки при включенном заземлителе сборных шин;
  • вкатывание и выкатывание тележки при включенном выключателе.
  • Установочные размеры
  • Устройство и принцип работы
  • Аксессуары

Установочные размеры

Устройство и принцип работы

Тележка аппаратная состоит из подвижной части (А), к которой крепится выключатель при помощи 4 болтовых соединений М12, и неподвижной (Б), являющейся опорой привода подвижной части. Перемещение подвижной части относительно неподвижной осуществляется посредством винта (1) при помощи рукоятки оперирования выкатным элементом, которая устанавливается в гнездо (2).

Подвижная часть представляет собой основание (3) из оцинкованной стали с четырьмя металлическими колесами (4). На основании (3) установлены внешняя механическая блокировка, состоящая из нажимной планки блокировки заземлителя (5а) и планки блокировки винта привода тележки (5б), блок-контакты тележки аппаратной (6), упорная гайка винта (7) и механизм блокировки включения выключателя (8).

Для фиксации положения неподвижной части (Б) относительно корпуса ячейки в конструкции тележки аппаратной предусмотрены два торцевых фиксатора (10), соединенных с ручками (9).

Аппаратная тележка с мотор.приводом

Тележка аппаратная моторизованная состоит из электродвигателя (4), редуктора (3), муфты (2) и приводной шестерни (1)

При подаче постоянного напряжения 220В электродвигатель (4), через редуктор (3), муфту (2) и приводную шестерню (1) вращает винт тележки при этом в зависимости от полюсов приложенного напряжения тележка вкатывается или выкатывается. Муфта (2) предназначена для механической развязки электродвигателя (4) при ручном управлении тележкой.

Читать еще:  Блок комбинированный установка розетка выключатель

Электродвигатель тележки аппаратной моторизованной рассчитан на номинальное напряжение =220 В и номинальную мощность 150 Вт. Режим работы: не более одного цикла вкатывания–выкатывания в течение 5 мин.

В комплекте с тележкой аппаратной моторизованной поставляется блок управления, который устанавливается в отсеке релейной защиты и автоматики шкафа КРУ.

Блокировки

В конструкции оборудования предусмотрена механическая блокировка перемещения выкатного элемента (11) при открытой двери ячейки, которая должна препятствовать установке рукоятки оперирования выкатным элементом в гнездо (2)

Внешняя механическая блокировка должна быть расположена на правой боковой стенке основания (3) тележки аппаратной и предназначена для обеспечения двусторонней механической связи с заземлителем и другими коммутационными аппаратами ячейки. Нажимная планка блокировки заземлителя (5а) управляет шторкой гнезда оперирования заземлителем, разрешая оперирование им только в контрольном (выкаченном) положении выключателя. С другой стороны, механизм заземлителя воздействует на планку блокировки винта привода тележки (5б), утапливая ее внутрь основания (3), при включенном заземлителе. Планка блокировки винта привода (5б), в свою очередь, через систему рычагов блокирует винт (1) привода тележки аппаратной (рис. 3).

Механическая блокировка включения выключателя (8) запрещает перемещение подвижной части (А) тележки аппаратной из фиксированного положения (рабочего или контрольного) при включенном выключателе, а также блокирует включение выключателя в промежуточном положении подвижной части (А) тележки аппаратной(рис. 3).

В тележках аппаратных установлены блоки-контактов (6). Данные блок контакты замыкаются поочередно по достижении тестового и рабочего положения тележки.

Работа выкатной тележки вакуумного выключателя

Торгово-промышленная компания «РЕАТОП»

  • Главная
  • О нас
  • Продукция
  • опросные листы
  • Сертификаты
  • Контакты
  • РАСПРОДАЖА

Вакуумные выключатели типа ВБЭМ (малогабаритные)
ВБЭМ-10-12,5/800 УХЛ2
ВБЭМ-10-20/1000 УХЛ2

Стационарный

Выкатной

Выключатели предназначены для частых коммутационных операций в ячейках КРУ, устанавливаемых в энергосистемах трехфазного тока частотой 50Гц с изолированной или компенсированной нейтралью, а также в шкафах управления приемниками электрической энергии промышленных предприятий.

Допускается применение выключателей для пуска и отключения асинхронных двигателей с короткозамкнутым или фазным ротором, а также торможения указанных двигателей противотоком и отключения медленно вращающихся электродвигателей. В случае необходимости эксплуатации выключателей в условиях непредусмотренных в ТУ, завод имеет возможность модернизации выключателя по заявке заказчика.

Выключатели поставляются на все КРУ — строительные пред-приятия России, Белоруссии, Польши, а также широко используются для замены масляных и маломасляных выключателей, отработавших свой ресурс, по программе Ретрофит во всех КРУ и КСО прежних лет выпуска.

Выключатели соответствуют требованиям ГОСТ 687-78, ГОСТ 18397-86 и КУЮЖ.674152.014ТУ

В выключателях применена камера дугогасительная вакуумная КДВА2—10—20/1000УХЛ2 по МИБД.686484.020 ТУ.

Условия эксплуатации

1)выключатели изготавливаются в климатическом исполнении У, категория размещения 2 по ГОСТ 15150-69;
2)выключатели предназначены для работы на высоте над уровнем моря до 1000 м;
3)верхнее значение температуры окружающего воздуха при эксплуатации +50°С;
4)нижнее значение температуры окружающего воздуха при эксплуатации -45°С;
5)относительная влажность воздуха при температуре +25°С 100% с конденсацией влаги;
6)атмосферные конденсированные осадки – в условиях выпадения росы.

Структура условного обозначения выключателя

Э Привод электромагнитный

Х Порядковый номер исполнения

10 Номинальное напряжение, кВ

Х Номинальный ток отключения, кА

Х Номинальный ток, А

У Вид климатического исполнения по ГОСТ 15150-69

2 Категория размещения по ГОСТ 15150-69

Пример записи обозначения выключателя в других документах и (или) при заказе:
– выключатель ВБЭМ1–10–20/1000 У2 КУЮЖ.674152.014ТУ – условное обозначение малогабаритного вакуумного выключателя исполнения 1 на номинальный ток 1000А, номинальный ток отключения 20 кА, номинальное напряжение 10 кВ с электромагнитным приводом.

Конструкция и принцип действия

Устройство и работа выключателя

Выключатель состоит из трех полюсов и привода, закрепленных на общем основании. Каждый полюс содержит вакуумную дугогасительную камеру (КДВ), механизм дополнительного поджатия контактов КДВ и токовыводы, конструктивно расположенные в корпусе.

Выключатель оснащен тремя пневматическими демпферами.
Электромагнитный привод через рычаг замыкает и размыкает контакты КДВ.
Общее основание, корпус полюса, рычаг привода изготовлены из изоляционного прессматериала.

Электрическая схема блока питания и управления собрана на панели, закрепленной на корпусах дугогасительных блоков.

Выключатель имеет в своем составе аварийные расцепители максимального тока, минимального напряжения и расцепитель от независимого источника.

Включение выключателя

При подаче напряжения срабатывает контактор и замыкает цепь питания электромагнита включения, при этом:
-счетчик циклов учитывает рабочий ход, увеличив показание на 1 цикл;
-электромагнит притягивает плиту, рычаг поворачивается и сжимает пружины отключения.

Второй конец рычага перемещает вверх подвижные штоки камер до замыкания их контактов. Сжатые пружины обеспечивают поджатие подвижных контактов камер к неподвижным верхним контактам с определенным усилием.

Когда электромагнит притягивает плиту, она перемещается вниз — выключатель фиксируется во включенном положении (становится на механическую защелку).

Для настройки выключателя имеется возможность неоперативного ручного включения. Оно осуществляется рычагом при снятом защитном кожухе.

Ручное включение выключателя под нагрузку запрещается!

Отключение выключателя

Отключение выключателя производится электромагнитом оперативного отключения или одним из расцепителей.

Для оперативного или неоперативного ручного отключения выключателя предусмотрена специальная красная кнопка на панели выключателя.

Для дистанционного механического оперативного и неоперативного отключения выключателя в отключающем устройстве имеется тросик длиной 1800 мм при приложении вытягивающего усилия к которому происходит отключение.

Сертификация

Выключатели вакуумные типа ВБЭМ-10 на номинальное напряжение 10 кВ, номинальные токи 630 800и 1000 А, номинальные токи отключения 12,5и 20 кА, изготавливаемые серийно по техническим условиям КУЮЖ.674152.014 ТУ

Для оформления заказа необходимо заполнить опросный лист:
