Пожарный кран: устройство, требования, нормы, обслуживание и комплектация

Пожарный кран – это средство использующееся для выполнения работ связанных с тушением пожаров, включающий в себя набор оборудования, смонтированный на внутреннем противопожарном водопроводе (ВПВ) в здании (на объекте). Устройство: изделие состоит из узла затвора, корпуса, крышки, шпинделя, маховика и сальникового уплотнения.

Системы противопожарного водопровода с пожарными кранами состоят из таких же элементов, что и системы хозяйственно-питьевого водопровода, но из-за повышенных требований к надежности работы имеют свои особенности:

• сети противопожарных водопроводов с числом пожарных кранов более 12 должны быть закольцованы и присоединены к наружным сетям не менее чем двумя вводами;
• в зданиях высотой 6 и более при объединенной системе хозяйственно-питьевого и противопожарного водопровода пожарные стояки следует закольцовывать поверху;
• стояки раздельной системы противопожарного водопровода рекомендуется соединять перемычками с другими системами для сменности воды, если это возможно;
• для устройства противопожарного водопровода применяются стальные трубы.

Схема

Схема пожарного крана

1 – пожарный вентиль; 2 – полугайка; 3 – рукав; 4 – пожарный ствол с наконечником; 5 – компактная часть струи; 6 – раздробленная часть струи

Нормы

Для тушения первичных очагов пламени в помещениях зданий всем привычны переносные огнетушители. Ими удобно пользоваться, а множество различных видов огнетушащего вещества в них позволяет тушить сырье, материалы, товары с любыми свойствами. Но, существует и большой недостаток, проистекающий из их достоинств – небольшая масса определяет короткий срок действия во время тушения.

Поэтому основным средством, используемым членами ДПД, дежурным персоналом, обученными сотрудниками предприятий/организаций, являются подключенные к «неиссякаемому» водопроводу внутренние пожарные краны. Требования норм, правил ПБ, касающиеся их в той или иной мере, составляют довольно обширный список – от области использования, характеристик, требуемого количества, порядка установки, обслуживания до мелких деталей, входящих в комплект ПК.

Вот основные:

• СП 10.13130.2020, определяющий требования ПБ к устройству противопожарного водопровода внутри зданий. Это главный документ, регламентирующий как необходимость монтажа такой инженерной сети, параметры ВПВ; а значит и ПК, установленных на нем, и являющихся его неотъемлемой составной частью.
• Ряд документов серии ГОСТ Р, устанавливающих конкретные требования к характеристикам – запорных клапанов ПК, пожарных напорных рукавов, входящих в комплектацию ПК; соединительных пожарных головок, присоединяемых к ним, а также определяют методики испытаний изделий для проведения сертификации товара.
• ГОСТ Р 51844-2009, регламентирующий устройство, виды пожарных шкафов, где хранятся как комплект ПК, готовый к оперативному использованию, так и остальные первичные средства пожаротушения от переносных огнетушителей, подходящих для данных помещений, до устройств для безопасной эвакуации посетителей/персонала, в том числе с высоты; ручного инструмента для выполнения спасательных работ.

Места установки

Необходимо огласить весь список, чтобы понять весь спектр востребованности, незаменимости ПК по табл. 1 СП 10.13130.2020, определяющей требуемое количество подаваемых стволов, расход воды на одну компактную струю воды, для орошения каждой точки пространства защищаемых объектов в зависимости от внутреннего объема, этажности, функционального назначения строений:

• 12–25-этажные многоквартирные дома.
• Управленческие учреждения от 6 этажей.
• Общежития, строения общественного назначения, за исключением управленческих учреждений от 10 этажей.
• АБК производственных предприятий с объемом в диапазоне 5-25 тыс. м 3 и больше.
• Театры, кинозалы; клубные и другие культурно-развлекательные учреждения – по СП 118.13330.2012*.

Для производственных цехов, складских комплексов, логистических центров высотой не выше 50 м требования по устройству ВПВ с ПК определяются согласно табл. 2 зависимо от объема строения, степени огнестойкости, категории по взрывопожарной опасности.

Кроме того, согласно СП 54.13330.2016 в жилых домах в каждой квартире обязательно необходимо установить кран диаметром не меньше 15 мм для шланга/рукава с распылительной насадкой, что является фактически уменьшенной копией стандартного ПК, с возможностью подать воду в любое место квартиры.

Все эти требования распространяются на системы ВПВ в стадии проектирования или реконструкции.

Обычно на практике рачительные хозяева, беспокоящиеся о безопасности людей, сохранности собственной недвижимости; не желающие нести миллионные убытки от возможных пожаров, подвергаться административным штрафам, уголовному преследованию, так и поступают.

Правила монтажа и комплектации

Монтаж пожарного крана (ПК)

По нормам ПК монтируют на отводах вертикальных стояков, горизонтальных подводящих трубопроводах сети ВПВ на лестничных площадках, в вестибюлях/холлах, коридорах, проходах, у выходов, в том числе эвакуационных – с учетом оптимальной расстановки так, чтобы в каждую точку площади/пространства помещений могла быть подана 1 или больше струй воды по СП 10.13130.2020, а также в зависимости от сложности планировки, конкретной ситуации на защищаемом объекте.

Схема расстановки пожарных кранов

Расстояние между двумя пожарными кранами L, м, определяется по формуле: L=2R – (1,5÷2,0 м)

Радиус действия пожарного крана R

На заметку: обычно сеть ВПВ монтируют, используя сварные трубы из стали. Но, последнее время в системах объединенного водопровода зданий стало разрешено применять для этого полимерные изделия, имеющие сертификат ПБ, что упрощает и удешевляет проведение этих противопожарных работ.

Пожарный кран – требования к установке и комплектации:

• Запорный клапан ПК устанавливается на отводе трубопровода ВПВ в четко ограниченных пределах – от 1,2 до 1,5 м от отметки пола. Допустим монтаж спаренных кранов на одном стояке – рядом или друг над другом, при этом расстояние от пола до нижнего ПК не должно быть меньше 1 м.
• Минимально необходимый комплект ПК состоит из: запорного клапана, пожарного рукава длиной обычно 20 м, ствола с подсоединенными к ним головками в сборе для оперативной прокладки к первичному очагу пожара.
• Как правило, весь комплект ПК находится в одном известном, хорошо видном всему персоналу предприятия/организации месте – в пожарном шкафу. Исключение, если это только невозможно из-за геометрических особенностей стен, расстановки технологического оборудования или по иным причинам. Тогда комплект ПК в рукавной кассете или в том же шкафу располагают как можно ближе к отводу ВПВ с установленным на нем запорным вентилем.
• Кроме того, требования СП 10.13130.2020 к пожарным кранам противопожарного водопровода предусматривают возможность размещения в таких шкафах переносных огнетушителей.
• Пожарные шкафы, как правило, заводского изготовления, приспособлены для проведения регулярного визуального контроля без открывания дверок, повреждения контрольных пломб/наклеек, которые обязательно должны быть для исключения случаев как возможного хищения, так и использования рукавной линии от ПК не по прямому назначению.
• Для оперативного подъема давления воды в сети ВПВ возле каждого ПК устанавливают кнопки пуска пожарной станции/насоса.

Требования, предъявляемые к пожарным кранам, в первую очередь, диктуют необходимость прокладки рукавной линии, подачи воды на очаг пожара. Кроме быстроты, необходимы умения и правильная укладка комплекта ПК в шкафу, позволяющая аккуратно извлечь ствол с подсоединенным к нему рукавом, проложить его по полу помещения, не спутав и не перекрутив, что затруднит или сделает невозможной подачу воду.

Полезно знать: рукав рекомендуется хранить сложенным в «гармошку» или «двойную скатку», а не в самой компактной складской форме, поступившей от производителя – «одинарной скатке» или в просторечии «улитке», гарантирующей нелепые проблемы при развертывании рукавной линии.

Комплектация и применение пожарного крана

Эксплуатация и обслуживание

ПК должны находиться в исправном, комплектном состоянии, обеспечивающем возможность оперативного применения в любое время:

• При эксплуатации ПК и пожарных шкафов в соответствии с любыми действующими правилами ПБ категорически запрещено производить перепланировку помещений, прокладку/установку каких-либо инженерных сетей, технологического, торгового оборудования, громоздкой корпусной мебели; складирование сырья, материалов, товарной продукции – всего, что может ограничить доступ к ним.
• В одном здании или его пожарных отсеках, разделенных преградами капитального характера – стенами, перегородками с нормируемым пределом огнестойкости, необходимо все ПК комплектовать запорными клапанами, стволами, рукавами одинаковыми по диаметру прохода, спрыска, длины соответственно.
• На период любого отключения подачи воды из сети городского водопровода, проведения планового/аварийного ремонта ВПВ руководству предприятия/организации, а также цехов, участков, отдельных производств необходимо предпринять дополнительные меры ПБ, усилить противопожарный режим.

Установка, ремонт, обслуживание пожарных кранов и содержание ВПВ в целом – прерогатива специализированных фирм, имеющих лицензию МЧС для проведения таких работ, включающих обязательные мероприятия:

• Контроль работоспособности с подачей воды от ПК – дважды в год, в весенний и осенний периоды.
• Перекатка рукава на новый шов – раз в год.
• Проверка/ревизия запорных клапанов, задвижек с электроприводом на вводе ВПВ – раз в полгода.
• Контроль технического состояния пожарных станций/насосов – ежемесячно.

Персональная ответственность за исправность системы ВПВ возложена на руководителя предприятия/организации. Даже если кому-то из них кажется, что многие требования нормативных документов излишни, а обслуживание противопожарного водопровода вполне можно поручить дежурному, или приходящему по вызову, сантехнику – закон есть закон. Часто он бывает весьма суров к тем, кто намеренно игнорирует имеющуюся возможность быстро, эффективно локализовать, ликвидировать пожар на вверенном объекте с помощью ПК до наступления тяжелых последствий.

Дополнительный материал доступен по кнопке «Скачать»:

Методика проверки сетей противопожарного водоснабжения на водоотдачу

Информация для стенда-уголка о пожарной безопасности на объекте

Насосные установки и станции управления насосами

Насос — это гидравлическая машина для перекачки жидкостей или газов (зависит от назначения).

Классификация насосов

Предназначены для обеспечения принудительного движения жидкости по замкнутому контуру (циркуляции), а также рециркуляции в системах отопления и ГВС. Подразделяются на насосы с «мокрым» и «сухим» ротором.

Погружные
Основное предназначение насосов – поднятие жидкости с больших глубин. Для работы их полностью или частично опускают в воду. В зависимости от типа жидкости, с которой придется иметь дело, различают насосы для чистой воды (скважинные, колодезные) и загрязненной воды (дренажные, фекальные).

Насосы для скважин
Их применяют в тех случаях, где водоснабжение, системы пожарной безопасности, орошение обеспечиваются за счет подземных вод. Важные показатели — мощность и время всасывания, уровень подъема воды.

Колодезные
Предназначены для перекачивания малозагрязненной воды в частные дома. Эти агрегаты эксплуатируются на небольшой глубине, отличаются хорошей производительностью и бесшумной работой. Важно обратить внимание на плавность работы насоса. При сильных вибрациях возможно поднятие осадка со дна и загрязнение воды.

Дренажные
Как правило, они используются для откачивания воды из канав, ям, затопленных подвалов и погребов. Добываемая дренажными насосами вода может использоваться для полива и орошения.

Фекальные
Задача таких насосов — откачивание содержимого выгребных ям. Могут отводить сточные воды с большим количеством примесей, в том числе с длинноволокнистыми включениями, благодаря режущему устройству на крыльчатке.

Поверхностные
Агрегаты данного типа работают на поверхности водоема. С их помощью таких насосов можно осуществлять полив, орошение, откачку воды, обеспечивать автономное водоснабжение жилых и подсобных помещений, работу системы пожаротушения.

Насосные установки

Классификация насосных установок:

• установки хозяйственно-питьевого назначения,
• установки пожаротушения.

Насосная установка хозяйственно-питьевого водоснабжения

Назначение насосных установок

Насосная установка применяется для повышения давления и автоматического поддержания его заданной величины в системах водоснабжения жилых, административных и производственных зданий.

Области применения:

• водоснабжение
• орошение
• ирригация
• отопление
• кондиционирование
• вентиляция

Технические характеристики

Насосные установки применяются в секторе жилищного и коммерческого строительства, социальных объектов, промышленности, сельского хозяйства.

Комплектация

Установки пожаротушения

Области применения:

• спринклерные и дренчерные системы
• водяное и пенное пожаротушение
• внутреннее и наружное пожаротушение
• Жжилые здания
• магазины
• производственные помещения
• склады
• объекты соцкультбыта

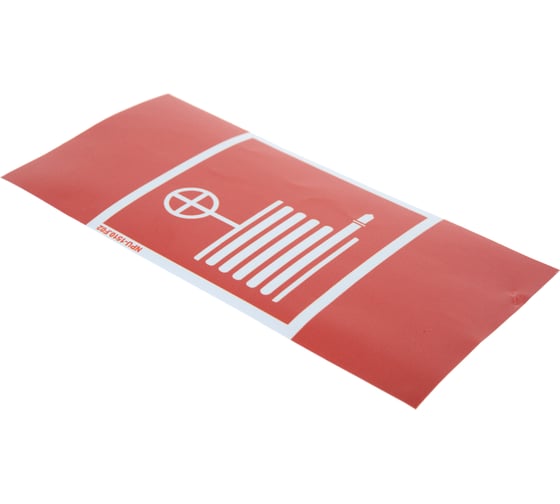

Знак безопасности БЕЛЫЙ СВЕТ NPU-1510.F02 «Пожарный кран» a14022

• Вес нетто: 0,004 кг
• Габариты без упаковки: 160×80 мм

Все характеристики

Спишите до 65 р. бонусами Начислим 1 бонус

Технические характеристики Белый свет NPU-1510.F02 «Пожарный кран» a14022

• *Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой

Нашли ошибку в описании?

• Россия — родина бренда
• Россия — страна производства

Информация об упаковке

• Единица товара: Штука
• Вес, кг: 0,005
• Длина, мм: 150
• Ширина, мм: 100
• Высота, мм: 10

Сервисное обслуживание

Поможем решить любую проблему с товаром

Устраним любую неисправность по гарантии. Срок указан без учета логистики

Обращайтесь за обслуживанием в авторизованные сервисы производителя

Отзывы о знаке безопасности Белый свет NPU-1510.F02 «Пожарный кран» a14022

Вопросы и ответы о знаке безопасности Белый свет NPU-1510.F02 «Пожарный кран» a14022

Есть вопросы о товаре?

Расходные материалы для знака безопасности Белый свет NPU-1510.F02 «Пожарный кран» a14022

• Реквизиты
• Франшиза
• Социальная активность
• Информация для инвесторов
• Сертификаты
• Производители
• Правовая информация

• Распродажа
• Наши акции
• Наборы

• Поставщикам
• Организациям
• Франшиза

• Доставка курьером
• Доставка транспортной компанией
• Самовывоз
• Способы оплаты

• Сервисный центр ВсеИнструменты.ру
• Сопровождение обращений
• Обратная связь

Работа у нас

Вы принимаете условия политики конфиденциальности и пользовательского соглашения каждый раз, когда оставляете свои данные
в любой форме обратной связи на сайте ВсеИнструменты.ру

Устройство и установка грузоподъемных машин

160. Грузоподъемные машины с электрическим приводом дожны быть оборудованы устройствами (концевыми выключателями) для автоматической остновки:

а) механизма подъема грузозахватного органа, стрелы перед подходом их к упору;

б) механизма передвижения грузоподъемной машины; ее тележки, если скорость их передвижения перед подходом к упорам может превысить 32 м/мин. Механизмы передвижения башенного и козлового крана, а также мостового перегружателя должны быть оборудованы концевыми выключателями независимо от скорости передвижения;

в) механизма передвижения при подходе одного мостового или пердвижного консольного крана к другому, установленному на том же крановом пути;

г) механизма передвиженияч портального крана, снабженного кабельным барабаном, при сматывании кабеля.

Указанные устройства должны устанавливаться также при необходимости ограничения хода любого другого механизма грузоподхемной машины с жлектрическим приводом, например, механизма повората, выдвижения телескопической части грузоподъемной машины, подъема кабины. Требования пп. 160, б, в не распространяются на краны, управляемые с пола.

161. Концевые выключатели, устанавлимые на грузоподъемной машине, должны включаться в электрическую схему так, чтобы была обеспечена возможность движения в обратном направлении. Дальнейшее движение в том же направлении допускается для механизма передвижения мостового крана при подходе к посадочной площадке или тупиковому упору с наименьшей скоростью допускаемой электрической схемой управления краном

162. Концевой выключатель механизма подъема должен быть установлетн так, чтобы после остановки грузозахватного органа при подъеме без груза зазор между грузозахватным органом и упором был у электроталей не менее 50 мм, а у всех других грузоподъемных машин не менее 200 мм.

163. У грейферных кранов с раздельным двухмоторным электрическим приводом грейферной лебедки схема включения концевого выключателя подъема должна быть выполнена так, чтобы производилось одновременное отключение двигателя механизма подъема и двигателя замыкания грейфера при достижении последним крайнего верхнего положения.

164. Кондевой выключатель механизма передвижения должен быть установлен таким образом, чтобы отключение двигателя последнего происходило на расстоянии до упора равном не менее половины пути торможения механизма, а у башенных, портальных и козловых кранов и мостовых перегружателей не менее полного пути торможения. при установке взаимных прередвижных кранов, работающеих на одном пути, указанно расстояние может быть уменьшено до 0,5 м. Пути роможения механизмов долны быть указаны заводом- изготовителем в паспорте крана.

165. У стреловых кранов с кеэлектрическим приводом должно быть предусмотрено устройство для автоматической остановки ( отключени) механизма подъема стрелы перед подходом ее к упорам.

166 Краны мостового типа должны быть оборудованы устройством для автоматического снятия напряжения с крана при выходе на его галерею. У кранов, работающих в помещении, тройллейные провода напряженем не более 36 в при этом могут не отключаться. У мастовых кранов, вход на которые предусмотрен через галерею моста такой блокировкой, должна быть оборудована дверь входа на галерею.

167. Дверь для входа в кабину управления грузоподъемной машины с посадочной площадки должна быть снабжена электрической блокировкой, не позволяющей начать передвижение при открытой двери.

168. У магнитных кранов жлектрическая схема должна быть выполнена так, что бы при снятии напряжения с крана контактами приборов и устройств безопасности напряжение с грузового жлектромагнита не снималось. Исключение допускается для контакта блокировки люка.

169. У башенных кранов с неповоротной башней и портальных кранов при расположении кабины на поворотной части крна, а также у специальных металлургических кранов, имеющех повороную кабину, в случае опасности зажатия людей между поворотной и неповоротной частями крана при посадке в кабину должно иметься устройство, автоматически отключающее электродвигатель механизма поворота с неповоротной на поворотную часть.

170. Стреловые, башенные и портальные краны для предупреждения их опрокидывания должны быть оборудованы ограничителем грузоподъемности (ограничителем грузового момента), автоматически отключающим мезанизмы подъема груза и изменения вылета при подъеме груза, вес которого превышает номинальную грузоподъемность более чем на 10%, а для портальных кранов более чем на 15%. после прекращения действия ограничителя грузового момента должно быть возможно опускание груза или включение других механизмов для уменьшения грузового момента.

171. Для стреловых кранов, имеющих две или более грузовых характеристик, должен быть применен ограничитель грузового момента, имеющий устройство для переключения его на работу в соответствии с выбранной характеристикой.

172. Краны мостового типа должны оборудоваться ограничителями грузоподъемности, когда не исключается их перегрузка по технологии производства. Необходимость оборудования крана ограничителем дожна указываться при заказе на кран. Ограничитель грузоподъемности крана мостового типа не должен допускать перегрузку более, чем на 25%.

173. На кранах с гидроприводом функцию ограничителя может выполнять предохранительный клапан.

174. Козловые краны и мостовые перегружатели должны быть рассчитаны на максимально возможное усилие перекоса, возникающее при передвижении или оборудованы ограничителем переколса автоматического действия.

175. У кранов с электроприводом переменного тока рпи обрыве любой из трех фаз должен отключаться привод механизма подъема груза и стрелы. При отключении электродвигателя подъема груза или стрелы должно сниматься напряжение с катушек электромагнита тормоза или обмоток двигателя гидротолкателя.

176. контакты приборов и устройств безопасности (концевых выключателей, блокировки люка, двери кабины , аварийного выключателя и др.) должны работать на разрыв электрической цепи.

177. Краны, грузоподъемность которых изменяется с изменением вылета, должны быть снабжены указателем грузоподъемности должна быть отчетливо видна с рабочего места крановщика. При градуировании шкалы указателя грузоподъемности необходимо замер вылета производить на горизонтальной площадки на шкале — производить после снятия груза.

178. В кабине стреловых кранов, за исключением предназначенных для работы на рельсовых путях, должен быть установлен указатель угла наклона крана.

179. Башенные, портальные и кабельные краны, мостовые перегружатели дожны быть оборудованы анемометром, автоматически включающим сирен при достижении скорости ветра, указанной в паспорте крана. при обслуживании морских портав метеостанциями оповещения погоды установка анемометров на каждом кране не обязательна.

180. Стреловые самоходные краны (за исключением железнодорожных) должны быть снабжены прибором, включающим звукой сигнал оповещения о приближении стрелы крана к находящимся под напряжение проводам электрической сети или линии электропередачи *.

181. Портальные краны должны снабжаться барабаном для автоматического наматывания кабеля, подающего питание на кран.

182. Электрическая схема управления электродвигателями грузоподъемной машины должна исключать:

а) самозапуск электродвигателй после восстановления напряжения в сети, питающей грузоподъемную машину;

б) пуск электродвигателей контактами предохранительных устройств (контактами концевых выключателей и блокировочных уствойств).

183. Подача напряжения на грузоподъемную машину от внешней сети должна осуществляться через вводной устройство, имеющее ручной и дистанчионный привод ля снятия напряжения.

184. вводное устройство ( защитная панель) мостовых и консольно-передвижных кранов должны быть оборудовны индивидуальным контактным замком с ключом, без которого не может быть подано напряжение на кран. Защитная панель башенных кранов должна быть оборудована приспособлением для запирания ее на замок.

185. Для подачи напряжения на главные троллейные провода или гибкий кабель должен быть установлен выключатель в доступном для отключения месте. Выключатель, подающий напряжение на главные троеллейные провода или гибкий кабель, должен иметь приспособление для запирания его в отключенном положении.

186. Для подачи напряжения на гибкий кабель портовых электрических кранов должны быть установлены колонки, специально предназначенные для этих целей.

187. При установке на башенных кранах светильников, освещающих рабочую зону крана, освещение должно включаться самостоятельным выключателем, установленным на портале.

188. Грузоподъемные машины, управляемые из кабины или с пульта управления ( при дистанционном управлении), должны быть снабжены звуковым сигнальным прибором, хорошо слышимым в местах подъема и опускания груза.

189. Кабина управления краном, аппаратные кабины и машинное помещение должны иметь электрическое освещение. Освещение на грузоподъемных машинах с электрическим приводом при отключении электрооборудования грузоподъемной машины должно оставаться включенным. Цепи освещения и сигнального прибора, включенные до вводного устройства, должны иметь собственный выключатель.

190. Краны должны быть оборудованы низковольтным ремонтным осещещнием напряжением не более 36 в. Питание сети ремонтного освещения должно осуществляться от трансформатора или аккумулятора, установленных на кране или в пункте ремонта крана.

191. Использование металлоконструкций крана в качестве рабочего токопровода для питания цепей освещения, управления или других напряжением более 36 в не разрешается.

192. Электрические отопительные приборы, устанавливаемые в кабине грузоподъемной машины, должны быть безопасны в пожарном отношении, а их токоведущие части-ограждены. Электрические отопительные приборы должны присоединяться к электрической сети после вводного устройста. Корпус отопительного прибора должен быть заземлен.

193. Устрановка в кабине управления грузоподъемной машины пусковых реостатов электродвигателй не разрешается.

194. У кранов с электрическим приводом при питании от внешней сети металлокнструкции, а также все металлические части электрооборудования ( корпуса жлектродвигателей, кожухи аппаратов, металлические оболочки проводов и кабелей, защитные трубы и другие, не входящие в электрическую цепь, но могущие оказаться под напряжением вследствие порчи изоляции. должны быть заземлены в соответствии с правилами устройства электроустановок.

195. Корпус кнопочного аппарата управления грузоподъемной машины, управляемой с пола, должен быть выполнен либо из изоляционного материала, либо заземлен не менее чем двумя проводниками. в качестве одного из заземляющих проводников может быть использован тросик, на котором подвешен кнопочный аппарат.

196. Грузозахватный орган штыревого крана и корпуса электрооборудования, находящиеся по условиям технологического процесса под напряжением, заземляться не должны. В этом случает от заземленных частей грузоподъемной машины они должны быть изолированы не менее чем тремя ступенями изоляции. Сопротивление каждой ступени изоляции после монтажа вновь изготовленного или капитально отремонтированного крна должно быть не менее 10 Мом. Изоляция электооборудования и электропроводки должна быть рассчитана на случай приложения к ним напряжения от груза при повреждении или перекрытии ступеней защитной изоляции.
