Автоматический выключатель 600а этм

Выключатель А3144 400А, А3144 600А

Автоматические выключатели А3144 по низким ценам из наличия, только новая качественная продукция с гарантией!
Ежедневная бесплатная отгрузка до транспортных компаний.

Автоматический выключатель А3144– это качественное и надёжное защитное устройство, предназначенное для работы в сетях переменного тока частоты 50-60 Герц.

Выключатель А3144 служит для защиты оборудование от коротких замыканий и токовых перегрузок.

Цена выключателя А3144 от 27.01.2021

Цена на выключатель А3144 указана с НДС, цена может быть снижена при заказе продукции на сумму свыше 50 000 рублей.

Выключатель А3144 600А цена 9800 рублей

Выключатель А3144 400А и 500А цена 9800 рублей

Выключатель А3144 200-300А цена 8500 рублей

Цена с НДС!

Описание выключателя

А3144 это выключатель общепромышленного назначения, поэтому применяется он широко, исправно работая на различных промышленных предприятиях и объектах коммунального и кранового хозяйства.

Выключатель автоматический А3144 состоит из следующих составных частей и блоков: корпус автомата (который, в свою очередь, состоит из крышки и основания), механизма, выполняющего коммутацию, искра защитных камер, механизма управления и кабельных зажимов.

Корпус выключателя А3144 сделан из пластика и имеет размер 220Х185Х565 мм. Все составляющие выключателя монтируются на его основание, сверху, болтами, крепится крышка, надежно защищая внутреннее устройство.

Коммутирующий механизм выключателя А3144, по сути, представляет собой три пары подвижных и неподвижных контактов, которые при помощи изолированной траверсы соединены с управляющим механизмом.

Таким образом, движение рукоятки выключателя обеспечивает замыкание и размыкание контактов. Контакты выключателя А3144 изготовлены из композиционного, металлокерамического материала, содержащего серебро.

Их безусловным плюсом является то, что они имеют большой ресурс работы, не требуют специального ухода и, практически, не подлежат так называемому «свариванию».

Изготовленные таким образом контакты обеспечивают нормальную работу автоматического выключателя А3144 даже при возникновении на них ощутимых неровностей.

Шлифовать и подтачивать их, при этом, нет необходимости: отслеживать нужно только провал контактов. Выключатель А 3144, провал контактов в котором достиг 0,5 мм, использовать не рекомендуется.

Каждая пара подвижных и неподвижных контактов выключателя А 3144 прикрыта камерой, которая нивелирует последствия возникновения электрической дуги, за счет металлических пластинок, входящих в ее состав.

Что касается расцепителя, то они могут быть электромагнитными и тепловыми. Электромагнитный расцепитель выключателя А3144 обеспечивает защиту сети от короткого замыкания.

По мере возрастания тока в цепи, под воздействием растущего магнитного поля, начинает движение якорь, расположенный в катушке расцепителя. Он и толкает рычаг, размыкая при этом контакты.

Тепловой расцепитель автоматического выключателя А3144 имеет определенную временную выдержку. Чем выше токовая перегрузка, а значит и температура специальной биметаллической пластины связанной с контактами, тем меньше время срабатывания расцепителя и размыкания контактов.

Нужно отметить, что расцепители настройке и регулировке не подлежат, будучи настроен производителем.

Механизм управления выключателя А3144 – это подвижная рукоятка и те элементы автомата, которые передают движение рукоятки подвижной траверсе. Скорость перемещения рукоятки не оказывает влияния на скорость замыкания или размыкания контактов – она всегда одна и та же.

Рукоятка автоматического выключателя А3144 имеет три положения, крайние из которых соответствуют замкнутым и разомкнутым контактам выключателя. Среднее положение рукоятка занимает после срабатывания механизма расцепителя.

Условия эксплуатации

Выключатель А3144 подходит для работы в умеренном климате, при температуре окружающей среды до 40 градусов Цельсия.

Не рекомендуется устанавливать его в местах с агрессивной средой (слишком пыльных, где в воздухе могут находиться токсичные взвеси), а также в местах с повышенной влажностью и под прямыми солнечными лучами.

Также производителем установлена максимальная высота установки выключателя А3144 не более 1000 метров над уровнем моря.

Читать еще:  Схема подключения проходного выключателя без коробок распределительных

Технические характеристики А 3144

Автоматические выключатели серии А3700

Широкое распространение в системах электроснабжения получили автоматические выключатели серии A3700. Они относятся к классу установочных автоматов на напряжение до 500 В (на переменном токе) и 220 В (на постоянном токе) и выпускаются на номинальные токи отключения от 50 до 600 А.

Автоматы изготавливаются пяти типоразмеров: А3760, А3710, А3720, A3730, A3740. Они снабжены тепловыми, электромагнитными или комбинированными расцепителями. Возможно исполнение без расцепителей (неавтоматический выключатель). Автоматы выполняются в однополюсном, двухполюсном и трехполюсном исполнениях и допускают 10000 коммутационных операции при номинальном токе и номинальном напряжении.

Основные технические характеристики автоматических выключателей показаны в таблице 1.

Табл. 1. Основные технические характеристики автоматических выключателей А3700

Рис. 1. Автоматический выключатель серии А3700

На рис. 2 представлен разрез автоматического выключателя серии A3700 в отключенном состоянии.

Рис. 2. Разрез автоматического выключателя серии А3700

Узлы автомата крепятся к пластмассовому основанию 1. Все детали автомата закрыты крышкой 2, предохраняющей обслуживающий персонал от соприкосновения с деталями, находящимися под напряжением. Неподвижные контакты 3 и подвижные контакты 4 (на каждую фазу) с целью уменьшения износа изготавливаются из металлокерамических материалов на основе серебра и окиси кадмия.

Дугогашение при отключении автомата осуществляется с помощью решетки из стальных пластин 11, укрепленных на фибровом каркасе 10 (в автоматах на токи более 600 А, кроме основных, имеются еще дутогасительные контакты). Для включения автомата рукоятку 5 необходимо перевести в нижнее положение, при этом рычаг 6 сцепляется с рейкой расцепления 7. При переводе рукоятки 5 вверх натягиваются отключающие пружины 8. Под их действием ломающиеся рычаги 9 переходят за мертвую точку, и контакта 3 и 4 автомата замыкаются, так как контактный рычаг вращается вокруг оси 13 под действием рычагов 9.

При ручном отключении рукоятка 5 переводится вниз. Пружины 8 снова растягиваются и ломают рычаги 9 в другом направлении. Таким образов, механизм автомата имеет мгновенное включение и отключение.

Автоматический выключатель, показанный на рис. 2 имеет комбинированный расцепитель. При перегрузках биметаллическая пластина 18, обтекаемая током, изгибается и через регулировочный винт воздействует на рычаг 14, который с помощью зубчатого сегмента 15 освобождает нижний конец рычага 7. Последний поворачивается по часовой стрелке, освобождает рычаг 6, и происходит автоматическое отключение автомата.

При коротких замыканиях срабатывает электромагнитный расцепитель, который состоит из неподвижного магнитопровода 17 с проходящими в нем токоведущей шиной и якорем 16. При протекании по шине тока КЗ якорь втягивается и через свою тягу поворачивает рычаги 7 и 14 по часовой стрелке, освобождая рычаг 6, после чего происходит отключение автоматического выключателя.

Время срабатывания теплового расцепителя зависит от тока перегрузки: чем больше ток перегрузки, тем меньше время срабатывания (от 1 — 2 часов до долей секунды). После срабатывания теплового расцепителя биметаллическая пластина возвращается в исходное положение через 1 — 4 мин. Электромагнитный расцепитель срабатывает при токах КЗ равных (7 — 10) I ном. Полное время срабатывания автоматического выключателя серии A3700 при этом находится в пределах от 15 до 30 мс.

Если Вам понравилась эта статья, поделитесь ссылкой на неё в социальных сетях. Это сильно поможет развитию нашего сайта!

Подписывайтесь на наш канал в Telegram!

Просто пройдите по ссылке и подключитесь к каналу.

Не пропустите обновления, подпишитесь на наши соцсети:

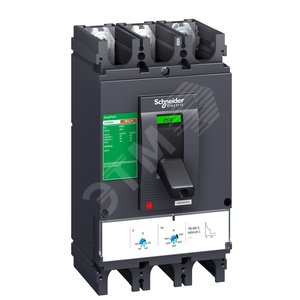

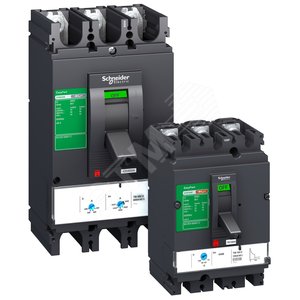

Выключатель автоматический трехполюсный EasyPact CVS 630N 50kA TM600D (LV563316)

Мин. Цена Цена по максимальной скидке 10%. Предоставляется при накоплении суммы покупки за все время в 20 000 рублей —>

Описание

Автоматический выключатель EasyPact CVS630N Schneider Electric, исполнение — 3P3D, номинальный ток 600 А, Icu

Не забудьте купить

Расширитель полюсов 3п 52.5мм.кв для NSX400/630 (LV432490)

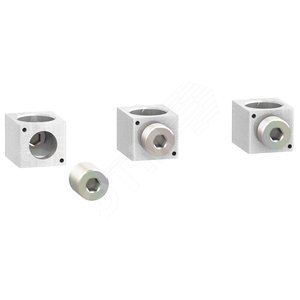

NSX Клеммы 35-300мм.кв (3шт) и 2 разделителя (LV432479)

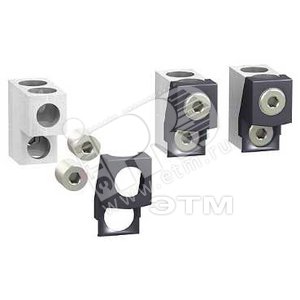

Набор клемм для 2 кабелей 35-240мм2, для аппаратов Compact и Vigicompact NSX400/630, 3шт (LV432481)
