Автоматический выключатель 40а siemens

Автоматические выключатели Siemens 5SL6240-7

Автоматический выключатель Siemens Sentron 5SL62407

АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ 400V 6KA, 2-полюсной. класс характеристки срабатывания, C, 40A

Siemens предлагает полный спектр модульных автоматических выключателей от 0.3 до 125 A с характеристиками A, B, C и D для защиты электрических цепей от перегрузки и короткого замыкания.

С характеристиками расцепителей максимальных токов A, B, C и D автоматические выключатели Siemens широко применяются в промышленности, жилых и общественных зданиях. Специальный конструктив присоединительных клемм в устройствах Siemens позволяет обеспечить высокую защиту от прикосновения.

Автоматические выключатели Siemens Sentron 5SL62407 — это максимальная защита проводников

Модульные автоматические выключатели Siemens обладают высоким качеством и надежностью. Различные технические особенности устройств позволяют добиться высокой безопасности при работе с ними. Отдельным преимуществом и инновацией имеющихся опций является быстрая и легкая инсталляция устройств.

Широкий спектр аксессуаров и дополнительных устройств для Siemens 5SL6240-7

Модульные автоматические выключатели могут комбинироваться с широким спектром дополнительных устройств, таких как дополнительные контакты состояния и срабатывания, независимый расцепитель и расцепитель минимального напряжения, дистанционный привод или блоки УЗО, обеспечивающие защиту от поражения токами утечки и защиту от возгорания.

Технические характеристики 5SL62407

CIRCUIT BREAKER 400V 6KA, 2POLE, C, 40A
версия
Фирменное название продуктаSENTRON
Наименование продуктаМодульный автоматический выключатель для защиты линий
Общие технические данные
Число полюсов2
Число полюсов / примечание2P
Класс характеристики срабатыванияC
Графическая кривая / прямой ток, характеристикаDS_5SL6_C_40
Силовой выключатель / основной тип5SL6
Механический срок службы (коммутационные циклы) / типовое10 000
Категория перенапряжения3
напряжение
Вид напряженияперем. ток
Напряжение изоляции
начальное значение / при переменном токе / расчетное значение440 V
напряжение питания
Напряжение питания / при переменном токе / расчетное значение400 V
Частота напряжения питания / расчетное значение50 Hz
класс защиты
Степень защиты IPIP20, с подключенными проводами
Класс ограничения энергии3
Коммутационная способность
коммутационная способность по току
согласно EN 60898 / расчетное значение6 kA
согласно IEC 60947-2 / расчетное значение6 kA
рассеивание
Мощность потерь [Вт]
при расчетном токе / при переменном токе / при теплом эксплуатационном состоянии / на полюс3,3 W
максимальное6,6 W
электричество
Расчетный ток In / IEC, DIN/VDE / при 40 Cel37,57346 A
Ток / при переменном токе / расчетное значение40 A
Токоограничительная характеристика Nr. / рассеиваемая энергияDE_5SL6_C_40
Главная цепь
рабочее напряжение
минимально24 V
при постоянном токе / расчетное значение / максимальное60 V
начальное значение / при переменном токе / максимальное440 V
Подробнее
Характеристики продукта / защита от прикосновенияда
Характеристики продукта
без галогенада
пломбируемыйда
без силиконада
Расширение продукта / встраиваемые / дополнительные устройствада
функция продукта
Функция продукта / с переключаемой нейтральюнет
число
Функциональность / для экологической экспертизы / согласно IEC 60068-2-306
связи
Поперечное сечение подключаемого провода / многопроводный
минимально0,75 mm
максимальное25 mm
Поперечное сечение подключаемого провода
однопроводный
— минимально0,75 mm
— максимальное25 mm
тонкопроволочный / с обработкой концов жил
— минимально0,75 mm
— максимальное25 mm
Крутящий момент затяжки / при винтовом соединении
минимально2,5 N·m
максимальное3 N·m
Механическая конструкция
Высота90 mm
Ширина36 mm
Глубина76 mm
Монтажное положениелюбой
Монтажная глубина70 mm
Число модулей в ширину2
вес-нетто295 g
условия окружающей среды
Степень загрязнения2
влияние температуры окружающей средывременами +55°C. ь: макс. 95%
Температура окружающей среды
минимально-25 °C
максимальное45 °C
во время хранения / минимально-40 °C
во время хранения / максимальное75 °C
Сертификаты
Условное обозначение
согласно DIN EN 61346-2F
согласно DIN EN 81346-2F
Дополнительная информация

Техническая документация по 5SL6240-7

  • 5SL4_2013-09_Ru.pdf
    страниц: 9, размер: 1.42 Мб
  • Брошюра «Модульные автоматические выключатели 5SL»
    язык: RU, страниц: 2, размер: 698.29 Кб
  • Каталог продукции «Модульные автоматические выключатели серии 5SL. Аппаратура модульного исполнения BETA»
    язык: RU, страниц: 8, размер: 1.67 Мб
  • Каталог продукции «Аппаратура модульного исполнения и устройства контроля PAC. Устройства для защиты, коммутации, измерений и контроля»
    язык: RU, страниц: 338, размер: 11.62 Мб
  • Брошюра «Типовые схемы распределительных устройств Siemens для обеспечения электробезопасности в жилых домах»
    язык: RU, страниц: 2, размер: 605.20 Кб

Отправьте заявку и получите очень выгодное коммерческое предложение по оборудованию Siemens
в течение 4 часов

Автоматический выключатель с регулируемой тепловой защитой 28-40А Siemens

  • Артикул: 3RV10314FA10
  • Бренд: Siemens (подробнее о производителе)
  • Наличие на складе: Под заказ

Стоимость товара и информация о доставке

  • Характеристики товара
  • Оплата и доставка
  • Гарантия и возврат
  • Отзывы и комментарии
  • Сертификаты

Оплата заказа
Вы можете оплатить заказ одним из следующих способов:

  • Оплата наличными или банковской картой курьеру при получении
  • Оплата банковской картой на сайте (Visa или MasterCard)
  • Оплата наличными или банковской картой в центральном офисе
  • Оплата по счету (безналичный расчет для юридических и физических лиц)

*Возможность оплаты заказа тем или иным способом зависит от города доставки и наличия товара на складе.

Доставка заказа
Воспользуйтесь следующими вариантами получения заказа:

  • Доставка курьером до двери (ПН-СБ с 09-00 до 22-00)
  • Самовывоз с пункта выдачи (карта пунктов выдачи)
  • Самовывоз с центрального склада (ПН-ПТ с 09-00 до 17-00)

*Возможность доставки зависит от города. Время доставки обговаривается с курьером. Подробная информация о доставке заказов

Гарантия на товары
На представленные товары осуществляется официальная гарантия производителя 12 месяцев.
На ряд товаров с маркировкой «Гарантия 2 года» осуществляется расширенная гарантия производителя 24 месяца.

Возврат товаров
При покупке товара из наличия на складе АСБЕРГ АС, покупатель имеет право осуществить возврат товара в течение 60 дней с момента покупки.

Возврат качественного товара осуществляется при соблюдении в совокупности следующих условий:

  • товар не находился в употреблении;
  • полностью сохранен товарный вид;
  • сохранены потребительские свойства;
  • не нарушены пломбы и фабричные ярлыки;
  • имеются чеки (кассовый, товарный) а также иные документы, подтверждающие оплату товара.
  • имеется документ, подтверждающий факт и условия покупки указанного товара.

Товар может быть возвращен путем:

  • Лично на складе компании (г. Подольск) с 09-00 до 17-00.
  • Путем отправки почтовой или курьерской службой

Для возврата товара покупателю необходимо заполнить заявление о возврате товара.
Подробная информация по возврату товара

Выключатель автоматический трехполюсный 40А С 6кА

Мин. Цена Цена по максимальной скидке 10%. Предоставляется при накоплении суммы покупки за все время в 20 000 рублей —>

Описание

Не забудьте купить

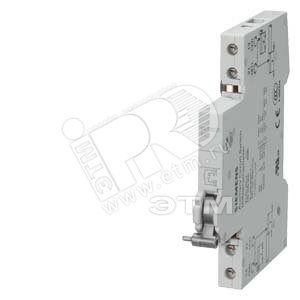

Блок дополнительных контактов состояния AS 1NO+1NC для автоматического выключателя D=70мм

Блок дополнительных контактов аварийного отключения FC 1NO+1NC для автоматических выключателей

Шина штифтового типа ударостойкая 10мм.кв 3ф L=1016мм без концевых заглушек

Блок дополнительных контактов состояния AS 1NO+1NC для автоматического выключателя D=70мм

Блок дополнительных контактов аварийного отключения FC 1NO+1NC для автоматических выключателей

Шина штифтового типа безопасная для прикосновения 10мм.кв 4х3ф

Выключатель автоматический однополюсный 16А C ВА47-29 4.5кА

Выключатель автоматический однополюсный 25А C ВА47-29 4.5кА

Выключатель автоматический однополюсный 10А C ВА47-29 4.5кА

Это также называют: трехполюсный, трёхполюсной, 3-полюсный, 3-полюсной, трех-полюсный, трёх-полюсный, трех-полюсной, трёх-полюсной, 3п, 3P, модульный, 5SL63407, 5SL6340 7, 5SL634O-7

Всегда поможем:
Центр поддержки
и продаж

Скидки до 10% +
баллы до 10%

Доставка по городу
от 150 р.

Получение в 150
пунктах выдачи

  • Покупателям
    • Способ оплаты
    • Доставка
    • Акции
    • Скидки и баллы
    • Адреса магазинов
    • Договор оферты
  • Компания ЭТМ
    • О компании
    • Сервис iPRO
    • Электрофорум
    • ЭТМ Вакансии

Центр поддержки и продаж

  • Электрика
  • Свет
  • Крепеж
  • Безопасность

Мы в социальных сетях

  • Повышение квалификации
  • Часто задаваемые вопросы
  • Нашли ошибку?
  • Центр обращений

© 2021 Компания ЭТМ — Копирование и использование в коммерческих целях информации на сайте www.etm.ru допускается только с письменного одобрения Компании ЭТМ. Информация о товарах, их характеристиках и комплектации может содержать неточности

Ваш город: Выберите город

Я подтверждаю свое согласие на обработку персональных данных согласно Политике обработки персональных данных

Сайт использует файлы cookie с целью повышения удобства пользования сервисом. Продолжая использовать наш сайт, вы даёте согласие на обработку cookie-файлов.

(3RV1031-4FA10) Автоматический выключатель защиты двигателя SIRIUS 3RV1-40, Ir=28-40 Aмпер, SIEMENS

Мощность:18,5 кВт
Номинальный ток:28-40 A
Поставка:Cо склада
Производство:SIEMENS

Все характеристики

  • Описание
  • Характеристики
  • Отзывы

(3RV1031-4FA10) Автоматический выключатель защиты двигателя SIRIUS 3RV1-40, Ir=28-40 Aмпер, SIEMENS

Автоматические выключатели Сименс 3RV1 являются компактными токоограничивающими аппаратами, оптимально соответствующими пусковым сборкам. Данные выключатели могут использоваться для коммутации и защиты 3 фазных двигателей до 45 кВт при AC 400 В, а также для других нагрузок с номинальными токами до 100 A.

Выключатели поставляются в 2 типоразмерах:

Типоразмер S2—строительная ширина 55 мм, максимальный номинальный ток 50 A , при AC 400 В могут использоваться для трехфазных двигателей до 22 кВт.

Типоразмер S3—строительная ширина 70 мм, максимальный номинальный ток 100 A , при AC 400 В могут использоваться для трехфазных двигателей до 45 кВт.

Автоматические выключатели 3RV1 устойчивы к климатическим воздействиям. Они предназначены для использования в закрытых помещениях, где нет осложняющих эксплуатационных условий (например, пыль, едкие пары, вредные газы). Для использования в пыльных и влажных помещениях следует предусматривать специальные меры защиты. Автоматические выключатели 3RV допускают ввод питания сверху или снизу.

Допустимые температуры окружающей среды, максимальная коммутационная способность, токи расцепления и другие граничные условия для применения приведены в технических данных и характеристиках расцепления.

Автоматические выключатели 3RV1 пригодны также для использования в IT-системах (IT-сетях). Здесь следует иметь в виду различную номинальную предельную отключающую способность в IT-системе. Так как рабочие токи, пусковые токи и пиковые значения токов при включении нагрузки могут иметь различные значения, в том числе в двигателях одинаковой мощности, мощность двигателя в таблицах для выбора представлена только как ориентировочный показатель. Решающими для правильного выбора автоматического выключателя всегда являются конкретные пусковые и номинальные данные подлежащего защите двигателя. Тоже относится и к автоматическим выключателям для защиты трансформаторов. Чтобы избежать случайного срабатывания автоматического выключателя из-за чувствительности к выпадению фазы, выключатели должны быть всегда подключены так, чтобы ток проходил по всем 3 главным цепям.

Защита от короткого замыкания

Расцепители короткого замыкания автоматических выключателей 3RV1 при коротком замыкании отсоединяют неисправную фидерную сборку от сети и таким образом предотвращают дальнейший ущерб. Благодаря предельной отключающей способности 50 кA или 100 кA при AC 400 В выключатели устойчивы к большинству коротких замыканий, так как токи короткого замыкания на практике обычно достигают существенно меньших значений

Защита двигателя

Параметры расцепления автоматических выключателей 3RV10/3RV11 относятся в основном к защите трехфазных двигателей. Выключатели при этом обозначаются как выключатели для защиты двигателя. Номинальный ток In в подлежащих защите двигателях настраивается по шкале настройки. Расцепитель короткого замыкания по заводской установке срабатывает при 13-кратном превышении расчетного тока в выключателе. При этом осуществляется бесперебойная работа и уверенная защита двигателя. Чувствительность выключателя к выпадению фазы гарантирует, что выключатель при выпадении одной фазы и вызванных этим перегрузках в других фазах будет вовремя отключён. Автоматические выключатели с тепловыми расцепителями перегрузки обычно относятся к классу расцепления 10. Автоматические выключатели типоразмера S2 и S3 представлены также с классом расцепления 20 , что допускает пуск двигателей в сложных эксплуатационных условиях.

Коммутирование постоянного тока

Автоматические выключатели 3RV1 для переменного тока пригодны также и для коммутации постоянного тока. Однако в этом случае нужно обращать внимание на максимально допустимое постоянное напряжение в каждой цепи. При повышенных напряжениях необходимо последовательное включение 2 или 3 цепей. Значения срабатывания расцепителя перегрузки остаются неизменными, значения срабатывания расцепителя короткого замыкания повышаются при постоянном токе примерно на 30%

Технические характеристики:

Размер:

Схема подключения:

Более подробную информацию о данной позиции Вы можете узнать из соответствующего каталога
