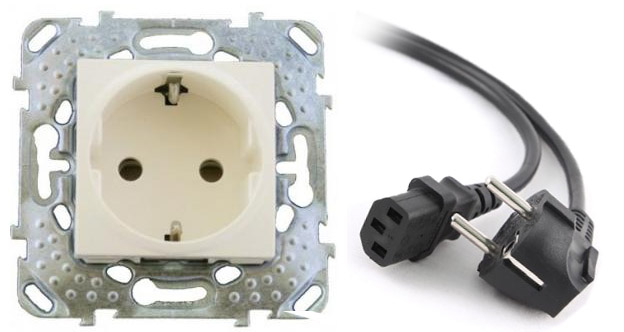

Вилки и розетки SCHUKO

SCHUKO ( от немецкого Schutzkontakt «защитный контакт» ) – это система силовых вилок и розеток стандарта CEE 7/4. Такие вилки и розетки, как правило, снабжены защитным заземлением и используются в сетях на 230 В с силой тока 16 А.

УСТРОЙСТВО
У вилки Schuko есть два круглых штыря диаметром 4,8 мм (длина 19 мм, расстояние между центрами 19 мм) для фазы и нейтрали и две плоских контактных скобы сверху и снизу вилки для защитного заземления. Розетки Schuko образуют углубление, в которое вставляется вилка. Вилки и розетки Schuko неполяризованы, подключение фазы и нуля не контролируется. Как и большинство типов европейских розеток, розетки Schuko могут принимать Евровилки.

При вставке в розетку вилка Schuko закрывает собой полость розетки 1 и первым делом устанавливает подключение защитного заземления через заземляющие скобы 2 прежде, чем фазный и нейтральный штыри 3 войдут в контакт. Так исключается прикосновение к штырям у вставленной в розетку вилки, а значит не требуются изолирующие рукава на штырях. Направляющие пазы 4 нужны для устойчивости, они позволяют использовать большие и тяжёлые вилки (например, со встроенным трансформатором или таймером).

БЕЗОПАСНОСТЬ

Не рекомендуется включать вилки Schuko в розетки, не предназначенные для неё. В случае подключения к нестандартным розеткам:

• не подключается защитное заземление. Нетоковедущие части прибора не защищены от пробоя и статического электричества;
• вилка входит с усилием. Этим усилием можно повредить розетку, а также сложно будет отключить прибор в случае необходимости. Нередко при попытке выключить вилку Schuko из розетки, розетка выпадает из посадочного гнезда, оголяя токоведущие части;
• так как штыри имеют больший диаметр, позже могут быть проблемы с плохим контактом при подключении в ту же розетку других приборов;
• вилка Schuko рассчитана на номинальный максимальный ток 16А. Розетка, не предназначенная для подключения вилок Schuko, особенно если диаметр отверстий в розетке меньше 5,5 мм, может быть не рассчитана на ток, потребляемый включенным прибором;
• если розетка не заглублена, как Schuko, есть вероятность прикосновения к токоведущим штырям если вилка вставлена не до конца.

В российских домах старой постройки отсутствует заземляющий контур. Поэтому нередко ко вновь установленным розеткам Schuko заземление либо не подводится вообще, либо заземляющий контакт соединяется с нулевым проводом в розетке, либо приборы заземляются на трубы отопления, водопровод, или на арматуру дома. Всё это является нарушением техники безопасности. ГОСТ 7396 не запрещает использование розеток с отверстиями, диаметром 5,5 мм, рассчитанных на 16А, но при этом не имеющих заземляющего контакта. Подобные розетки изготавливают во многих странах. Использование таких розеток также является нарушением принципов безопасности, заложенных в стандарте Schuko.

ONEKEYELECTRO / Розетка с заземлением, защитные шторки, винтовые контакты

Артикул: Арт: 9371124

Товар не доставляется в ваш регион

Товара нет в наличии Выбранного размера нет в наличии

Ваша экономия 129 ₽

0 && priceSummary()^priceWithCouponAndDiscount Мин. сумма для заказа данного товара ?

Цвет: бежевый, черный, серый, белый

• 0

Все размеры

Добавлено в избранное

Электронная книга будет доступна для скачивания в Личном кабинете сразу после покупки

• Бесплатная доставка
• Примерка
• 21 день на возврат
• Бесплатный подъем на этаж

Причина уценки

Состав

Описание

Розетка Onekeyelectro серии Florence на 1 пост обеспечивает надежную защиту от поражения электрическим током, что особенно актуально, если в доме есть маленькие дети. В механизм интегрированы специальные шторки, которые открывают доступ к контактам только при нажатии штепсельной вилкой. Если ребенок ткнет острым предметом в одно из отверстий или дотронется пальцем, шторки останутся закрытыми. Предусмотрен третий заземляющий контакт в виде скобы (разъём Schuko). Розетка может использоваться при максимальном напряжении 250 В и силе тока 16 А. Степень защиты корпуса IP20 — розетка не подходит для установки на улице, в помещениях с высокой влажностью. Качественный поликарбонат, из которого изготовлен корпус, устойчив к температурному воздействию и механическим повреждениям. Винтовые клеммы обеспечивают высокое качество контакта. Механизм снабжен распорными лапками для надежной фиксации в подрозетнике.

Общие характеристики

Технические особенности

Дополнительная информация

Другие функции

Модель	Florence
Гарантийный срок	2года
Напряжение	250 В
Особенности розетки	с шторками
Вес товара с упаковкой (г)	61 г
Высота предмета	7.2 см
Глубина предмета	4.5 см
Количество гнезд/розеток	1 шт.
Ширина предмета	7.2 см
Высота упаковки (мм)	720 мм
Ширина упаковки (мм)	720 мм
Глубина упаковки (мм)	450 мм
Страна производства	Россия
Комплектация	розетка
Хрупкость	не хрупкое

Информация о технических характеристиках, комплекте поставки, стране изготовления и внешнем виде товара носит справочный характер и основывается на последних доступных сведениях от продавца

Штепсельная розетка

Штепсельная розетка – это одна из двух частей штепсельного соединителя, устанавливаемая на стену со стационарной проводкой либо конструктивно входящая в состав оборудования. Второй частью соединителя становится вилка.

История развития

С изобретением ламп накаливания началась электризация зданий. Постоянный ток использовался во всех сферах жизни, хотя уже появились генераторы. Первый магнето запатентован в 1842 году Стефеном Вулричем (UK 9431). Генератор переменного тока предполагалось использовать для целей гальванизации (покрытия изделий тонким слоем металла). На западе альтернаторы массово известны и применялись со второй половины XIX века в разных целях. Но двигатели работали исключительно на постоянном токе.

До Николы Тесла, в 1886 году, домашние бытовые приборы работали от электростанций, выдающих постоянный ток. Отличие альтернаторов в специальной механической приставке, выпрямлявшей переменный ток. Первую ГЭС (Крэгсайд, Англия) воздвигли в 1868 году. Она приводила в движение ротор динамо-машин постоянного тока. Использовать электричество предполагалось для:

• освещения;
• обогрева;
• горячей воды;
• лифтов;
• бытовых приборов.

Несколькими годами позже бельгиец Зенобе Грамме создал генератор, энергии которого уже хватало для промышленных применений. Это положило начало активному использованию электричества. В первое время поставщики делали большую скидку на мощность, потребляемую осветительными приборами. Что придумали хитрые потребители:

У бытовых приборов присутствовали лишь два провода питания, без вилки. Не было разницы, куда подключать оборудование. В результате, гоняясь за скидкой, люди начали присоединять выводы к патрону лампочек (предварительно выкручивая). И воровали электроэнергию.

Ситуация быстро стала известна поставщикам. Отменить все и потерять прибыль не пришло даже в голову. Вместо этого в 1883 году некто с запоминающейся фамилией Смит (в переводе – кузнец) изобрёл двухштырьковую штепсельную розетку. К 1885 году изобретение вошло в обиход, приборы стали снабжать шнуром и вилкой. Никто уже не хотел отказываться от сравнительно безопасного освещения, когда Эдисон запатентовал первую лампу накаливания.

На новинку перевели общественные места, посетители отметили, что дышать стало легче после газовых рожков, в зале стало прохладнее. Поставщики сначала дали привыкнуть к диковинке, а когда преимущества электрического освещения стали очевидны – затянули гайки и стали снимать прибыль. Одновременно в конце 80-х появляется уже первая стиральная машина, пытаются автоматизировать и мойку посуды. Электричество становится основным способом повышения производительности труда.

Штепсельные розетки в XX веке

Пока Эдисон и Тесла борются за идеи, общественность жаждет развлечений. К началу XX века сливки и чернь уже не мнят себя без электроэнергии, на спрос находится предложение. General Electric считает штепсельные разъёмы неотъемлемой частью собственной продукции. Все новые конструкции выходят на рынок:

1. 1895 год. Патент GB189516898 описывает коаксиальный разъем для линий питания.
2. 26 февраля 1903 года Харви Хаббел берет патент на двухштырьковый штепсельный разъем. Описывает розетки, устанавливаемые на стену. Они отличались от европейских наличием фиксаторов на концах стержневых контактов. Наподобие jack (джэков), используемых в аудиозаписи.
3. По иронии судьбы, в 1904 году выходит патент (US 774,250) на штекер в виде цоколя лампы Эдисона. Какой-то шутник вспомнил, как тремя десятилетиями ранее воровали электричество и решил сделать подобное официальными методами. Благо, щадящие тарифы на иллюминацию уже отменили.
4. Патент US776326 A (1904 год) забивает за автором право на разветвитель с основанием в виде цоколя лампы Эдисона, позволяющий одновременно вкручивать лампочку и присоединять рядом бытовые приборы. Второй вариант изобретения предлагает тройник с аналогичным интерфейсом. Вместо лампочки возможно уже включить три прибора. Розетки разветвителя двухштырьковые, наподобие тех, что использовались в СССР. Штыри напоминают джэки из аудиозаписи.
5. Появилось гнездо Чепмена. Отличительной особенностью стали контакты в виде боковых лепестков, напоминающих заземление евророзетки. Разумеется, туда заводился нулевой провод и фаза. И хотя токонесущие части были прикрыты пластмассой, безопасностью изделия не отличались.
6. Патент US774251 A (1904 год) похож на US 774,250, но реализация идеи подключения электроприбора к патрону лампы иная. Внутрь вкручивается розетка в форме цилиндра. Форма обоих контактов плоская. Сегодня модели в быту не встречаются. Присутствуют модификации и тройников, как в патенте US776326 A, с плоскими контактами.
7. Хаббел взял и повернул контакты на 90 градусов, чтобы плоскости стали параллельными. К 1915 году эта форма считалась самой распространённой. Позднее восторжествует современный европейский форм-фактор 1903 года.
8. Трёхконтактные американские розетки с заземлением появились в 1911 году. Каталоги описывают изделия с подобными вилками и потреблением в 2,5 и 5 ампера. Конфигурация изделий практически идентична BS 546 (устаревающий Британский стандарт штепсельных разъёмов бытовой техники). Распространён в странах третьего мира, Индии, Южной Америке.
9. 18 апреля 1916 года Джордж Кнапп из компании Харви Хаббела получает патент на вилку, где заземляющий контакт немного длиннее двух других. Это позволяет автоматам защиты гарантированно отключить поломанную технику, а человека уберечь от случайного электрического шока. Сегодня большая часть штепсельных соединений используют меры защиты от аварий.
10. Привычная евророзетка с защитными лепестками изобретена в 1930 году германским инженером Альбертом Баттнером из Лауфа, баварским производителем электрики. Семейная компания ABL Sursum и сегодня гордится предком. Любопытно, что фазы подавались в довоенной Германии на два контакта, вольтаж составлял по 110 В относительно земли на каждом. Линейное напряжение – 220 В. В результате автоматы в сети должны предусматривались двухполюсными, как минимум. Порой ссылаются на «евросистему», как заявленную в 1926 году, но утверждение неверно. Исконное название современного стандарта – Шуко (зарегистрированная торговая марка, от нем. – защитный контакт).
11. Американский вариант 3-х-контактной розетки изобретён Филипом Лабре. Из отличий – контакты фазы и нейтрали параллельны друг другу, а заземляющий контакт полукруглый и расположен ниже. История гласит, что домохозяйка Лабре включала вентилятор в розетку, когда кот неожиданно решил вернуться домой через окно. Он опрокинул прибор на женщину, и та, дотронувшись до токонесущей части, получила электрический шок. Инженер быстро определил, что с заземлением происшествие оказалось бы незначительным.

Особенности современных штепсельных разъёмов

Люди не понимают, зачем на евровилке имеется отверстие с проглядывающими там металлическими контактами. Ходят слухи, что это предохранитель. В действительности это защитный контакт по версии евророзетки Франции. Используется в:

• Бельгии.
• Чехии.
• Словакии.
• Польше.
• Ряде стран Африки.

Защитный контакт длиннее прочих, в результате заземление замыкается первым, устраняя возможность несчастных случаев и аварий. Сегодня на планете известно 20 типов штепсельных разъёмов. По большей части это дань традиции. Хотя порой местах ставятся из стратегических соображений.

Назначение лепестков заземления

Боковые лепестки нужны не столько для заземления, сколько для правильной работы входных фильтров аппаратуры и дифференциальных автоматов защиты, предполагающих в доме систему TN-S.

Отрицательные стороны TN-S

Когда нулевые проводники нейтрали и заземления штепсельной розетки разделены по длине, налагаются особые требования на защиту аппаратуры. К примеру, в трёхфазных цепях запрещается корпус заземлять без зануления. Иначе при несчастном случае весь рабочий ток пойдёт через человека. Нейтраль отберёт львиную долю нагрузки, потому что земля задействуется лишь при перекосе фаз. Для TN-S недопустимо включать приборы трёхфазного тока в обычном порядке. А корпусы бытовых приборов напрямую заземлены.

По указанным причинам в СССР использовалась система TN-C-S, где рабочий и нулевой защитные проводники штепсельной розетки на входе в здание объединены. В указанном случае для трёхфазной сети большой ток не пойдёт на человека, по неосторожности взявшегося за оголённую токонесущую часть установки – потенциал земли выше отрицательного полюса одной из фаз. С внедрением системы TN-C-S становится возможным использовать в одном здании однофазные и трёхфазные приборы по обычным схемам.

На Западе большое внимание уделяется защите от помех. К примеру, сетевой фильтр персонального компьютера предохраняет системный блок от ложного включения «по тревоге». Отдельные материнские платы настраиваются так, что при помехе, полученной от цепи питания, автоматически включаются. Допустим, ночью, когда все спят. Это негативный эффект, в РФ, судя по сообщениям на форуме, оказия случается постоянно от незнания упомянутой особенности аппаратуры.

Преимущества системы TN-S

Отличие западной техники – она создана для совместимости со здоровым образом жизни. Упомянем два аспекта.

Во-первых, заземление корпуса через штепсельную розетку. Сопротивление нулевого защитного провода не превышает 10 Ом в цепи 220 В. Это заведомо меньше, нежели путь до подстанции, где заземлена нейтраль трансформатора. И нагрузка в линии меньше. Следовательно, защита оказывается качественной, плюс фильтрация помех и экранирование. Достаточно занулить корпус микроволновой печи через штепсельную розетку, чтобы он перестал представлять опасность с точки зрения излучения в диапазоне СВЧ и 50 Гц. А заземление усиливает указанные позитивные эффекты.

Во-вторых, фильтрация помех. Импортная техника собрана так, что нейтраль и земля в приборе считаются принципиально разными ветками. Фильтры симметричны. Из нулевого рабочего провода помеха уходит на землю через штепсельную розетку, как и из фазного. Объяснение:

1. Первая часть фильтра защищает прибор от входящих возмущений напряжения и тока. Принцип: не дай себя в обиду.
2. Вторая часть защищает сеть от наводимых прибором помех. Принцип: не навреди.

Это отчётливо соблюдается в Европе.

Монтаж штепсельных розеток

Штепсельные розетки ставятся непременно в подрозетник за исключением накладных моделей. Обычное место установки – 0,8 – 1 метр над полом. В детсадах, яслях и младших классах средней школы допускается ставить выше, чтобы не достали малыши. Накладные розетки ставятся на несгораемое основание толщиной от 10 мм при установки на деревянные и прочие, аналогичного толка, стены. По бетону допускается монтаж без предисловий. Питание подводится кабель-каналом, чтобы не штробить стену.

Штепсельные розетки с защитным контактом

Старые розетки практически полностью вышли из обихода. Всё дело в том, что они отличаются повышенной опасностью. Когда-то давно эти гнёзда выглядели нормой, электрификация шла полным ходом, но и пожарные бригады выезжали на вызов намного чаще. Поэтому стандарты были изменены примерно в 1970-х годах, хотя до бывших советских республик эта волна инноваций докатилась значительно позже. Розетки типа Schuko были изобретены в Германии. В них обязательно имеется пара отверстий с контактами однофазной сети, а также защитный контакт, идущий на централизованное заземление. Сейчас эти изделия можно увидеть практически в каждом доме.

Когда не стоит использовать эти розетки

Они не всегда могут принести то самое удобство использования и безопасность:

• Если заземление не подключено, то толку от защитного контакта не будет. Это просто обычная розетка с простым внешним видом.
• Вилка входит в разъём с особенно большим усилием. Тогда можно вырвать всё из стены очень легко. А это оголенные провода и большая опасность. Обычно это происходит из-за несоответствия ответных частей.
• Штыри могут иметь неподходящий диаметр, а в результате контакт нужно «ловить» в одном положении. Это неудобно, а также чревато постоянным возникновением искры.
• Вилка всегда рассчитана на ток в 16 ампер. Если в розетке контакты слабее, то она будет постепенно подгорать. Со временем пластик придёт в полную негодность.
• Когда гнездо не заглублено в стену, то есть возможность прикоснуться к токопроводящим элементам пальцами. Это очень опасно для маленьких детей.

В России это решение всех проблем и их возникновение одновременно. Старые дома не имеют заземления, что не позволяет использовать новые электрические сети. Некоторые люди идут на преступление, подвергая опасности всех жильцов. Они кидают заземление на арматуру или, что ещё хуже, на трубы отопления. В этом случае можно повесить на батарею мокрую вещь, а потом получить удар током. Если в розетке имеются разъёмы под контакты диаметром 5.5 мм, созданные под 16А, то её использование без заземления запрещено. У нас мало кто придерживается этого правила. Schuko это не просто название, а целый комплекс стандартов. Когда он работает, волноваться о своём здоровье и безопасности не стоит. Если вы строите частный дом или стали владельцем жилья в новостройке, то не пренебрегайте заземлением, а превратите его в преимущество.

Коротко об ответной части

Одной розетки мало, ей ещё должна соответствовать вилка. Такая большая разница в форматах разных стран и частей света обусловлена войной производителей, а также попытками утверждения самостоятельных форматов электрической безопасности. Поэтому если собираетесь куда-то в путешествие, то возьмите с собой множество различных универсальных переходников. Туристы часто жалуются, что им не удаётся заряжать мобильные телефоны или фотоаппараты, поэтому единственным выходом является поиск адаптеров у людей из своей страны.

Критика розеток с защитным контактом

Эксперты часто намекают на то, что эта конструкция несовершенна, изжила себя, а также слишком сильно отбилась от общего хода развития технологий. Например, им не нравится отсутствие плавкого предохранителя, но это добавляет определенную степень сложности. Ещё один фактор это отсутствие полярности и защиты от вставки вилки в обратном порядке. Но это актуально лишь для низковольтных сетей постоянного тока. Также пользователи часто жалуются на слишком плотное вхождение частей, из-за чего розетки вырываются из стены вместе с вилкой.

Покупать необходимо только качественные изделия от проверенных торговых марок хотя бы потому, что обман с материалом контактов всегда вызовет их слом при длительном использовании.

Где купить розетки с защитным контактом

Они в широком ассортименте представлены в нашем интернет-магазине «ПрофЭлектро». Это фирменные изделия с корпусами из негорючего пластика и плотными латунными контактами. С каждым годом качество лишь возрастает, что позволяет добиться лучшего уровня безопасности с минимальными вложениями. Доставка действует в любой город и регион России.
