Высота розетки для варочной поверхности

Разводка электричества в квартире. Правила и высоты розеток

Разводка электричества вызывает самые большие сложности у большинства семей, кто впервые сталкиваются с этим видом работ. Проблема заключается не в том, кто проштробит стены под провода и установит коробки для розеток – это делает любая бригада электриков. А в том, где и какие розетки и выключатели необходимо располагать.

При обращении в студию дизайна интерьера, один из главных блоков дизайн-проекта, который отдается на руки заказчику, является развертка по стенам с указанием размещения розеток, выключателей и слаботочных сетей.

Для наших новоселов ЖК «Балтийский-2» приводим все стандарты разводки электрики в стандартной квартире. Мы надеемся, что данная информация поможет в процессе ремонта и станет еще одним шагом на пути создания уютной и комфортной квартиры.

Кухня

Розетки на кухне должны располагаться в 3-х зонах:

  • над рабочей поверхностью (фартук)
  • в цоколе (за кухонным гарнитуром)
  • у обеденного стола

Над рабочими столами рекомендуем вывести 6-10 розеток, блоками по 3-4 розетки в ряд. Эти розетку будут использоваться для кухонной техники: чайника, мультиварки, миксера, блендера, мясорубки, тостера, соковыжималки.

Розетки для подключения холодильника, варочной панели и духового шкафа выводятся в цоколь.

Розетка для микроволновой печи располагается там, где будет стоять СВч-печь.

Около обеденного стола можно сделать 1-2 розетки. Для зарядки гаджетов или на тот случай, если чайник или кофемашина стоит на обеденном столе.

Высота розеток на фартуке = 1100 мм

Высота розетки под варочную панель = 500 мм

Высота розетки под холодильник, духовой шкаф, посудомоечную машину = 300 мм

Высота розетки для вытяжки = 1900 мм

Высота розетки для встроенной СВЧ = 1400 мм

Также не забудьте о дополнительных источниках света на кухне – это, в первую очередь, подсветка рабочей зоны. Кабель под нее выводится в зависимости от вида самой подсветки. Для диодного освещения подойдет кабель 2х0,75, выведенный за верхними ящиками.

Если кухонный гарнитур предусматривает большее количество вариантов освещения (подсветка серванта, отдельных элементов), то раскладку по необходимой проводке предоставляет производитель кухни.

Ванная комната

В ванной комнате должно быть предусмотрено не менее 2 розеток. Одна – для подключения стиральной машины, вторая – для фена, электробритвы и электрической зубной щетки.

Розетки в ванной поднимаются на бОльшую высоту в целях безопасности (чтобы не попала вода при затоплении)

Высота розетки под стиральную машину = 700 мм

Высота розетки под фен = 1500 мм

Высота розетки под бойлер определяется его размещением и высотой установки.

Обязательно необходимо сделать вывод под освещение зеркала (встроенного в зеркало или отельного светильника)

Высота кабеля под подсветку = 2000 мм

Ванная комната имеет, как правило, скромные размеры, поэтому не лишним будет сказать, что от дверного проема следует отступать не менее 300 мм по горизонтали для размещения розеток. Лучше, если позволяет пространство – 500 мм.

Гостиная

Основной задачей расстановки розеток в гостиной является правильное планирование зоны TV и колонок.
Перед началом разметки розеток четко определитесь что где будет стоять в гостиной, где будет расположена зона кинотеатра и откуда будет идти звук.

Если вы располагаете домашним кинотеатром, то сабвуфер можно разместить рядом с TV, а колонки скрыть в потолке. Это, правда, возможно только для ГПК-потолка и со специальными колонками. Однако, если колонки будут размещены в верхних углах, то провода все равно можно будет скрыть за потолком.

За телевизором сразу необходимо расположить блок электрических розеток и антенной розетки.

Высота розеток под TV = 1200 мм

Высота розетки для сабвуфера и DVD = 800 мм

Остальные розетки в гостиной располагаются в зависимости от мебели и функциональных зон.

Спальня

В спальне единственной проблемой расстановки розеток является путаница с прикроватными тумбочками. Куда выводить розетки – под тумбочки, за тумбочками или над ними?
Сначала необходимо определиться с тем, какое освещение будет в зоне кровати – настенные торшеры направленного света или лампы, стоящие на тумбочках.
Для ламп лучше сделать скрытые розетки. Для торшеров необходимо будет закладывать кабель в стену и делать отдельные выключатели на стене.

Если тумбочки на ножках, и есть просвет между полом и каркасом тумбочки, то розетку для ламп лучше сделать в цоколе.

Высота розеток над тумбочками = 700 мм

Однако, если у вас низкие прикроватные тумбочки, то можно вывести розетки на 600 мм от пола.
Также не забудьте о выключателе общего освещения у изголовья кровати. Его наличие сделает ваше пребывание в спальне в разы комфортнее и избавит от необходимости вставать для того, что выключить свет перед сном.

В остальных помещениях расположение розеток определяется расстановкой мебелью. Розетки у компьютерного стола могут быть под ним или над ним.

Высота розеток над компьютерным столом = 900 мм

Розетки на кухне: правила, требования, расположение, частые ошибки

Благодаря обилию бытовых приборов человек смог переложить большинство обязанностей по кухне на различные приборы. Однако все оборудование требует подключения к распределительной сети, от правильности которого напрямую зависит не только слаженная работа технических средств, но и общая безопасность помещения. Для этого мы рассмотрим, как подключаются розетки на кухне, какие требования предъявляются к ним и особенности различных типов оборудования.

Правила и требования

На кухне готовится пища, осуществляется ее дальнейшее хранение и употребление. Помимо этого, здесь же моется посуда, а в некоторых кухнях, стирается белье. Поэтому основными факторами, представляющими опасность для человека, является высокая температура, повышенная влажность, наличие источников подачи воды и бетонный пол. Дополнительно стоит учитывать, что все это располагается на небольшой площади в ограниченном пространстве.

Для удобной и безопасной работы электроприборов на кухне следует соблюдать следующие правила монтажа розеток:

  • В соответствии с п.14.27 СП 31-110-2003 для кухонного помещения устанавливается не менее 4 розеток с номиналом 10 (16) А. Если на кухне планируется электроплита, ее рекомендуется подключать непосредственно к питающей линии.
  • Для каждого прибора на этапе проектирования кухни следует предусмотреть отдельную розетку. По возможности, следует обустроить несколько запасных точек подключения в наиболее функциональных зонах.
  • По отношению к подключаемому прибору розетка должна устанавливаться на расстоянии не более 1 — 1,5 м.
  • В соответствии с п. 14.29 СП 31-110-2003 запрещено располагать розетки непосредственно над мойкой или под ней.

Запрещено устанавливать розетки под мойкой

  • Все розеточные устройства для кухни должны иметь соответствующую степень пыле- влагозащищенности IP, в зависимости от приближения к системе водоснабжения, которая регламентируется гл.5 и 6 ГОСТ 14254-2015.
  • Место установки выбирается не менее 1 м от открытых нагревательных элементов и источников тепла. В противном случае и розетка, и вилка может оплавиться во время приготовления пищи.
  • Место расположения выбирается таким образом, чтобы розетка была недоступна для детей.
  • Для защиты оборудования от коротких замыканий и человека от поражения электрическим током розетки на кухне подключаются через автоматический выключатель и устройство дифференциального тока.

Высота размещения

Высота расположения розеток на кухне определяется конкретной группой электрических приборов и особенностями ее эксплуатации. А в соответствии с п.14.35 СП 31-110-2003 розетки должны устанавливаться на удобном для вас расстоянии. Поэтому сначала станьте у предполагаемого прибора и попытайтесь достать до розетки, определите насколько это удобно. В целом, все приборы на кухне условно подразделяются на три категории, которые и влияют на высоту расположения розетки под них.

  • Первая категория – это крупное оборудование, устанавливаемое, как правило, на пол или в мебель на полу. Из соображений эстетики розетки располагают за самими приборами или кухонным гарнитуром. Поэтому для них розетки устанавливаются на высоте от 20 – 40 см от пола до 90 – 120 см для особо высокого. Заметьте, при высоте менее 20 см возникает опасность электроудара в случае затопления или при мытье полов.
  • Вторая категория – малые и средние приборы, размещаемые на поверхности столешницы или обеденного стола на кухне. Для них розеточную группу устанавливают на расстоянии 10 — 20 см от столешницы.
  • Третья категория для приборов расположенных на уровне человеческого роста или около того – вытяжки, кондиционеры и т.д. Для них высота розеток должна составлять порядка 2 м от пола.
Читать еще:  Установка спринклера розеткой вниз

Как рассчитать количество розеток?

Для вычисления количества розеток на кухне, вы должны определиться с числом используемого оборудования. Подсчитайте все стационарные электроприборы, которые уже используются для приготовления пищи, ее хранения, возможно, освещения, поддержания чистоты и прочие. Затем к этому числу добавьте временные устройства, которые периодически включаются на кухне, к примеру, планшет, пылесос, гирлянда и т.д. Если какого-то оборудования еще нет, но в будущем планируете его приобрести, обязательно добавьте розетку под него в общую сумму.

Возможно, вам будет удобнее составить таблицу для решения этой задачи:

Таблица: расчет количества розеток на кухне

Наименование прибораКоличество розеток или используемый способ питания
Газовая печь с электрической духовкой1 розетка
Электрочайник1 розетка
Микроволновка1 розетка
Хлебопечка1 розетка
Стиральная машина1 розетка
Центральная люстраПодключается напрямую
Вытяжка1 розетка
Холодильник1 розетка
Подсветка фартукаПрямое подключение
Телевизор1 розетка
Кондиционер1 розетка
Всего:9 розеток

Как видите из таблицы, у вас получается 9 розеток. Но лучше сделать небольшой запас, хотя бы в 3 розетки, находящиеся в разных функциональных зонах. В результате вам нужно будет установить не менее 12 розеток. Заметьте, каждый самостоятельно составляет такую таблицу, исходя из индивидуальных особенностей кухни.

Расположение розеток на кухне

Установив планируемое количество подключаемых приборов, необходимо определить место расположения розеток на кухне. Для этого вам потребуется план помещения с расположением мебели и оборудования в нем. Очень удобно использовать планы, разработанные на этапе проектирования кухонного гарнитура. Если такового нет, самостоятельно составьте графический план, отображающий габариты элементов интерьера и их привязку на местности.

Схема расположения розеток на кухне N1 Схема расположения розеток на кухне N2 Схема расположения розеток на кухне N3

Для холодильника

Особенностью холодильного оборудования является запрет большинства изготовителей на подключение через удлинитель. Поэтому точки присоединения к электрической сети должны находиться в пределах досягаемости питающего шнура.

Холодильник не рекомендуется подключать через удлинитель

Если вы планируете установку холодильника, как часть встраиваемого гарнитура, то розетки стоит располагать за ним. Точки подключения подбираются встраиваемого типа, чтобы корпус максимально прилегал к стене. Иначе задняя стенка холодильника может упираться в розетку. Однако такое решение существенно усложняет многоразовое включение и выключение устройства.

Поэтому часто выключаемый и включаемый холодильник подключают в розетку устанавливаемую сбоку. На высоте порядка 1 м от пола или на 10 – 20 см над столешницей.

Для варочной панели и духового шкафа

Как правило, варочная панель – это силовое электрооборудование большой мощности. Поэтому ее подключают отдельной линией к распределительному щитку через силовую розетку. Духовой шкаф характеризуется меньшей мощностью, поэтому его можно подключать через классическое штепсельное устройство.

Заметьте, устанавливать точку подключения непосредственно за варочной панелью нецелесообразно, поскольку встроенный духовой шкаф не позволит оперативно отключить оборудование. Поэтому их рекомендуют располагать в соседнем шкафчике с открывающейся дверцей. Если такой способ не подходит, их можно присоединять к внутренней распределительной сети напрямую, но в щитке для этой группы приборов предусматривается отдельный автоматический выключатель.

Для посудомоечной машины

Посудомоечная машина взаимодействует с водой, которая может стать причиной аварии в случае попадания на токоведущие части оборудования. Поэтому розетка для подключения этого агрегата должна располагаться возле него. Допускается как монтаж на уровне фартука кухни, так и за шкафами. Заметьте, ни в коем разе нельзя монтировать такую точку подключения под посудомоечной машиной или под мойкой рядом с ней.

Для стиральной машины

Как и предыдущее устройство, стиральная машина взаимодействует с водой, поэтому не стоит устанавливать розетки за ней. Лучшим вариантом будет пространство над столешницей или в соседнем шкафчике. Если стиральная машина с вертикальной загрузкой, то на фартуке точку подключения следует сместить в сторону от открывающейся крышки.

В некоторых ситуациях предлагают использовать розетку со степенью защиты IP68 для подключения непосредственно за стиралкой. Однако в этом случае вилка может мешать придвинуть устройство вплотную к стене.

Для микроволновой печи

На практике, микроволновая печь устанавливается в нескольких местах, от чего будет меняться и способ ее подключения:

  • На столешнице – розетка располагается сбоку от микроволновки или над ней.
  • В шкафу или на открытой полке – устанавливается непосредственно в самом шкафу, на стене кухни или боковой панели.
  • На подоконнике – как правило, точка подключения размещается под окном или выводится на откос. В обоих случаях место выбирается вдали от системы отопления, водоснабжения или от точки росы.

Для вытяжки

Все вытяжные системы подразделяются на те, которые подключаются к распределительной сети через розетку, и те, которые подсоединяются напрямую. В первом случае точку подключения организовывают выше входного раструба вытяжки, чтобы место расположения находилось вне потока горячих воздушных масс. При помещении агрегата в шкафчик, штепсельный вывод может устанавливаться внутри, не стенке мебели или кухни на высоте 20 см от низа шкафа. Также можно вынести розетку над шкафами, на высоту около 2 – 2,4 м от пола.

Для подсветки

Подсветка на кухне используется как для украшения, так и для повышения видимости в какой-либо функциональной зоне. Подключение подсветки можно произвести напрямую к электрической сети или через розеточную группу. Декоративная подсветка пола, мебели и потолка, чаще всего, подсоединяется к электрической цепи напрямую. А функциональная подсветка фартука кухни может запитываться через розеточную точку.

Расположение розетки выбирается таким образом, чтобы вам было удобно включать и выключать штепсельную вилку, находясь у рабочей зоны. Не стоит располагать ее у края гарнитура, над мойкой или печкой.

Для телевизора и гаджетов

Для подключения телевизора, планшета или мобильных телефонов используются слаботочные розеточные группы. Для переносных устройств точку подключения располагают возле стола, где вы могли бы их поставить или положить. Телевизор подключают отдельно, желательно, чтобы место подключения закрывалось самим оборудованием. В зависимости от угла наклона телевизора, розеточную группу смещают ниже или выше центра экрана по стене.

Для мелкой бытовой техники

Для мелкой переносной техники на кухне нужно обустроить несколько розеточных групп по периметру рабочих зон. К примеру, тот же миксер или блендер вы можете использовать как возле печки, так и на кухонном столе, в зависимости от места приготовления пищи. Поэтому точки подключения мелких приборов необходимо равномерно распределить по рабочей области.

Какие типы розеток выбирать?

В зависимости от способа и места установки все точки подключения подразделяются на четыре типа:

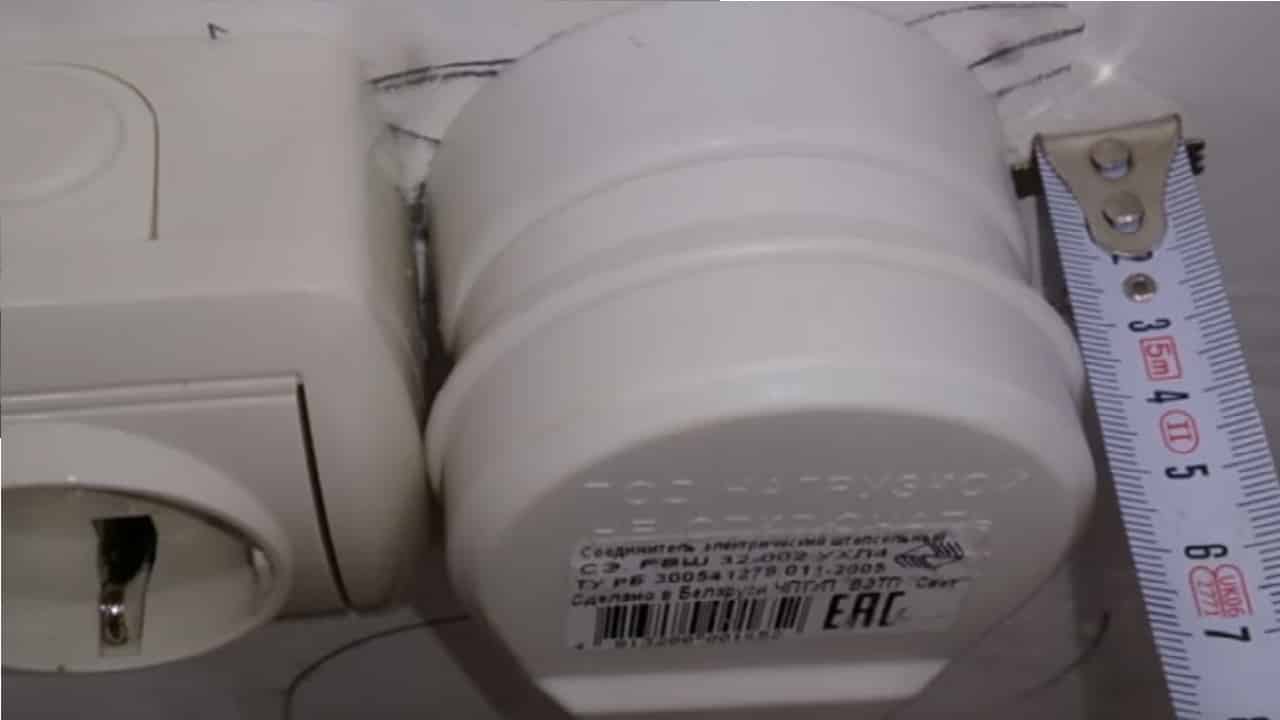

  • Накладные – не требуют разработки отверстия и монтажа коробки, так как располагаются непосредственно на поверхности. Но сильно выступают от стены, что в значительной степени влияет на интерьер кухни. Поэтому их целесообразно использовать внутри шкафов, ниш и других местах, где обзор по техническим причинам будет ограничен.

Накладные розетки

Встраиваемые – устанавливаются вровень со стеной или любой поверхностью. Отличаются наиболее эстетичным видом и прекрасно вписываются практически в любой дизайн. Основным недостатком является необходимость разработки отверстий в стенах или другой поверхности, что требует дополнительных затрат.

Встраиваемые розетки

Читать еще:  Монтаж телефонных розеток viko

Угловые – представляют собой модуль, монтируемый в угловой стык стен кухни или шкафчиков. Позволяют сэкономить пространство на кухне и задействовать его более эффективно.

Угловые розетки

Выдвижные – представлены розеточной группой, которая прячется в столешницу или поверхность шкафчика, что позволяет оптимизировать пространство на кухне. Являются интересным решением для современного интерьера в стиле хай-тэк или модерн.

Выдвижные розетки

ТОП 5 частых ошибок

При выполнении электромонтажных работ своими руками нередко допускаются грубые ошибки. Которые могут привести к дополнительным затратам на их устранение или подвергнут домочадцев опасности поражения электротоком. Чтобы избежать подобного, разберем наиболее распространенные ошибки:

  • Сечение проводов, питающих кухню, не соответствует подключаемой нагрузке. В таком случае проводка будет перегреваться и может выйти со строя, или даже стать причиной возгорания.
  • Монтаж розеток до составления плана расположения мебели на кухне. В таком случае высока вероятность того, что какие-то розетки окажутся закрытыми и вам придется довольствоваться меньшими ресурсами. Или устанавливать новые после окончания отделочных работ.
  • Места расположения розеток не согласованы с планом прокладки водопроводных труб. Тогда при штроблении стен, сверлении и т.д. вы можете повредить трубопровод и затопить помещение.
  • Допустимый номинал розетки не соответствует подключаемому оборудованию. В результате устройство будет перегреваться и может оплавиться или сгореть.
  • Габариты розетки не позволяют установить нужный прибор или элемент интерьера.

Как выбрать и правильно установить розетки для варочных панелей и духовых шкафов?

На этапе подключения варочной панели и духового шкафа к питанию, нужно позаботиться о том, чтобы кабеля и розетки отвечали всем требованиям безопасности.

  • Однофазное и трёхфазное подключение ↓
  • Критерии выбора и стоимость
  • Как установить? ↓
  • Как подключить? ↓
  • Трёхфазное подключение ↓
  • Советы ↓

Розетки подбираются в зависимости от характера техники. Производители изготавливают духовые шкафы и варочные панели однофазными или трёхфазными. Их мощность колеблется от 2,5 до 10 кВт. Остановимся на каждом из них поподробней.

Производители настоятельно не рекомендуют заменять специальные розетки на модели, предназначенные для небольших бытовых устройств или осветительных приборов.

Однофазное и трёхфазное подключение

Техника, работающая до 3,5 кВт, работает от стандартного разъёма розетки на 16 А/220 В. К духовым шкафам подключается обыкновенный кабель и вилка на 16 ампер, конечно, если подключение независимое, из-за этого можно применить только такую розетку.

В комплект варочной панели вилка не входит, поэтому, придётся искать не только розетку, но и вилку. Если для работы электроплиты требуется не менее 3,6 -7 кВт, подойдёт только силовая розетка с возможностями 32 А/220 В, и особая вилка на 32А.

Работу духовых шкафов осуществляет напряжение в 380 В. Когда напряжение не превышает 3,5 кВт, трёхфазная розетка включает в себя 20А, при напряжении от 3,6 до 7 кВт – 20 А. Если производитель не включил в комплектацию трёхфазную вилку с точно таким же количеством ампер, её нужно докупить отдельно.

Розетки и вилки у таких устройств имеют заземление, поэтому, они включают в себя большое количество штырей и отверстий. Если подключать незаземленное устройство — это может нести угрозу здоровью и жизни.

Критерии выбора и стоимость

Однофазная розетка Legrand

Характеристики розеток обязаны соответствовать силе напряжения, которая появляется сразу после подключения устройства.

Данный показатель можно найти самостоятельно. К примеру, разделяется суммарный размер мощности варочной панели на показатель напряжения электросети. Но чтобы перестраховать себя, полученный показатель нужно немного увеличить, примерно на 5 единиц.

Нужно знать, что варочные панели более мощные в сравнении с духовыми шкафами. Они легко выполняют свою работу, пользуясь мощностью 220 Вт и розеткой на 25 А. Большинство варочных моделей можно подключать и к обычным системам с напряжением тока 32А. Но отдельный аппарат также обязан быть не менее 40А.

Выбирая модель для электроплит, стоит иметь в виду, что для их работы существуют системы накладного и встроенного вида. Если осуществляется монтаж оборудования в деревянном строении, рекомендуется применять только установку накладных, при открытой проводке. Чтобы обезопасить себя от возникновения пожара, провод должен находиться в специальном кабель канале.

Однофазные, двухфазные и трёхфазные устройства для духовых шкафов и варочных панелей выпускаются многими производителями. Например, производитель качественных агрегатов Legrand. Существуют и более дешёвые аналоги, но они не могут обеспечить гарантией безопасности.

Как правило, стоимость дешёвых, снижена за счёт замещения производственных материалов. Но вместе с тем, понижается и уровень безопасности.

Как установить?

Профессионалы не выдвигают особых указаний. Зачастую, это цокольная часть кухонного помещения и высота в 10 см. Когда же духовой шкаф находится выше уровня стола, розетка должна монтироваться рядом с ним.

Не стоит располагать механизмы и другие вспомогательные устройства сразу за техникой. В противном случае, они могут упереться друг в друга, и не встать как положено. Точно по такому же принципу устанавливаются и другие устройства. Источники электропитания должны выводиться недалеко от устройств, или ниже её уровня в том случае, когда её монтаж планируется осуществлять непосредственно над полом.

То, как именно будет осуществляться монтаж, должны выбирать владельцы дома на свой вкус. Если дом имеет кирпичные или бетонные стены, мастеру можно выбирать любой способ.

С точки зрения безопасности, скрытые установки являются более надёжными. Единственное правило, которым нужно руководствоваться — это то, что владельцам нужно исключить взаимодействия кабеля с горючими веществами, воспламеняемым пластиком, а также деревом.

К исключению относятся деревянные постройки. Требования пожаробезопасности разрешают производить только наружный монтаж, так как само по себе дерево относится к легко воспламеняемому материалу, поэтому прятать в него все возможные провода категорически запрещено.

Это же правило касается и деревянной кухонной мебели. Поэтому, если, к примеру, розетка духового шкафа должна располагаться неподалёку, то мастеру придётся проделывать отверстие в задней стенке и устанавливать конструкцию в стену, но ни в коем случае не в сам шкаф.

Как подключить?

Заниматься подключением комплектующих элементов как духового шкафа, так и варочной панели, должен только специалист. Неправильный подбор материалов может быть опасным для жизни. В процессе монтажа, мастер обязан использовать защитные элементы. Иначе, допущенные ошибки могут повлечь за собой перегрев системы, вызвать замыкание и пожар.

Как уже говорилось ранее, проводимое электричество бывает однофазным, двухфазным и трёхфазным. Вилки и розетки подбираются под них. В зависимости от уровня поглощаемого электричества бытовых приборов, розетки и вилки производятся на 20А и 32А.

Однофазное/двухфазное подключение:

  1. Кабель. Для однофазной сети применяется провод 3×4 или 3×6, марок ВВГнг. Его конфигурация может быть круглой или плоской. Сечение выбирается в соответствии с потребляемой мощностью.
  2. Подразетник и коробка. Для настенной установки розетки для духового шкафа можно использовать специальную накладную коробку. Она обязана иметь аналогичные габариты и совпадать по амперам. Иными словами, розетка и коробка обязаны иметь полностью одинаковые маркировки.
  3. Внутренние установки осуществляются только совместно со специальным подразетником.
  4. Аппараты и УЗО. Отдельная линия подключения должна проводиться не только к кухонной технике, но и к электрическому щитку. Это обеспечивает безопасное присоединение проводов и надёжную защиту от электрического поражения в случае входа механизма из строя.

Каждый автомат подбирается индивидуально к розетке. Если плита не требует большого электропотребления, устанавливают однополюсные устройства на 20А. К подобным системам относится мало и среднефазное оборудование с напряжением не более 4кВт.

Для более мощных, с потреблением электроэнергии от 4 кВт — на 32А. УЗО должно соответствовать характеристикам автомата, и быть сильней по мощности на 1 ступень. К примеру, если автомат обладает напряжением в 32 А, то нужно УЗО 40А/30мА.

Читать еще:  Розетки для чего шторки

Трёхфазное подключение

К технике с подобной мощностью необходимо отнестись с большим вниманием. Хозяевам дома нужно убедиться в том, что у них не возникнет проблем после её подключения.

Дело в том, что во многих домах, по сей день установлена старая электропроводка, которая не в состоянии потянуть более 220 Вольт. К исключениям относятся новостройки, так как застройщики ещё на этапе строительства устанавливают сеть с трёмя фазами с напряжением в 380 Вольт.

Её монтаж предполагает совсем иной набор комплектующих, а именно:

  1. Трёхфазный кабель, рассчитанный на ВВГнг(А) 5х4, предусмотрен для систем от 4 кВт.
  2. Автоматы и УЗО. Необходимы устройства соответствующие этой фазе на 20 или 32А, в соответствии с электромощностью панели, а также 4-х полюсные УЗО. Так как и в первом случае, они должны быть на номинал больше автомата.
  3. Подразетник и коробка.

Советы

Нужно учесть, что все варочные механизмы не имеют вилок, а некоторые модели поступают в продажу без кабеля, поэтому имеют лишь клеммные колодки. Перед тем, как принимать решение об установки розетки, нужно ответить на вопрос, действительно ли она так нужна?

Дело в том, что иногда рациональней организовать подключение напрямую на клеммники оборудования, или же присоединить кабели посредством мини-щитка, но только в том случае, если в комплектации предусмотрены кабель и поверхность.

В такой ситуации нет необходимости использовать вилку-розетку. Однако, автомат УЗО придётся использовать в любом случае, но только теперь они ставятся вместе с электроплитой.ы

Розетки на кухне — руководство, как не перепутать, план-схема

Недочеты планировки розеток здесь оказываются куда обиднее, чем в любом другом уголке дома.

Недочеты планировки розеток здесь оказываются куда обиднее, чем в любом другом уголке дома. Важно понимать, что грамотное и удобное размещение кухонных розеток можно получить только после того, как вы четко поняли конфигурацию будущего гарнитура, определили все необходимые электроприборы.

Совет: Заказывая гарнитур из салона, вы можете сразу получить схему развертки по стенам. Если мебель на кухне будет старой, для начала необходимо сделать точные ее замеры и расчертить развертку по стенам.

С планами закончили, теперь пришло время приступать к определению оптимального количества розеток, которых бы хватило для удобного пользования всей встроенной техники и приборов, стоящих отдельно. Чтобы не упустить важных моментов при планировании кухонного пространства, стоит воспользоваться универсальной схемой плана. Она поможет вам разместить все розетки максимально эргономично.

На какой высоте ставят розетки на кухню

Над областью столешницы розетки располагают на высоте около 950 – 1300 мм. Конкретный показатель определяется на основании размеров плитки. Если на стадии прокладывания розеток материал не был выбран, провода заводят с некоторым запасом. Окончательное монтирование определяется в ходе укладывания плитки.

Розетки на кухне для варочной поверхности и духовки

Подключение духового шкафа и варочной поверхности осуществляется по отдельности, а потому необходимы две автономные розетки. Существует несколько моделей установки:

  1. Когда духовку располагают ниже варочной поверхности, обе розетки следует располагать на 180 мм выше пола. На таком расстоянии будет стоять выдвигающийся ящичек.
  2. Оба подрозетника монтируют за ближайшим шкафом по вертикали. От стенки сбоку выдерживается расстояние в 200 мм. От пола требуется соблюдать высоту от 200 до 750 мм.
  3. При расположении духовки обособлено от варочной поверхности, технику следует размещать на соответствующем уровне — в идеале под духовкой на 200 – 750 мм, либо сразу за шкафом, стоящим по соседству (выше пола 1000 – 1300 мм).
  4. При установке отдельной плиты розетку располагают сбоку за соседним шкафчиком.

Розетки на кухне для холодильника

У холодильников предусмотрен шнур, длиной не более метра. Порой ее не достаточно, дабы разместить прибор на удобном месте. В свою очередь, в каждой инструкции к холодильнику указано, что подключать его посредством удлинителя нельзя. Как же быть в такой ситуации? Здесь нужно грамотно запланировать розетку, причем желательно со стороны, откуда выходит шнур.

Если вы планируете приобретать встроенную технику, то подрозетник следует предусматривать сбоку. Идеальным месторасположением считается ближайший шкаф. Расстояние до холодильника должно быть до 200 мм, а от поверхности пола примерно 200 – 750 мм.
Если холодильник стоит отдельно, розетку разрешается монтировать сзади шкафа, либо сразу за агрегатом.

Иногда в холодильниках предусматривается обособленное подключение морозилки. Кроме того, если встраивать холодильник и морозилку отдельно, понадобится дополнительное гнездо.

Розетки на кухне для Посудомоечной и стиральной машины

По правилам обустройства пространства посудомоечную машинку ставят рядом с мойкой, а потому для нее гнездо монтируется в ближайшем шкафчике. От техники отступают 100 – 200 мм, а от поверхности пола выдерживают расстояние до 400 мм. Розетку разрешено устанавливать за шкафчиком либо около водопроводных коммуникаций.

Важно: Розетку нельзя монтировать за посудомоечной машиной, поскольку в этом случае техника не сможет встать в нишу ровно.

Розетки на кухне для встроенной микроволновки и/или встроенной кофемашины

Микроволновку устанавливают на уровне зрения, а вот розетка предусматривается в шкафчике выше пола на 200 – 750 мм. Что касается кофемашины, требования аналогичны. Можно ее совмещать с микроволновкой, располагая один агрегат на другом. Принцип установки не изменяется, в отличие от количества – в этом случае розетки понадобится две. Если кофемашину и микроволновку будет стоять на столешнице, гнездо предусматривают сразу над ней.

Розетки на кухне для вытяжки

Наличие розеток либо электровывода зависят от вида прибора. Однако очень важно выполнять ее установку правильно. В случае, если вытяжку прикрывает шкафчик, розетка находится внутри либо сбоку от трубы вентиляции. При этом высота монтажа составляет до 2100 мм. Если источник питания размещается над шкафчиком, высота должна составлять около 2400 мм. При покупке вытяжки открытого типа обычно розеток не нужно, поскольку подключение осуществляется напрямую.

Розетки на кухне над рабочей поверхностью для мелких «временных» бытовых приборов (миксеры, блендеры, соковыжималки)

Количество подобных гнезд и их размещение должна выбирать женщина. Ей достаточно заранее продумать, где будет располагаться техника. При этом нужно представить, насколько комфортно будет пользоваться мелкими бытовыми приборами. Конечно, интуитивно предугадать все невозможно, а потому стоит добавить пару-тройку резервных источников питания.

Достаточно предусмотреть группы по 3 – 4 розетки. Между ними выдерживают примерно 1200 мм по длине поверхности гарнитура. При наличии островка в нем тоже стоит предусмотреть гнездо.

«Дежурные» розетки на кухне

Электрические источники питания должны быть также «дежурными». Их располагают выше пола на 300 мм. Конечно, высота везде учитывается от чистового пола, а потому при расчете высоты требуются прибавления до 30 мм.

Розетки на кухне встроенные в столешницу

Розетки, встроенные в столешницу, считаются самыми комфортными для пользования бытовыми приборами. Во-первых, они экономят время на поиски источников питания и использования километров проводов. Во-вторых, встраиваемая розетка становится дизайнерским аксессуаром в зависимости от стиля изделия.

Встраиваемые розетки позволяют решить множество проблем. Основным преимуществом считается незаметность проводов, что гарантирует порядок на рабочем месте.

Принцип работы выдвигающейся розетки:

  • слегка нажимают на углубление крышки;
  • розетку легонько вытягивают;
  • подключают прибор;
  • при необходимости розетку немного можно «утопить» в столешницу.

Эту розетку разрешено разворачивать.

Совет: Насколько бы интересным ни оказалось оформление розетки, сначала следует проверить наличие повреждений блока и нарушений целостности. Если вам потребуется включать много техники, следует предусмотреть изделие с заземлением.

Выдвигающаяся розетка представляет собой переноску, продуманную до мелочей для максимального комфорта потребителей. Данная разновидность изделий универсальна.

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
