Удлинитель 220 с одной розеткой

Сколько ватт выдерживает удлинитель?

Используются удлинители 1300 и 2200 Вт. Используются удлинители 3500 Вт. Используются сетевые фильтры 2200 Вт. Не следует превышать суммарную мощность, на которую рассчитан удлинитель, включив, например, по электрочайнику в каждую розетку.

Сколько квт выдерживает удлинитель?

Для бытовых приборов оптимальная длина удлинителя от 3м до 7м. При этом подключать нагрузку в них можно мощностью не более 3,5кВт (до 16А) одновременно. Зависит это от сечения провода. На большее, просто не рассчитаны контакты розеток, какой бы толстым провод не оказался.

Сколько ватт выдерживает сетевой фильтр?

Недорогие сетевые фильтры обычно рассчитаны на максимальную нагрузку 1500—2200 Ватт. Для сравнения — 2200 Ватт потребляет обычный утюг. Максимальная нагрузка для бытовых сетевых фильтров — не более 3500 Ватт, на приборе в этом случае стоит маркировка 16 Ампер.

Сколько киловатт может дать розетка?

Розетка на 32 Ампера выдержит нагрузку 7020-ь Ватт, округляем 7 кВт. Вот эти самый 7-ь кВт можно считать максимальной цифрой для бытовых розеток.

Какой длины может быть удлинитель?

Максимальная длина удлинителя сечением 2,5 кв. мм, согласно требований нормативной документации, 100 метров.

Сколько бытовых приборов можно подключить к одной розетке?

Для наших отечественных розеток такой расчет будет выглядеть так: 6,3А * 220V = 1386 Вт. Таким образом, суммарная мощность приборов, которые можно одновременно подключить в одну розетку не должна превышать 1386 Вт.

Можно ли использовать удлинитель через удлинитель?

Ответ: Подключать можно, но обязательно учитывайте мощность всех потребителей. … Важно учитывать суммарную мощность приборов подключаемых, теперь уже к двум сетевым фильтрам, или двум удлинителям, или сетевой фильтр и удлинитель.

Как рассчитать нагрузку на сетевой фильтр?

Максимальный ток нагрузки

Чтобы подобрать удлинитель /сетевой фильтр, суммируйте величины тока всех подключенных нагрузок с учетом некоторого запаса. Приобретайте модель с параметром не менее 10 А. Важно: обратите внимание и на максимальный ток импульса (помехи). Выбирайте модели, рассчитанные на 3500-10000 А.

Можно ли подключать сетевой фильтр к удлинителю?

Сетевые фильтры категорически нельзя подключать друг к другу. На стандартные удлинители это правило не распространяется. Если длину провода нужно увеличить в несколько раз, удлинители спокойно синхронизируются между собой (например такие, как Legrand 5xSchuko 1.5м). Подключать удлинитель к сетевому фильтру также можно.

Что лучше удлинитель или сетевой фильтр?

Удлинитель прекрасно справится с задачей «переноса» точки электропитания, а вот сетевой фильтр – это более специализированное устройство – и использовать его необходимо для защиты техники от помех и перенапряжения в сети. … А также важно знать, что ни при каких условиях нельзя подсоединять один сетевой фильтр в другой!

Сколько ватт выдерживает розетка 10 ампер?

розетка на 6 ампер выдержит нагрузку 1320 Ватт; розетка на 10 ампер нагрузку — 2200 Ватт; розетка на 16 ампер — 3520 Ватт.

Как узнать на сколько ампер рассчитана розетка?

Определить на сколько ампер рассчитана электророзетка можно и другим способом. В данной ситуации нам должно быть известно значение мощности электросети, а также вольтаж в используемой розетке. P – мощность (ватт), а другие значения соответствуют тому же определению. Преобразовав данную формулу, получим I=P/U.

Какую нагрузку выдерживает розетка 10 ампер?

В Амперах измеряется сила тока (электрического). Если речь об обычной штепсельной розетки в однофазной сети с напряжением в 220 Вольт (например розетки в квартире для подключения различной бытовой техники), то розетка на 10 Ампер выдерживает нагрузку (мощность) до 2,2 кВт, а вот розетка на 16 Ампер нагрузку до 3,5 кВт.

Какой удлинитель для обогревателя?

Но для бытовых задач, таких как подключение стиральной машины или для обогревателя достаточно выбрать удлинитель длиной в 5-7 метров с сечением токопроводящих жил в 1,5 кв. мм. Для удлинителя отлично подходит электрический провод марки ПВС.

Сколько стоит удлинитель 50 метров?

2 924 ₽ с PremiumБестселлерУдлинитель, ПВС 2х1.5 на катушке, 50 метров 4 розетки. Продавец ИП Сайфуллин И. Р.

Какой нужен удлинитель для стиральной машинки?

Любой приобретаемый для машинки удлинитель должен соответствовать силе тока, равной 16 амперам. В принципе чем выше этот показатель, тем надежнее считается подсоединение к электрической цепи. Показатель в 16 ампер создает необходимый запас, а также обеспечивает наименьшее падение напряжения.

Как сделать электрическую переноску с выключателем

Приветствую Вас дорогие читатели на своём сайте. И сегодня мы с вами поговорим о том, как сделать электрическую переноску с выключателем своими руками.

Согласитесь со мной, что в домашних условиях очень тяжело обойтись без удлинителя. Я пользуюсь этим чудом техники каждый день. У меня компьютер и все остальные к нему комплектующие включены именно в переноску с блоком из четырёх розеток. В прочем, я думаю, что так же само у многих людей. Вряд ли у кого дома есть место, где стоит сразу три или четыре розетки.

А если в доме ещё и ремонт, то без удлинителя тут никак не обойтись. Так как вам в любом случае нужно будет подключать электроинструмент. А если ремонт делают несколько человек, то переноски с одной розеткой им не хватит. Нужно делать удлинитель сразу с несколькими розетками. Потому-что если люди будут работать по очереди, то это займёт слишком много времени.

Можно же конечно пойти более простым путём, просто пойти в любой хозяйственный магазин или на рынок, и купить сразу несколько переносок. Кстати, в последнее время на рынке появились переноски в виде бухты провода намотанного на катушку.

Но такие бухты не всегда удобно переносить с собой, и к тому же, если вам нужно включить что-то мощное, например сварку, то весь этот провод нужно полностью разматывать с катушки.

А теперь представьте себе, если у вас в бухте 50 метров и весь этот провод разложен по дому или квартире, или того хуже, в одной комнате. Вам просто тяжело будет передвигаться, не запутавшись в эти сети.

По этому, я предлагаю вам, сделать переноску своими руками использую подручные средства. По цене она будет намного дешевле магазинной, и по надёжности будет не хуже, а ещё вполне возможно, что даже лучше.

Комплектующие для сборки электрической переноски.

Для того, чтобы собрать хорошую и надёжную переноску вам для начала нужно определиться какие приборы вы будете в неё включать, и подсчитать суммарную мощность.

Но если серьёзных нагрузок не будет, то можно собрать переноску при помощи самых простых комплектующих.

Начнём с выбора провода. Если суммарная нагрузка всех приборов не будет превышать 2 кВт, то для переноски можно использовать провод с сечением в 1 мм 2 . А розетка и вилка должны выдерживать ток в 10 А.

Читать еще:  Электрическая розетка внешнего подключения

Обычно завод изготовитель пишет на корпусе своих изделий, на какое напряжение и какой ток они рассчитаны, так что при покупке советую обратить на это внимание.

Если нагрузка будет около 3 кВт, то тогда нужно брать провод с сечением 1.5 мм 2 . А розетка и вилка должны выдерживать нагрузку в 16 А.

Если нагрузка будет в пределах 5 кВт, то тогда провод должен быть сечением не меньше 2.5 мм 2 . А вот ток при такой нагрузке будет около 23 А. Так что вилку и розетку вам нужно покупать соответствующего типа.

Теперь, что касается марки провода. Дело в том, что переноски очень часто приходится скручивать и раскручивать, по этому, я вам советую брать провод только ПВС.

Провод данной марки имеет многопроволочную жилу и хорошую изоляцию, что делает его гибким, и он будет долго служить. А провода с монолитной жилой для переноски не подойдут.

Список материалов для того, чтобы сделать переноску самому:

  1. Разборная электрическая вилка (рассчитанная на нужную вам мощность);
  2. Розетка или блок розеток (несколько розеток);
  3. Провод нужной длины и соответствующего сечения;
  4. Наконечники НШВИ для обжима многопроволочных жил (хотя, если переноску вы будете делать на малые нагрузки, то можно обойтись и без наконечников).
  • отвёртка;
  • плоскогубцы;
  • пресс-клещи;
  • нож или специальное приспособление для снятия изоляции с жил.

Теперь давайте рассмотрим реальный пример сборки переноски.

Допустим нужно сделать переноску, в которую будет включаться обогреватель мощность 1.5 кВт, иногда будет включаться дрель мощностью 0.85 кВт или ещё какую-нибудь мелочь: зарядное устройство от телефона, переносной светильник, паяльник и может ещё что-то. Если подсчитать суммарную мощность всех этих приборов, то она получится не более 3 кВт. Исходя из этого будет брать провод ПВС 3*1.5 мм 2 , его вполне хватит. Даже останется запас по мощности.

Сделаю небольшое отступление, и немного объясню, что обозначают эти цифры — 3*1.5 мм 2 .

3 – первая цифра всегда обозначает количество жил в проводе. Желательно на переноску брать именно трёхжильный провод, так как кроме фазы и нуля у нас ещё будет заземление.

1.5 мм 2 – это сечение одной жилы. Бывает так, что в проводе или кабеле несколько жил имеют одно сечение, а одна или несколько жил имеют другое сечение.

Возвращаемся к нашей сборке. В магазине покупаем розетку или блок розеток с заземляющим контактом. Если нагрузка у нас будет 3 кВт, то ток у нас будет приблизительно 13.6 А. По этому, розетки покупаем выдерживающие 16 А. Так же на 16 А берём вилочку, и обязательно чтобы на ней был контакт заземления.

Приступаем к сборке переноски.

Все нужные материалы и средства у нас имеются. Сначала нужно разобрать вилку. Большинство вилок имеют контактное соединение винтового типа. Если взять и просто зажать винтом зачищенную многопроволочную жилу, то значительная часть проволочек повредится.

Вследствие этого площадь контактного соединения может уменьшиться, что в последствии может привести к нагревам и различным поломкам. Начиная от банального отгорания провода, и заканчивая полным выходом со строя вилки.

По этому, мы будем использовать специальные наконечники для обжима НШВИ.

Для начала нужно зачистить провод. Аккуратно снимаем верхнюю изоляцию, а потом зачищаем жилы на ту длину, которая необходима для обжатия наконечниками. Для зачистки лучше всего использовать специальный нож.

Но если такого у вас нет, то можно воспользоваться любым ножом. Кстати, канцелярским ножом я бы не советовал зачищать жилы, так как он режет проволочки. А вот для снятия верхней изоляции он очень хорошо подходит.

Теперь опрессовываем жилы, и можно приступать к сборке вилки. Обычно все вилки оснащены специальным хомутом для фиксации провода. Зажимаем внешнюю изоляцию провода хомутом и подключаем жилы к контактам вилки.

Внимание. Хочу объяснить вам, зачем необходимо фиксировать провод хомутом. Дело в том, что многие люди при выключении переноски или других электрических приборов тянут не за вилку, а за кабель. И таким образом может повредиться контактное соединение жилы с контактом вилки. Или провод вообще может выдернуться.

Теперь подключаем провод к розетке или к блоку розеток. Для этого разбираем его. Заземляющий провод, так же само, как и в случае с вилкой опрессовываем его в наконечник НКИ. Если такого нет, то просто скручиваем жилу в кольцо и подключаем к заземляющему контакту. Остальные две жилы подключаем на соответствующие клеммы.

Теперь, чтобы закрыть крышку блока розеток нам нужно сделать специальное углубление для провода. Аккуратно вырезаем его, потом укладываем провод, закрываем крышку и прикручиваем её.

Чтобы всё было более понятно, смотрите видео.

А в этом видео человек без объяснения делает переноску.

В принципе всё, переноска готова и её можно эксплуатировать. Но мы с вами можем её усовершенствовать, и вставить в неё кнопку.

Как сделать электрическую переноску с выключателем.

У меня бывали такие случаи, что я включал что-то в переноску, а этот прибор или инструмент не работает. И тогда я начинаю искать, в чём же причина – в электроинструменте или в переноске. А вот если на блоке розеток установлена кнопка с подсветкой, то тогда становится визуально видно, есть ли в переноске напряжение. И круг поиска значительно уменьшается.

Так что давайте в нашу переноску установим кнопку с подсветкой. Можно конечно пойти более лёгким путём и купить в магазине готовый блок розеток уже с кнопкой. Но нам же с вами важен сам процесс монтажа, поэтому кнопку будем устанавливать самостоятельно.

В хозяйственном магазине покупаем кнопку с подсветкой KCD3. При покупке обращайте внимание на технические характеристики. Нужно, чтобы кнопка была рассчитана на напряжение минимум 220 В, обычно на них пишут 250 В, ток 16 А и степень защиты должна быть не меньше чем IP – 55.

На кнопке будет три контакта. Два нужны для подключения (коммутации) силы, а третий для подсветки.

Чтобы установить кнопочку в наш блок розеток нам нужно вырезать под неё соответствующее отверстие. Для этого можно воспользоваться дрелью и маленьким напильником (надфилем). Насверливаем несколько отверстий, а потом напильником подгоняем под нужные размеры. Главное не переборщить, чтобы кнопка не болталась в корпусе.

На кнопке должна быть маркировка, где вход и выход, и где контакт для подсветки.

Теперь подключаем кнопку следующим образом: к контакту подсветки подключаем провод от контактной клеммы розетки. Если у вас ПВС, то нужно подключать синюю жилу. Теперь, так сказать, фазную жилу подключаем к «входу», а провод с «выхода» подключаем ко второй контактной клемме розетки.

Читать еще:  Авв бокс с розетками

Третий провод, как вы помните, сидит у нас на заземлении. Закрываем крышку блока розеток и можно проверять.

Если включить кнопку, то она должна засветиться, и тем самым будет сигнализировать, что в розетке есть напряжение. Когда выключить, то подсветка погаснет, и соответственно розетки работать не будут.

Внимание. При такой схеме подключения кнопки у нас разрывается цепь только на одном проводе, то есть фаза в розетках может присутствовать. Если вам нужно полностью снимать напряжение с розетки, то в таком случае нужно устанавливать две кнопки. Или если вы будете покупать блок розеток с уже вмонтированной кнопкой, то их тоже должно быть две.

В качестве закрепления знаний советую посмотреть видео ролик.

Хорошее видео как сделать переноску с выключателем

Как починить удлинитель в домашних условиях

На этом у меня всё. Надеюсь, статья была вам полезной. Жмите на кнопки социальных сетей, и подписывайтесь на обновления. Свои вопросы задавайте в комментариях. Пока.

Удлинители электрические на рамке

Электрические удлинители для улицы

Наверное, в каждом доме есть такое электротехническое приспособление, как удлинитель. Это удобный прибор, представляющий переносную точку питания, для любых устройств, оснащенных вилкой.

Весьма актуальны удлинители для тех, кто летнее время проводит за городом на своем садовом участке. А, так как, обычно — это сезонное времяпровождение, нет нужды заплетать территорию в паутину проводов. К тому же это накладно, неудобно и даже небезопасно.

Выбор удлинителя для загородного участка – задача не столько сложная, сколько ответственная. Быстрая поломка одной из установочных частей; разрыв или подгорание проводов, вынудят неудачливого пользователя ехать в город за новым приспособлением.

Чтобы не тратить понапрасну деньги, время и нервы, следует при покупке обратить внимание на марку производителя. И это вовсе не означает, что достойный товар можно найти, только среди «Made in не наше».

Группа российских компаний IEK, более 15 лет занимаются поставкой, на внутренний и внешний рынок, электротехнических устройств и связанных с ними готовых технологий. Внутри производства, постоянно происходят процессы, связанные с разработкой и тестированием новых корпусных и изоляционных материалов. Объединение активно и эффективно включилось в программу импортозамещения. Выпускаемый продукт не уступает по качественным и техническим характеристикам зарубежным аналогам. Бренды IEK признавались «товаром года» и неоднократно удостаивались наград российских и международных выставок.

Для бытовых и хозяйственных нужд производитель IEK предлагает внушительный ряд электрораспределяющих устройств. В том числе:

— удлинитель на рамке (УР); с одной розеткой; двужильный; с сечением провода 0,75 мм кв.; длиною 10, 20 и 30 метров;
— шнур УШ – 01 РВ, оснащенный вилкой и розеткой, оранжевого цвета; трехжильный (с заземлением); с сечением жилы 1,0 мм кв.; длиною 10 и 20 метров;
— удлинитель УО 5В; трехжильный; с сечением провода 1,0 мм кв.; силовой характеристикой 16 А; длиною 5 метров; с защитными крышками IP 44; в четырех и пятиместном варианте;
— удлинитель на рамке (УР); трехжильный (с заземлением); с одной розеткой; с сечением провода 1,0 мм кв.; длиною 30, 40, 50 метров;

Все устройства оснащены литыми вилками и двойным изоляционным слоем токопроводящих частей. Усиленный корпус розетки выдерживает значительные механические нагрузки. Состав изоляционных полимеров позволяет выдерживать многочисленные изгибы, без повреждения внешней и основной части.

Удлинители с защитными крышками, могут быть использованы в помещениях с повышенной влажностью, таких как: парники, теплицы и бани.

Оранжевый окрас некоторых изделий, отчетливо выделит их на фоне земли и защитит от неумышленных повреждений.

Пользователь свободно может подобрать удлинитель для электроприводного оборудования, с различными мощностными характеристиками.

Многоместные устройства, в случае необходимости подключения нескольких объектов, могут быть использованы, как добавочные, к удлинителям с одной розеткой.

Smart-удлинитель Digoo DG-PS01 на 3 розетки и 4 порта USB

Компания Digoo наравне с другими производителями включилась в «движение» умных, управляемых через интернет вещей. Одним из таких ее продуктов является удлинитель DIGOO DG-PS01 с тремя розетками на 220 Вольт и четырьмя портами USB. Помимо того, что очень удобно иметь удлинитель с несколькими сетевыми розетками и зарядным устройством на несколько портов в одном корпусе, так еще и управлять этим хозяйством можно через интернет. Управлять, задавать расписание работы можно для каждой из трех розеток в отдельности, а зарядная часть способна выдать четыре Ампера в нагрузку.

Модель: DG-PS01 Smart Power Strip;

Порты: 3 обычных розетки + 4 порта USB;
Ассистенты: Amazon Alexa, Google;
Номинальная мощность: 2200W;
Максимальная мощность одной розетки: Макс. 10A, 250В;
Выход USB: 5V 2.5A (макс. 4А);
Рабочая температура: 0 — 40 ℃;
ОС: Android 4.0 / iOS 7.0 и выше;
Беспроводное подключение: WIFI IEEE 802.1 b / g / n 2,4 ГГц (5 ГГц WIFI не поддерживает).

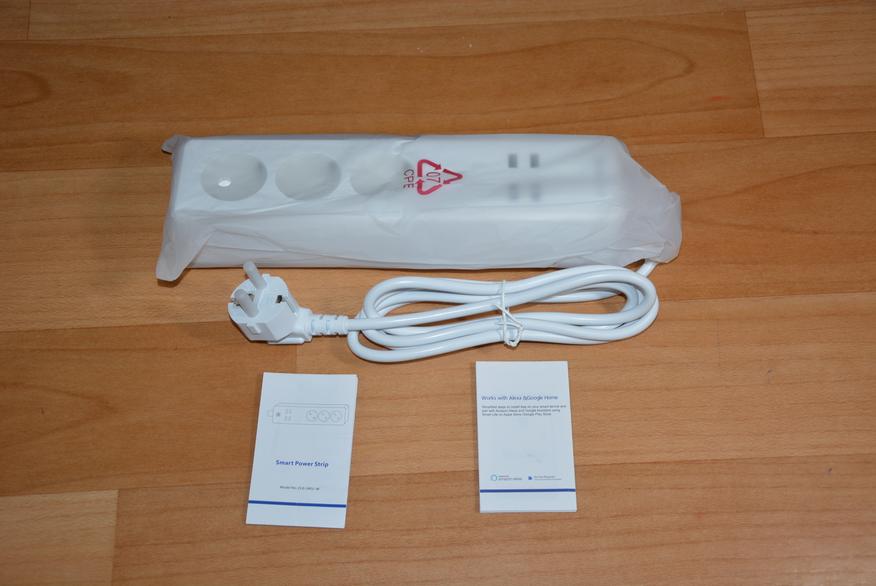

Упаковочная коробка, в которой поставляется удлинитель, лишена даже намека на пафос.

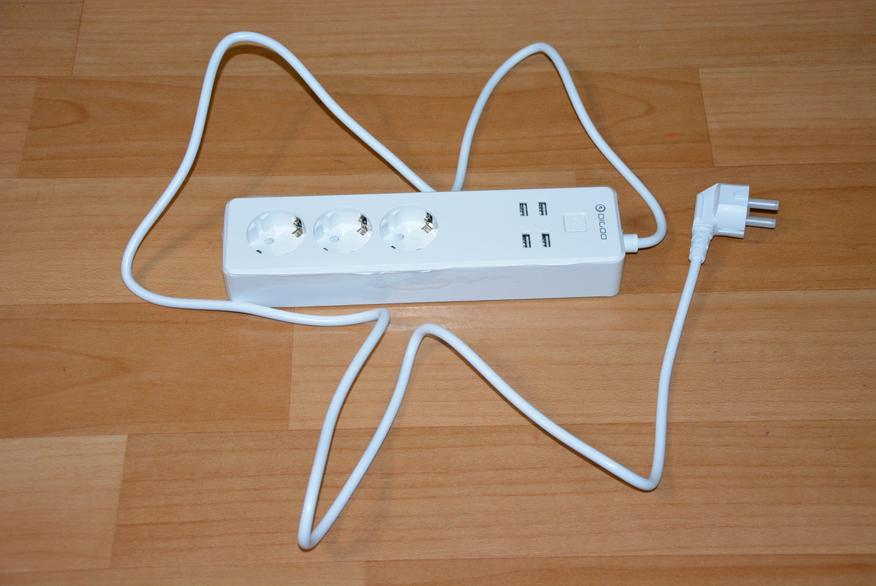

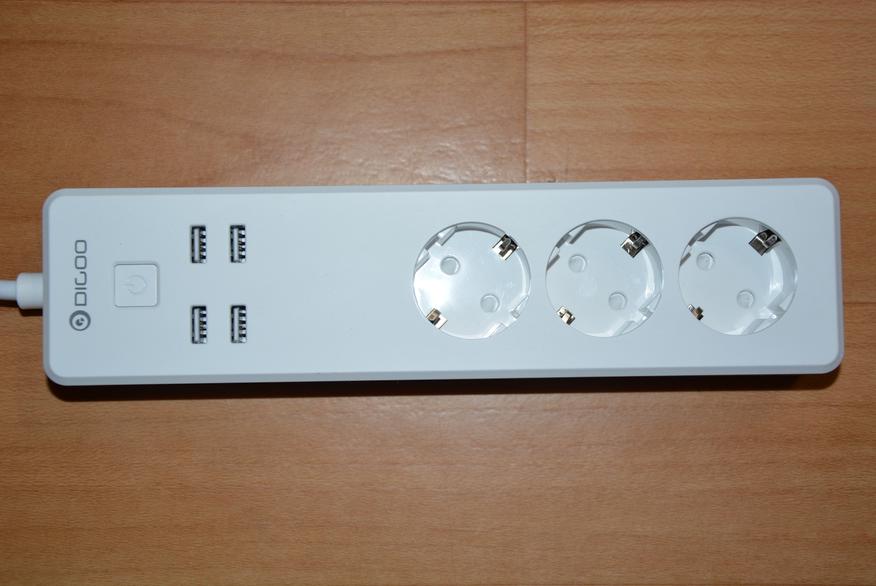

Выглядит уныло просто, но впечатление резко меняется, когда достаешь содержимое – удлинитель защищен от царапин персональным пакетом, провод приличной толщины, на контактах вилки защитные колпачки и две инструкции – одна на удлинитель, другая на приложения, с помощью которых осуществляется управление удлинителем.

Инструкция на удлинитель:

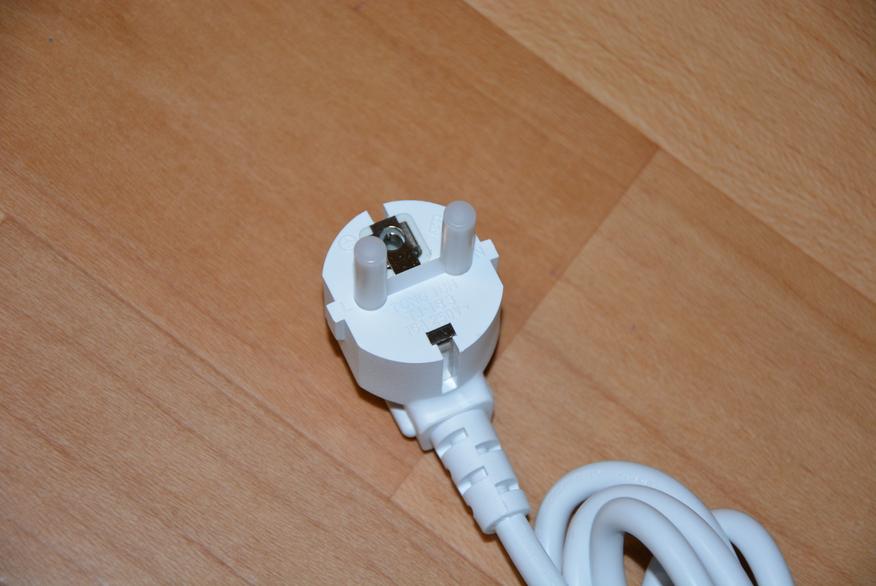

Защитные колпачки на сетевой вилке вижу впервые и был приятно удивлен.

Длина провода средней жесткости 2 метра.

Нельзя не отметить отличное качество изготовления корпуса удлинителя – над литьевыми формами хорошо поработали, и корпус выглядит очень аккуратно. Дополнительно его борта защитили транспортировочной пленкой.

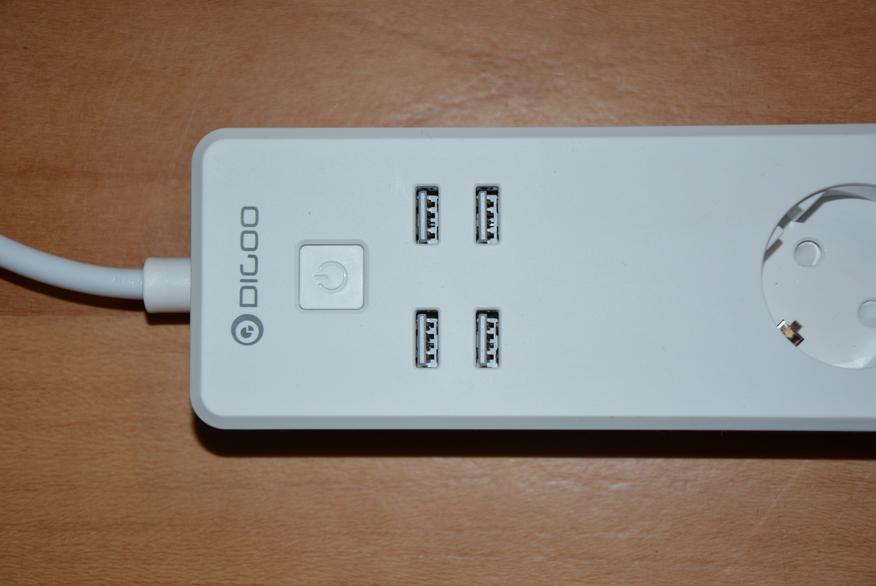

Включение, выключение и подключение к сети WiFi осуществляется одной кнопкой, расположенной сверху. Здесь же размещаются логотип и наименование производителя. USB порты расположены в два ряда, а сетевые розетки имеют контакты заземления и шторки от попадания посторонних предметов и детских пальцев.

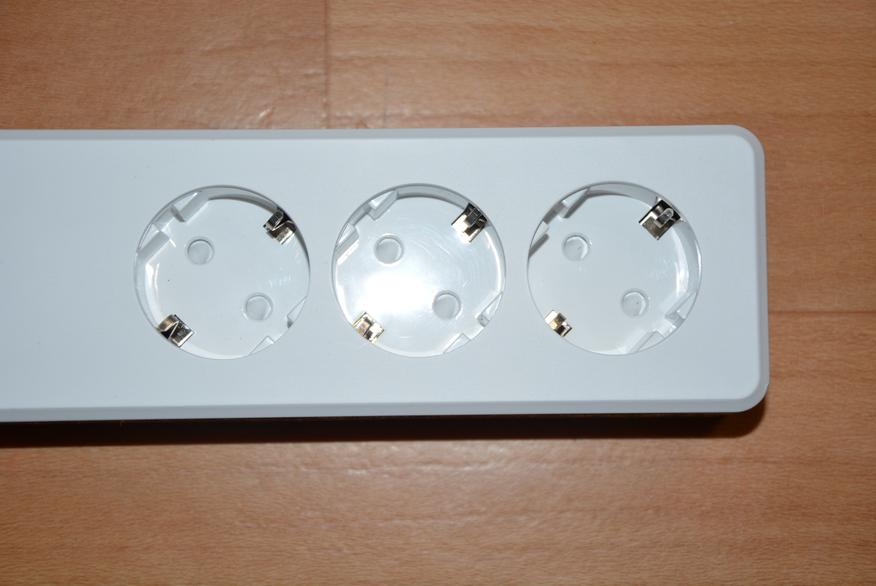

Для того, чтобы вилку было легче вставлять, шторки сделали со скосом.

Шнур входит в корпус удлинителя через пластиковый туннель.

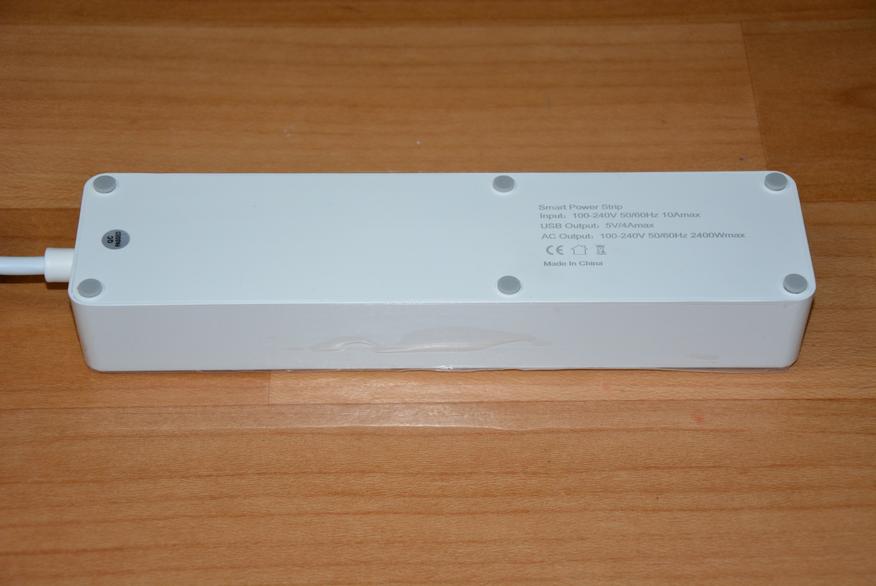

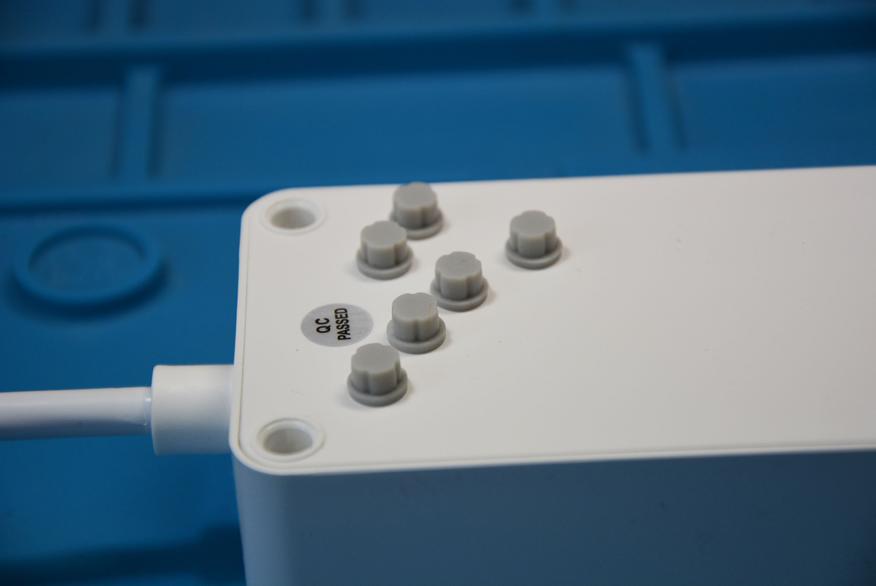

На нижней стороне корпуса имеются шесть противоскользящих ножек и немного информации об удлинителе.

Габаритные размеры корпуса удлинителя 265*65*40 мм.

Включается удлинитель кнопкой, с отчетливым, но не громким звуков срабатывания контактов реле. При этом кнопка, порты USB и розетки подсвечиваются светодиодами с приятным зеленым светом.

Удлинитель запоминает включенное состояние и, если в сети пропадет напряжение, то при его появлении, удлинитель вновь включится – бежать к кнопке не нужно.

Для реализации «умных» возможностей удлинителя, т.е. управления его розетками через интернет нужно отсканировать QR-код в инструкции и установить приложение Smart Life.

Данное приложение позволяет не только управлять этим удлинителем. Созданный в Smart Life аккаунт можно привязать в аккаунту Google Assistant или Amazon Alexa, и через них управлять всеми своими «умными» устройствами.

Запускаем приложение Smart Life и регистрируемся. Я регистрировался через электронную почту, куда приходит сообщение с кодом подтверждения. Вводим его в приложение и нас приветствуем «новый дом».

Читать еще:  Как устанавливается двойная розетка

Теперь нужно соединить удлинитель с приложением. Выбираем ручной или автоматический поиск устройств. Если ручной, то в списке «Электрические» нужно выбрать «Пилот/Удлинитель». Далее приложение попросит убедиться моргает ли индикатор на устройстве, т.е. на удлинителе.

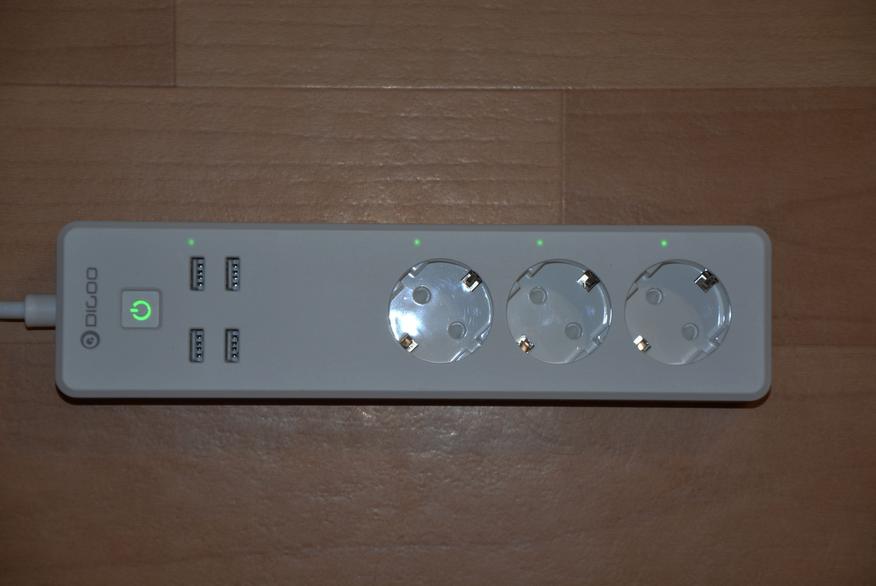

Теперь нужно на включенном в сеть удлинителе (зеленые светодиоды светятся) зажать на несколько секунд кнопку и отпустить. Удлинитель выключится и вновь включится, но индикация будет моргать – удлинитель вошел в режим сопряжения. Далее появляются диалоговые окна с найденной сетью WiFi. Вводим пароль к ней, и осуществляется сопряжение приложения и удлинителя. Удлинитель с рабочим наименованием 3A4U-EU найден и готов к работе.

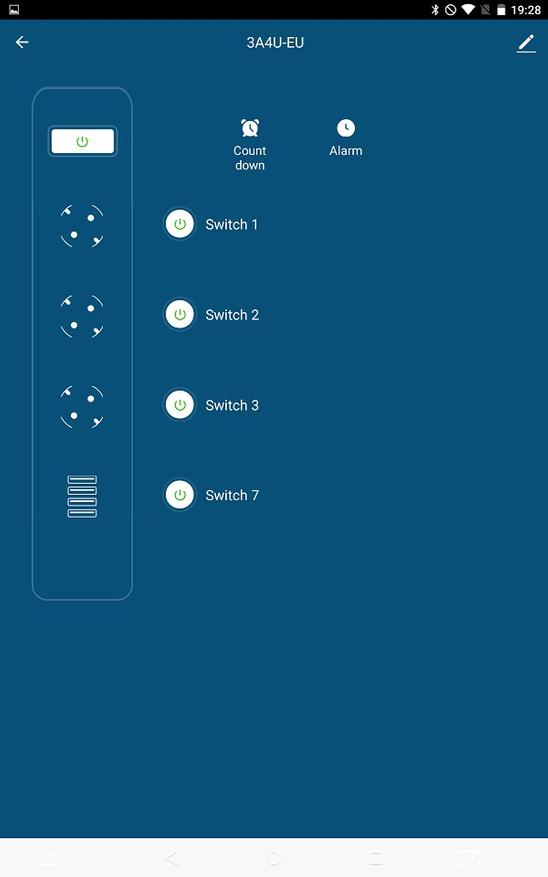

После этих простых процедур появляется главное окно работы с удлинителем. Из этого окна можно включать/выключать как удлинитель в целом, так и отдельно каждую розетку и порты USB. Порты отключаются и включаются сразу все вместе, единым блоком.

Зайдя в меню Setting можно изменить название удлинителя, перенести его в другую комнату в системе, предоставить доступ еще кому либо, пожаловаться на неполадки с устройством или приложением (обратная связь – пользоваться не пришлось), проверить обновление прошивки.

Особенность или назначение «умных» устройств в том, что управлять ими можно, находясь за тысячи километров от них, лишь был интернет – включать/отключать компрессор и освещение аквариума, наполнять резервуары с водой и включать капельный полив на даче, включать ночники, имитировать свое присутствие дома, находясь в отпуске и тем самым снижая риск ограбления квартиры.

Но такой функционал был бы неполным без возможности автоматизации.

Приложение Smart Life позволяет создавать устанавливать таймеры и создавать расписания включения/выключения розеток и блока USB разъемов.

Таймеры задаются во вкладке Count down.

Таймер обратного отсчета работает только один раз и может быть сценарием как включения, так и отключения устройства в зависимости от исходного состояния розетки или USB портов. Т.е. если розетка была предварительно включена, то таймер будет на отключение и наоборот.

Отключенную из приложения розетку или порты USB можно включить как из приложения, так и кнопкой удлинителя – краткое нажатие и розетка снова подключена.

Во вкладке Alarm уже можно создавать расписания включения и отключения розеток и портов. Например, ночник нужно включить в 20-00, а выключить в 6 утра и т.д. и т.п.

Расписания можно задать с выполнением один раз или повторять в нужные дни.

Включение в одно время и отключение в другое задаются двумя разными расписаниями.

И, конечно же, заданное расписание можно удалить и задать новое.

Для того чтобы управлять «умными» устройствами от разных производителей, которые в исходном состоянии не понимают друг друга и управляются разными приложениями, приложение Smart Life можно подвязать к аккаунту Google. Такой ход позволяет из единого центра управлять сразу всеми устройствами.

Устройства, которые у меня уже были, управлялись голосовыми командами через Google Assistant.

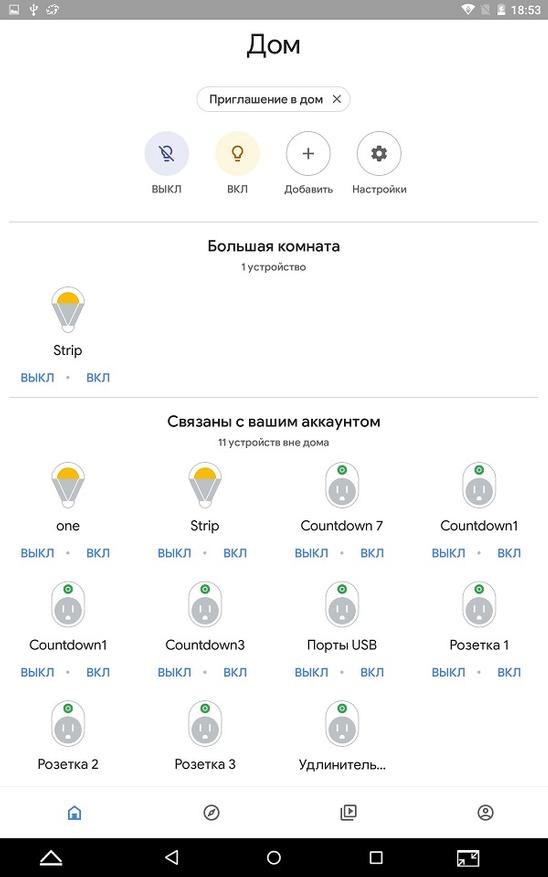

При привязывании аккаунта Smart Life к Google автоматически произошел переход на установку Google Home и уже из него осуществлялось привязывание аккаунта Smart Life к Google.

Процесс прошел без проблем, но в списке устройств появилось не 5 устройств – удлинитель Digoo, 3 розетки и порты USB, а 9 устройств – пять перечисленных и четыре с дефолтными наименованиями.

Как можно заметить дефолтные наименования присутствуют только на четыре устройства и Countdown 1 присутствует дважды. При этом управляя разными розетками – первой и третьей. Еще особенность в том, что дефолтные иконки управляют устройствами инверсно. Тап по кнопке Вкл выключает розетку, а тап по Выкл включает.

Как оказалось, случай не единичный и не из ряда вон выходящий – иногда Google Home как-то по-особенному дружит с аккаунтами устройств других производителей, и вместо одного устройства можно увидеть большее их количество и т.д.

Иконки с моими наименованиями работают без нареканий, четко и совершенно правильно управляют удлинителем, розетками и блоком портов.

Управление удлинителем через Google Home работает, мелкие и некритичные огрехи, думаю, исправят по мере развития сервисов.

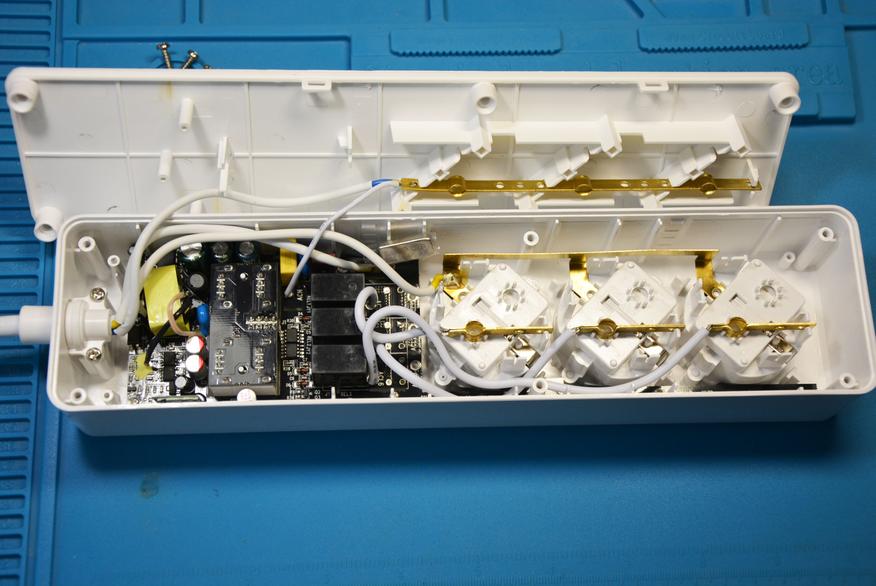

Разбирается устройство легко – вынимаются ножки-пробки, отворачиваются шесть винтов под ними и снимается днище, зафиксированное дополнительно четырьмя не тугими защелками.

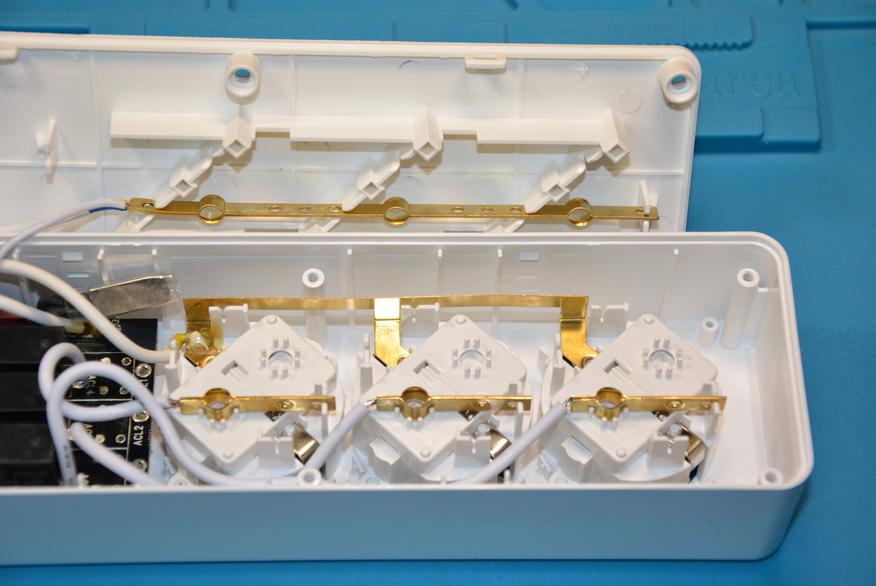

Ламели розеток достаточной толщины для 2,2 кВт.

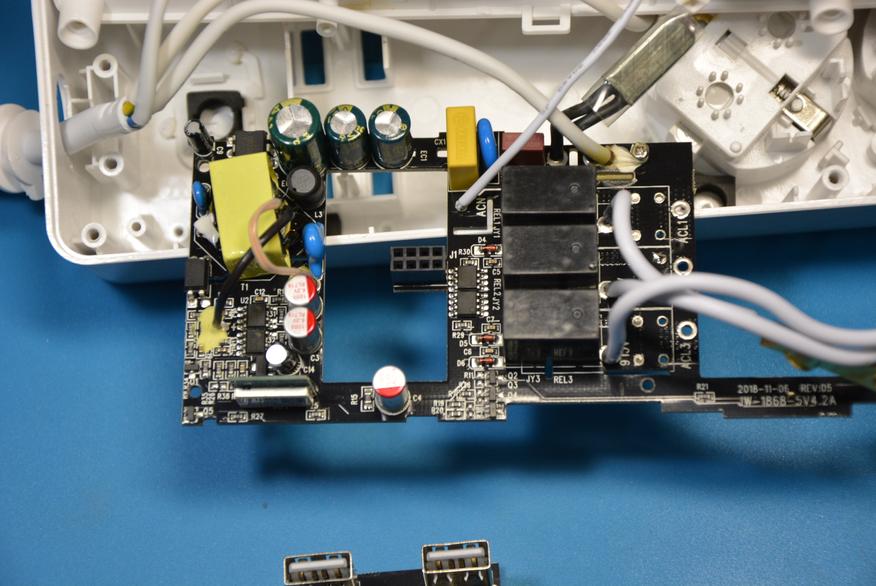

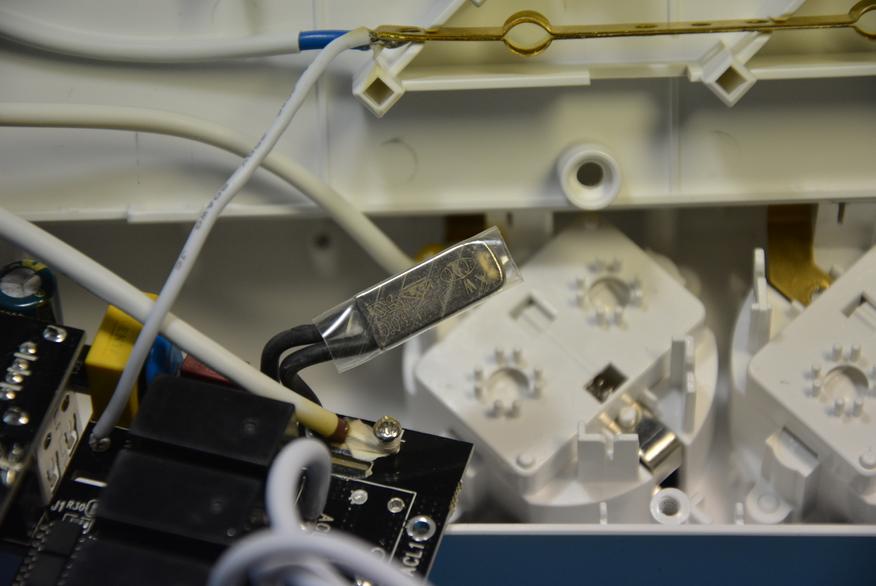

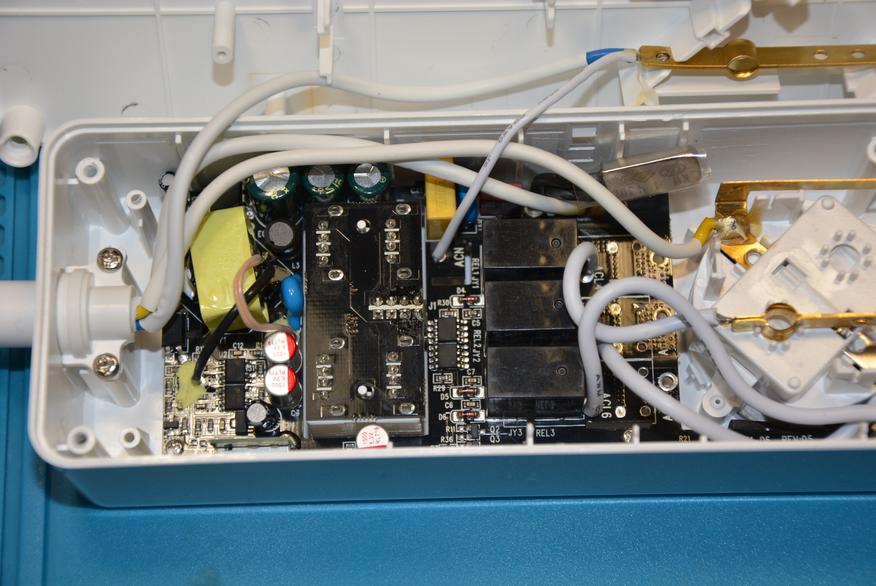

В правой части расположили всю электронику. На сетевые провода одели термоусадку для пущей безопасности. В правой части платы установлены три реле по 10 Ампер при 250 Вольтах, через которые и производится коммутация нагрузки (розеток) с сетью. Именно номиналом реле и ограничен в спецификации максимальный ток на одну розетку, т.е. 2500 Вт. Номинально, т.е. долговременно – 2200 Вт.

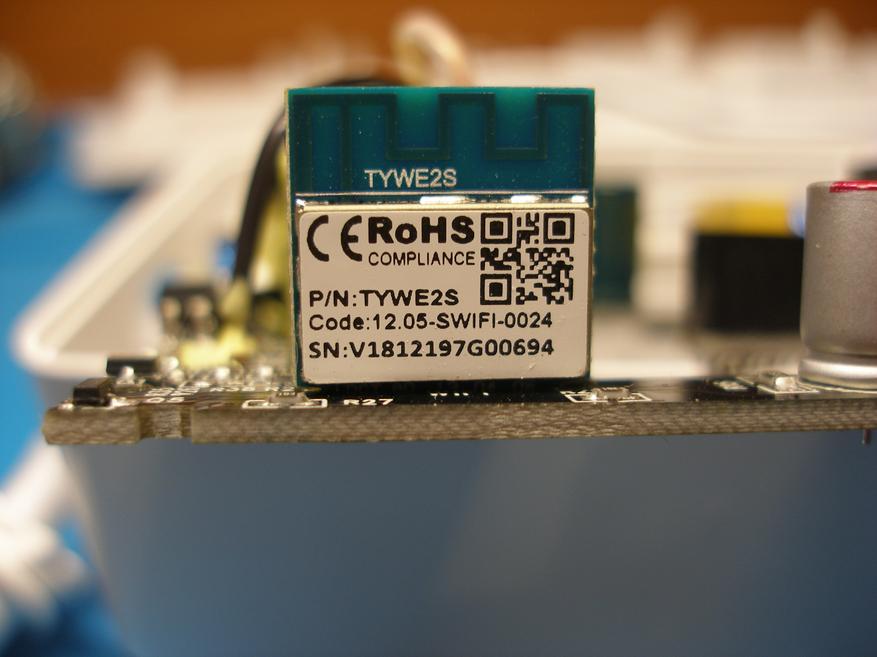

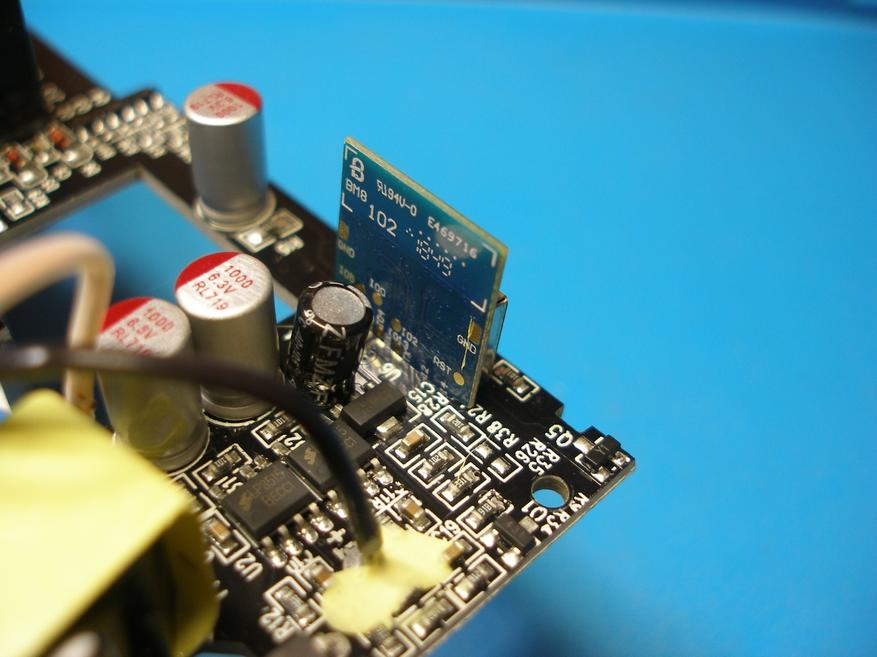

Модуль WiFi впаян в плату.

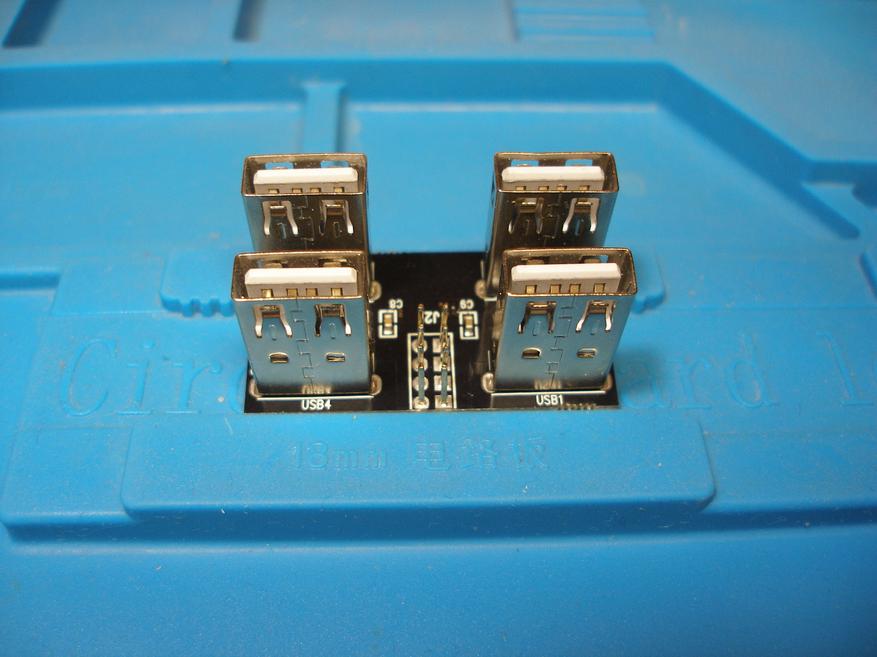

Блок портов USB установлен на разъеме, и его можно снять.

Плата необычной конфигурации – на боковой полосе стеклотекстолита расположены светодиоды активности розеток.

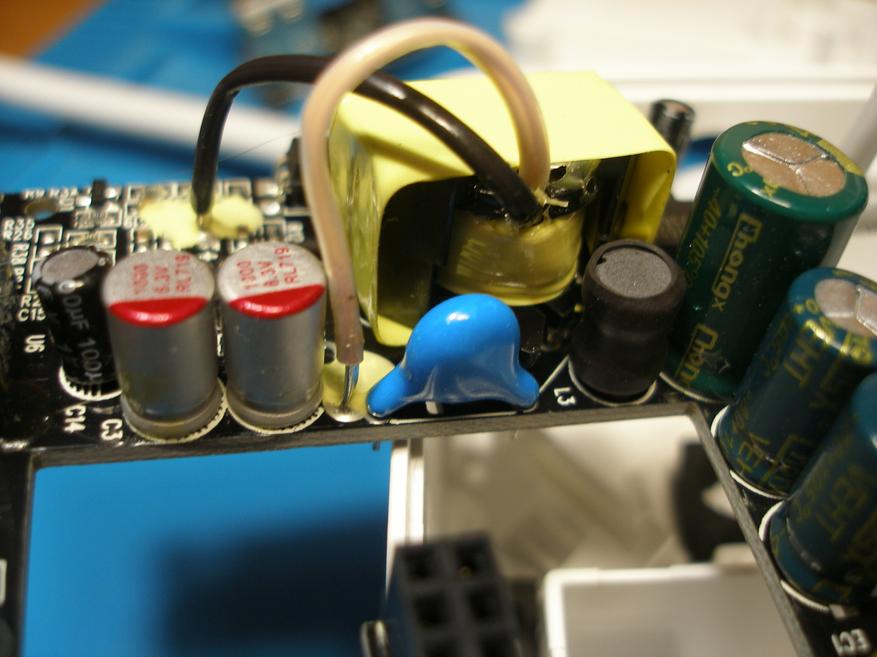

Качественно выполнен входной узел – сетевое напряжение подается на схему через термореле на 130 градусов (с пропилами в плате под ним), предохранитель, варистор и помехоподавляющий конденсатор типа Х2.

Установлен межобмоточный конденсатор типа Y1, помехоподавляющий дроссель и кучка электролитических конденсатором на выходе.

Схемотехника общепринятая, не экономили и реализовали добросовестно.

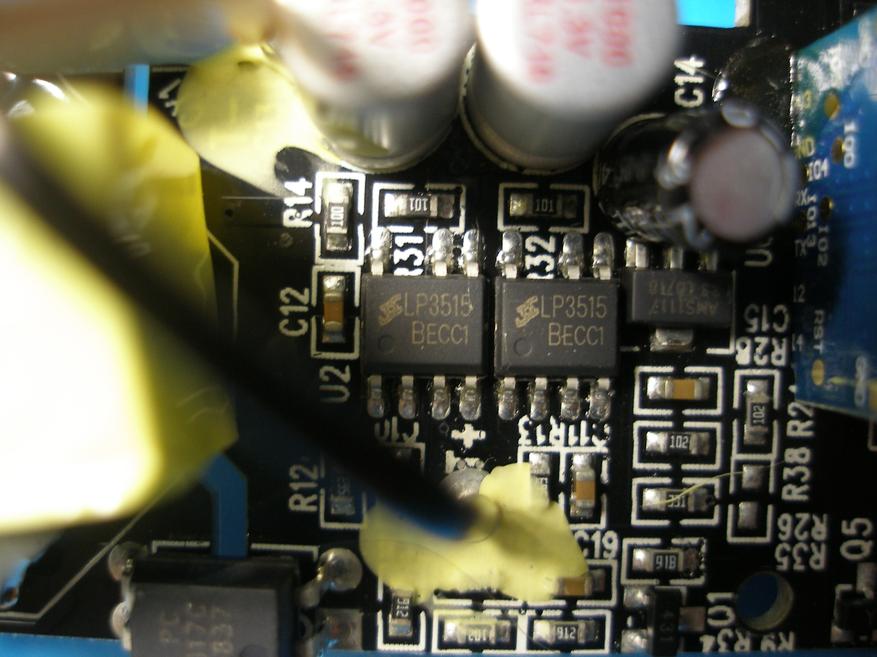

Выпрямление на выходе трансформатора, стабилизацию по току и напряжению на портах USB обеспечивают чипы LP3515 со встроенными MOSFET.

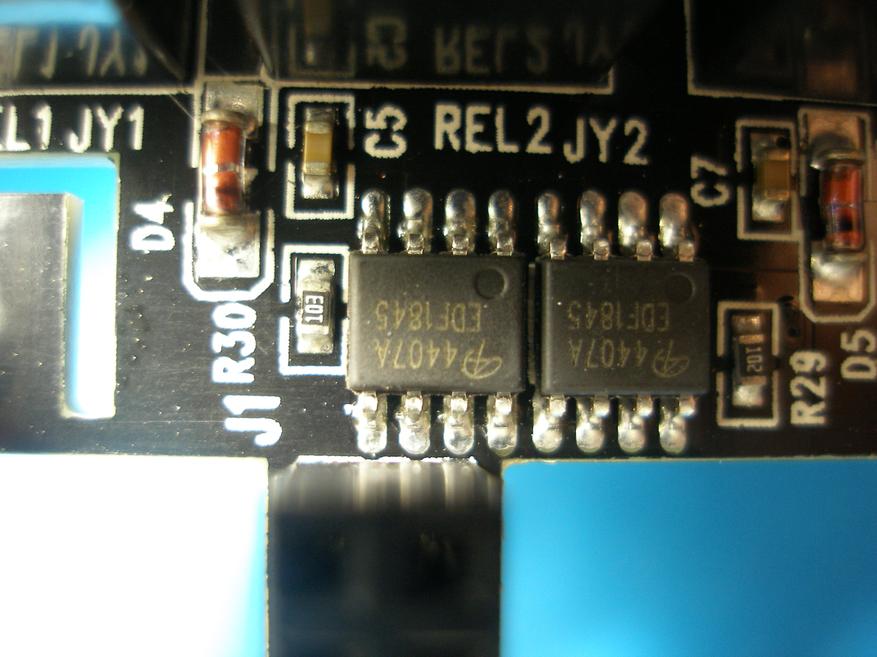

За реле прячется пара Р-канальных MOSFET А4407А

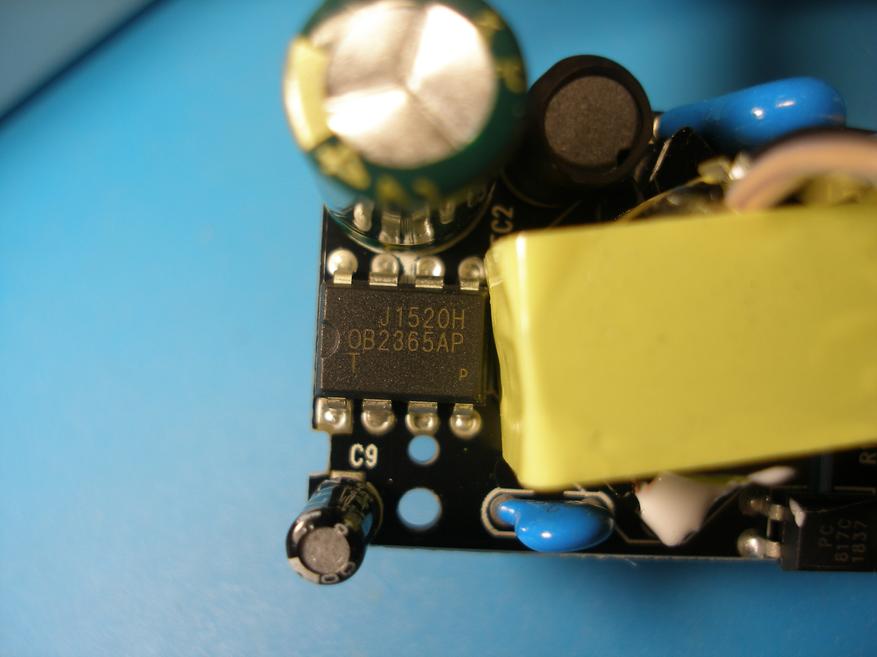

Функции ШИМ возложены на чип с маркировкой J1520H OB2365AP. Даташит, к сожалению, найти не удалось.

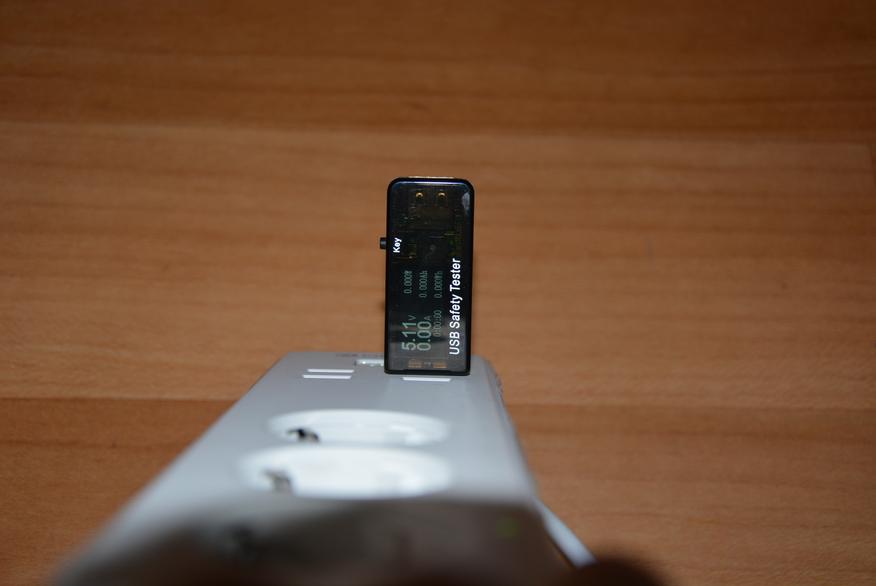

На холостом ходу на выходе зарядной части удлинителя 5,11 Вольт.

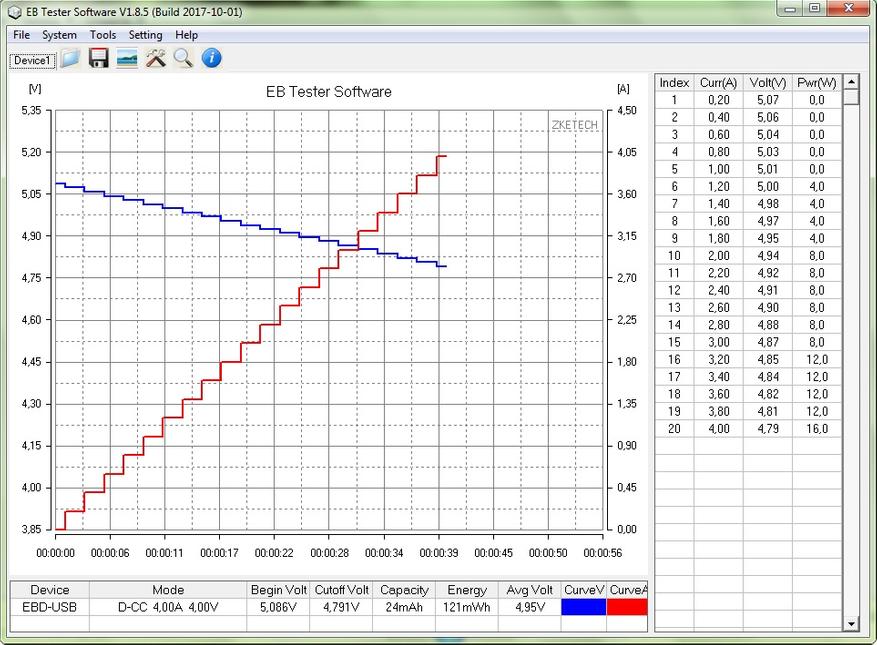

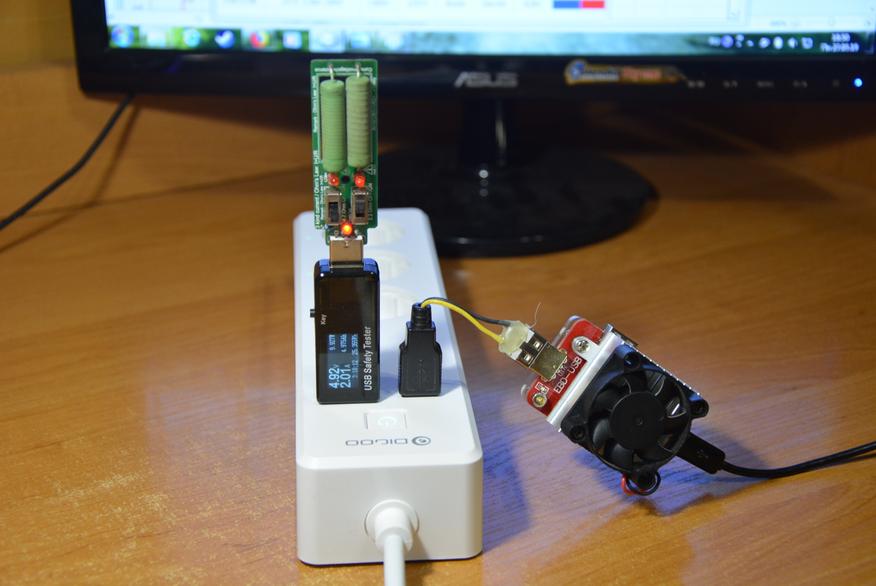

В нагрузочном тесте одного порта зарядное держится до 4 Ампер с вполне нормальным напряжением на выходе. Это первое зарядное, где я наблюдаю такую незначительную просадку при 4 Амперах нагрузки.

Нагрузка разных портов одновременно дает тот же результат.

При увеличении тока нагрузки выше 4 Ампер удлинитель уходит в защиту и включится, когда повышенная нагрузка будет снята.

В итоге, с натяжкой к минусам отнес бы определение в Google Home большего количества устройств, чем есть на самом деле. Жить не мешает, не докучает, встречается достаточно часто.

— удлинитель с портами USB – организуем в квартире локальный энергетический хаб и подключаем на зарядку четыре устройства в одном месте;

— хорошая схемотехника зарядного устройства;

— термореле, предохранитель, варистор на входе;

— защита от перегрузки портов USB;

— три розетки с номинальной нагрузкой по 2200 Ватт;

— приличный, аккуратный внешний вид и ненавязчивая подсветка;

— нормальная работа приложения;

— дружба с Google Home и как следствие возможность управлять разными устройствами из одного центра.

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
