Штекер для телефонной розетки

Телефонные розетки – разновидности и немного о их монтаже

Телефонные розетки входят в категорию информационных электроустановочных изделий. Передача данных главное их предназначение, этим они отличаются от электрических розеток.

Необходимое использование для абонентского оборудования, соединения мини-АТС, индивидуальных телефонов, модемов и факсов и прочей оргтехники с телефонной сетью

Конструкция розетки зависит от наличия оного или нескольких разъемов, их типов и различия кроссировочного поля.

Существует несколько типов исполнения розеток

  1. RJ-11, этот тип розеток маркируется как ХР – ХС демонстрирует количество позиций и число действующих подключенных контактов.

Таблица показывает распиновку разъемных конвекторов: RJ-11, RJ-12 (RJ-25), RJ-14

  1. Розетки типа RJ-11, эта маркировка свидетельствует о том, что в конструкции использованы разъемы: 4p4с или 4p2с. 4p , в посадочном гнезде задействовано 4 рабочих контакта. Если указан разъем 2с и 4с то это говорит о том, что работает 2 и 4 ножа-контакта. Применяется такой коннектор для присоединения к телефонному аппарату его трубки.
  2. Розетки типа RJ-12 маркируемые как 6р4с; 6р2с; 6р6с говорит о том, первая цифра свидетельствует о количестве посадочных мест, вторая маркируемая цифра о том сколько ножей –контактов может быть вставлено в гнездо. Подобный разъем используется телефонии для коммутации телефонной сетевой линии в патч-панель и для подключении аппарата в телефонную розетку местной сети.

Рис. №2. Штекер телефонной сети отличается числом задействованных контактов.

Для монтажа и правильного присоединения разъемов применяют обжим витых кабельных пар. Пайку при присоединении не используют. Операции по обжиму выполняют при помощи кримперных клещей. Для безошибочного присоединения кабеля в современных розетках задействован механицизм Jung, заведенный в устройство кабель присоединяется прокалыванием без использования дополнительного инструмента и без ставшей ненужным снятия изоляции. Механизм работает за счет поворота крепежного винта на ¼ оборота.

Классификация телефонных розеток по типу монтажа

Существуют накладные и встроенные розетки, причем второй тип используется для сохранения презентабельного вида интерьера и требует скрытой прокладки телефонного провода.

Помимо этого существуют розетки, различаемые по типу комплектации, объединяющие в своей конструкции контактные гнезда для присоединения телефонной сети и гнезда для подключения компьютера или модема для сети Ethernet. Защищенность связи и высокая скорость, которую могут обеспечить эти электроустановочные изделия, до 100 Мбит/сек, делает их незаменимыми и востребованными устройствами в современной квартире.

Монтаж телефонной розетки

Важно: При установке телефонных розеток и их подключении необходимо помнить, что красный проводник традиционно считается минусом, а зеленый проводник – плюсом.

Полярность в розетках можно проверить при помощи мультиметра, если присоединение ошибочно, то на табло вы увидите минус. При включении шестиконтактного разъема в телефонную розетку RC45 с 8-ю контактными выходами может произойти замыкание контактов. Без каких-либо последствий в компьютерную розетку можно присоединить только 6-ти контактный разъем. Провод для телефонной прокладки телефонной линии используется типа ТРП 2х0,4 (лапша) с разделительной полосой между проводниками для безопасного для провода крепления и для удобной зачистки.

В настоящее время все шире применяется оптоволокно для многоканальных линий связи. Их преимущество заключается в отличной изоляции и проводимости информации. Для крепления технологических запасов оптического кабеля на опорах используется УПМК. Подробнее можно посмотреть здесь http://td.opten.spb.ru/komm/uzdelia-vnutrizonovie-MTOK?obj=100

Пишите комментарии,дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Телефонный штекер как подсоединить. Подключение телефонной розетки

Для начала хочу сразу сказать, что для комфортной работы связанной с обжатием желательно использовать инструмент типа этого:

А для зачистки кабеля желатьельно использовать:

Если выше описанного выше не имеется, то можно воспользоваться ножем и молотком

И конечно же понадобятся коннекторы и кабель

Обжим Витой пары

Для обжатия Витой пары (интернет кабеля) понадобятся коннекторы RJ-45

Если вы используете кабель с 8 жилами. 8 жил используются для получения скорости в 1 гигабит по сети. То раскладка следующая:

    1) Бело оранжевый
    2) Оранжевый
    3) Бело зеленый
    4) Синий
    5) Бело синий
    6) Зеленый
    7) Бело коричневый
    8) Коричневый

Вот отлично демонстрирующую картинку в интернете нашел

Так же хочу отметить, что данная распиновка является прямой. И она используется в подавляющих случаях. А существует еще кросс распиновка. Она использовалась для соединения именно двух ПК. Сегодня такого уже не встретить. Да и современные роутеры и свичи умеют переворачивать кросс в прямой кабель. Я на всякий случай приведу распиновку. Вдруг кому понадобится

Читать еще:  Графическое изображение розеток для интернета

    1) Бело зеленый
    2) Зеленый
    3) Бело оранжевый
    4) Синий
    5) Бело синий
    6) Оранжевый
    7) Бело коричневый
    8) Коричневый

Если вы используете кабель с 4 жилами. То раскладка следующая:

С лева на право.

    1) Бело оранжевый
    2) Оранжевый
    3) Бело зеленый
    4) Пусто
    5) Пусто
    6) Зеленый
    7) Пусто
    8) Пусто

В данной раскладке можно использовать любые пары цветов, главное жилы в разных коннекторах были на своих местах.

Обжим телефонного кабеля кабеля

Для обжатия телефонного кабеля понадобятся коннекторы RJ-11 или RJ-12

Для дома как правило достаточно RJ-11 c 2 жилами. Там можно влять любую пару. Главное что бы в коннекторах они стояли в правильных портах.

    1) Бело оранжевый
    2) Оранжевый

Для офиса, где есть IP телефоны или цифровые телефоны используют RJ-12 c 4 жилами. Там так же можно влять любую пару.

    1) Бело оранжевый
    2) Оранжевый
    3) Бело зеленый
    4) Зеленый

Запомните как распологаются цифры. При подключении розетки они нам помогут с ориентироваться

Теперь давайте разберемся с розетками

Как подключить розетку к роутеру

Как обжать коннектор мы уже разобрались. Теперь нужно с другой стороны кабеля подключить розетку

В ней нужно использовать распиновку В, и просто туда воткнуть провода соответствующего цвета

Делаем удлиннитель из двойной розетки RJ-45

И наконец розетка RJ-12

Обратите внимание, что в данной розетке можно направляющие установить в любом порядке

Здесь все более чем понятно

    1) Если нужно подключить домашний телефон с коннектором RJ-11. То 2 жилы (любые) подключаем ко 2 и 3 жиле в розетке
    2) Если нужно подключить домашний телефон с коннектором RJ-12. То 4 жилы подключаем ко всем жилам в розетке. Тут надо подключить

C подключением раздвоения или как сделать удлиннитель из такой коробки подробно описывать не буду. Т.к. все и так на схеме понятно

Чтобы подключить стационарный телефонный аппарат к линии, необходима работающая линия от АТС и возможность подключить к ней телефон. К линии телефоны подсоединяются с помощью телефонных розеток.

Существует несколько стандартов таких розеток, они применяются для разных целей: подключения одного или нескольких телефонов, создания выделенных линий. В квартирах чаще всего используют розетку стандарта RJ 11. Как подключить телефонную розетку этого стандарта самостоятельно?

Разновидности оборудования

С развитием технологий телефонные аппараты усовершенствуются, но в целом принцип их работы остается неизменным. Для их подключения к линии связи все так же используют специальные розетки.

В России с 80 годов и до недавнего времени использовался единый стандарт — РТШК-4. Еще раньше провода соединяли, просто скручивая их между собой. Сейчас стандартов стало несколько.

Развитие микропроцессорных технологий привело к замене розеток типа РТШК-4 на другие — с маркировкой RJ. С их помощью можно подсоединять к линии до четырех телефонов. Аббревиатура RJ означает Registered Jack. С таким обозначением существует несколько стандартов телефонных розеток:

  • RJ 9 — коннектор, подсоединяющий трубку к стационарному телефонному аппарату,
  • RJ 11 — именно он чаще всего применяется в жилых домах и квартирах, первый стандарт, принятый в США, также называют «евро-розетка», имеет два контакта и подключает один телефон,
  • RJ 14 — часто используется в офисных помещениях, имеет контакты и 4 провода, удобна для подключения дополнительных линий — можно соединить два телефона отдельной линией, в квартирах для подключения телефона применяется редко,
  • RJ 25 — модель с тремя парами контактов, подключить ее своими руками сложно, лучше поручить такую работу специалистам.
  • RJ 45 — устройство с 4 парами контактов, с его помощью соединяют компьютерные и телефонные сети или подключают телефон к линии.

Существуют и совмещенные версии РТШК-4 и RJ 11 с обоими типами разъемов. Такие устройства используются для соединения компьютерных и телефонных сетей. Кроме того, с их помощью можно подключать к сети аппараты со старыми и новыми вилками.

Также есть розетки RJ 12, но они не являются стандартными, так обозначают изделия фирмы Legrand — RJ11 или RJ 25. Устройства типа ТАЕ применяют для подключения к линии немецких и французских телефонных аппаратов.

Способы монтажа

Телефонные розетки можно монтировать открытым или закрытым способом. Открытый способ подразумевает, что вся отделка на стене сохраняется, оборудование прикрепляют прямо на обои или краску.

Читать еще:  Розетка для микроволновки сколько ампер

Провода в таком случае убирают в кабель-канал, расположенный в плинтусе или на стене. Можно найти кабель-каналы разных цветов и размеров, плинтусы с кабель-каналом внутри. Удобны модели с защелкивающимися крышками. Также есть плинтусы со встроенными розетками. Покупая их, выбирайте те, у которых лицевая панель хорошо прилегает к основанию, иначе со временем она начнет отставать.

Иногда устройства монтируют не на стену, а на пол. При подключении открытым способом их можно даже приклеить на двухсторонний скотч.

Если подключение телефонной розетки делают закрытым (скрытым) способом, провода прокладывают в канале до того, как устанавливают розетку в подрозетник. Иногда провода прокладывают в стене, а розетку устанавливают снаружи. Используют чаще всего медный одножильный кабель КПСВ в белой полиэтиленовой оболочке или тоже медный однопарный кабель ТРП.

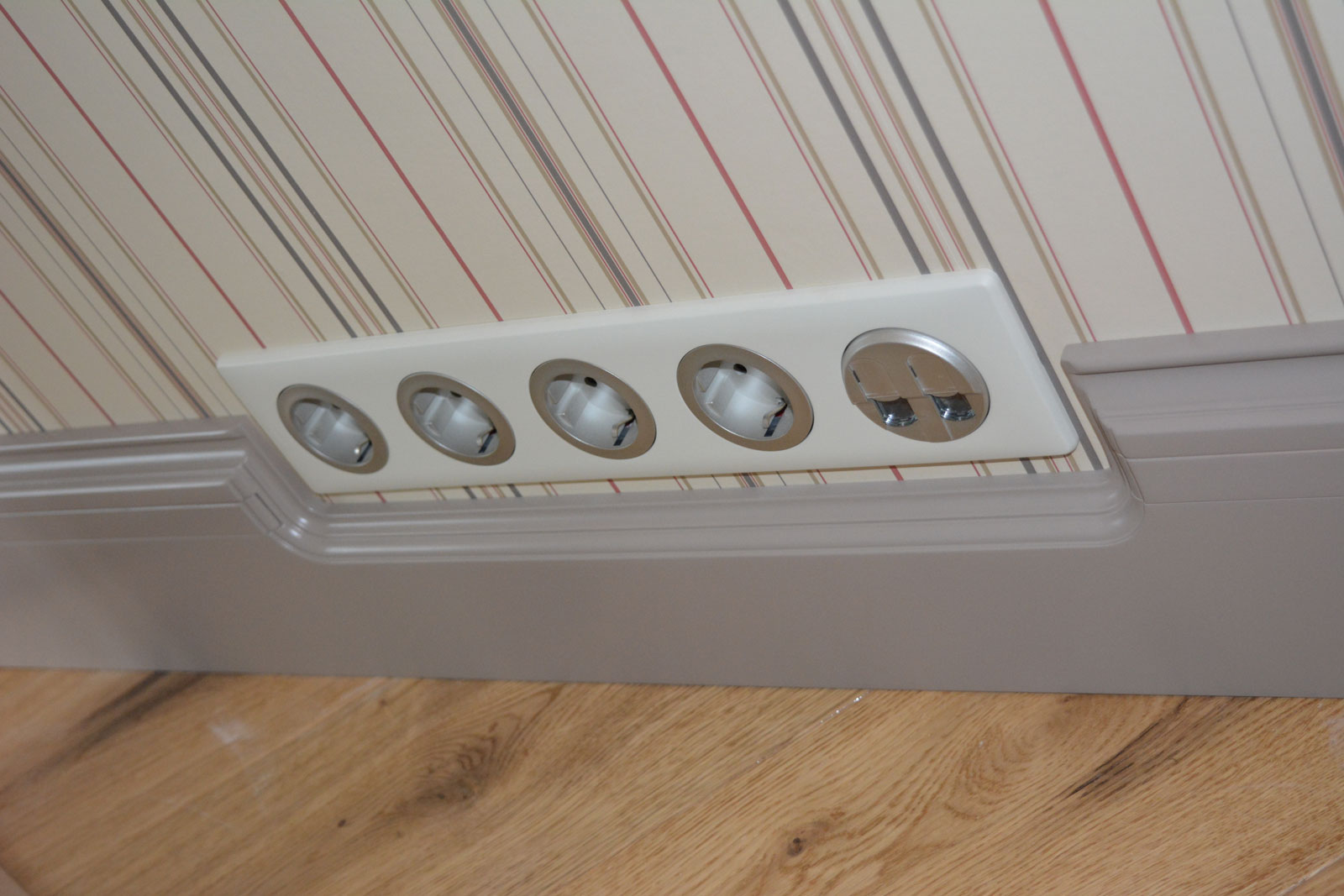

Чаще всего телефонные розетки монтируют не отдельно, а в составе розеточного блока, например, вместе с электрической розеткой и выключателем, как на фото.

Совет! Чтобы замаскировать конструкцию, располагайте их за фасадами мебели или за мониторами и телевизорами.

Устройство телефонной розетки

Телефонная розетка состоит из нескольких основных элементов:

  • корпуса из диэлектрического (непроводящего) материала — керамики или пластмассы,
  • контактов — подпружиненных деталей из латуни, которые нужны для надежного соединения проводящих частей и бесперебойного прохождения тока,
  • клемм — переходников для соединения кабелей.

Контактные гнезда устройства делают утопленными в корпус. Такое их расположение предупреждает случайные замыкания.

Телефонные розетки могут быть одно- или многоразъемными. Одноразъемные модели позволяют подключить один телефонный аппарат, многоразъемные — несколько. Розетка RJ 11 относится к одноразъемным, с ее помощью можно подключить только один телефон.

Подключение RJ 11

RJ 11 имеет два провода, поэтому ее несложно подключить своими руками в домашних условиях. Для этого нужно будет соединить в розетке два конца провода с определенными контактами, так, чтобы в вилке и в розетке они располагались в зеркальном отражении. Для монтажа необходимы:

  • двужильные кабели толщиной 0,3-0,5 мм,
  • отвертки — плоская или крестовая, в зависимости от типа шурупов, с изолированной ручкой,
  • дрель,
  • инструмент для удаления изоляции,
  • тестер,
  • инструмент для обжима контактов — можно не использовать, а обжать контактные пластины с помощью отвертки, но тогда вилка будет выглядеть не так аккуратно.

На видео показано, как правильно подключить к линии телефонную розетку.

Важно! Работы по подключению розетки нужно проводить в резиновых или латексных перчатках. Напряжение в слаботочной сети достигает 60 В, понижающееся до 12 В, когда трубку снимают. Если на телефон попробуют позвонить, в проводах возникнет напряжение 120 В, то есть может ударить током. При таком напряжении это неопасно, но неприятно.

Прежде всего нужно отключить электричество. Далее с проводов необходимо счистить изоляцию. Это делают бокорезами, плоскогубцами или обычным ножом. Освобождать провода от изоляции нужно аккуратно, чтобы не повредить саму жилу телефонного кабеля, иначе в дальнейшем она может сломаться.

Не стоит обжигать изоляцию, а затем снимать ее пальцами. Горячим пластиком можно обжечься, кроме того, при таком способе изоляцию трудно снять аккуратно. Нужно зачистить провода на расстояние 4 см от конца.

Желательно зачищать провода с запасом: они тонкие и хрупкие, их легко повредить. Лишнюю часть, если она останется, легко спрятать под корпус розетки. При закрытом монтаже провода для удобства делают выступающими за поверхность стены на 5-8 см.

Далее с помощью тестера проверяют полярность проводов. Обычно в телефонных розетках красный провод положительный, а зеленый — отрицательный. Но лучше полярность проверить, так как неизвестно, как были расположены провода раньше. Если нет возможности воспользоваться тестером, то подключают кабели согласно схеме, которая прилагается к устройству.

Чтобы проверить, работает ли линия, нужен вольтметр (мультиметр). Напряжение на линии должно быть равно 40-60 В.

После этого провода подключаются к розетке согласно схеме. Для этого вам понадобится отвертка — провода вставляют в разъемы и затягивают винты, хорошо их зажимая.

Если нужно установить розетку закрытым способом, то сначала на стену наносится разметка, показывающая, где будет находиться устройство. Затем по разметке с помощью перфоратора делают отверстия и закрепляют конструкцию саморезами. Сверху устанавливают защитный кожух. В конце также тестируют устройство.

Читать еще:  Розетка lezard mira крем

Если вы монтируете новую точку и места для розеток на стене места не предусмотрено, то сначала для них делают углубление — подрозетник. Его высверливают с помощью специальной насадки-коронки на перфоратор диаметром 6-7 см. Также с помощью перфоратора штробят каналы для прокладки проводов. Если перфоратора нет, это можно сделать молотком и зубилом. Но такая работа гораздо боле долгая и трудоемкая.

После этого устанавливают устройство в подрозетник, убедившись, что кабели не переплетаются. Затем розетку закрепляют с помощью саморезов и распорных винтов. Щели между подрозетником и стеной замазывают гипсовым раствором.

Когда раствор застынет, устанавливают защитную окантовку и лицевую панель. Защитная окантовка в современных моделях прикрепляется на защелках, а лицевая панель фиксируется винтами.

Схемы подключения

Телефонные розетки подключат по определенным схемам. Провода у них промаркированы цветом или цифрами, существуют разные варианты, но схема подключения телефонной розетки обычно прилагается к прибору.

Обычно полярность не так важна, но отдельные устройства могут работать неправильно, если ее не соблюдать. Схема подключения показана на рисунке.

Жилы витой пары также маркируются по разным стандартам, которые приведены в таблицах. Существует старая, новая и немецкая схемы.
