Крепление компьютерной сетевой розетки

Монтаж сетевых розеток

Сетевые розетки под «витую пару» представляют собой пластмассовый короб со съемной крышкой, в верхней части которого смонтирована ответная часть разъема RJ-45, оснащенная восемью подпружиненными контактами, а также имеется то или иное приспособление для подключения проводников сетевого кабеля. Обычно розетка имеет либо специальный клеящий слой, либо отверстия под винты для крепления ее к стене. Если развернуть розетку разъемом к себе таким образом, чтобы контакты оказались внизу, то номера контактов отсчитываются с 1 по 8 справа налево (рис. 5.15).

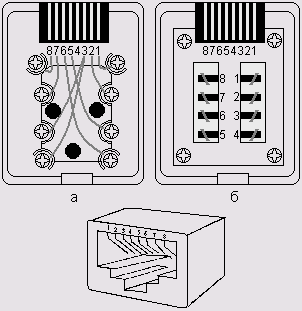

Рис. 5.15. Сетевая розетка RJ-45

Так же, как и сам кабель «витая пара», сетевые розетки различаются по категориям, наиболее распространенными из которых являются категория 3 (рис. 5.15, а) и категория 5 (рисунок 5.15, б). В сетевых розетках категории 3 проводники «витой пары» обычно крепятся к контактным площадкам с помощью винтов, что не обеспечивает требуемой надежности соединения. Для монтажа кабеля в таких розетках проводники «витой пары» необходимо расплести на необходимую длину, освободить от изоляции и, вставив в соответствующие контакты, зафиксировать прижимными винтами. При этом необходимо следить за тем, чтобы длина расплетенных проводников была не слишком большой, в противном случае между ними могут возникнуть паразитные наводки. Определить, какой провод «витой пары» должен идти к каждому из прижимных винтов, можно по номерам контактов разъема розетки: в целом схема подключения проводников должна соответствовать выбранной вами схеме заделки кабеля (рис. 5.12).
В более современных розетках категории 5 проводники витой пары просто вставляются в щели специальных контактных площадок, расположенных под углом в 90° к плоскости разъема RJ-45 (рис. 5.15, б). При этом удаления защитного слоя с проводников не требуется: щели оснащены специальной режущей кромкой, которая сама прекрасно снимает с них изоляцию. Для надежной фиксации проводников в контактах розетки существует специальный инструмент, позволяющий поместить провод на максимальную глубину, однако в большинстве случаев можно прекрасно обойтись обыкновенным пинцетом и отверткой. Все контакты в розетках категории 5, как правило, пронумерованы, поэтому никаких проблем с разводкой кабеля возникнуть не должно.
Итак, общая последовательность монтажа сетевых розеток RJ-45 выглядит следующим образом.

    1. Снимите крышку розетки, либо надавив на нее сбоку, либо поддев края крышки отверткой (в зависимости от устройства замка крышки).
    2. Закрепите розетку на стене вблизи рабочего места либо на фиксирующих винтах, либо на клею.
    3. Освободите от наружной изоляции оконечность идущего от розетки к концентратору кабеля «витая пара» на требуемую глубин)’ и аккуратно расплетите проводники.
    4. Присоедините проводники к контактам розетки согласно выбранной вами схеме заделки кабеля.
    5. Закройте крышку розетки.
    6. На противоположном от розетки конце кабеля «витая пара» смонтируйте разъем RJ-45, соблюдая выбранную вами схему заделки.
    7. Проложите кабель до места крепления концентратора, фиксируя его через равные промежутки на плинтусе или на стене специальными крепежными скобами (их можно приобрести в любом магазине строительных товаров).
    8. Подключите разъем RJ-45 в соответствующий порт концентратора.

Компьютерные розетки RJ-45 Legrand

Сегодня для подключения Интернета и телефона широко используются специально предназначенные для этого розетки Легранд (соответственно модели RJ-11 и RJ-45). Они являются наиболее надежной и функциональной продукцией, необходимой для обслуживания таких соединений, но их подключение имеет ряд своих особенностей, которые необходимо знать профессионалам .

Подключение телефонных розеток (RJ-11)

Их подключение происходит следующим образом:

  1. снимаем крышку;
  2. через винтовые контакты подсоединяем телефонные провода, к клеммам, имеющим маркировку L2 и L1.

Если маркировку не видно, нужно помнить, что подключение телефонной линии происходит к зеленому и красному розеточным проводам (в коннекторе RJ-11, это средние — 4 и 3 контакт). При работе с телефонной линией необходимо быть осторожным — даже в «спокойном» состоянии она имеет напряжение около 60 В (убить не сможет, но если руки будут мокрыми — очень неприятные ощущения гарантированы), а при звонке оно повышается до 100-120 В — это может уже доставить серьезные неприятности. Для RJ-11 используется специализированный коннектор с четырьмя контактами .

Читать еще:  Розетка fc sm d type оптическая

Подключение интернет-розеток (RJ-45)

Подключение розеток RJ45 (Интернет) осуществляется немного по-другому. Для этого используется витая пара — это определенный тип кабеля, состоящий из одной или нескольких пар скрученных между собою изолированных проводников, которые покрыты оболочкой из пластика.

Монтаж RJ-45 и последующее подключение к ней сетевого вида кабеля произвести несложно. После подбора места ее установки, эта розетка Legrand крепится на поверхности стены двумя шурупами или приклеивается двухсторонним видом скотча (они обычно есть в комплекте). Для того чтобы закрепить ее шурупами, снимается крышка, вынимается печатная плата из корпуса, чтобы без проблем воспользоваться отверстиями для крепления в ее основании. Для осуществления этой операции крышка сдавливается пальцами с боков (ближе к основанию) и тянется на себя. Защелки расцепятся с основанием, и крышка довольно легко отойдет. Затем, после отведения 4 защелок, снимается плата. Устанавливается основание RJ-45 и затем прикручивается к поверхности стены.

После чего на собственное место возвращается плата. Теперь можно подключать розетку.

Эта операция осуществляется при помощи кабеля вида «витая пара» (модификация UTP-5e). Он содержит восемь жил, которые свиты в четыре пары – оранжевую, зеленую, синюю и коричневую.

Очередность при оконцовке коннектора:

  1. бело-оранжевый
  2. оранжевый
  3. бело-зеленый
  4. синий
  5. бело-синий
  6. зеленый
  7. бело-коричневый
  8. коричневый
Для подключения розетки модели RJ-45 необходимо:
  • очистить изоляцию (примерно на 6 сантиметров);
  • вставить жилы в прорези коннектора, в точном соответствии с раскладкой цветов;
  • обжать его специальным инструментом;
  • притянуть кабель к самой розетке посредством нейлоновой стяжки.
При проведении данных действий, необходимо следить за тем, чтобы:
  • обжимаемые проводки, были равной длины;
  • при вставке их в коннектор, они точно вошли в желобки и соответствовали нужному порядковому положению.

И если все эти рекомендации будут соблюдены, розетки Legrand будут великолепно исполнять свои функции, радуя собственных хозяев безупречной работой.

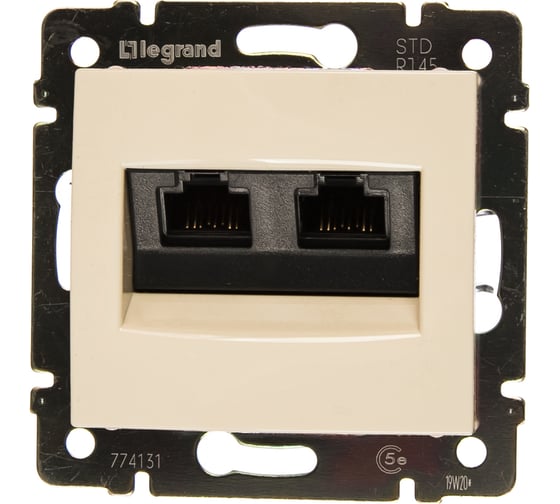

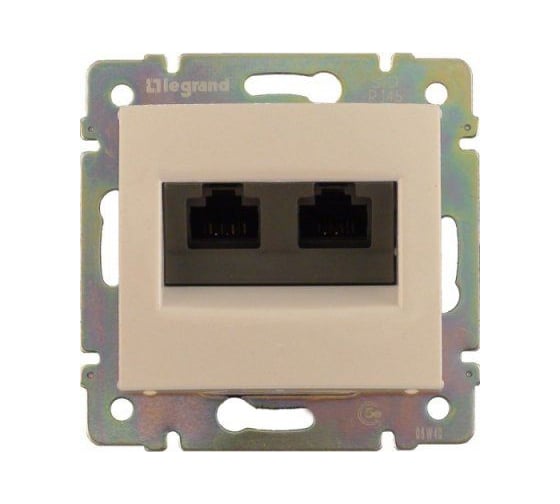

Компьютерная розетка Legrand, Valena двойная, с винтовым креплением, крем RJ45 5 кат 774131 695626

  • Монтаж: встраиваемый (скрытый)
  • Цвет: кремовый
  • Категория: 5е
  • Серия: Valena

Все характеристики

Упаковкой выгоднее!
Цена за упаковку 8 шт.: 9 040 р.
Цена за ед. товара: 1 130 р. 1159 р.

Спишите до 464 р. бонусами Начислим 11 бонусов

  • В вашем городе:6 шт.
    На складе: 6 шт.
  • Самовывоз: сегодня, из 1 магазина
  • Курьером: сегодня, от 190 р.

Компьютерная двойная розетка с винтовым креплением, крем RJ45 5 кат Legrand Valena 774131 695626 применяется для присоединения компьютерного кабеля к электрической сети. Обладает двумя разъемами RJ45 6 кат UTP. Используется для скрытого монтажа. Накладка изготовлена из ударопрочного термопласта стойкого к ультрафиолету. Выполнена в современном стиле. Металлический механизм обеспечивает безопасность применения.

Технические характеристики Legrand Valena RJ45 2-мест. 5 кат. Крем 774131

Преимущества Legrand Valena RJ45 2-мест. 5 кат. Крем 774131

  • Два разъема RJ45;
  • Металлическая накладка;
  • Износостойкость;
  • Долговечность;
  • Накладка компьютерной двойной розетки из термопласта;
  • Современный дизайн;
  • Винтовое крепление с лапками.
  • *Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой

Нашли ошибку в описании?

Этот товар из подборок

  • valena (розетки и выключатели)
  • встраиваемые
  • металл
  • IP20
  • valena (электрика и свет)
  • valena (розетки)
  • Скрытые
  • Франция — родина бренда
  • Португалия — страна производства

Комплектация

  • Механизм;
  • Накладка.

Информация об упаковке

  • Единица товара: Штука
  • Вес, кг: 0,25
  • Длина, мм: 73
  • Ширина, мм: 73
  • Высота, мм: 41
Читать еще:  Розетка тип 135 63а 380в

Сервисное обслуживание

Поможем решить любую проблему с товаром

Устраним любую неисправность по гарантии. Срок указан без учета логистики

Обращайтесь за обслуживанием в авторизованные сервисы производителя

Обзор и инструкция по установке компьютерной розетки RJ-45

Розетки для коммутации компьютера и телефона, хотя и похожи внешне, все же отличаются. В первом случае нужна одна пара проводов, а во втором – две, а значит, применяется компьютерная розетка 4545. Как ее подключить, сделать качественный обжим, какие существуют разновидности – рассмотрим подробнее.

Кабель – основа всего

Информационные технологии требуют к себе индивидуального подхода. Кабель для интернета имеет 8 проводов. Их скручивают по два, в результате получается четыре витые пары. Каждый провод своего цвета. Это помогает не ошибиться при монтаже.

Также кабель делится на категории, начиная с третьей. Чем выше, тем более высокий стандарт передачи. Например, категории 3 и 5 подходят для скорости 100 Мбит/с. Но 5е и выше – уже 1000 Мбит/с. Существуют экранированные варианты, которые более защищены от помех. Они подходят для широкого спектра задач: Ethernet , телефония, смарт TV.

Категории

Все Ethernet – кабели делятся на категории. Они определяют, где можно кабель использовать, какие его характеристики. От этого зависит скорость передачи данных и качество. Если же проводник экранированный, то это – только плюс.

Можно посмотреть на схему, нарисованную ниже, и определить, какая категория нужна именно вам.

Видна закономерность: чем выше, тем лучше.

Розетки

Может возникнуть вопрос о том, зачем нужны компьютерные розетки, если провайдер может просто подвести кабель к компьютеру. Для начала – это эстетика. Следующее – возможность подсоединяться к сети в любой части квартиры. Не факт, что не будет еще одного компьютера, смарт TV, или других девайсов.

Розетки для подключения телефона имеют четыре контакта (стандарт разъема RJ-11), тогда как компьютерные – 8 (RJ-45). Они бывают одинарные, двойные, тройные, внутренние, наружные.

Такие модули устанавливаются как непосредственно на стену, так и на din – рейку.

Виды розеток

Есть разные виды фурнитуры для сети. Самая простая – розетка rj 45 одинарная.

Используется для разъем аrj 45. Категория 5e. Устанавливается на стену, выглядит довольно симпатично. Один выход, но этого достаточно, чтобы подключить смарт – TV или один компьютер.

Другой вариант – розетка внешняя двойная rj 45. Это уже двухпортовая фурнитура. Данный вариант более универсален, потому как позволяет в один розеточный модуль включать, кроме сетевого оборудования, обычный телефон. Известно, что для 11 модели нужно меньше жил, а габариты разъема стандартные, что и делает возможным подобные подключения.

Если пойти дальше, то существует еще и тройная розетка. Ее удобно использовать в офисах, где имеется большое количество оборудования. Такой розеточный модуль будет как раз кстати. Его монтаж может быть выполнен как на din – рейку, так на стену.

Установка

К примеру, у нас устанавливается розетка rj 45 двойная, категория 5e, настенная. Прокладываем кабель, желательно экранированный. Это можно сделать в стене или в плинтусе. Так как модульнакладной, крепим его на стену при помощи специальных дюбелей типа «быстрый монтаж». В некоторых случаях его ставят на din – рейку. Накладная фурнитура выглядит менее эстетично, чем внутренняя. После того как сделана разводка, можно делать коммутацию.

Установка в шкафах

Если розеточный модуль ставят в шкафу, то удобнее использовать шину din. Выпускаются специальные разъемы, адаптированные для такого вида монтажа.

Делается внутренняя разводка и необходимая коммутация. Имейте ввиду, что если шкаф металлический, роутер в него ставить нельзя, так как сигнал будет полностью экранирован.

Коммутация

Стоит помнить, что витая пара передает слаботочный сигнал. Ее необходимо прокладывать как можно дальше от электрических проводов, чтобы избежать помех. К примеру, если электропроводка проложена по всем стандартам (15–20 см от потолка), тогда витую пару нужно прокладывать возле плинтуса. Экранированный вариант даст лучшее качество.

  • Сама розетка,
  • Интернет кабель с наконечником. Обжим должен быть качественным,
  • Инструмент. Нужно будет зачищать провода,
  • Обжимка,
  • Перфоратор, короба – если еще не сделана разводка.
Читать еще:  Usb розетка для машины

Коммутация довольно простая. На самой розетке клеммы обозначены цветами. Они идентичны цветовой маркировке жил, которые будут к ним подходить. Все, что требуется, это совместить провода, не попутать их и все сделать одинаково на всех розетках. В некоторых случаях понадобится специальный инструмент, но чаще всего нет, так как клеммы не требуют обжима. На рисунке показан пример заделки для rj45.

При подсоединении компьютера контакты 4 и 5, как видно из рисунка, не используются. Они не нужны ни для смарт TV, ни для Ethernet. Поэтому, если все оставить так, как есть, все будет работать. Однако чаще делают универсальный модуль: делают монтаж телефонных концов (разъем RJ 11). Распиновка получится такая:

На рисунке изображена розетка rj одинарная. После коммутации ее необходимо надежно закрепить. Некоторые модели крепятся на din – рейку. Теперь ее можно использовать и для включения телефона (RJ 11), и для смарт TV, и просто для интернета.

Правильная заделка

Чтобы контакт был качественным, а интернет работал, нужно знать некоторые нюансы. Обжим витой пары делают по цветам проводов. Используют коннекторы, как правило, rj 45.

Есть два стандарта обжима. Чаще всего используют T568B. Для соединения компьютера с коммутатором или хабом, обжать кабель нужно одинаково с обеих сторон. Если же вместе соединяют два компьютера (или два коммутатора), тогда перекрестно. Распиновка хорошо видна на рисунке.

В схеме для двухпарного кабеля могут несколько отличаться цвета проводов. Это зависит от производителя.

Для разделки используют специальный инструмент.

Сама технология несложная:

  • Где-то на 2–3 см необходимо разделать и зачистить кабель. Это можно сделать как специальным инструментом, так и обычным ножом.
  • Развести провода, согласно цветной маркировке, которая нужна.
  • Выпрямить их и обрезать лишнее. Оставить приблизительно 12.5 мм от оболочки.
  • Теперь внимание! Зачищать концы не надо!
  • Вставить провода в коннектор. Следить, чтобы они не перепутались. Оболочка тоже должна войти.
  • При помощи кримпера обжать кабель. Оболочка тоже зажимается, поэтому, если она тонкая, намотайте на нее немного изоленты. Таким кримпером можно также обжимать телефонные концы (11 стандарт).

Отличие телефонного подсоединения

Для подключения телефонного разъема используют другие стандарты. Например, для аналогового аппарата используют rj11. Хотя в данном случае применяются всего два средних контакта, лучше придерживаться стандартов, чтобы потом не переделывать. Поэтому стоит обратить внимание на распиновку.

Телевидение

Смарт – TV уверенно занимает свою нишу. Есть три способа подключения такого телевизора к сети.

  1. Через модем:
  2. С использованием роутера:
  3. Напрямую:

Какой способ выбрать – решается индивидуально. Все разъемы стандартные, коммутация – при помощи той же витой пары. Так же каждый для себя выбирает розеточный модуль. Внутренняя разводка такая же, как и для обычного интернета, ведь, по сути, это и есть интернет-TV.

Фурнитура для интернета имеет разнообразное применение: мы можем подсоединить компьютер, можем сделать целую сеть. Нужен телефон – легко включаем rj 11 и пользуемся. Установка тоже универсальна: снаружи стены и непосредственно в ней самой, а при необходимости – и на шине din. Так что проблем не возникнет, и при необходимости всегда можно найти то, что нужно именно здесь и сейчас.
