Как правильно сделать дополнительную розетку

Как установить и подключить дополнительную розетку к открытой электропроводке

Подключение розетки – дело ответственное, требующее от исполнителя знания правил и нюансов электромонтажа. Нагрузка на данные элекроустановочные узлы нынче стремительно возрастает, ток потребления достигает порой десятков Ампер. Малейшее нарушение правил влечет перегрев прибора и оплавление контактов, а серьезные огрехи «проложат путь» к катастрофическим последствиям. Не выяснив, как подключить розетку, лучше вообще не приступать к каким-либо действиям с электропроводкой. Зато у домашних умельцев, изучивших вопрос, затруднений не будет ни с установкой, ни с последующей безопасной эксплуатацией.

Ориентиры выбора способа подключения розетки

Электрикам досконально известны все нюансы подключения розеток. Для них это стандартная рабочая операция, которую ежедневно приходиться выполнять. Домашним мастерам, несведущим в тонкостях устройства электросетей, только предстоит ознакомиться с этапами подключения. Начнем с исследования факторов, влияющих на выбор схемы подключения.

Тип розетки и его влияние на схему подключения

Не будем с мазохизмом, неоправданным вероятностью практики, «копаться» во всех существующих на планете разновидностях розеток. Рассмотрим три распространенных типа, активно применяемые на отечественных просторах по настойчивым рекомендациям ГОСТ 7396.1-89. Это электроустановочные устройства:

  • Стандарта С 1а – розетки, не оснащенные заземляющими контактами. Предназначены они для работы на участке сети со значениями постоянного тока до 10А, переменного аналога до 16А. Подключать к ним можно исключительно маломощные агрегаты, не требующие заземляющей защиты. Хотя нагрузку в 250 В держать они обязаны;
  • Стандарта С 2а – розетки, имеющие боковые заземляющие приспособления. Следовательно, в их механизме есть внутренняя клемма для подведения к ней провода PE. Рабочий режим аналогичен, но в отличие от предшественников питать они могут мощных потребителей энергии. Используются для подключения стиральных машин, водонагревателей, электроплит, насосов и др. агрегатов, чей металлический корпус может взбодрить обладателя пробойной электро-затрещиной;
  • Стандарта С 3а – розетки, оборудованные заземляющим контактом штифтового формата. Разница с предыдущим типом лишь в конфигурации и в месте расположения заземляющих приспособлений.

Особых премудростей не обнаружено: вся разница в элементарном наличии либо в простейшем отсутствии контактов для защитного заземления. Т.е. если планируется установка дополнительной розетки для электро-чайника, можно вполне обойтись устройством С1а, а для мощных бытовых электромашин следует подобрать розетку с заземлением согласно типоразмеру вилки подключаемой техники.

Наличие клеммы заземления в конструкции рабочего механизма розетки влияет на подбор кабеля:

  • Для подключения электроустановочной точки без заземляющей защиты нужен кабель с двумя жилами. Подсоединить к механизму предстоит только нулевой и фазный провод;
  • Для подключения к домашней электросети розетки с заземлением потребует кабель трехжильный – имеющий жилу для подключения к фазе, земле и нолю.

Определяться с кабелем нужно не только по количеству функциональных жил, но и по размеру сечения провода. Причем и розетку, и защитный аппарат для сооружаемого участка электропроводки следует подбирать по расчетам предстоящей нагрузки. Вообще покупать электроустановочное изделие, принимающее и передающее меньше 16 переменных Ампер, нецелесообразно. Лучше сразу приобрести «с запасом», чем потом менять на более мощный прибор.

Зависимость способа установки от типа проводки

Немаловажным моментом, влияющим на выбор, как самой розетки, так и способа ее монтажа, является тип электропроводки: открытый он или закрытый. Т.е. исполнителю следует выяснить: поверху стен укреплен кабель, выключатели и точки питания или все хозяйство скрыто в штрабе.

Различия в схеме установки и подключения розетки к открытой или к закрытой электросети:

  • В первом, наименее трудоемком случае мастера ожидает фиксация отрезка проводки чаще всего на деревянной стене. Затем крепление диэлектрической пластины-подрозетника, на котором нужно будет зафиксировать рабочий орган розетки. Потом на устройство надевается декоративно-защитный корпус. Если открытая линия проложена или будет прокладываться с помощью кабель канала, то перед производством перечисленных операций по выбранной трассе нужно будет предварительно проложить его.
  • Во втором, зубодробительном варианте придется штрабить стены, бурить отверстие под одну или под группу розеток. После чего прокладывать кусок провода в сформированной перфоратором борозде. По завершении электромонтажных монтажных действий нужно будет заштукатурить борозды и отверстия. Так что заняться усовершенствованием скрытой проводки лучше всего до проведения отделки.

В деревянных загородных строениях электропроводку традиционно прокладывают открытым способом. А в банях согласно суровым указаниям ПУЭ без кабель каналов вообще не обойтись. Значит, желающим выяснить, как установить розетку, перед работой нужно будет еще изучить технологию крепления данных защитных коробов.

Шлейф или звезда: что выбрать?

Чуть выше речь мы вели о кабеле вовсе неспроста. Розетку-то ведь нужно подключить к питанию, а не просто зафиксировать на стене. Для осуществления чего в распоряжении самостоятельного электромонтажника имеется только два варианта:

  • Подключение к распределительной коробке со стандартным формированием схемы «звезда», согласно которой создаются независимые силовые линии;
  • Подключение к ближайшей существующей розетке, с формированием схемы «шлейф», согласно которой электроустановочные устройства располагаются на одной силовой линии «рядком».

«Нанизать» дополнительные розетки на один силовой луч схемы «звезда» можно, если позволяет сечение кабеля, которым запланированная точка питания присоединена к цепи.

Пример. Исходная розетка на 25А подключена к распределительной коробке кабелем с площадью сечения 2,5 мм². Значит, она сможет выполнить функцию шлейфового источника электроэнергии для розетки на 16 А, подведенной проводом с сечением 1,5 мм².

Что предпочтительней из указанных схем, подскажут предстоящие расходы. Конечно, тянуть дополнительную линию лучше туда, где ближе. Оно ведь дешевле. Однако есть ситуации с непоколебимым диктатом ПУЭ: это монтаж розетки для мощного представителя бытовой техники. Для насосов, стиральных агрегатов, бойлеров «шлейф» не подходит. Только «звезда», т.е. источником ее питания достойна стать только распределительная коробка.

Внимание на высоту установки

Жестких правил крепления розеток по высоте от линии пола нет ни в отечественном кодексе электрических законов и норм ПУЭ, ни в равнозначных нормативных справочниках Европы. Основные критерии – комфорт, сочетающийся с эксплуатационной безопасностью, и расход кабеля на подключение.

Самой удобной высотой считают 30 см от плоскости, по которой мы передвигаемся. Правда, для любопытной малышни и для животных такое расположение будет опасным, если на корпусе прибора нет защитных шторок. Кстати розетки со шторками настоятельно рекомендованы для организации электроцепи в активно увлажняемых помещениях.

Ничто и никто не помещает хозяину предпочесть для установки розетки 60 см от пола с разнообразными вариациями. Можно прямо над плинтусом или под потолком, если в том районе на кронштейнах «висит» телевизор. Главное от линии сопряжения стены с верхним перекрытие отступить положенные по правилам 15 и более см вниз и обойти в полуметре газовое оборудование. А еще между абрисом оконного проема и веткой электропроводки вместе со всеми приложенными устройствами должно быть не менее 10 оберегающих от переохлаждения, уличной пыли и перегрева см.

Этапы подключения розетки в бане

Рассмотрим случай подключения накладной розетки с заземлением к ближайшей соратнице. Следовать будем правилам формирования «шлейфа». Желающим подвести кабель к распаечной коробке нужно будет делать отдельные ответвления с помощью клипсовых зажимов или посредством скрутки зачищенных проводов с последующей сваркой.

Все действия с электропроводкой выполняются при отключении цепи от питания. Рекомендовано после отключения автомата в щитке сразу проверить и периодически контролировать присутствие напряжения в сети мультиметром.

Шаг #1 — подготовка к предстоящим операциям

Подготовить к работе нужно будет источник питания и непосредственно подключаемый объект. С исходной розетки надо снять верхнюю часть корпуса, чтобы появилась возможность подсоединить кабель. Если рабочий механизм отделяется от подрозетника, надо выкрутить крепежные винты и вытянуть наружу колодку с клеммами.

В семействе розеток для наружной проводки числятся две разновидности:

  • устройства с отделяющимся от пластины-подрозетника механизмом;
  • приборы с механизмом, конструктивно совмещенным с накладным подрозетником.

Разбору по деталям подлежат обе разновидности. С первой нужно снять корпус и отсоединить рабочий орган, со второй только корпус.

Шаг #2 — подключение кабеля к источнику питания

Сначала выполним своеобразную примерку с маркером или фломастером в руке. Учтем, что:

  • Внутри коробки все три провода (земля, фаза, ноль) должны лежать отдельно. Значит, общую изоляцию, охватившую гибкой трубкой все три проводника, с них нужно удалить;
  • Провода следует расположить свободно с некоторым запасом на возможность проведения с ними иных электромонтажных работ. В розетках скрытой проводки рекомендуют запасаться 20ю см. Такой запас провода рискует не влезть под крышку накладной розетки. Электрики советуют обрезать кабель открытой проводки строго в размер. Вот примерку и проводят для того, чтобы выяснить, сколько можно оставить, а сколько обрезать.
  • Если участок цепи прокладывается без защитного короба, общую изоляцию кабеля нужно завести в корпус источника, к которому мы подключаемся, хотя бы на 0,5 см;
  • Для формирования безупречного контакта надо освободить от «личной» изоляции все три провода подсоединяемого кабеля на 0,7-1,0 см. Не следует забывать, что эти оголенные участки жил будут находиться под винтами клемм, а не свободно лежать под крышкой;
  • Устроить в розетке провода нужно так, чтобы их зачищенные окончания не касались друг друга.
Читать еще:  Прикуриватель дополнительная электрическая розетка сзади

Примерили, как получиться в собранном виде. Отметили, сколько изоляции снимем с кабеля и с каждой из жил. Общую оболочку можно без лишних затей отрезать монтажным или канцелярским ножом, предварительно наметив им же на изоляционной трубке линию реза. Изоляцию с жил надо аккуратно состругивать, словно затачивая карандаш. Нельзя резать так же, как общую изоляционную оболочку. Можно повредить проводник.

Для обеспечения оптимального контакта оголенные отрезки проводов сворачиваем колечками. Их нужно легонько потом расплющить молотком, благодаря чему ощутимо увеличиться контактирующая площадь, а мы избавимся от перегрева в точках подключения. Под заранее ослабленные винты клемм заводим колечки согласно цветовой маркировке. Провод РЕ желто-зеленой расцветки подключаем к центральному контакту. Определение фазы с нолем не имеет принципиального значения, т.к. оба проводника предназначены для создания силовых линий. Однако традиционной маркировочной гаммы желательно придерживаться, ведь предстоит когда-нибудь чинить.

Прикручиваем винты клемм с усилием, но без фанатизма. Иначе обломаются оголенные провода, особенно, если они алюминиевые. Крепление проверяем на прочность, усердно подергав за подсоединенный провод. Убедившись в надежности, собираем разобранный источник питания и направляемся к месту установки новой розетки.

Шаг #3 — непосредственно подключение новой розетки

Принципы подготовки проводов аналогичны, похож и алгоритм работы. Только стартом работы будет не примерка, а крепление подрозетника:

  • Отсоединенный подрозетник или совмещенную с рабочим механизмом платформу (в зависимости от конструкции приобретенного устройства) прикладываем к обустраиваемой стене, чтобы выбрать оптимальную позицию для установки;
  • Карандашом тоненько отмечаем абрис подрозетника и точки его крепления на стенке, затем проверяем точность горизонтали уровнемером. Прикрутить подрозетник накладной розетки к деревянной стене можно сразу после выверки горизонтальности и вертикальности прочерченных линий. Крепление производится через имеющиеся на установочной платформе отверстия саморезами по дереву. Для фиксации накладной розетки на бетонной или кирпичной поверхности сначала сверлят отверстия под дюбеля;
  • К зафиксированному подрозетнику подсоединяем колодку с клеммами, если она не была совмещена;
  • По аналогии с описанным выше способом проводим очередную примерку;
  • Далее формируем колечки, заводим их под винты клемм и усердно завинчиваем;
  • Убедительно подергаем за провода возле созданных контактов;
  • Ничего не отвалилось? Тогда со спокойной душой надеваем и прикручиваем комплектным шурупом крышку корпуса.

Вот и весь порядок работ. Не сложно, ведь правда?

Тем, кто желает узнать, как можно сделать одновременно целый шлейф розеток, описанный алгоритм тоже будет весьма полезен. Усилий вложить им придется побольше, предстоит повозиться подольше, но действия будут точно такими же. Просто повторяться они будут периодически. Количество технологических «оборотов» при сооружении шлейфа равно численности электроустановочных точек.

Petrem.ru

Всё о и для ремонта квартир и загородного строительства своими руками. На сайте вы найдете ответы на вопросы связанные с ремонтом квартиры, загородном строительсве которые вам помогут реализовать ваши мечты и сэкономить ваши деньги.

Как сделать левую розетку и провести ее в частном доме

Сегодня каждый человек задумывается над тем, как сэкономить на потреблении электричества. Неужели придется отказываться от благ цивилизации? Наш ответ – нет. Получить электричество можно совершенно бесплатно, но для этого придется схитрить. Распространенный способ экономичного использования света – подключение к счетчику «обходными» путями. Как сделать левую розетку в частном доме, установить ее правильно и безопасно для жизни, читайте дальше.

О способах создания

На самом деле известно лишь об одном способе, как сделать левую розетку в частном доме: присоедините дополнительный кабель к вводному проводу непосредственно перед его подключением к электросчетчику. Таким образом, левый отвод кабеля должен подключаться до счетчика. Других вариантов создания альтернативной и бесплатной линии энергопотребления не существует.

Другой вопрос заключается в том, каким методом и в каком месте подключать дополнительный кабель. Это каждый хозяин дома должен решить самостоятельно, относительно индивидуального расположения объектов электротока. Левый кабель может располагаться в двух места – снаружи дома или внутри.

При этом выбор места должен быть безопасным, скрытым от посторонних глаз, поскольку левая розетка является незаконной. Если ее обнаружат контролеры, то это чревато довольно солидным штрафом!

Особенности подключения розетки

Начнем со способа подключения альтернативного кабеля снаружи дома. Для начала следует определить место, где будет находиться левая розетка. Чтобы точно это установить, нужно исследовать путь, по которому проводка тянется к электросчетчику. В частный дом электричество проводится по кабелю с ответвлениями, закрепленному на столбах. Исходя из этого понятно, что провод идет двумя способами: по воздуху или под землей. Первый вариант применяется в силу своей простоты и доступности по стоимости монтажа. Ко второму варианту прибегают люди, которые следят за ландшафтом своего участка и не хотят портить внешний вид бетонными столбами. Однако в последнем случае провести альтернативный кабель на частный участок в будущем будет сложно.

Создание линии по воздуху

При прокладывании электропередачи по воздуху используются алюминиевые неизолированные провода с сердечником из стали. Непосредственно к частному дому ответвления основной линии делаются из таких же проводов либо же из провода с заизолированной жилой. Если имеем первый вариант – неизолированную проводку, то это крупное везение. Перед нами практически готовая неучтенная розетка. Чтобы довести дело до конца, следует накинуть обычный провод на входящий кабель. Это позволяет обойти счетчик и получить дополнительную розетку с бесплатным электричеством.

Кстати, такой махинацией пользуются, когда подключают в сети сварочный аппарат. Заметить такую конструкцию очень сложно, поэтому она считается самой надежной и безопасной. Однако стоит понимать, что линия проводов не должна просматриваться с улицы. Когда ответвление проводов к дому видно по всей длине, о секретности не стоит говорить. Также, если дом стоит близко к дороге, то есть вероятность, что кто-то может заметить данную незаконную конструкцию. Повезло тем, чей дом расположен в глубине двора – маленький обзор скроет розетку.

Следует тщательно замаскировать изоляторы, которые часто выдают левые кабели. Обращаем внимание, что в этом деле безопасность превыше всего, поэтому нужно регулярно осматривать провода на очаги подгорания. Их часто создают наброшенные провода. Как вариант, можно использовать самодельные зажимы, которые цепляются на провод. Это устройство хорошо защищает кабель от оплавления. Снять их не составит труда при визите контролера.

Следующий вариант – подключение к изолированной проводке. Тут нужно снимать с кабеля изоляцию, иначе проложить дополнительную розетку не получится. Дальше все делается, как в предыдущем варианте. Убирать изоляцию лучше недалеко от изоляторов, а голый участок обязательно спрятать в кембрик из резинового шланга. Важный момент – контролер при осмотре кабеля может заподозрить обман, если увидит оголенный участок. Однако всегда можно сослаться на незнание. Счищенная изоляция не является нарушением.

Создание линии под землей

Для прокладывания левого кабеля придется провести масштабные земляные работы. Они потребуются для того, чтобы обеспечить бесперебойную работу дополнительной системы. Стоит понимать, что грунт, его влага, различные грызуны негативно воздействуют на провода. Поэтому линию электропередачи раскапывают, снимают с нее изоляцию, накладывают провод и изолируют место соединения. Изоляция производится муфтой. Она может быть как самодельная, в нее заливается эпоксидная смола, так и покупная, обработанная специальным составом. Все работы выполняются под напряжением, так что нужно быть осторожным.

Такую конструкцию обнаружить практически нереально, однако некоторых хозяев подводит непредусмотрительность. Контролеры легко находят левый провод, проложенный в стороне от основной линии, с помощью сверхчувствительного оборудования. Чтобы этого не произошло, лучше часть провода накладывать вместе с основным, который постоянно под напряжением, а часть направлять в ответвление и монтировать в пускатель. В данном случае управляющая фаза обязательно находится возле вводного автомата. Получается, если отключить электричество в доме, то оно автоматически исчезает в альтернативной розетке.

Есть еще один нюанс, который упускают хозяева частных домов при монтировании дополнительной электророзетки. Многие берут для нее не домашний «ноль», а заземление. Получается, когда отключается фаза «ноль», электричество остается только в левой конструкции.

Левый провод можно проложить в квартире. Здесь используется тот же принцип монтажа, что при создании линии под землей. Однако это будет сделать сложнее, чем в частном доме. Вся проблема упирается в то, что кабель в жилых многоэтажках проходит внутри стены.

Читать еще:  Вилки для розеток гонконг

Перед установкой дополнительной розетки частично разбирается стена. Это дает доступ к вводному кабелю, который еще не подведен к счетчику. С него снимается изоляция, наживляется дополнительный провод, место соединения закрывается и изолируется. Теперь остается подключить розетку к току.

Главная проблема альтернативного источника электроэнергии в данном случае – его использование. Левая конструкция должна выглядеть естественно и не вызывать подозрений у контролеров. Для этого проводка прокладывается внутрь стены. Желательно монтировать ее на этапе прокладывания всей электропроводки. Иначе ставить ее придется возле счетчика. А обычно контролеры простукивают стены именно в этих местах.

Рекомендуем для заделывания стен после их разбора использовать цементную замазку. Она не будет отличаться от основной стены и не создаст «пустоты», которые можно простучать. Также для маскировки левой врезки не стоит выбирать пускатель старой модели. Он очень хорошо «сигнализирует» о незаконной конструкции, щелкая контактами, после отключения вводного автомата.

Вопрос о подключении дополнительной розетки

Всем доброго времени суток!

Скоро лето, а значит будут дальние поездки. Как правило всей семьёй. В связи с чем, возникло желание сделать дополнительную розетку, для задних пассажиров. Планшет малому подзарядить в дороге или телефон. Гаджетов сейчас у всех хватает.

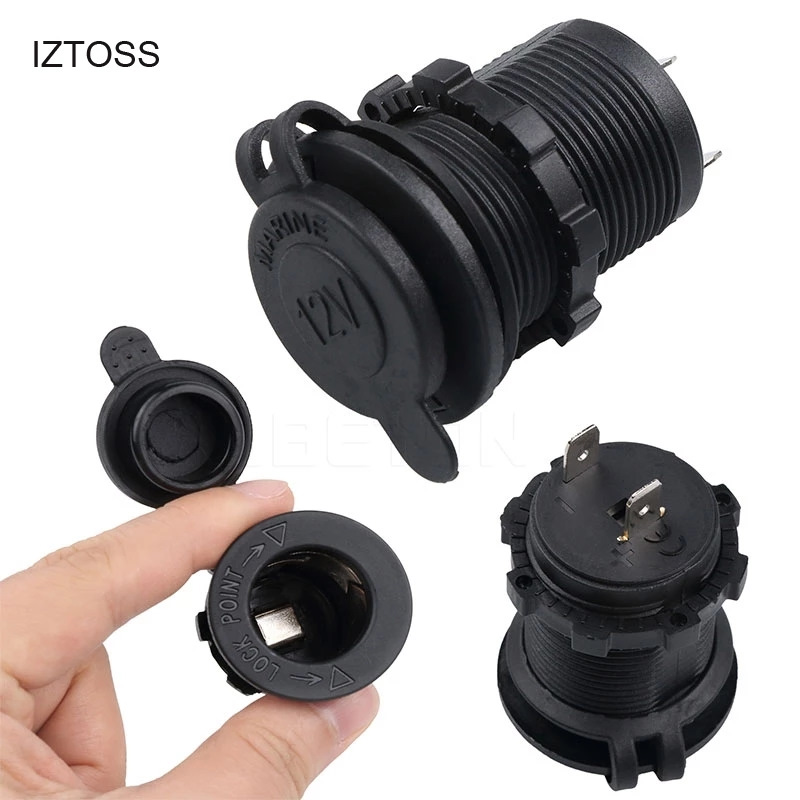

Заказал вот такую розетку в Али:

А вот с электрикой особо не дружу. И первое, что пришло в голову, запитать вторую розетку от штатной. Грубо говоря вот так:

Можно ли так делать? Или есть какие то другие, более цивилизованные способы в наших Сандериках? Если есть, то какие? Желательно с пошаговой инструкцией 🙂

Renault Sandero Stepway 2015, двигатель бензиновый 1.6 л., 102 л. с., передний привод, механическая коробка передач — аксессуары

Машины в продаже

Renault Sandero Stepway, 2015

Renault Sandero Stepway, 2019

Renault Sandero Stepway, 2016

Renault Sandero Stepway, 2019

Комментарии 31

Ребята, я электрикой занимаюсь. Не авто, а простой электрикой, 220Вольт. И на личном опыте скажу, что я стараюсь никогда не пользоваться этими «быстрыми» зажимами. Очень много я на своём веку повидал сгоревших, обугленых и расплавленых зажимов.

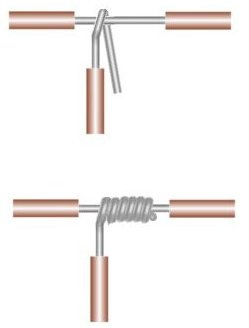

Причина простая, — люди думают что зажим лучше чем скрутка! Это ошибочное мнение, лучше скрутки может быть только болт, гайка, 2 шайбы и гровер. Быстросъемы хороши только для маленькой нагрузки.
В принципе, в автомобиле тоже нагрузки не очень великие, но я бы не рисковал. Для себя ведь делаете! Можно и паяльник поискать.

Поэтому мой совет: скрутка и пайка, можно болтик, гаечка, 2 шайбы.

Так сделать можно, но такое соединение лучше обязательно пропаять и хорошо заизолировать.
Если нет возможности пропаять, то есть альтернатива пайке. Например вот такие клемники, какими я воспользовался при подсоединении светодиодных лент для доп.освещения багажника:
www.drive2.ru/l/10482805/
Они удобны тем, что не надо разрезать и зачищать провода, когда нужно сделать ответвление от основной линии.Вставил вместе с изоляцией в клемники и пассатижами нажал на мет.пластинку. Пластинка подрезала изоляцию, создав контакт с жилами. Крышечка закрывает клемник, обеспечевая изоляцию. Можно дополнительно покрыть их изолентой.Такие клемники продаются а любом электрическом магазине. Только надо подобрать по сечению провода.

Спасибо! Буду экспериментировать)

www.drive2.ru/l/6983737/ Вот по этой теме, весьма интересная запись нашего уважаемого коллеги
urabus87
Скруток не люблю и последнее время все электрические соединения посадил в своей машине вот на такие коннекторы! Быстро, просто и очень надёжно:)

www.drive2.ru/l/6983737/ Вот по этой теме, весьма интересная запись нашего уважаемого коллеги
urabus87
Скруток не люблю и последнее время все электрические соединения посадил в своей машине вот на такие коннекторы! Быстро, просто и очень надёжно:)

Эти «коннекторы» по надежности на порядок хуже скруток, это я вам скажу как профессионал. В автомобиле часто вибрация, влажность, смена температур. Скрутки некрасиво — факт. Но и вот этими приблудами пользуются только люди, очень далекие от электрики. Мой вам совет — места соединений зачищайте, скручивайте и пропаивайте, предварительно одев термоусадочный кембрик, после пайки усаживайте его. Это даст максимально качественный, изолированный контакт. Выглядеть это будет как с завода, контакт и надежность максимальные. А тех людей кто советует В АВТОМОБИЛЕ пользоваться этими быстрозажимными клеммниками я бы приравнял к дилетантам и больше их советов не слушал ни в каком либо вопросе.

Вы авто — электрик? Откуда вы знаете что они ненадёжные?
Докажите обратное ! Далее, не у всех есть возможность пропаять скрутку, например у меня уже год как в гараже электричества нет… Так, что спасибо — в Ваших советах не нуждаюсь …

Эти «коннекторы» по надежности на порядок хуже скруток, это я вам скажу как профессионал. В автомобиле часто вибрация, влажность, смена температур. Скрутки некрасиво — факт. Но и вот этими приблудами пользуются только люди, очень далекие от электрики. Мой вам совет — места соединений зачищайте, скручивайте и пропаивайте, предварительно одев термоусадочный кембрик, после пайки усаживайте его. Это даст максимально качественный, изолированный контакт. Выглядеть это будет как с завода, контакт и надежность максимальные. А тех людей кто советует В АВТОМОБИЛЕ пользоваться этими быстрозажимными клеммниками я бы приравнял к дилетантам и больше их советов не слушал ни в каком либо вопросе.

Где то слышал, что если припаять из-за разных металлов окисление будет. И со временем контакт станет не надёжным. Или это ерунда?

Алюминий и медь не совместимы! При прохождении электрического тока -мгновенно окисляются…
