Как правильно провести новую розетку

Электропроводка на кухне своими руками

  • Подготовка к проведению работ
  • Установка электрического щитка
  • Основные правила по выбору и расположению розеток и выключателей
  • Проводка своими руками – основные этапы монтажа

Если верить статистике, то именно на кухне сосредоточено от 30 до 50% всей «квартирной» техники, то есть электрических приборов. Все они должны обеспечиваться питанием, но на практике часто бывает так, что существующие электросети не выдерживают подобной нагрузки. Получается, что проводка на кухне должна выполняться владельцем самостоятельно – с учетом всех индивидуальных требований. Выполнить часть работ можно и своими руками – но только при наличии опыта. Что касается подготовительных процессов, в том числе составления проекта электропроводки, то это может сделать только владелец – во всяком случае, ту часть, где необходимо просчитать суммарную мощность техники. Это позволит определить, сколько розеток нужно на кухне, а также понять, как их правильно нужно расположить.

Подготовка к проведению работ

Проводка на кухне требует обязательного составления проекта. Для того, чтобы он был корректен, обязательно нужно определить, какую технику планируется разместить в этом помещении:

  • Электрическая плита (варочная панель, духовой шкаф);
  • Холодильник;
  • Посудомоечная машина;
  • Микроволновая печь;
  • Вытяжка;
  • Электрочайник;
  • Тостер, бутербродница;
  • Мультиварка, аэрогриль;
  • Кухонный комбайн, миксер;
  • Кофемашина и так далее.

На кухне также часто решают расположить телевизор и стиральную машину – и для каждой единицы техники нужна своя розетка.

Совет: следует приобретать розетки с запасом и тщательно продумать расположение техники, чтобы потом не путаться в проводах.

Но просто посчитать технику для составления проекта электропроводки будет недостаточно. Далее работы проводятся по такому алгоритму:

  1. Определяется тип сети, приходящей в квартиру. В случае однофазной суммарная мощность будет весьма ограничена, в случае трехфазной, проводка на кухне может создаваться с ощутимым запасом мощности. Как правило, трехфазная проводка в тех помещениях, где устанавливается электрическая печь.
  2. Рассчитывается суммарная мощность кухонных приборов – для каждого прибора берется номинальная мощность, указанная в техническом паспорте. Должно получиться значение в пределах 8-15 кВт (при одновременном включении всех устройств). Конечно, на практике все приборы редко включаются одномоментно, но правильно будет, если проводка создается с запасом мощности.

  1. Выбирается кабель для создания электропроводки. Здесь лучше воспользоваться справочными данными или поручить работу специалисту. Что же касается общих рекомендаций, то они таковы: чем выше суммарная мощность прибора, тем толще должен быть электрический кабель. Например, при общей мощности 11 кВт потребуется медный провод с 6-миллиметровым сечением, а для мощности 15 кВт нужно сечение 10 мм.

Есть и другие рекомендации по выбору кабеля для электропроводки на кухне:

  • ВВГ-5х6 – пятижильный с сечением 6 кв. мм необходим для домов с трехфазным питанием и соединяет щиток освещения с основным;
  • ВВГ-2х6 необходимо для соединения щитков в домах с 2-фазным питанием;
  • ВВГ-3х2,5 применяется для стандартной разводки электропроводки от щитка до распределительных коробок, а потом – до розеток;
  • ВВГ-3х1,5 прокладывается от распределительных коробок до осветительных приборов;
  • ВВГ-3х4 – для электроплит.

Установка электрического щитка

Установка щитка своими руками заключается в следующем:

  • На входе нужно расположить устройство защитного отключения (УЗО);
  • На каждое УЗО монтируется отдельный шлейф розеток (не более 5 параллельных соединений);
  • Отдельно подключаются цепи общего и местного освещения.

Совет: Профессионалы рекомендуют устанавливать на кухне не стандартные УЗО, а дифференциальные автоматы, с высокой степенью защиты от повышенной влажности.

Основные правила по выбору и расположению розеток и выключателей

Главные правила размещения розеток и выключателей при создании электропроводки своими руками таковы:

  1. Установку розеток на кухне нужно производить равномерно и так, чтобы проводка напрямую подходила к местам расположения оборудования;
  2. Нежелательно оставлять провисающие длинные провода;
  3. Расположение розеток выбирается так, чтобы они не располагались около раковины или плиты – это защитит их от деформации вследствие перегрева или повышенной влажности;
  4. Встраиваемые (скрытые розетки) прекрасно подойдут для дома, где живут маленькие дети. Кроме того, такие элементы никогда не испортят дизайн помещения. Кстати, нередко расположение розеток в столешнице, что очень удобно для подключения настольной техники;

  1. Должна обязательно соблюдаться высота розеток – низко расположенные элементы не всегда безопасны (особенно в домах с маленькими детьми);
  2. К одной и той же точке питания нельзя подключать несколько мощных приборов;
  3. Создается разводка по всему помещению – не стоит группировать розетки в одном месте, а особенно – сближать их по вертикали.

Как правильно выбрать розетки? И при установке розеток в столешницу, и при монтаже их на стену следует отдавать предпочтение изделиям, рассчитанным на ток более 16 ампер. Самыми долговечными считаются изделия, снабженные керамическими пластинами и никелированными ламелями. Что касается выключателей, то они должны быть гладкими, это существенно облегчит уборку.

Расположение розеток на кухне осуществляется на высоте 30-40 см от пола, а выключатели устанавливаются на метровой высоте и в 15 см от дверного косяка. Иногда общий кухонный выключатель выносится и в коридор. Отдельные выключатели устанавливаются для дополнительного освещения в рабочей зоне.

Совет: может использоваться специальная угловая розетка.

Проводка своими руками – основные этапы монтажа

Разводка своими руками выполняется только по созданному заранее проекту и после того, как все необходимые материалы будут приобретены.

Проводка создается в такой последовательности:

  1. Штроблируют стены – для того, чтобы провода скрывались внутри стены и маскировались финишной отделкой. Для этого потребуется бур, специальный штроборез или долото. Перед созданием штроб выполняют разметку, обозначая на стенах те места, где будет проходить проводка. Длина штроб должна быть минимальной. Если есть необходимость сделать поворот, то его выполняют под 90°;

Важно! При штроблении обязательно использовать очки и респиратор для защиты.

  1. Необходимые штробы выполняются по разметке, а после этого закладываются гнезда под подрозетники или встраиваемые розетки. Если же планируется установка розеток в столешницу, то гнезда не выполняются;
  2. Укладка проводов в штробы осуществляется с использованием гофротруб. Для этого каждые 30 см просверливают отверстия в штробе – с их помощью будет закрепляться гофра на дюбель-скобы. После того, как проводка будет закончена и все провода уложены, штробы замазывают раствором;
  3. Проводка подразумевает установку розеток и выключателей – это уже завершающий этап работ. В заранее подготовленные углубления устанавливаются подрозетники из пластика. В них выводятся провода, куда затем и будут подключаться выключатели и розетки. Подрозетник выравнивается по уровню и надежно фиксируется в стене с помощью винтов и раствора. Важно! Монтаж розеток проводят только по завершению отделочных работ (даже если розетки встраиваемые): выходящие из стен провода подключают к клеммам, затем механизм фиксируется в подрозетнике, а после – надеваются пластиковые накладки;
  4. На последнем этапе проводка подключается к сети. Провода от розеток, точек освещения и выключателей в распределительной коробке присоединяются к основному проводу. Все соединения обязательно изолируются – для этого используют СИЗы или изоленту.

Создание проводки на кухне своими руками требует специальных знаний и навыков, поскольку работы с электроподключениями считаются опасными. Кстати, на кухне допустимо и создание открытой, то есть наружной проводки. Этот способ подразумевает использование защитных коробов, в которые и будут прокладываться провода. Использование коробов целесообразно в том случае, если возникла необходимость замены проводки в уже отремонтированном помещении.

Как прокладывают электропроводку в новостройке

В зданиях старой постройки электропроводка смонтирована для обеспечения электроэнергией в количестве, необходимом для питания приборов общей мощностью 1-2 кВт на квартиру. Такая мощность не отвечает потребностям современного человека, и проводку приходилось заменять на новую. В новостройках учитывается уровень потребления электроэнергии с учетом использования кондиционеров, компьютеров, стиральных машин и прочей техники. Применяются более надежные автоматы, современные УЗО, медные провода. Как же прокладывают электропроводку в современных зданиях?

Читать еще:  Как крепить наружную розетку

Состояние на этапе сдачи

Проводка в любой новостройке уже на стадии проектирования рассчитывается с учетом того, чтобы обеспечить бесперебойное, безопасное снабжение жилья. При этом проект электроснабжения учитывает устройство всей проводки в здании, включая телефонные линии, радиотрансляционные сети, сети пожарной сигнализации. Этот вариант используется, когда квартиры в новостройках сдаются «под ключ».

Второй вариант, по которому выполняется электропроводка в новостройке, предусматривает ввод в каждую квартиру только питающего кабеля, рассчитанного для снабжения потребителей необходимой мощности. Далее установка счетчиков, электроустановочных изделий (розеток, выключателей), разводка схемы проводки по квартире осуществляется владельцем жилого помещения самостоятельно. При этом либо привлекаются специалисты, либо работы производятся своими силами при наличии необходимых знаний и навыков. Такой вариант уместен, если помещения передаются владельцу без отделки, что очень часто практикуется на рынке современного жилищного строительства.

Нормативные документы

Создание проекта и монтаж электропроводки в новостройке осуществляется в строгом соответствии с требованиями норм, отмеченных в документации. Основными документами являются:

  1. Свод правил по проектированию и строительству СП 31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий
  2. Правила устройства электроустановок (ПУЭ).

Последние редакции ПУЭ требуют, чтобы проводка, выполняемая скрытым способом в строящихся зданиях, обязательно была заменяемой, поэтому ее прокладка проводится в специальных электротехнических трубах из поливинилхлорида (ПВХ), которые заделываются в строительные конструкции.
В новостройках работы эти производятся сразу после возведения конструкции зданий и закрытия проемов. Очень часто они проходят параллельно с работами по устройству отопления.

Технология устройства электропроводки

Для начала работ потребуется схема электропроводки, на которой будут показаны места крепления розеток, выключателей, распределительных коробок, линии, по которым будут прокладываться провода. Также указываются параметры и характеристики проводки. Схема разрабатывается с учетом требований к будущей отделке помещений, так как некоторые решения при проектировании проводки, будут зависеть от материала конструкций и отделочных материалов.

Удобное расположение

Расположение электроустановочных приборов должно отвечать потребностям будущих владельцев новостройки, требованиям эргономики. При этом схема должна учитывать минимальные расстояния удаленности элементов проводки от сантехнических приборов, газопроводов. По согласованию со службами Энергонадзора возможна установка внутри квартир новостройки коммунальных щитков со счетчиками потребленной электроэнергии. Их расположение также должно быть отражено на схеме.

В соответствии со схемой, в квартирах новостройки размечают расположение будущей электропроводки, и устанавливают корпуса розеток, выключателей, распределительных коробок, распределительных щитов. Гнезда и ниши под них могут быть выполнены в стенах. При этом корпуса распределительных щитов должны быть выполнены из металла и заделаны в конструкции с использованием строительного раствора марки М150.

Прокладка проводов

Далее все розетки, выключатели и места установки осветительных приборов соединяются ПВХ трубками в соответствии со схемой подключения. Трубки эти заглубляются в конструкции стен. При этом в несущих стенах из железобетонных панелей штробление не допускается. Трубки монтируются под слоем штукатурки. По потолкам проводка выполняется в трубах, замоноличенных в железобетон перекрытия, либо проводится в пустотах плит перекрытия. Если трубы не были замоноличены в перекрытия на стадии возведения коробки здания, то они также скрываются слоем штукатурки либо за конструкциями будущих подвесных или натяжных потолков в новостройке. На каждом участке трубки должны быть целыми, без стыков.

Соединение и подключение защиты

На следующем этапе работ все будущие распределительные коробки, розетки и выключатели соединяются между собой и с местами монтажа осветительных приборов кабелями указанного в схеме типа и сечения, протягиваемыми в трубках с использованием специальных протяжек. Концы кабелей помечаются, чтобы избежать путаницы при подключении.

Далее производится соединение проводов в распределительных коробках. Делать соединения вне распределительных коробок, а также в установочных коробках и корпусах розеток и выключателей не допускается.

В распределительных щитах устанавливаются автоматические выключатели для защиты каждой отдельной цепи. Для цепей во влажных помещениях устанавливаются устройства защитного отключения (УЗО) или дифференциальные автоматы.

В коммунальном щите вместе со счетчиком должен устанавливаться вводной автомат, который, так же как и счетчик, впоследствии пломбируется.

Исполнительная документация

После устройства проводки в новостройке обязательно нужно составить исполнительскую документацию, отражающую расположение электропроводки по квартире. Когда собственник квартиры будет устанавливать мебель, предметы интерьера, проводить дополнительные коммуникации, делать отверстия в стенах, он должен знать расположение проводов. В противном случае их можно повредить, а ремонт потребует существенных затрат времени и денег.

Такая документация выполняется в виде актов на производство скрытых работ, составления схем, использования фотографий, изображающих элементы электропроводки до оштукатуривания.

Дополнительно к этому в распределительном щите маркируются и подписываются все автоматы и УЗО по назначению цепей, защищаемых ими.
Сведения, которые указаны в исполнительской документации впоследствии будут использованы при оформлении технического паспорта жилого помещения (квартиры).

Но не всегда существующий проект удовлетворяет собственника квартиры в новостройке. Владелец может быть недоволен качеством работ, надежностью прокладки, расположением счетчика или распределительного щитка. В этом случае возникает необходимость изменить электропроводку.

Менять розетки, выключатели, делать удобную разводку внутри квартиры новостройки можно без разрешения. Но в изменения схемы электропроводки вне квартиры просто так вмешиваться не стоит.

Изменения в проекте

Если проводка в здании выполнялась в процессе строительства, всегда существует вероятность того, что владелец жилья в новостройке захочет изменить ее, ориентируясь своими соображениями о функциональности и удобстве.

Любые изменения в схеме электропроводки, касающиеся ее характеристик, считаются переустройством помещения, и должны производиться по согласованию с органами местного самоуправления на основании принятого ими решения. Это может быть изменение сечения проводов, замена автоматов, распределительного щитка, кабеля, подведение дополнительной линии питания и тому подобное.

Для этого собственник подает:

  • заявление о переустройстве;
  • договор купли-продажи, дарственная или другие документы, подтверждающие право на пользование квартирой;
  • проект переустройства;
  • технический паспорт;
  • согласие всех членов семьи нанимателя;

Заключение органа по охране памятников в случае новостройки вряд ли понадобится.

Решения придется ждать дольше месяца – 45 дней. Причем может прийти как разрешение, так и отказ. Отсчет начинается со дня представления собственником всех необходимых документов. Орган, уполномоченный проводить согласование, после принятия решения, выдает или высылает подтверждающий документ в течение 3 рабочих дней.

Полученный собственником документ впоследствии будет являться основанием, дающим право на переустройство помещения.

С этого дня разрешается проводить работы по изменению электропроводки. При этом надо помнить, что новые линии и параметры прокладки будут отмечены в техническом паспорте на квартиру.

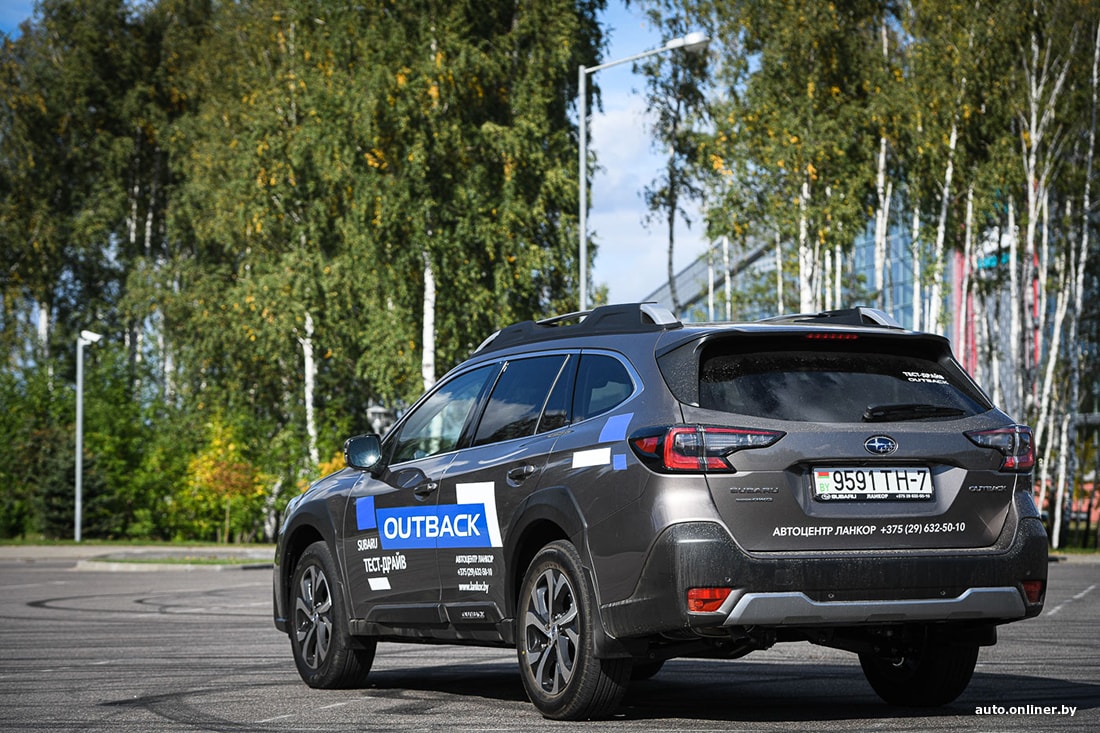

Back to the Future? Тест-драйв Subaru Outback

Есть три вещи, на которые можно смотреть бесконечно: это горящий костер, пополнение баланса на карточке и обновление модельного ряда Subaru. Хотя с последним есть определенные трудности — если моргнете, то можно и пропустить «премьеру». Новые модели у Subaru появляются весьма редко, а существующие обновляются так незаметно, что на месте маркетологов стоило бы задуматься. Впрочем, фанатов бренда это мало волнует: сборка made in Japan действует словно заклинание, и первые экземпляры нового Outback забронировали еще до того, как были объявлены цены.

Такой же, но другой

Новый Outback дебютировал уже более двух лет тому назад, однако право «первой ночи» досталось США, поскольку это ключевой рынок для бренда. Границы же Таможенного союза универсал пересек только сейчас. Что имеем? Шестое поколение, несмотря на дизайн, несильно отличающийся от предыдущего Outback, «переехало» на другую платформу (модульную SGP) и стало чуть крупнее: 4870 мм в длину (плюс 50 мм) и 1875 мм в ширину (плюс 35 мм). Запас пространства в салоне увеличен по ширине на 11 мм. А вот колесная база прежняя — 2745 мм. Однако если бы не наклейки на тестовом авто, вряд ли бы кто-то в потоке заметил, что это новый Outback — уж слишком специфические решения у дизайнеров Subaru.

Читать еще:  Розетка с датчиком движения алиэкспресс

Впрочем, поклонникам бренда волноваться не о чем: привод по-прежнему «симметричный», хотя уже и с использованием муфты, а не «шестеренок», как раньше, и двигатель тоже классический — 4-цилиндровый «оппозит» объемом 2,5 литра и мощностью 188 л. с. С одной стороны, аутентичность не утрачена. А с другой — это может быть главной претензией поклонников Subaru, еще помнящих о раллийных заслугах Impreza. К примеру, в США Outback продается с турбированным 264-сильным мотором, что больше соответствует современным тенденциям.

Трансмиссия в обоих случаях одна — модернизированный вариатор Lineartronic. И в сочетании с атмосферным двигателем машина не блещет характеристиками. Разгон от 0 до 100 км/ч занимает 9,6 секунды. А вот максимальная скорость (206 км/ч) и расход топлива в смешанном цикле (7,3 литра) выглядят довольно привлекательно на фоне высоких и аэродинамически «невыгодных» кроссоверов.

«Большой брат» следит за тобой

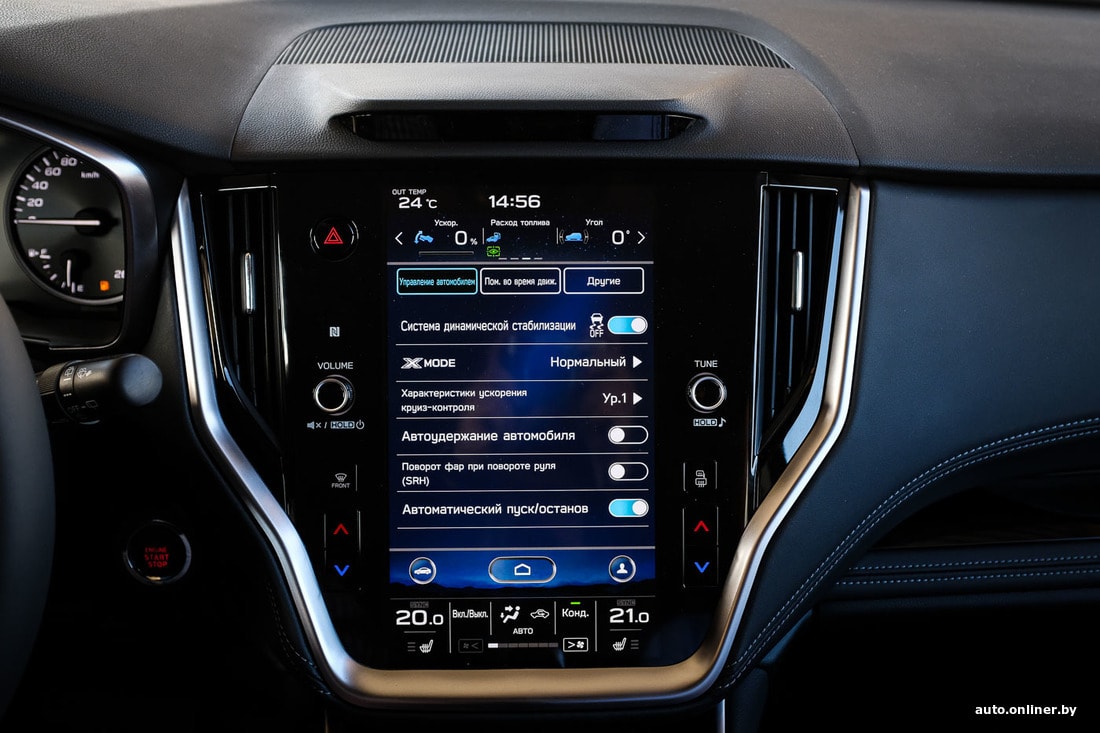

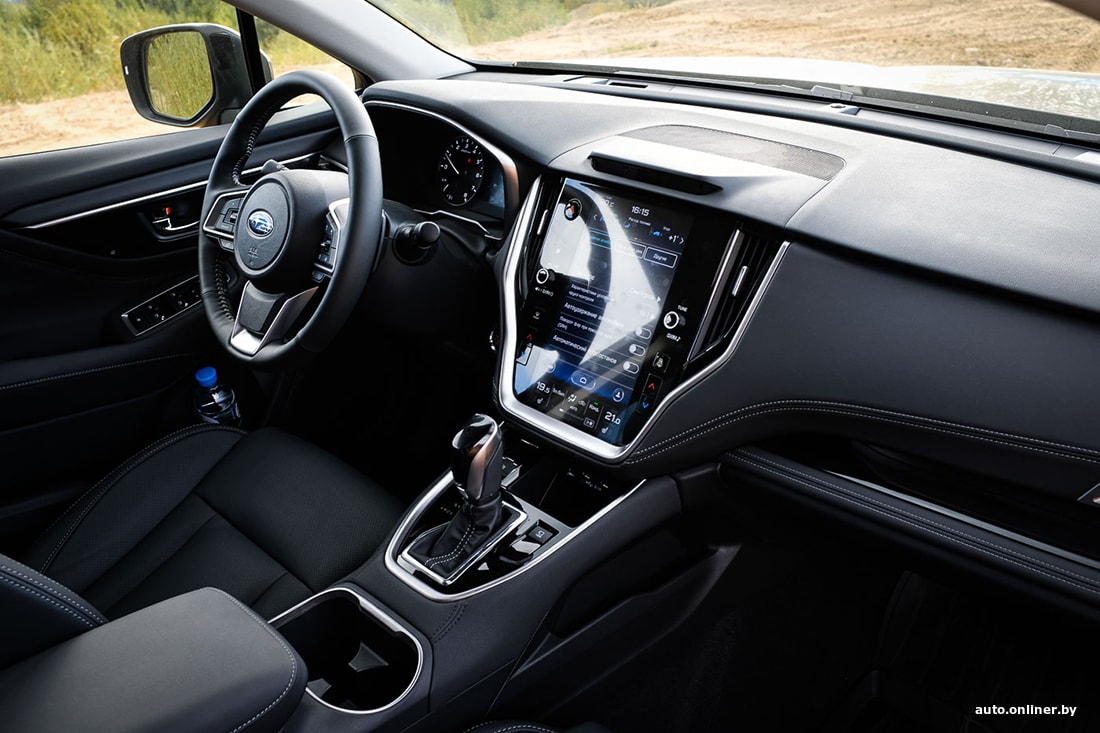

Интерьер нового Outback оставляет двойственное впечатление. С одной стороны, ничего вроде и не изменилось — куча клавиш, привычные часы на панели и дизайн напоминают о моделях 90-х годов. С другой — имеются огромный «планшет», система распознавания лиц и куча функций, обеспечивающих вашу безопасность. «Камера узнаёт меня даже в маске и настраивает кресло и зеркала», — рассказывает менеджер автосалона Subaru.

Так и есть: у системы EyeSight предусмотрено 16 функций, которые она стремится выполнять с поистине японским упорством. Активный круиз-контроль, автоматическое экстренное торможение, экстренное маневрирование, оценка усталости водителя, предупреждение водителя с помощью вибрации рулевого колеса. Единственное, чего машина не умеет согласно требованиям безопасности, так это трогаться после остановки в пробке. Однако предусмотрена функция, которая предупреждает, что поток сдвинулся с места.

При этом сложно не обратить внимание на «олдскульность» интерьера: несмотря на появление 11,6-дюймового «планшета», управление основными функциями по-прежнему возложено на физические клавиши, коих здесь в изобилии, будто мы вернулись в 80-е или 90-е. Даже приборы на панели остались стрелочными, что, учитывая стоимость авто, выглядит слегка архаично. Однако в этом есть своя «ламповость» — те, кто ездил на Subaru нескольких последних поколений, наверняка это оценят. И акустика, опять же, Harman Kardon — далеко не все помнят это название.

Эволюция

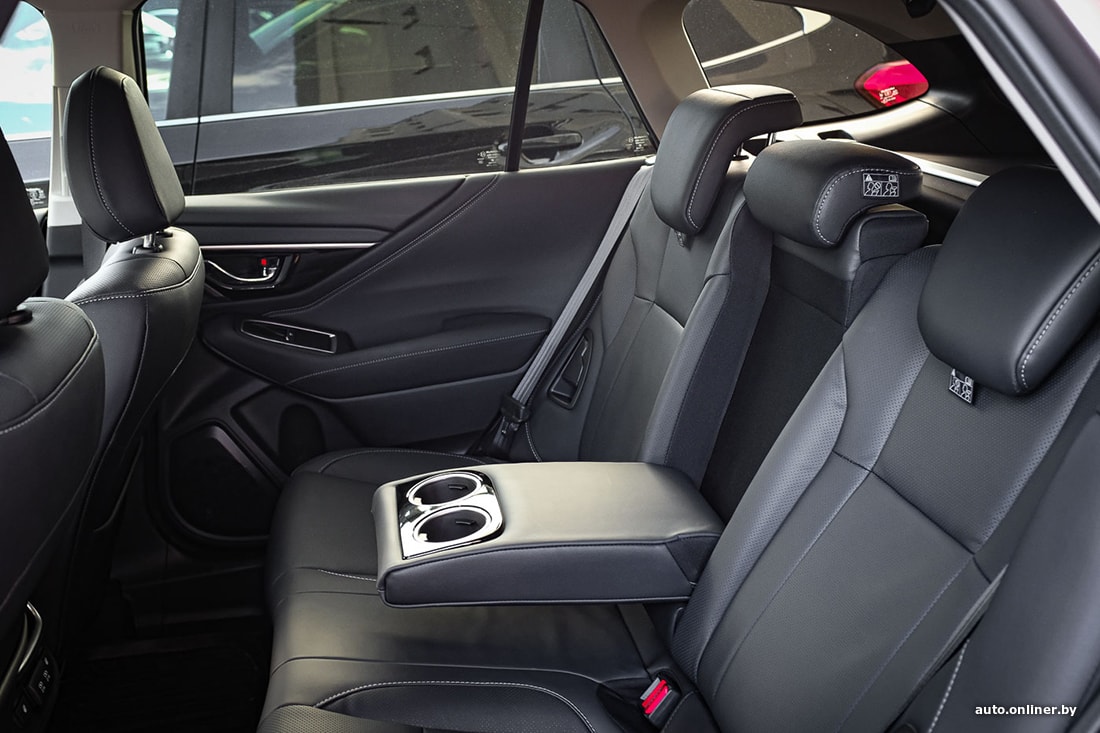

Поскольку Subaru не является крупным автопроизводителем и не может позволить себе регулярные инвестиции в новые платформы, двигатели и электрокары, его фишка — это улучшение потребительских свойств уже хорошо знакомых моделей. Камера заднего вида с омывателем — вроде и мелочь, но встречается далеко не на всех премиальных машинах. Проем пятой двери теперь шире на 30 мм — тоже мелочь, но довольно приятная.

Объем багажника также вырос (на 21 литр): в обычном состоянии он готов вместить 561 литр, а при сложенных спинках задних сидений — до 1822 литров. Кстати, удивительно, что инженеры Subaru упустили одну важную мелочь — в спинке заднего дивана нет лючка для длинномеров. Подогрев кресел и две розетки есть, а лючка нет. Но зато такелажных петель в багажном отсеке аж восемь штук, плюс два крючка для того, чтобы повесить пакеты из супермаркета. А еще есть регулировка по углу наклона спинки, но ее диапазон вряд ли впечатлит.

«Я качусь»

Вообще-то этот слоган принадлежит Volvo, но динамику нового Outback лучше не опишешь. Снаряженная масса в 1733 кг и 188 атмосферных «лошадок» — вряд ли этот дуэт впечатлит вас, независимо от того, где вы передвигаетесь — в городе или на трассе. Полноприводный универсал лихо стартует с места, однако если держать педаль газа в полу, то быстро выясняется, что звучит Outback эффектнее, чем едет. Конечно, вы можете выбрать спортивный режим, когда вариатор будет перебирать передачи, но результат лучше не станет: 9,6 секунды до 100 км/ч выглядят слегка неубедительно на фоне турбированных конкурентов.

Ассоциации с Volvo вызывают и настройки управляемости Outback. Хотите пошалить? Проходите мимо: даже с отключенной системой стабилизации авто не дает вам шанса совершить что-то незаконное. Можно давить газ в пол, совершать хаотичные движения рулем, пытаться сорвать Subaru в снос или занос — электроника мгновенно пресекает все попытки, и машина фактически просто катится по траектории, которую вы ей задаете. И это правильно, если мы говорим о безопасности: удар фронтальной частью гасится запрограммированными зонами деформации гораздо эффективнее по сравнению с боковым ударом.

Газуем, буксуем, цепляемся

С точки зрения характеристик Outback можно смело позиционировать как кроссовер: минимальный дорожный просвет составляет 213 мм, что может стать предметом зависти для многих «городских» моделей. Еще один плюс — это подвеска. Она великолепно держит удары любой сложности: плохой асфальт и разбитые грунтовки не являются проблемой, и, судя по отзывам, такие издевательства машина выдерживает на протяжении довольно длительного периода. Однако есть нюансы.

Их два. Во-первых, вариатор не дает такой точной связи с колесами, как тот же «автомат», не говоря уже о «механике». Буксуя, вы вынуждены ориентироваться скорее на слух, нежели на ощущения — Outback едет как будто отдельно от педали акселератора. Приходится прислушиваться и перестраховываться: если видишь подъем, то проще передавить газ и выехать с запасом, по инерции, чем надеяться на противобуксовочную систему. Но здесь вылезает второй нюанс: свесы.

Поскольку Outback «официально» универсал, а не кроссовер, никто и не думал над тем, чтобы как-то улучшить его геометрическую проходимость. Пластиковый обвес, увеличенный дорожный просвет — этого вполне достаточно, чтобы авто справлялось с глубокой колеей или песчаным пляжем. Однако как только вы повышаете ставки и выезжаете на сложный рельеф, появляются проблемы: передний свес слишком длинный, и вы постоянно цепляетесь передней «губой» за все, что видите. При этом к трансмиссии и электронике вопросов не возникает: мы барахтались в песке минут 40, ничего не перегрелось, машина не застряла. Но за передним бампером нужно было следить перед каждым препятствием.

Как самому провести проводку в квартире.

13 Мар 2013г | Раздел: Электрика

Здравствуйте, уважаемые читатели сайта sesaga.ru. В этой статье я расскажу Вам, как самому провести проводку в квартире. Отмечу сразу, что к этому вопросу надо отнестись серьезно, так как будем делать для себя.

В первую очередь определяемся:

1. Сколько будет розеток, какие (двойные, одинарные), в каком месте будут стоять;
2. Сколько будет люстр, бра, светильников, на какое количество ламп и где будут расположены;
3. Какое дополнительное электрооборудование, например, сплит система, нагреватель, телевизоры и т.д. будет установлено. Место установки;
4. Начертите план расположения розеток, выключателей, люстр, бра и возможного дополнительного электрооборудования в каждой комнате;
5. Обязательно предусмотрите телевизионные розетки, коаксиальный провод для телевидения и провод Ethernet для интернета. Как правило, про этот пункт мы забываем, а потом уже поздно.

Для начала, давайте рассмотрим структурную схему проводки и запитки электричеством любое бытовое помещение — будь то дом или квартира.

Структурная схема электрической проводки в помещении.

Как Вы знаете, в любом жилом здании есть распределительный щит, в котором находятся счетчики и автоматы. Так вот, этот щит является как бы посредником между поставщиком электроэнергии и нами – потребителями электроэнергии.

Читать еще:  Xiaomi piston colorful edition розетка

К распределительному щиту подходит силовой кабель, с которого берется питающее напряжение «фаза» и «ноль», и напрямую подключается на вход Вашего счетчика электроэнергии.

С выхода счетчика питающее напряжение подается на вход основного автоматического выключателя или УЗО, и уже с выхода основного выключателя напряжение поступает в квартиру или жилое помещение. Далее буду рассказывать про квартиру, так как схема распределения напряжения стандартна для всех помещений.

Как правило, рядом с входной дверью ставится центральная соединительная коробка, в которую заходит питающий кабель от автомата или УЗО. На рисунке выше центральная распределительная коробка расположена в прихожей. Так вот, монтаж всей электрической проводки по квартире начинается от этой распределительной коробки.

Теперь от центральной коробки в каждое помещение прокладываются линии к распределительным коробкам помещения. И уже от распределительных коробок провода пробрасываются по комнате к местам, где будут расположены выключатель, розетки, люстра или светильники.

Это стандартная схема электрической проводки, но она не совсем удобна тем, что если надо будет заменить розетку, тогда придется выключать общий автомат питания, расположенный в распределительном щите на лестничной площадке и подающий напряжение в квартиру. И здесь получается, что на время замены розетки вся квартира остается без напряжения.

Но эту схему немного усовершенствовали и вместо центральной распределительной коробки сейчас устанавливают небольшой распределительный щит с автоматами, который монтируют прямо в квартире.

Очень удобно. Надо заменить розетку, люстру или вдруг произошло короткое замыкание — отключается только конкретный автомат, а все остальное работает.

Смысл этой статьи, как раз, и заключается в том, чтобы Вам рассказать об устройстве такого щита, и показать, как с его помощью можно сделать проводку в квартире своими руками.

Структурная схема электрической проводки в помещении. Усовершенствованная.

Принципиально нового Вы здесь ничего не увидите. В схему добавляется свой распределительный щит с автоматами, и уже от него прокладываются линии к распределительным коробкам каждого помещения.

Как видите все просто. Питающий кабель от основного автомата приходит на Ваш щит, и уже от щита напряжение двумя линиями уходит к распределительным коробкам в каждую комнату. Где первая линия — освещение, а вторая — розетки.

Но эта структурная схема проводки будет справедлива только для жилых помещений старого фонда, то есть построенных еще при Советском Союзе и начала 90-х годов — так называемая система заземления TN-C. В то время, для жилых помещений, к заземлению не придавалось особых требований, да и бытовой техники, для которой необходимо было вести отдельную шину заземления, практически не было.

Устройствами защитного отключения были только автоматические выключатели, и поэтому такой вид защиты считался нормой. Но техника не стоит на месте и уже на рынке появились усовершенствованные и улучшенные устройства такого типа.

Поэтому сейчас для защиты человека от поражения электрическим током, с учетом имеющегося оборудования, нормы дополнены и переработаны, и в новостроях разрешено использовать только систему заземления TN-S.

Структурная схема электрической проводки в помещении. Усовершенствованная. С шиной заземления «РЕ».

Теперь в современных новостроях обязательными являются устройства защитного отключения типа УЗО, а также шина заземления «РЕ», к которой через евро розетки подключаются корпуса бытовой аппаратуры.

Эта шина формируется в трансформаторной подстанции и тянется по всем общим распределительным щитам дома вместе с силовым кабелем. И уже от общего щита она заходит в каждое жилое помещение и подключается третьим проводом на розетки и к корпусам светильников. Как правило, это провод желтого цвета с зеленой полосой.

Теперь после счетчика обязательно устанавливается устройство защитного отключения типа УЗО. Если обычный автоматический выключатель отключается только при больших токах нагрузки или токах короткого замыкания, то УЗО отключается при появлении тока утечки на землю. Причем этот ток составляет не более 30mA.

Например. У стиральной машинки или холодильника на корпусе по неизвестным причинам появился потенциал. Когда Вы прикоснетесь к корпусу машинки или холодильника, то через Вас на «землю» пойдет ток и Вас «ударит» — но автомат не сработает, так как утечка на корпус и Ваше прикосновение, по силе, не являются током короткого замыкания или большим током нагрузки.

Если же стоит УЗО, то когда проходящий через Вас ток превысит порог 30 mA, сработает автоматика УЗО и отключит напряжение, а Вы ничего не успеете почувствовать.

Устройство и подключение распределительного щита с автоматами.

Конечно, любого напугает такое количество проводов когда открываешь переднюю крышку. Но поверьте, здесь все очень просто.

Будем разбирать все по порядку, а в конце нарисуем общую монтажную схему. Начнем сверху вниз.

1. Нулевая колодка.

«Нулевой» она называется потому, что к ней подключается нулевая жила, приходящая от основного автомата. Как правило, нулевая жила большего сечения и подключается под первый винт.

Также на «нулевую колодку» приходит провод заземления, но на фото его не видно — он не подключен, потому, что мой дом относится к старому жилому фонду, хотя и был построен в середине 90-х.

Запомните. На «нулевой колодке» собираются все нули от проводов, которые прокладываются по квартире. Заземление сидит здесь же, но на отдельной пластине, и физически с нулем никак не связано.

2. Разбираемся с фазными жилами.

Фазная жила, приходящая от основного автомата, подключается на вход первого автомата, и перемычками размножается по входам всех автоматов распределительного щита.

А вот уже с выходов всех автоматов фаза распределяется по распределительным коробкам каждого помещения.

Для примера показываю, как сделано у меня.
Первые четыре автомата идут на освещение, вторые четыре автомата идут на розетки, и последние три идут на сплит системы и бак накопитель.
В данный момент они не нужны и поэтому выключены.
Видите как все удобно.

Монтажная схема электрической проводки. Старый фонд.

На примере одной комнаты рассмотрим работу и монтажную схему электрической проводки.

От основного автомата «фаза» и «ноль» приходят в распределительный щиток, в котором фаза подключается на вход первого автомата, а ноль к «нулевой колодке».

Освещение.

Автомат с номером 1 рассчитан на освещение.
С выхода автомата фазная жила заходит в распределительную коробку, где в точке (1) соединяется с одним концом провода, приходящего с нижнего контакта выключателя. С верхнего контакта выключателя фаза в точке (2) соединяется с другим концом провода, приходящим от лампы.

От «нулевой колодки» нулевая жила заходит в распределительную коробку, где в точке (3) соединяется со второй жилой провода, приходящим от лампочки. И теперь если замкнуть контакт выключателя — лампочка загорится.

Розетки.

С розетками вообще легко.
Автомат с номером 5 рассчитан на подключение розеток.
С выхода пятого автомата фазная жила заходит в коробку, и в точке (4) соединяется с двумя другими жилами, приходящими от розеток.

От «нулевой колодки» нулевая жила заходит в распределительную коробку, и в точке (3) соединяется с двумя другими жилами, приходящими от розеток.

От каждой розетки тянется свой провод в распределительную коробку.

В итоге получилось, что в распределительную коробку зашло 6 проводов, и получилось 4 скрутки. Таким образом, проводку делаете в каждом помещении.

Давайте на этом закончим, а во второй части разберем монтажную схему электрической проводки с заземлением, на каком этапе прокладывается проводка, как проверять работоспособность схемы и используемое оборудование.
Удачи!
