Краткий обзор условных обозначений, используемых в электросхемах

  • Графические
  • Буквенные

Графические

Что касается графического обозначения всех элементов, используемых на схеме, этот обзор мы предоставим в виде таблиц, в которых изделия будут сгруппированы по назначению.

В первой таблице Вы можете увидеть, как отмечены электрические коробки, щиты, шкафы и пульты на электросхемах:

Следующее, что Вы должны знать – условное обозначение питающих розеток и выключателей (в том числе проходных) на однолинейных схемах квартир и частных домов:

Что касается элементов освещения, светильники и лампы по ГОСТу указывают следующим образом:

В более сложных схемах, где применяются электродвигатели, могут указываться такие элементы, как:

Также полезно знать, как графически обозначаются трансформаторы и дроссели на принципиальных электросхемах:

Электроизмерительные приборы по ГОСТу имеют следующее графические обозначение на чертежах:

А вот, кстати, полезная для начинающих электриков таблица, в которой показано, как выглядит на плане электропроводки контур заземления, а также сама силовая линия:

Помимо этого на схемах Вы можете увидеть волнистую либо прямую линию, «+» и «-», которые указывают на род тока, напряжение и форму импульсов:

В более сложных схемах автоматизации Вы можете встретить непонятные графические обозначения, вроде контактных соединений. Запомните, как обозначаются этим устройства на электросхемах:

Помимо этого Вы должны быть в курсе, как выглядят радиоэлементы на проектах (диоды, резисторы, транзисторы и т.д.):

Вот и все условно графические обозначения в электрических схемах силовых цепей и освещения. Как уже сами убедились, составляющих довольно много и запомнить, как обозначается каждый можно только с опытом. Поэтому рекомендуем сохранить себе все эти таблицы, чтобы при чтении проекта планировки проводки дома либо квартиры Вы могли сразу же определить, что за элемент цепи находится в определенном месте.

Интересное видео по теме:

Буквенные

Мы уже рассказывали Вам, как расшифровать маркировку проводов и кабелей. В однолинейных электросхемах также присутствуют свои буквы, которые дают понять, что включено в сеть. Итак, согласно ГОСТ 7624-55, буквенное обозначение элементов на электрических схемах выглядит следующим образом:

  1. Реле тока, напряжения, мощности, сопротивления, времени, промежуточное, указательное, газовое и с выдержкой по времени, соответственно – РТ, РН, РМ, РС, РВ, РП, РУ, РГ, РТВ.
  2. КУ – кнопка управления.
  3. КВ – конечный выключатель.
  4. КК – командо-контроллер.
  5. ПВ – путевой выключатель.
  6. ДГ – главный двигатель.
  7. ДО – двигатель насоса охлаждения.
  8. ДБХ – двигатель быстрых ходов.
  9. ДП – двигатель подач.
  10. ДШ – двигатель шпинделя.

Помимо этого в отечественной маркировке элементов радиотехнических и электрических схем выделяют следующие буквенные обозначения:

На этом краткий обзор условных обозначений в электрических схемах закончен. Надеемся, теперь Вы знаете, как обозначаются розетки, выключатели, светильники и остальные элементы цепи на чертежах и планах жилых помещений.

Также читают:

Условные обозначения выключателей и розеток

Было бы слишком просто, если бы я сейчас начал рассказывать про ГОСТ 21.614. Думаю, большинство знает его очень хорошо. Дело в том, что в этом ГОСТе не хватает всех необходимых условных обозначений. Кстати, в проекте новая редакция данного ГОСТа.

Насколько мне известно, последняя версия ГОСТ 21.614-88.

Я разработал свои условные обозначения для розеток и выключателей на основе данного документа. Ведь ничто нам не запрещает вводить новые обозначения?

Может быть мои обозначения получат более широкое распространение и станут поводом для внесения в данный ГОСТ, т.к. я сомневаются, что разработкой ГОСТов занимаются проектировщики. А посторонние от проектирования люди не всегда знают тех тонкостей, с которыми сталкиваются при проектировании.

Я все розетки и выключатели делю по категориям.

1 В зависимости от исполнения:

  • скрытой установки;
  • открытой установки.

2 В зависимости от степени защиты от попадания влаги и пыли:

  • без защиты IP20;
  • с защитой IP44 (IP54).

На основе этой классификации я разработал свои обозначения.

Условные обозначения розеток:

Условные обозначения розеток

Для розеток скрытого исполнения IP44 я ввел обозначение в виде «заливки половины области розетки», чтобы было видно как бы вертикальную черту розетки, которая указывает, что розетка скрытого исполнения, розетка открытого исполнения IP44 имеет всю залитую область розетки.

Для двухместных, трехместных и четырехместных розеток ввел также дополнительные обозначения.

Все розетки с заземляющим контактом.

Условные обозначения выключателей:

Условные обозначения выключателей

Похожее обозначение ввел и для выключателей. Двухполюсные и трехполюсные выключатели понадобятся для обозначения пакетных выключателей вблизи двигателей, переключатель на два направления 2Р – нужен для обозначения проходного выключателя при управлении из трех или более мест (средние выключатели по схеме).

Можно было бы расширить список обозначений или даже наоборот, некоторые исключить, т.к. они возможно и не существует в природе, но пока остановлюсь на таком списке.

На выключатели и розетки у меня сделано 2 блока. Сейчас я их тестирую и буду применять уже в новых проектах. Данные условные обозначения буду прилагать к каждому проекту.

P.S. Скоро поговорим и о блоках программы AutoCAD, а все те, кто оказывает помощь в развитии блога, будут периодически получать подарки в виде моих блоков.

Изображение розетки по госту

Выключатели – самое распространенное устройство в электротехнике, т.к. выполняет главные функции – включения и выключения цепей.

Читать еще:  Розетка двойная без панели

На электросхемах подстанций всегда указываются, какие цепи в нормальном режиме должны быть разомкнуты (резервные), а какие запитаны – основные линии.

Магнитные контакторы имеет схожее с автоматическим выключателем изображение. Ввиду различий принципа действия и более широко функционала имеет соответствующее УГО.

Предохранители конструктивно и технически отличаются от автоматических выключателей. Имеют более широкий спектр применения – чаще используются для электроснабжения промышленных объектов ввиду более высокой надежности и меньшей рыночной стоимости. На однолинейных схемах выполнены в виде прямоугольника с продольной чертой посреди – изображение плавкой вставки.

Обозначение трехполюсного рубильника на однолинейной схеме имеет кардинальные отличия от однополюсных моделей.

На принципиальных электросхемах содержится другая информация и содержат другую элементную базу. Для правильного чтения технической документации необходимо помнит разницу между однолинейной и принципиальной электросхемами: последняя содержит информацию о наличии элементов, без указания их физического расположения.

Нормативная документация

Система УГО была специально разработана, чтобы исключить путаницу и разночтение при работе с документами. Помимо УГО широко применяются буквенно-цифровые обозначения, например, при маркировке радио-, электроэлементов.

Требования к размерам, отображениям, схемам и планам электрооборудования содержатся в следующих нормативных документах ГОСТ:

  • 21.404-85;
  • 21.614-88;
  • 2.755-87;
  • 2.756-76;
  • 2.747-68;
  • 2.709-89;
  • 2.710-81.

Элементная база постоянно подвергается изменению, поэтому в конструкторскую документацию вносятся соответствующие коррективы. Специалисты в области электрики и электроники регулярно отслеживают все нововведения в ГОСТах, остальным же это делать не обязательно. В бытовых условиях достаточно знать, как расшифровывается обозначение основных элементов.

Воспринимающая часть электромеханических устройств (ГОСТ 2.756-76)

НаименованиеОбозн.НаименованиеОбозн.
Катушкаэлектромеханического устройстваКатушкаэлектромеханического устройства, имеющего механическуюблокировку
Воспринимающая часть электротеплового релеКатушкаэлектромеханического устройства, работающего с ускорением при срабатывании
Катушка поляризованного электромеханического устройстваПримечание. Допускается применять следующее обозначениеКатушкаэлектромеханического устройства, работающего с ускорением при срабатывании и отпускании
Катушкаэлектромеханического устройства, работающего с замедлением при срабатывании
Обмотка максимального токаКатушкаэлектромеханического устройства, работающего с замедлением при отпускании
Обмотка минимального напряженияКатушкаэлектромеханического устройства, работающего с замедлением при срабатывании и отпускании

Виды схем в электрике

Для составления и чтения различных схем обычно требуются разные элементы. Типов схем есть много, но в электрике обычно используются:

Функциональные, на которых отображаются основные узлы устройства, без детализации. Внешне выглядит как набор прямоугольников с проложенными между ними связями. Дает общее представление о функционировании объекта.

Принципиальные. Этот тип схем подробный, с указанием каждого элемента, его контактов и связей. Есть принципиальные схемы устройств, есть — электросетей. Принципиальные схемы могут быть однолинейными и полными. На однолинейных изображены только силовые цепи, а управление и контроль прорисованы на отдельном листе. Если электросеть или устройство несложное, все можно разместить на одном листе. Это и будет полная принципиальная схема.

Монтажная. На монтажных схемах присутствуют не только элементы, но и указано их точное расположение. В случае с электросетями (проводкой в доме или квартире) указаны конкретные места расположения светильников, выключателей, розеток и других элементов. Часто тут же проставлены расстояния и номиналы. На монтажных схемах устройств указано расположение деталей на печатной плате, порядок и способ их соединения.

Есть еще много других видов электрических схем, но в домашней практике они не используются. Исключение — трасса прохождения кабелей по участку, подвод электричества к дому. Этот тип документа точно понадобится и будет полезным, но это больше план, чем схема.

5 Правила выполнения схем[править]

5.1 Правила выполнения структурных схемправить

5.1.1 На структурной схеме изображают все основные функциональные части изделия (элементы, устройства и функциональные группы) и основные взаимосвязи между ними.

5.1.2 Функциональные части на схеме изображают в виде прямоугольников или УГО.

5.1.3 Графическое построение схемы должно обеспечивать наилучшее представление о последовательности взаимодействия функциональных частей в изделии.

На линиях взаимосвязей рекомендуется стрелками обозначать направление хода процессов, происходящих в изделии.

5.1.4 На схеме должны быть указаны наименования каждой функциональной части изделия, если для её обозначения применен прямоугольник.

На схеме допускается указывать тип элемента (устройства) и (или) обозначение документа (основного конструкторского документа, стандарта, технических условий), на основании которого этот элемент (устройство) применен.

При изображении функциональных частей в виде прямоугольников наименования, типы и обозначения рекомендуется вписывать внутрь прямоугольников.

5.1.5 При большом количестве функциональных частей допускается взамен наименований, типов и обозначений проставлять порядковые номера справа от изображения или над ним, как правило, сверху вниз в направлении слева направо. В этом случае наименования, типы и обозначения указывают в таблице, помещаемой на поле схемы.

5.2 Правила выполнения функциональных схемправить

5.2.1 На функциональной схеме изображают функциональные части изделия (элементы, устройства и функциональные группы), участвующие в процессе, иллюстрируемом схемой, и связи между этими частями.

5.2.2 Функциональные части и взаимосвязи между ними на схеме изображают в виде УГО, установленных в стандартах ЕСКД. Отдельные функциональные части допускается изображать в виде прямоугольников.

5.2.3 Графическое построение схемы должно давать наиболее наглядное представление о последовательности процессов, иллюстрируемых схемой.

5.2.4 Элементы и устройства изображают на схемах совмещенным или разнесенным способом.

5.2.5 При совмещенном способе составные части элементов или устройств изображают на схеме в непосредственной близости друг к другу.

Читать еще:  Умная розетка xiaomi управление

5.2.6 При разнесенном способе составные части элементов и устройств или отдельные элементы устройств изображают на схеме в разных местах таким образом, чтобы отдельные цепи изделия были изображены наиболее наглядно.

Разнесенным способом допускается изображать все и отдельные элементы или устройства.

При выполнении схем рекомендуется пользоваться строчным способом. При этом УГО элементов или их составных частей, входящих в одну цепь, изображают последовательно друг за другом по прямой, а отдельные цепи — рядом, образуя параллельные (горизонтальные или вертикальные) строки.

При выполнении схемы строчным способом допускается нумеровать строки арабскими цифрами (см. ).

5.2.7 При изображении элементов или устройств разнесенным способом допускается на свободном поле схемы помещать УГО элементов или устройств, выполненные совмещенным способом. При этом элементы или устройства, используемые в изделии частично, изображают полностью с указанием использованных и неиспользованных частей или элементов (например, все контакты многоконтактного реле).

Базовые изображения и функциональные признаки

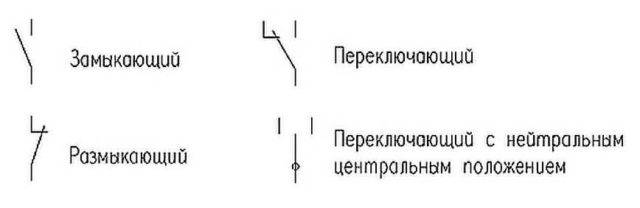

Коммутационные устройства (выключатели, контакторы и т.д.) построены на контактах различной механики. Есть замыкающий, размыкающий, переключающий контакты. Замыкающий контакт в нормальном состоянии разомкнут, при переводе его в рабочее состояние цепь замыкается. Размыкающий контакт в нормальном состоянии замкнут, а при определенных условиях он срабатывает, размыкая цепь.

Переключающий контакт бывает двух и трех позиционным. В первом случае работает то одна цепь, то другая. Во втором есть нейтральное положение.

Кроме того, контакты могут выполнять разные функции: контактора, разъединителя, выключателя и т.п. Все они также имеют условное обозначение и наносятся на соответствующие контакты. Есть функции, которые выполняют только подвижные контакты. Они приведены на фото ниже.

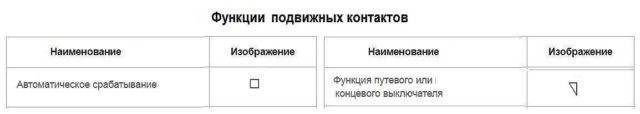

Функции подвижных контактов

Основные функции могут выполнять только неподвижные контакты.

Функции неподвижных контактов

2 Нормативные ссылки[править]

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 2.051—2006 Единая система конструкторской документации. Электронные документы. Общие положения

ГОСТ 2.053—2006 Единая система конструкторской документации. Электронная структура изделия. Общие положения

ГОСТ 2.104—2006 Единая система конструкторской документации. Основные надписи

ГОСТ 2.701—2008 Единая система конструкторской документации. Схемы. Виды и типы. Общие требования к выполнению

ГОСТ 2.709—89 Единая система конструкторской документации. Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах

ГОСТ 2.710—81 Единая система конструкторской документации. Обозначения буквенно-цифровые в электрических схемах

ГОСТ 2.721—74 Единая система конструкторской документации. Обозначения условные графические в схемах. Обозначения общего применения

ГОСТ 2.755—87 Единая система конструкторской документации. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

Как изображают выключатели, переключатели, розетки

На некоторые виды этого оборудования утвержденных стандартами изображений нет. Так, без обозначения остались диммеры (светорегуляторы) и кнопочные выключатели.

Зато все другие типы выключателей имеют свои условные обозначения в электрических схемах. Они бывают открытой и скрытой установки, соответственно, групп значков тоже две. Различие — положение черты на изображении клавиши. Чтобы на схеме понимать о каком именно типе выключателя идет речь, это надо помнить.

Есть отдельные обозначения для двухклавишных и трехклавшных выключателей. В документации они называются «сдвоенные» и «строенные» соответственно. Есть отличия и для корпусов с разной степенью защиты. В помещения с нормальными условиями эксплуатации ставят выключатели с IP20, может до IP23. Во влажных комнатах (ванная комната, бассейн) или на улице степень защиты должна быть не ниже IP44. Их изображения отличаются тем, что кружки закрашены. Так что их отличить просто.

Условные обозначения выключателей на чертежах и схемах

Есть отдельные изображения для переключателей. Это выключатели, которые позволяют управлять включением/выключением света из двух точек (есть и из трех, но без стандартных изображений).

В обозначениях розеток и розеточных групп наблюдается та же тенденция: есть одинарные, сдвоенные розетки, есть группы из нескольких штук. Изделия для помещений с нормальными условиями эксплуатации (IP от 20 до 23) имеют неокрашенную середину, для влажных с корпусом повышенной защиты (IP44 и выше) середина тонируется темным цветом.

Условные обозначения в электрических схемах: розетки разного типа установки (открытого, скрытого)

Поняв логику обозначения и запомнив некоторые исходные данные (чем отличается условное изображение розетки открытой и скрытой установки, например), через некоторое время вы уверенно сможете ориентироваться в чертежах и схемах.

Обозначение розетки на электрической схеме. Обозначение розетки на схеме: ГОСТ

В силу своей специфики в технической индустрии встречается множество схем и чертежей. Грамотный инженер должен не только уверенно читать эти схемы, но и уметь их составлять. Поскольку направлений в технике большое множество, в каждой структуре есть свои нюансы, было принято решение стандартизировать принципы построения чертежей и схем.

Читать еще:  Герметичные розетки для архивов

Для упрощенного составления и чтения чертежей государственный стандарт обобщил все элементы и устройства в документе под номером ГОСТ 21.614 и ГОСТ 21.608. Там также описаны правила нанесения условно-графических изображений на чертеже, в том числе в нем присутствует обозначение розетки на схеме.

Причины возникновения ОУГ

Аббревиатура ОУГ расшифровывается как обозначение условно-графическое. По причине того, что чертеж является официальным документом, то и составляться он должен правильно. Если все выполнить как надо, то это позволит безошибочно трактовать содержание чертежа. Если бы таких правил не существовало, возникало бы множество спорных моментов при изготовлении детали или же постройки сооружения.

Во времена, когда чертежи рисовались вручную, инженеры всячески пытались упростить процесс черчения. Это позволяло за короткие сроки выпускать проектно–изыскательскую документацию. В современном строительстве давно используют специальные программные комплексы для выполнения чертежей. Они значительно упрощают жизнь проектировщиков, но ОУГ по-прежнему остаются актуальными. В электротехнике все чертежи на 95% состоят только из одних условно-графических изображений.

В чертеже много элементов, особенно это касается строительных чертежей. Масштабы обрисовки помещений принимаются от сотого до пятисотого. Это означает, что площади помещений могут быть уменьшены в сто или пятьсот раз.

При сотом масштабе один сантиметр на листе бумаги эквивалентен одному метру в реальности. Иногда проектировщикам необходимо уместить на небольшом листе бумаги множество элементов. Для решения этой задачи используют ОУГ. Это позволяет на плоском формате расставить многоуровневые электротехнические элементы.

Обозначение розетки на схеме

При строительстве дома или производственного здания не обойтись без установки электротехнических аппаратов или приборов. Для того чтобы понять, куда разместить то или иное устройство, строитель обращает внимание на обозначение розетки на электрической схеме.

Проектирование раздела «Электрическое оборудование» предполагает составление всех необходимых чертежей. В основной комплект чертежей для строительства определенного этажа или комнаты входит несколько видов документации. Первой идет однолинейная схема распределительного устройства — на ней отображаются все потребители, изображенные условными знаками, следующим будет план их размещения в помещении. Далее идет спецификация.

В гражданском строительстве значительную часть условно графических элементов составляют электрические розетки. Розетка позволяет доставить электрическую энергию от электрической станции или подстанции до конечного потребителя.

Всем известно, что розетка располагается на стене. В современном мире почти все приборы работают на электрической энергии от сети 220 вольт. Следовательно, в квартирах или офисах их количество редко бывает меньше двух.

Виды обозначения розеток на планах

Как и электрическое оборудование, розетки бывают различного видового исполнения и назначения. Следовательно, обозначение розетки на схеме требуется выполнить различным образом. Рассмотрим основные виды розеток:

  • двухполюсные – это обычные розетки 220 вольт, которые устанавливаются в квартирах;
  • трехполюсные – те же двухполюсные розетки, но с дополнительно подведенным заземляющим проводником, они являются современным европейским стандартом;
  • четырехполюсные – старый стандарт, используемый при уровне напряжения в 380 вольт; такие розетки в основном встречаются в промышленности (при необходимости в подключении трехфазного двигателя небольшой мощности);
  • пятиполюсные применяются для специальных подключений промышленного оборудования.

Виды розеток по способу монтажа

Помимо видового исполнения, розетки различают по способу установки:

  • со скрытой установкой (интегрируемые в стену);
  • с открытой установкой (имеют свой корпус, который крепится к несущей поверхности);
  • с наружной установкой (имеют защитный корпус с высокой пыле- и влагозащищенностью, предназначены для установки вне помещений).

В европейской системе маркировки электрического оборудования в зависимости от степени защищенности от проникновения пыли и влаги применяются две латинские буквы IP и двухзначное число. Первая цифра означает защиту от проникновения сторонних предметов, вторая — от проникновения влаги. Существуют значения от 0 до 9, чем больше цифра, тем лучше защита.

Обозначение розеток на схеме ГОСТ

В нормах четко прописывается условное обозначение розетки на схеме. Розетка в общем виде изображается в виде полукруга с отходящей вверх от окружности чертой. Черта обозначает вид розетки. Одна означает, что розетка двухполюсная, две параллельные черты – соответственно, двухполюсная сдвоенная.

Три черты, расположенные веером, подразумевают, что розетка трехполюсная. При наличии контакта с подключенным защитным проводником рисуется плоская черта, параллельная центру полукруга, это справедливо для всех розеток открытой установки.

Обозначение розеток, выключателей на схемах при скрытой установке выглядит следующим образом: в центре полукруга рисуется еще одна черта. Она направлена от центра к черточке, которая обозначает количество полюсов розетки. Зачастую такая розетка просто замуровывается в стену. Она обладает малой степенью защиты, но благодаря тому, что все открытые проводящие части скрыты в стене, вполне безопасна.

Встречается также обозначение розеток, выключателей на схемах с закрашенным полукругом в черный цвет. Это означает, что перед нами розетка с повышенным значением IP. Это позволяет устанавливать ее вне помещений, например на улице.

Где можно найти условное обозначение разных видов розеток?

Регламентирует обозначение розеток на схеме ГОСТ. В нем указаны точные размеры и вид условно-графического обозначения.

голоса
Рейтинг статьи
Ссылка на основную публикацию
