Что такое двухполюсная розетка с защитным контактом

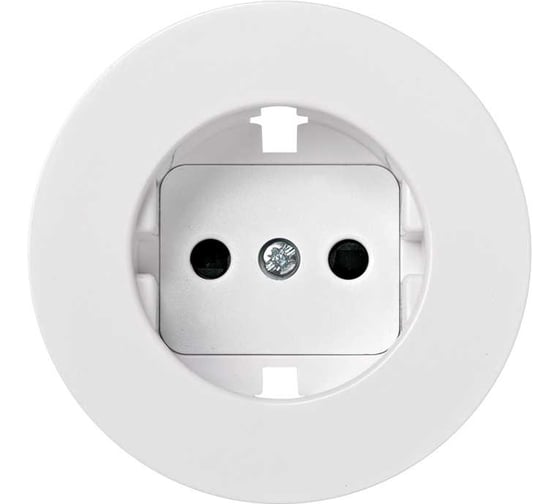

Накладка на двухполюсную розетку с защитными шторками и заземляющим контактом Simon, S88, белый С88041-0060

• Монтаж: встраиваемый (скрытый)
• Индикатор: нет
• Защитные шторки: да
• Серия: Simon 88
• Цвет: белый
• Заземление: есть

Все характеристики

Спишите до 155 р. бонусами Начислим 3 бонуса

Технические характеристики Simon S88 с защитными шторками и заземляющим контактом белый С88041-0060

• *Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой

Нашли ошибку в описании?

Этот товар из подборок

• встраиваемые
• розетки и выключатели без индикатора
• IP20
• Скрытые

• Испания — родина бренда

Информация об упаковке

• Единица товара: Штука
• Вес, кг: 0,42
• Длина, мм: 221
• Ширина, мм: 165
• Высота, мм: 83

Сервисное обслуживание

Поможем решить любую проблему с товаром

Устраним любую неисправность по гарантии. Срок указан без учета логистики

Обращайтесь за обслуживанием в авторизованные сервисы производителя

Отзывы о накладке Simon S88 с защитными шторками и заземляющим контактом белый С88041-0060

Вопросы и ответы о накладке Simon S88 с защитными шторками и заземляющим контактом белый С88041-0060

Есть вопросы о товаре?

Расходные материалы для накладки на двухполюсную розетку Simon S88 с защитными шторками и заземляющим контактом белый С88041-0060

• Реквизиты
• Франшиза
• Социальная активность
• Информация для инвесторов
• Сертификаты
• Производители
• Правовая информация

• Распродажа
• Наши акции
• Наборы

• Поставщикам
• Организациям
• Франшиза

• Доставка курьером
• Доставка транспортной компанией
• Самовывоз
• Способы оплаты

• Сервисный центр ВсеИнструменты.ру
• Сопровождение обращений
• Обратная связь

Работа у нас

Вы принимаете условия политики конфиденциальности и пользовательского соглашения каждый раз, когда оставляете свои данные
в любой форме обратной связи на сайте ВсеИнструменты.ру

Розетка 2-м ОП Прима 16А 250В защ. шторки с заземл. (опт. упак.) бел. SchE RA16-214-B Schneider Electric

Условия поставки розетки 2-м ОП Прима 16А 250В защ. шторки с заземл. (опт. упак.) бел. SchE RA16-214-B Schneider Electric

Купить розетки 2-м ОП Прима 16А 250В защ. шторки с заземл. (опт. упак.) бел. SchE RA16-214-B Schneider Electric могут физические и юридические лица, по безналичному и наличному расчету, отгрузка производится с пункта выдачи на следующий день после поступления оплаты.

Цена розетки 2-м ОП Прима 16А 250В защ. шторки с заземл. (опт. упак.) бел. SchE RA16-214-B Schneider Electric сборе)(опт.упак.) двойной наружной и зависит от общей суммы заказа, на сайте указана оптовая цена.

Доставим розетку 2-м ОП Прима 16А 250В защ. шторки с заземл. (опт. упак.) бел. SchE RA16-214-B Schneider Electric на следующий день после оплаты, по Москве и в радиусе 200 км от МКАД, в другие регионы РФ отгружаем транспортными компаниями.

• Описание
• Характеристики
• Сертификаты

Технические характеристики Розетки двухместной открытой установки Прима 16А 250В защ. шторки с заземл. (опт. упак.) бел. SchE RA16-214-В

Исполнение — С защитным контактом стандарта SCHUKO.
Материал — Пластик.
Номинальное напряжение — 250 Вольт.
Количество единиц — 1.
Номинальный ток — 16 Ампер.
Способ монтажа — Поверхностный.
С защитой от детей — Да.
С ориентационным освещением — Нет.
Дифференциальная токовая защита — Нет.
С слаботочным предохранителем — Нет.
Способ присоединения — Винтовая клемма.
Поверхность — Декоративная.
Цвет — Белый.
Наличие галогенов — Нет.
С откидной крышкой — Нет.
Поверхность для надписи — Нет.
С центральной вставкой — Да

Подключение силовой трехфазной розетки с заземляющим контактом

Трехфазная розетка предназначена для подключения потребителей электрической энергии к сети напряжением 380 вольт. Следует заметить, что трехфазные розетки активно используются также для подключения мощных однофазных потребителей, например, кухонных плит или варочных поверхностей. Большинство таких электроприборов способно работать от напряжения 380 или 220 вольт, при этом в обоих случаях используется трехфазный разъем. Разница заключается только в схеме подключения.

Конструкция

Поскольку подключение потребителей к сети напряжением 380 вольт предусматривает использование трех фазных проводов (L1, L2, L3), а также нулевого (N) и защитного (PE) провода, то конструкция трехфазного разъема существенно отличается от двухполюсных устройств, предназначенных для подключения однофазных потребителей.

Нужно заметить, что термины «трехфазная» и «трехполюсная» не являются синонимами. Каждый полюс устройства представляет собой независимый путь прохождения электрического тока. Поэтому обыкновенная двухполюсная розетка на 220В, оборудованная заземляющим контактом, является трехполюсной.

Основными составными частями силовой розетки, рассчитанной на напряжение 380 вольт, являются:

1. Основание корпуса.
2. Защитная крышка.
3. Механизм.
4. Уплотнительное кольцо.

В настоящее время используются электрические трехфазные разъемы с четырьмя или пятью контактами игольчатого либо ножевого типа. Выбор той или иной модели такого оборудования осуществляется, исходя из особенностей подключаемого потребителя.

Для подключения трехфазных электрических двигателей в сеть 380В, а также прочих симметричных нагрузок может быть использован трехжильный провод. Для подсоединения потребителей, создающих несимметричную нагрузку, используется розетка с пятью выводами, оборудованная нулевым и заземляющим контактом.

Существуют также устройства на 380 вольт, имеющие 7 разъемов (каждая фаза имеет собственный ноль, а также общий заземляющий проводник), такие устройства применяются в помещениях, где необходимо обеспечить очень высокий уровень электробезопасности.

Незначительные изменения в конструкции трехфазных розеток могут быть внесены, исходя из их мощности, назначения, а также степени защиты от пыли и влаги. Существуют розетки с защитными шторками, наклонные на 380 вольт, устройства, оборудованные заглушкой, плоские, влагозащищенные и т.д.

Порядок монтажа

Основные правила, которые следует соблюдать при установке такого устройства, остаются такими же, как и при монтаже двухполюсной розетки, предназначенной для работы в сети напряжением 220 вольт.

Порядок действий при этом может быть следующим:

• Перед выполнением любых работ в электропроводке следует отключить напряжение на вводном электрическом щитке.
• Для подключения подходящих проводов от сети напряжением 380В к силовой розетке ее необходимо разобрать. Для этого следует открутить болты, расположенные на лицевой части корпуса изделия и снять его крышку.
• Основание закрепляется на стене. Для того чтобы добиться ровного расположения корпуса устройства следует использовать строительный уровень. Способ крепления зависит от материала стены, на которую устанавливается розетка.
• Выполняется заведение питающего силового кабеля в основание устройства. В случае открытой прокладки такого кабеля он должен быть заключен в гофрированную трубку. Для скрытой прокладки следует предварительно выполнить штробление стен. Любые работы с элементами электрической сети напряжением 380 вольт можно проводить только при отключенном питании. Перед заведением кабеля в розетку на гофрированную трубку надевается уплотнительное кольцо, которое и вставляется в соответствующие пазы, расположенные на основании корпуса.
• С каждой жилы силового кабеля снимается изоляция на расстоянии 10 мм от ее конца.
• Выполняется подключение жил силового кабеля к клеммам розетки. Для некоторых потребителей электроэнергии важным условием нормальной работы является соблюдения правильного порядка чередования фаз. Это означает, что следует очень внимательно следить за правильностью подключения фазных проводов к контактам розетки. Изоляция жилы защитного заземления имеет желтый цвет с зеленой полосой. Большинство моделей трехфазных розеток имеет на своем корпусе маркировку, позволяющую однозначно определить, к какому разъему необходимо подключать тот или иной провод. Фазы обозначаются символами L1 (белый цвет изоляции провода), L2 (черный или черно-белый), L3 (синий).

Совет! При неправильном подключении электродвигателя в момент подачи напряжения он начнет вращаться в противоположную сторону. Чтобы устранить эту неисправность достаточно поменять местами две соседние фазы в розетке.

• Устанавливается защитная крышка.
• Проверяется правильность функционирования устройства путем подключения к нему потребителя и подачи напряжения.

Выбор трехфазной розетки

Перед покупкой розетки на 380В следует четко определиться, каким техническим и эксплуатационным характеристикам она должна соответствовать.

Основными параметрами устройств на 380 вольт являются:

• Номинальный ток. Значение этого параметра определяется исходя из совокупной мощности подключаемых к устройству потребителей. Стандартными значениями номинальных токов для розеток на 380В являются: 16, 32, а также 64 А.

Важно! При подключении трехфазных потребителей одинаковой мощности в сеть 380В по схеме «звезда» или «треугольник» токи, протекающие через них, будут разными. Это следует учитывать при выборе розетки, а также сечения соединительных проводов.

• Фазный ток, протекающий в электрической цепи при подключении потребителя в сеть 380В по схеме «звезда» (наиболее распространенный способ подключения), равен:

где cosφ – коэффициент мощности, определяемый свойствами потребителя.

• Количество и тип контактов. На сегодняшний день многие потребители, подключаемые к трехфазной сети напряжением 380 вольт, поставляются без электрической вилки. Однако в некоторых случаях приходится подбирать розетку под уже имеющуюся вилку.
• Степень защищенности корпуса устройства от пыли и влаги (IP). Этот параметр чрезвычайно важен для изделий, устанавливаемых на открытом воздухе или в помещениях с повышенной влажностью. В этих случаях лучше всего использовать устройства, имеющие степень защищенности не ниже IP44.
• Для подключения переносного электрооборудования следует обратить внимание на кабельные трехфазные розетки в мобильном исполнении.

Монтаж трехфазной розетки в сеть 380В не слишком отличается от установки однофазного двухполюсного устройства и может быть выполнен даже неспециалистом. Однако для обеспечения правильной работы потребителей следует обращать повышенное внимание на схему соединения проводов в этих устройствах. Кроме того, выполнять любые работы по установке или ремонту электротехнического оборудования следует только при отключенном питании. Напряжение 380В является опасным для жизни, поэтому перед выполнением любых действий с элементами электропроводки обязательно следует убедиться в его отсутствии.

Штепсельные розетки с заземлением и все, что о них нужно знать

Требования безопасности при эксплуатации электроприборов диктуют необходимость заземления. Заземления — это система проводников, которая отводит возникшее на корпусе установки напряжение в землю. Электрическое сопротивление земли гораздо ниже, чем человеческого тела, поэтому напряжение, возникшее вследствие повреждения изоляции или по другим причинам, не поражает пользователя.

Наличие заземляющего контура в электросети возводимых объектов — обязательное условие. Однако объекты, возведенные до вступления советующего пункта ПУЭ в силу, не оснащаются заземлением. Такие сети имеют только два проводника: фазу и ноль. Возможность добавления заземляющего контура в такой сети имеется, но ее воплощение сопряжено со значительными затратами времени и средств. Поэтому, в большинстве случаев ничего подобного не происходит. Таким образом, штепсельные розетки с заземляющим контактом (наличие которого отражается на цене механизма) имеет смысл приобретать, только если электросеть объекта имеет соответствующий проводник.

Устройство заземления в розетках

Различных конструкций розеток с заземлением существует множество, но в России наиболее распространен тип F. Это европейский стандарт также известный как «schuko» или «schutzkontakt». В действительности под этим названием подразумевается определенный диаметр контактных штырей. Использование такого термина оправдывается обязательным наличием контакта заземления в европейских розетках и вилках.

Штепсельные розетки такого типа имеют два заземляющих контакта (наличие которых учитывается в цене изделия), расположенных в плоскости, перпендикулярной основным контактам. Выполнены они в виде пружинящих пластин, прилегающих к соответствующим площадкам на штепселе. При этом во время подключения штепселя первыми замыкаются именно контакты заземления, а основные после. Такой порядок подключения позволяет снять опасное напряжение с корпуса, как только оно возникнет. Если же устройство не оснащено необходимым контуром или он установлен в нем неправильно, то заземления не произойдет.

Сегодня потребители могут купить штепсельные розетки с ЗК в любой конфигурации. Встраиваемые и накладные, единичные и сдвоенные модели, даже изделия из модульных серий для монтажа в короба производятся в вариантах с контактами заземления. Примечательно, что модели без ЗК в большинстве своем предназначены для рынка постсоветского пространства.

Монтаж розеток с ЗК

Монтаж розетки с ЗК в сеть с заземляющим контуром не составит труда. Особой разницы с установкой розетки на два проводник нет. Различие заключается только в том, что заземляющий проводник (обычно маркируется зеленым или зелено-желтым цветом изоляции, но это не обязательное условие) необходимо подключить к соответствующей клемме. Клемма ЗК в большинстве случаев расположена между нулевой и фазной или сверху/снизу от них. Конкретное расположение можно узнать из маркировки на обратной стороне корпуса или в прилагаемой инструкции. Правила безопасности при монтаже всех розеток одинаковы.

При монтаже подобных розеток в сети без заземляющего контура иногда прибегают к так называемому «занулению». Вместо соответствующей жилы заземляющий контакт подключают к нулю. Делать так запрещено, ведь впоследствии это может привести к появлению напряжения на корпусе электроприбора, что чревато поражением пользователя или порчей самого электроприбора. В равной степени недопустимо использование труб водопровода или системы отопления в качестве заземляющего контура.

Дополнительной мерой безопасности может послужить устройство защитного отключения (УЗО). Это устройство, которое обнаруживает утечку тока и отключает питание потребителя при помощи автоматических систем. В частности, причиной для срабатывания УЗО может послужить утечка тока в заземление. Такое срабатывание позволит обнаружить неисправность до неприятных последствий.

Таким образом, использование розеток с заземляющими контактами (в сетях с соответствующим проводником) повышает безопасность эксплуатации электроприборов. В дополнение к безопасности, наличие ЗК в розетке повышает стабильность работы устройств, и снижает шансы на поломку.
