Встраиваемые механизмы

Устройство встраиваемых розеток и выключателей

Все механизмы, рамки и накладки встраиваемых серий совместимы между собой.

Преимущества механизмов Werkel TM

Дополнительная защита

исключает прямой контакт с токопроводящими элементами (только в розетках IP20)

Шайба-гровер

сохраняет надежный контакт с проводами

Гальванизация контактов

придает эстетичный внешний вид и защищает от коррозии

Заземляющий контакт

установлен во все механизмы розеток

Подпружиненный контакт

на токопроводящих элементах надежно фиксирует вилку электроприборов и обеспечивает более долгий срок службы

Долговечный LED индикатор

гарантирует отсутствие мерцания ламп

Матовый рассеиватель

обеспечивает равномерное свечение светодиодов в индикаторе

Анкерное крепление

имеет две точки опоры, что позволяет более надежно фиксировать механизмы в подрозетнике

Клипсы Easy Click

обеспечивают простоту монтажа и позволяют легко соединять механизмы и рамки разных серий

Пазы для тонкой регулировки механизмов в подрозетнике

ускоряют процесс монтажа в многопостовые рамки

3 способа монтажа

• винтами к подрозетнику
• винтами к стене
• анкерный механизм

Запас надежности

заложенный при проектировании, обеспечивает стабильную работу механизмов при скачках напряжения

Широкий температурный диапазон

Посеребрённые контактные площадки

(90% Ag, 10% Ni) предотвращают выгорание контактов выключателей

Схема подключения

нанесена на оборотной стороне механизма выключателя

Самозажимные клеммы

позволяют быстро и надежно подключать провода диаметром до 2,5 мм

Корпус из негорючего поликарбоната

обеспечивает высокую прочность и формостойкость

Жесткий суппорт

из нержавеющей стали не деформируется при монтаже и эксплуатации

Токопроводящие элементы розеток выполнены из фосфорной бронзы

(94% Cu, 6% Sn), которая имеет высокую токопроводимость и не вызывает нагрева механизма

Простота монтажа

1. Установите подрозетник
2. Закрепите механизм в подрозетнике
3. Установите рамку на защелки механизма
4. Вставьте клавишу в механизм

1. Отверстия для монтажа винтами к стене
2. Анкерное крепление
3. Отверстия для монтажа на подрозетник

Руководства по эксплуатации

• Сенсорные выключатели WiFi
• Сенсорные выключатели
• Выключатели
• Проходные выключатели
• Перекрестный переключатель

• Кнопки звонка
• Выключатель жалюзи
• Диммеры
• Терморегулятор электромеханический для теплого пола
• Розетки 220 В

• Розетки 220 В с защитной крышкой
• Розетки 220 В с LED подсветкой
• Розетки 220 В с USB
• Розетки TV, Ethernet, акустическая и телефон
• Розетки HDMI

Сертификаты

Вся продукция соответствует требованиям технического регламента РФ «О безопасности низковольтного оборудования»

Розетки, выключатели, кнопки

Розетки USB, диммеры

Технические характеристики механизмов

Размеры

Розетки 220 В. Общие характеристики

Максимальное напряжение: 250 В
Номинальный ток: 16 А
Суммарный ток для двойной розетки: 16 А
Степень защиты от пыли и влаги: IP20 / IР44
Контактные зажимы: винтового / безвинтового типа
Сечение подключаемых проводов: 0,75 — 2,5 мм 2
Срок службы: не менее 40000 циклов.
Срок хранения до ввода в эксплуатацию: до 5 лет.

РОЗЕТКИ С ПОДСВЕТКОЙ
Цвет подсветки: синий
Источник света: SMD LED
Встроенный датчик освещенности.
Подсветка 100%: освещенность менее 30 люкс
Подсветка 50%: освещенность менее 100 люкс
Подсветка отключена: освещенность более 100 люкс
Потребляемая мощность: 0,022 Вт
Степень защиты от пыли и влаги: IP20
Контактные зажимы: винтового типа

РОЗЕТКИ БЕЗВИНТОВОЙ ЗАЖИМ
Степень защиты от пыли и влаги: IP20
Контактные зажимы: безвинтового типа
Вывод кабеля
Степень защиты от пыли и влаги: IP20
Срок хранения до ввода в эксплуатацию: до 5 лет
Гарантийный срок: 1 год

РОЗЕТКИ С ЗАРЯДНЫМ УСТРОЙСТВОМ USB
Степень защиты от пыли и влаги: IР20
Контактные зажимы: винтового типа
Макс. ток на выходе двух USB разъемов: 2100 мА
(распределяется между розетками динамически)
Питание USB: 110–250 В / 50 Гц
Вых. напряжение USB: 5 В

Розетки RJ45, RJ11, ТВ

Степень защиты от пыли и влаги: IР20
Контактные зажимы: вкладного типа / винтового типа
Сечение подключаемых проводов: 0,4 — 0,8 мм 2
Срок службы: не менее 40000 циклов.
Срок хранения до ввода в эксплуатацию: до 5 лет.
Крепление механизма к рамке: Werkel Easy Click
Тип розетки RJ-45: категория 5е

Розетки HDMI

Степень защиты от пыли и влаги: IР20
Стандарт: HDMI 2.0
Тип разъема: HDMI type A
Полоса пропускания видео-сигнала: 2.0 GHz
Разрешение видео-сигнала: макс. 1080 (1920х1080)
Скорость передачи данных: 4.5 Gbit/s
Монтажная глубина: 28 мм
Срок службы: не менее 40000 циклов
Срок хранения до ввода в эксплуатацию: до 5 лет

Вывод кабеля

Степень защиты от пыли и влаги: IP20
Срок хранения до ввода в эксплуатацию: до 5 лет
Гарантийный срок: 1 год

Выключатели, кнопка звонка, выключатель жалюзи

Номинальное напряжение: 250 В
Номинальный ток: 10 А
Степень защиты от пыли и влаги: IP20
Контактные зажимы: кнопочного типа
Сечение подключаемых проводов: 0,75 — 2,5 мм 2
Срок службы: не менее 40000 циклов.
Срок хранения до ввода в эксплуатацию: до 5 лет.

Диммеры, диммеры с подсветкой

Номинальное напряжение: 250 В
Тип нагрузки арт. WL**-DM600:
— лампы накаливания и галогенные (230 В) 600 Вт
— светодиодные диммируемые (230В) 200 Вт
Тип нагрузки арт. WL01-DM600-LED:
— лампы накаливания и галогенные (230 В) 600 Вт
Минимальная мощность нагрузки: 1 Вт
Степень защиты от пыли и влаги: IР20
Контактные зажимы: винтового типа
Сечение подключаемых проводов: 0,75–2,5 мм2
Срок службы: не менее 40000 циклов
Срок хранения до ввода в эксплуатацию: до 5 лет
Подсветка арт. WL01-DM600-LED: 4 LED SMD
Потребляемая мощность: 0,02 Вт
Цвет подсветки: синий
* Корректная работа диммера зависит от качества
светодиодных диммируемых ламп.

Терморегулятор

Степень защиты от пыли и влаги: IP20
Контактные зажимы: винтового типа
Диапазон регулирования температуры:
от +5 до +45 (±5°С)
Мощность: 3500 Вт
Питание: 165–220 В / 50 Гц
Ток нагрузки: 16 А
Длина кабеля датчика: 2,5 м
Тип подсветки: LED красная и синяя
Тип датчика температуры: NTC (10 кОм при 25°С)

Упаковка механизмов

Стильная и привлекательная упаковка позволяет оценить внешний вид продукции, не вынимая ее из упаковки. Упаковка надежно защищает механизмы от повреждений.

На упаковку нанесена вся необходимая для конечного потребителя информация. Информационное наполнение соответствует всем требованиям закона РФ.

Уникальный дизайн

Дизайну нашей продукции мы уделяем особое внимание. Эргономика выключателей и розеток превосходит все ожидания.

Высокое качество продукции

Cрок службы не менее 40 000 циклов включений. Для профессионалов этот факт заменит тысячи слов о качестве продукции.

Лучшие условия

Мы создаем максимально комфортные условия для эффективного взаимовыгодного сотрудничества.

Бесплатная доставка

Наша компания осуществляет бесплатную доставку товара по всей России.

Розетки, выключатели и другое электроустановочное оборудование. Краткий обзор.

Электроустановочное оборудование..

На рынке представлено множество серий электроустановочного оборудования. На любой вкус, на любой кошелек. Казалось бы, чего проще. Подобрал те, что нравятся, по цене, чтобы недорого, и нет проблем. Вся продукция выглядит одинаково. Да и что может быть необычного в простом выключателе. Но это только на первый взгляд.

Во-первых, оборудование разных ценовых категорий сильно отличается. Не внешне. Речь идет о качестве материалов используемых для изготовления механизмов, о конструкции самих механизмов. Электроинсталляция покупается не на один день, а потому есть смысл внимательнее отнестись к ее выбору.

А во-вторых -давно прошли те времена, когда выбор электроустановочного оборудования исчерпывался розетками и выключателями. В современном мире понятие «Электроустановочное оборудование» включает в себя множество приборов и устройств , использование которых обеспечивает комфорт, безопасность, снижает затраты на электроэнергию. К таким устройствам можно отнести датчики движения, светорегуляторы, терморегуляторы. Сейчас на рынке имеется множество оборудования для дистанционного управления освещением, системами жалюзи.

Объединенные в единую сеть все эти компоненты составляют систему «Умный дом». Ведь подобная система – это не завтрашний, а уже сегодняшний день. А что, если «Умный дом» вас не прельщает, а лишь нужно поменять сломанный выключатель или обновить розетки? Но даже в этом случае есть смысл получить больше информации. Чем отличаются устройства разных серий, разных ценовых категорий. На чем можно сэкономить при покупке. В этой статье мы попытались ответить на самые распространенные вопросы по электроинсталляции.

Перед вами встала задача – купить розетки и выключатели. С чего начать?

Первое, что вам необходимо, это определиться со способом монтажа. По способу монтажа электроустановочные изделия подразделяются на встраиваемые и накладные.

Встраиваемые (скрытой установки, скрытого монтажа) устанавливаются в монтажное отверстие, в стену. Т.е. в стене, перфоратором делается углубление нужного размера, в него ставиться монтажная (установочная) коробка, в коробку заводят провода и фиксируют ее в отверстии с помощью гипсовой смеси (алебастра). Как только смесь высохнет – можно устанавливать механизм розетки (выключателя, телефонной розетки и пр.).

При накладном (открытом) монтаже – достаточно просверлить отверстие для крепежного винта (винтов), установить монтажное основание, и зафиксировать на нем механизм. В домах с бетонными или кирпичными стенами – приемлем любой способ установки. Если стены деревянные или обшиты вагонкой – то можно использовать только накладные розетки и выключатели.

После того, как способ монтажа определен, нужно решить, какие еще устройства, кроме розеток и выключателей, вам понадобятся. Дело в том, что не каждая серия имеет в своем ассортименте весь спектр устройств. Даже у одного и того же производителя серии отличаются друг от друга наполнением. Например, обычный роторный диммер – есть в любой серии. А вот устройство для управления частотой вращения электродвигателя – достаточно редкая позиция. А ведь такое устройство удобно использовать, например, для управления вытяжным вентилятором в кухне.

Следующим шагом, будет определение максимального количества устройств в одной рамке. Большинство серий электроустановочного оборудования – рамочные. Т.е. механизмы устройств крепятся в один ряд, и накрываются одной общей рамкой.

Можно, конечно, купить устройства в сборе с рамками, и поставить их рядом. Но, во-первых – это сложно. Т.е. понадобиться делать несколько монтажных отверстий рядом. Выравнивать их… А во-вторых – это, просто, некрасиво. Потому, если требуется, чтобы рядом стояло несколько розеток , то покупаются механизмы розеток с накладками и одна рамка на нужное число мест. При этом, следует помнить, что рамок больше чем на пять мест не бывает. Рамки на пять мест достаточно редки, и бывают не во всех сериях. Более того, в большинстве дизайнерских серий – их просто нет. Т.е. если вам нужны пятиместные рамки, будьте готовы к тому, что придется покупать обычные, белые или бежевые, розетки и выключатели.

Пример: линия электроустановочного оборудования Unica. Дизайнерские серии Unica Top, Unica Хамелеон — рамки до 4-х постов. Серия среднего ценового сегмента Unica Colors – рамки до пяти постов.

Далее, определяем, нужны ли вертикальные рамки. К сожалению, это тоже достаточно редкая позиция. Некоторые серии, например Zenit (ABB) имеют рамки, подходящие и для вертикальной, и для горизонтальной установки.

В некоторых сериях можно горизонтальные рамки поставить вертикально, и это будет выглядеть нормально. Если в горизонтальной рамке будут установлены розетки, под углом 45 град. — тоже нормально. Но установленный поперек выключатель – будет выглядеть странно. Так что, этот момент нужно уточнить заранее.

Также, заранее стоит подумать на счет влагозащищенных розеток и выключателей. Для ванной комнаты подходят устройства с уровнем защиты IP44. Такие розетки тоже бывают не во всех сериях. Тут важно помнить, что не всякая розетка с крышкой – влагозащищенная . Бывают еще и декоративные крышки. Например, если большую часть времени розетка не используется, то закрытая крышкой она будет выглядеть более эстетично. Обычно, такие розетки ставят на кухне, подальше от раковины. Влагозащищенная розетка не только имеет крышку, но и снабжена фланцем, закрывающим механизм от попаданий капель воды. Кроме того, крышка такой розетки прилегает плотно и имеет резиновую прокладку, что исключает попадание под нее влаги. Потому ей не страшны брызги, и скапливающийся на стенах конденсат.

Электрические розетки могут иметь защитные шторки (защита детей). Пластиковые шторки закрывают внутреннюю часть устройства от проникновения посторонними предметами Т.е. попытка ребенка вставить туда, например, гвоздик, будет безуспешной. Но, лишь до тех пор, пока он не додумается вставлять два гвоздика одновременно.

Различают розетки также по типу клемм, к которым подсоединяется кабель. Клеммы могут быть винтовые и зажимные. В более дорогих изделиях обычно использованы зажимные клеммы. В недорогих – винтовые. Впрочем, среди электриков бытует мнение, что винтовые клеммы надежнее. Но это, скорее, дело привычки. Современные зажимные клеммы по надежности не уступают винтовым, и даже превосходят их. В любом случае – это вопрос удобства. Во многих сериях есть устройства обоих типов. С лицевой стороны – они ни чем не отличаются.

Отдельно хотелось бы отметить такую позицию, как двойная розетка. Хитрость в том, что для нее нужно одно монтажное отверстие. Т.е. если у вас есть отдельно стоящая розетка, и ее катастрофически не хватает, просто замените ее на двойную.

Далее, переходим к выключателям.

Если вам необходимы обычные выключатели – то тут никаких проблем не возникнет. Выключатели с подсветкой – также есть во всех сериях. А вот выключатель с индикацией – уже редкость. Выключатель с индикатором отличается от устройства с подсветкой тем, что в первом случае подсветка загорается тогда, когда включен свет. А во втором – когда выключен. Такой выключатель может понадобиться в том случае, если источник света находится в одном помещении, а выключатель – в другом. (например, светильник в кладовке, а выключатель в коридоре).

При необходимости включать одну группу светильников с двух мест, используют два переключателя. Переключатель (иногда его называют перекрестный выключатель) имеет иную схему подключения, чем выключатель. Для управления светильниками с трех мест, к паре переключателей покупают еще и перекрестный переключатель. При необходимости, один из переключателей можно заменить на светорегулятор.

Светорегулятор (диммер) предназначен для управления яркостью освещения. По типу нагрузки их делят на три типа.

R – предназначены для управления лампами накаливания и галогенными лампами 220В.
RL –Управляют лампами накаливания и галогенными лампами 220В и галогенными лампами 12В с ферромагнитными трансформаторами.
C – Используют для управления лампами с электронными трансформаторами.

Бывают еще светорегуляторы универсальные, управляющие любыми типами нагрузок. Но такие устройства стоят очень недешево.
По способу управления диммеры могут быть роторными (поворотными), нажимными и сенсорными.
Роторный светорегулятор имеет на передней панели поворотную ручку, посредством вращения которой меняется уровень освещения.
Нажимной диммер снабжен клавишей. При коротком нажатии на клавишу свет гасится/зажигается. При длительном нажатии меняется яркость освещения.
Сенсорный – имеет тот же алгоритм управления, что и нажимной, но не имеет клавиши, и реагирует на прикосновение.

Это самые распространенные виды светорегуляторов. Бывают еще устройства с дистанционным управлением, реагирующие на звук и т.п.
При покупке, следует определиться с типом и с мощностью нагрузки, которой диммер будет управлять. Самые распространенные диммеры – рассчитаны на нагрузку 400ВТ, типа RL. Они есть почти во всех сериях. В основном – в поворотном исполнении. Они просты в эксплуатации и стоят недорого. Чуть дороже – устройства того же типа, но на 600Вт. Если же вам нужны устройства с другими характеристиками, то нужно уточнять, если ли такие в выбранной вами серии.

Терморегуляторы – используются для управления различными устройствами: вентиляторами, кондиционерами, теплыми полами. Различают два вида терморегуляторов: комнатные и для электрических теплых полов. При покупке помните, что комнатные терморегуляторы для теплого пола не подходят . Терморегуляторы есть не во всех сериях, но в большинстве серий крупных производителей имеются. Также, терморегуляторы можно приобрести отдельно. Иногда это удобнее, т.к. в дизайне серии электроустановочного оборудования , эти устройства будут стоить дороже.

Выше рассмотрены самые основные вопросы, возникающие при покупке розеток, выключателей и другого оборудования. Если возникают трудности с выбором – обращайтесь к нашим консультантам. Они обладают достаточной квалификацией, чтобы быстро и оперативно ответить на все вопросы.

Двухкнопочный встраиваемый проводной выключатель Aqara для системы Xiaomi Mi Home

Здравствуйте уважаемые друзья

Мой новый обзор, по теме устройств входящих в состав экосистемы умного дома Xiaomi, посвящен настенному выключателю Aqara. Благодаря этому гаджету, вы получаете возможность управления освещением или вентиляцией — без необходимости использования умных лампочек, светильников или вентиляторов. Решение будет работать со всеми люстрами, светильниками и гармонично впишется практически в любой интерьер. Подробности — далее.

Несколько ранее я уже обозревал умную лампу от Xiaomi, управлять ей очень просто, все что нужно — только патрон E27 и подача питания. Но что делать если в доме стоят люстры, в которые нельзя установить такие лампочки? Либо можно но не рационально? Для решения этих вопросов и предназначен герой сегодняшнего обзора — смарт выключатель Aqara.

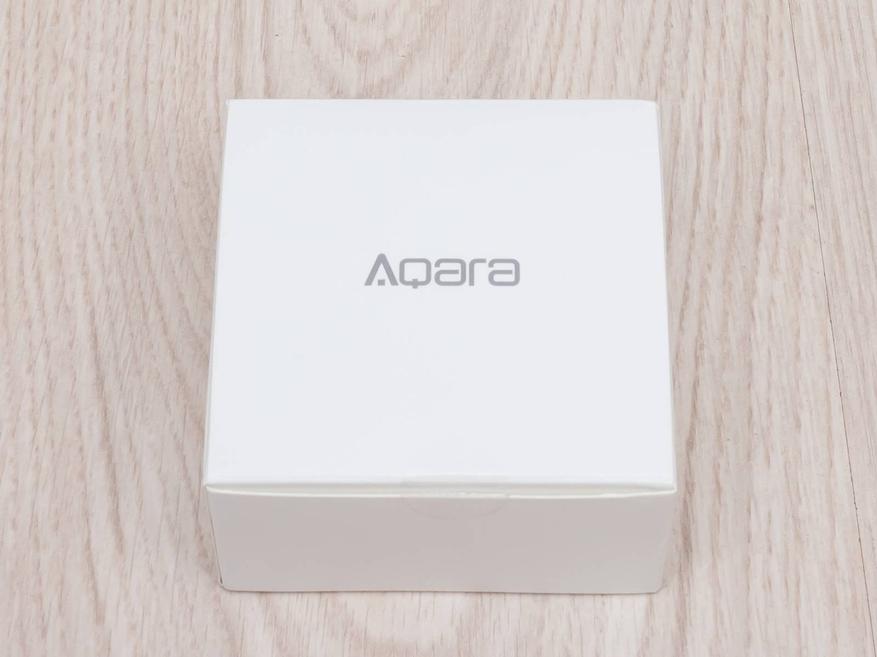

Поставляется он, как и все остальные гаджеты экосистемы, в белой картонной коробке, с надписью Aqara.

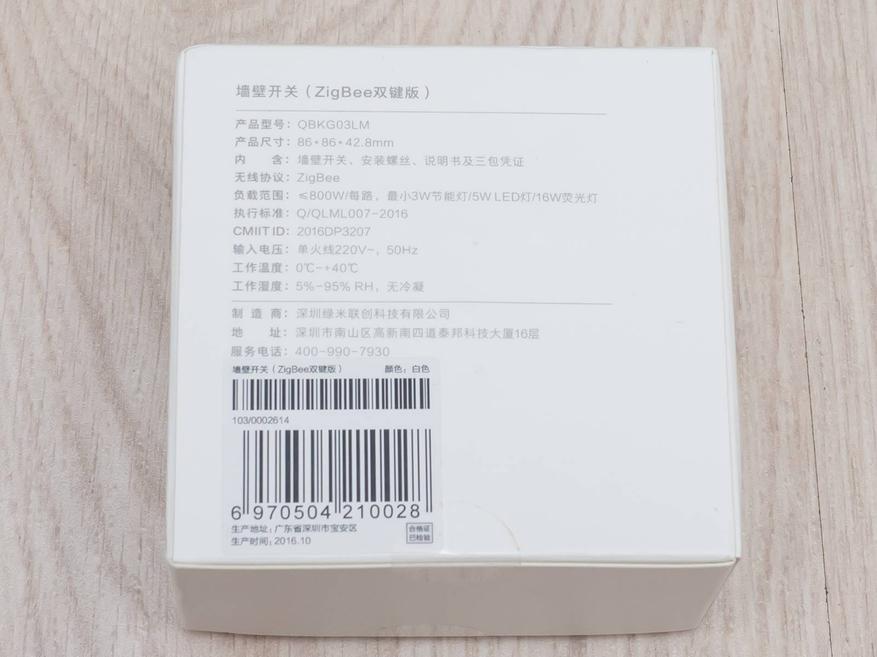

На задней стороне имеется перечень технических характеристик, из самых необходимых это —
Размер — 86*86*42,8мм
Протокол — ZigBee — для управления необходим Xiaomi Mi Multi-functional Gateway
Мощность — не более 800 Ватт
Предназначен для работы в сети 220В, 50 Гц
Диапазон рабочих температур — 0 — 40 С, влажности — 5-95%

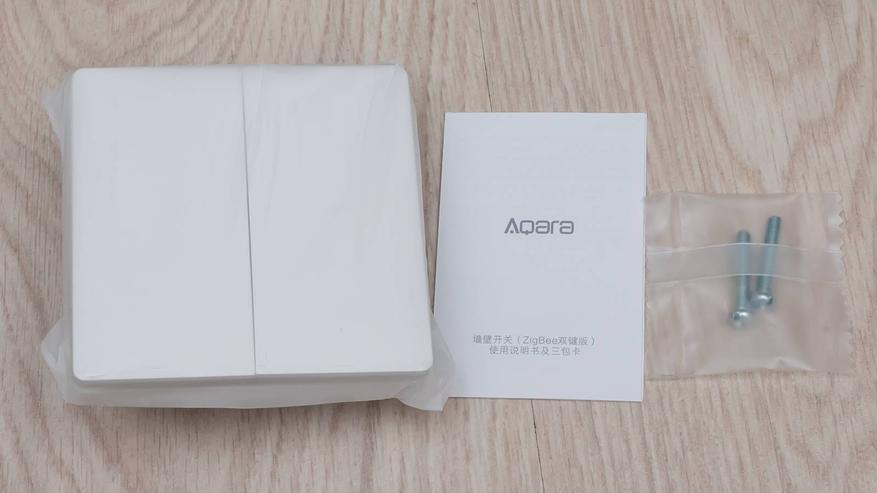

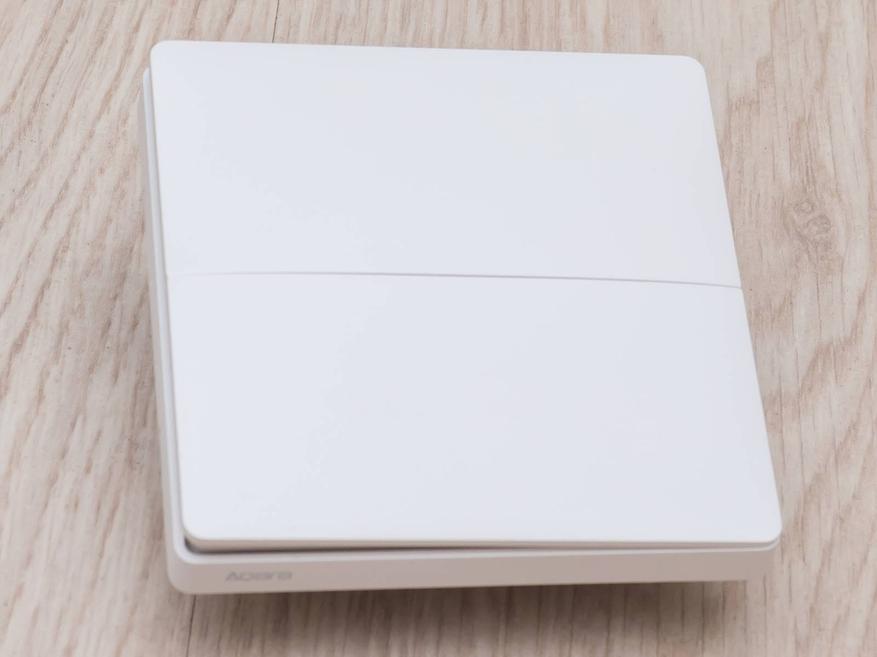

В комплекте — идет выключатель, буклет и пара крепежных винтов. Выключатели бывают четырех видов — с физическим размыканием проводов, одно и двух клавишный, и без него — логические выключатели, так же с одной и двумя клавишами. Герой обзора — самая старшая версия — с коммутацией проводов и двумя клавишами.

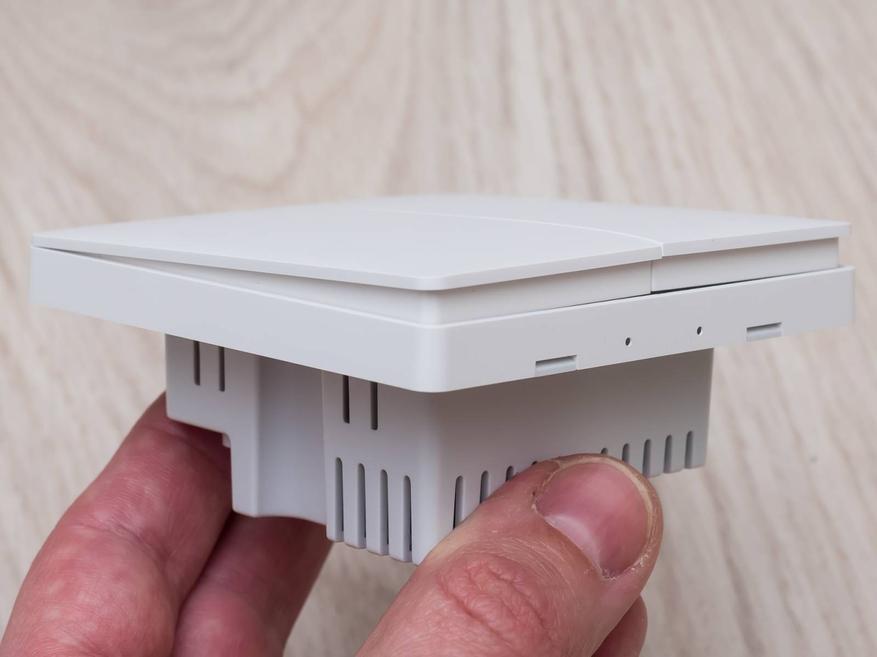

Клавиши всегда находятся в одном положении — пружины обеспечивают обратный ход. Механической связки положения клавиш с размыкателем проводов — нет.

В нижней части выключателя находятся светодиоды — если клавиша в положении «включено» — соответствующий светодиод светит синим. Так же здесь находятся пазы для снятия крышки с клавишами с блока управления выключателем.

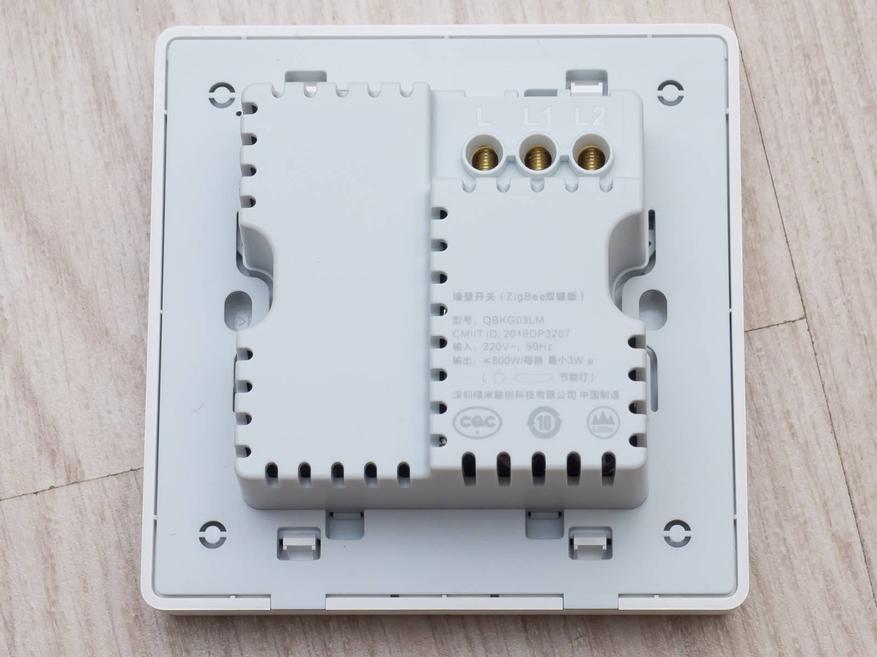

Задняя часть — имеет три винтовых контакта — основная линия — вход и две линии идущие на управляемые устройства — светильники, люстры, вентиляторы. Так же, за счет этого подключения, обеспечивается питание самого выключателя.

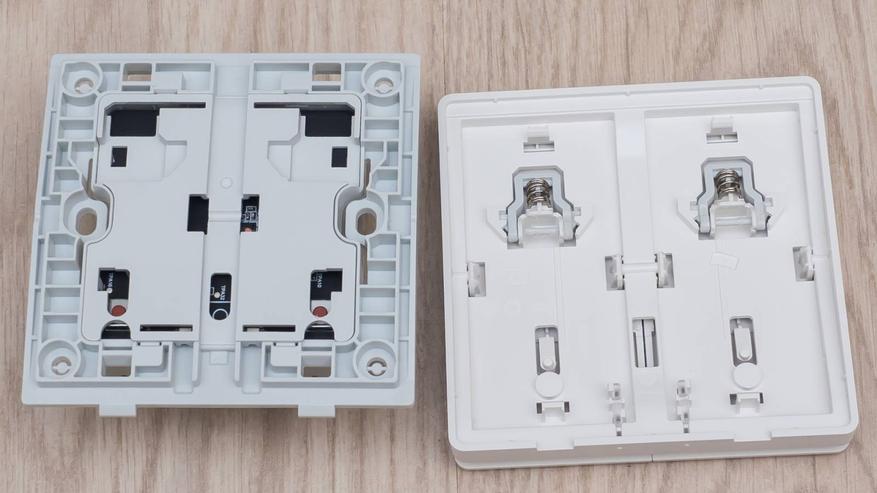

Крышка с клавишами удерживается за счет четырех защелок, снимается при помощи небольшой плоской отвертки. Клавиши имеют пружины — которые возвращают их в начальное положение. На управляющем блоке управления имеются два микропереключателя. Размыкание и замыкание контактов — при помощи реле. Поэтому разницы как управлять выключателем — при помощи нажатия на клавишу или удаленно — совершенно нет.

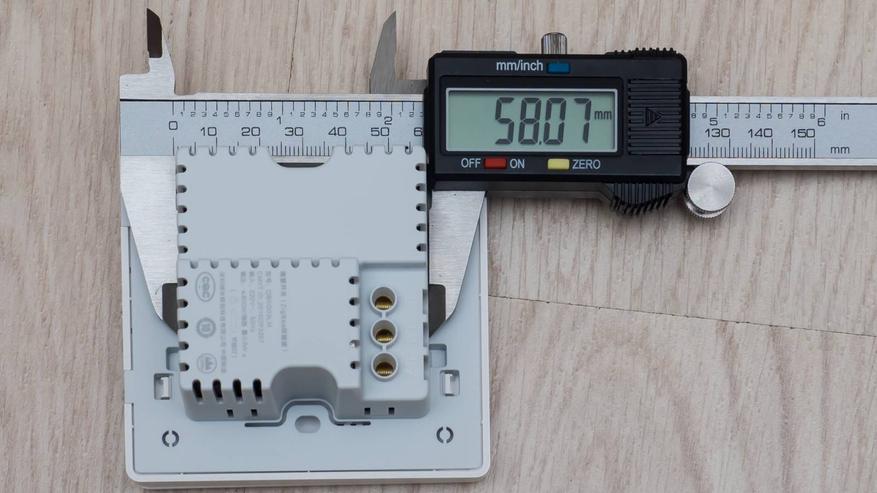

Теперь настало время точного измерения размеров выключателя.

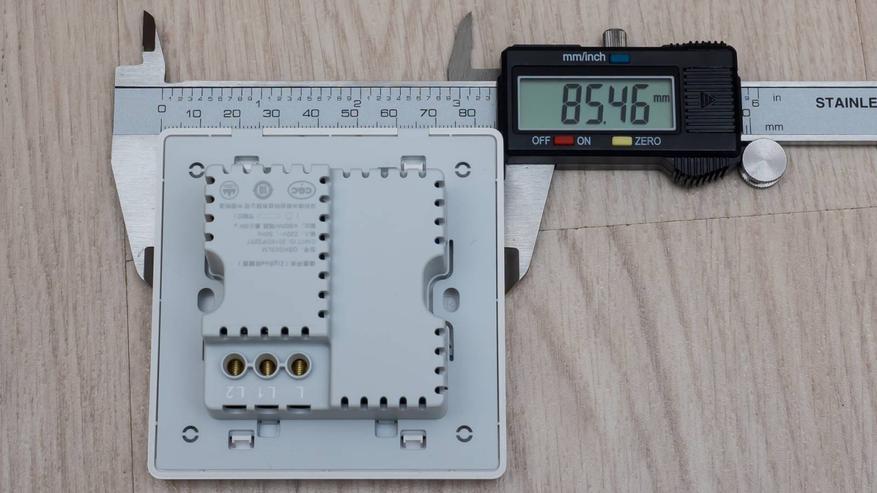

Ширина выключателя — 85,46 мм

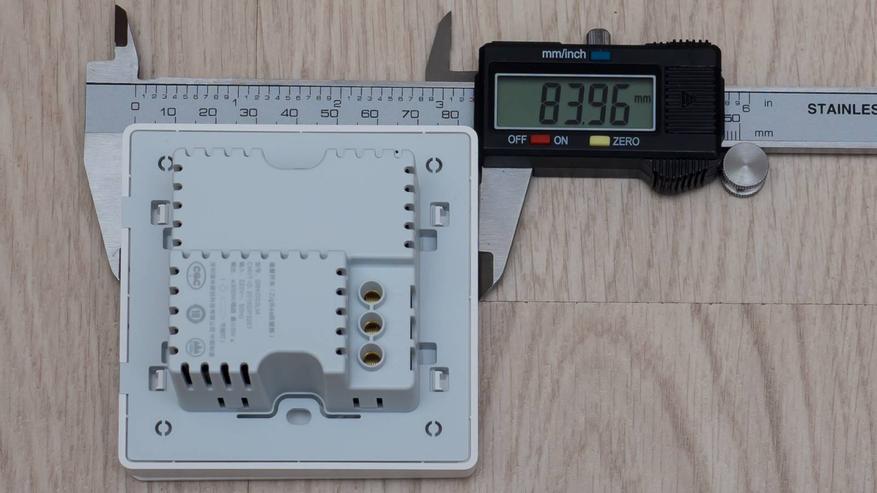

Высота — 83,96 мм

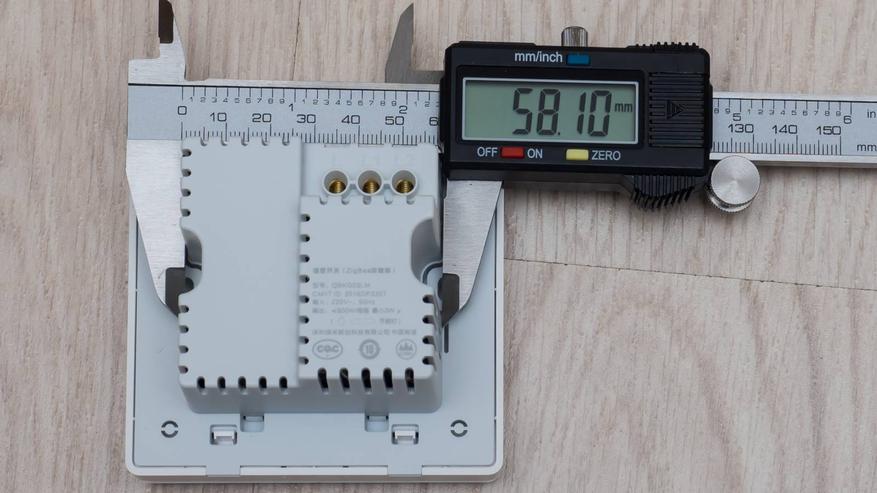

Ширина и высота внутреннего блока — чуть более 58 мм

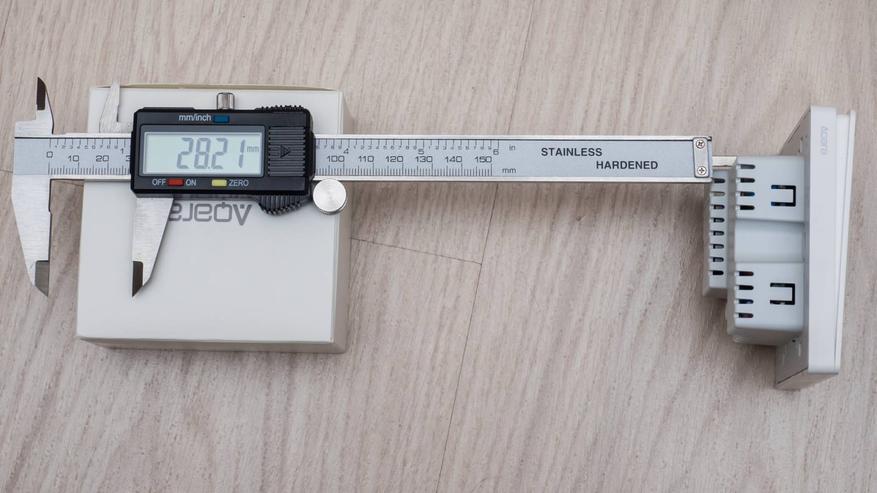

Максимальная глубина внутреннего блока — 28,2 мм

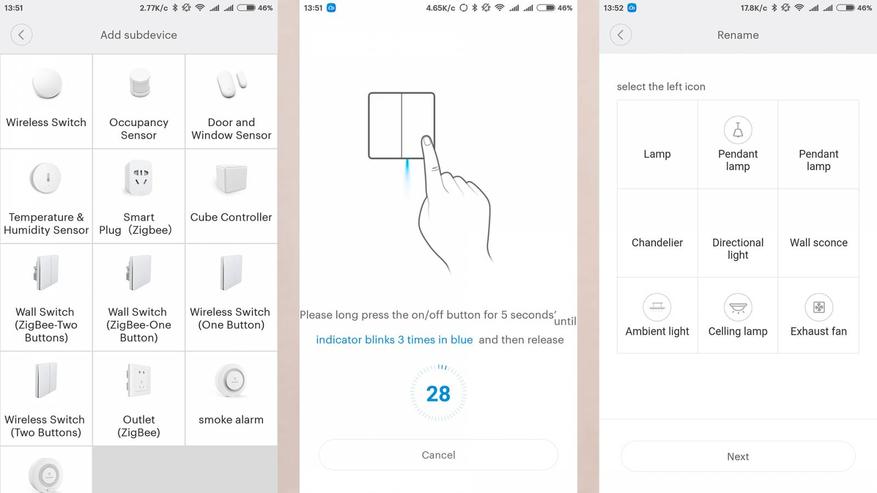

Для добавления выключателя в список устройств, а так же предварительного тестирования, я собрал тестовый стенд. В котором подключил гаджет в разрыв фазы, установив в качестве управляемого устройства — обычную, уже повидавшую жизнь энергосберегающую лампочку.

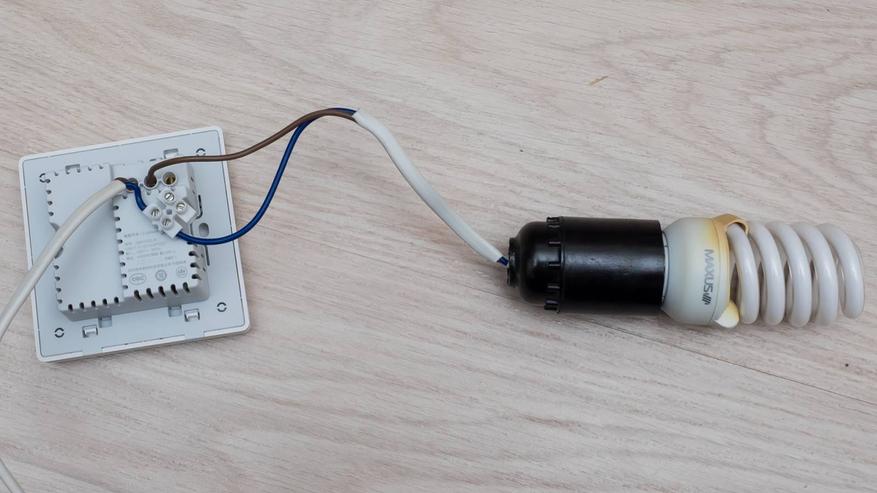

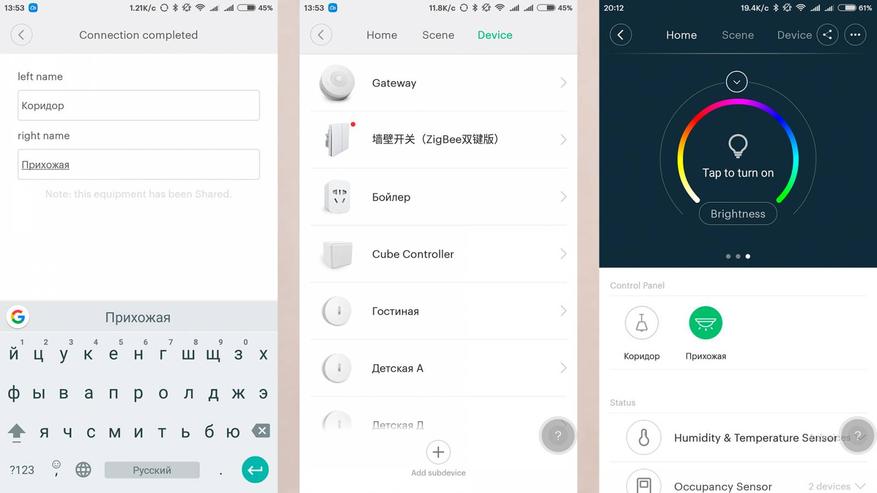

Подключение выключателя проходит стандартно. В плагине управления шлюзом Xiaomi, выбираем опцию — подключить новое устройство, далее из списка (совсем недавно в нем появились датчики газа и дыма) — выбираем выключатель нужного типа. Далее удерживаем клавишу пока трижды не моргнет светодиод, а потом для каждой из клавиш отдельно выбираем иконку.

Названия для каждой из клавиш задается тоже свое. После этого в списке появляется новое устройство. Иконка с названием каждой клавиши появляется в разделе Control Panel вкладки Home плагина управления шлюзом. Удобно — сразу видно состояние каждого из управляемых устройств, а так же легко и быстро — их включить и выключить.

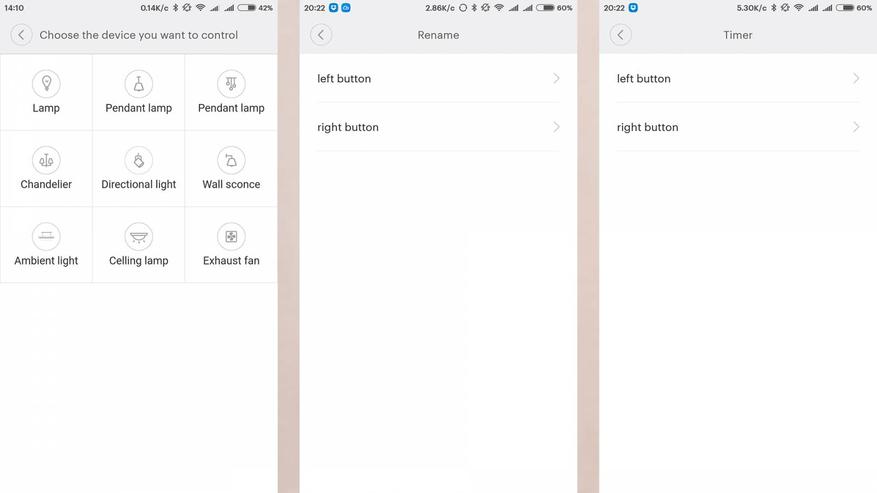

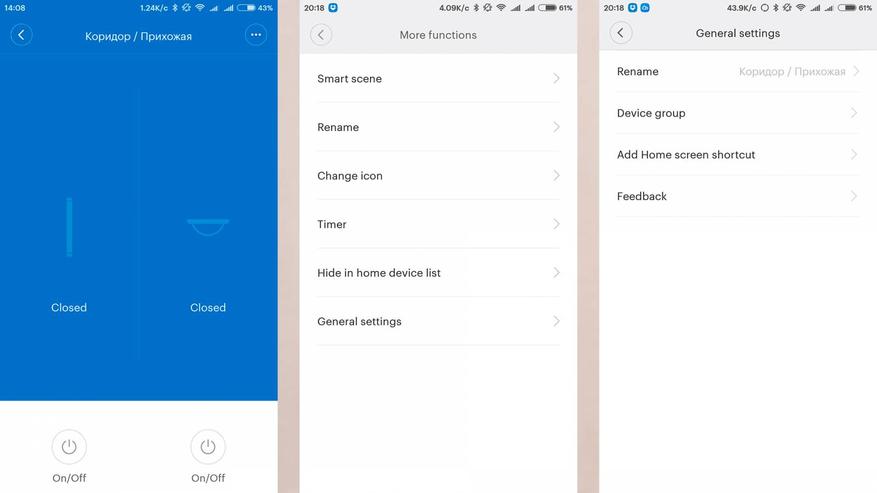

Свой собственный плагин у выключателя тоже есть. На главной странице располагаются логические клавиши управления выключателем. Меню плагина имеет стандартный набор функций —
1. Смарт сценарии — те, в которых участвует выключатель
2. Переименовать
3. Изменение иконки
4. Таймер
5. Убрать/добавить в список устройств приложения умный дом — эта опция отвечает за то, будет ли видно устройство в основном списке подключенных девайсов, видимом при запуске приложения Умный дом. Я часть устройств оттуда убрал, чтобы не перегружать список. В списке подключенных устройств плагина управления шлюзом — он будет виден всегда.
6. Основные установки — как видно из третьего скриншота, в этом меню можно переименовать сам выключатель, а не его клавиши, определить комнату (группа устройств) в которой он находится, вывести ярлык плагина на рабочий стол, или написать отзыв.

Этот выключатель представляет собой два самостоятельных логических устройства в одном корпусе, которые идентифицируются как левая и правая клавиша. Каждой клавише можно назначить свою иконку, свое собственное имя, и даже свой, отдельный таймер.
Напомню главное отличие между установками таймера и смарт-сценариев — таймер умеет только включаться и выключаться в заданное время и день недели, зато он работает автономно — интернет и китайские облака ему не нужны. Сценарии — могут содержать в себе любой набор действий — они могут даже сами быть частью других сценариев, но работают только при наличии интернета.

Плавно переходим к самому полезному — что же умеет этот выключатель. В сценариях он доступен только как действие сценария, условием он быть не может. Хотя я надеялся до последнего что он может быть и условием. Доступны 6 вариантов действий — по три на каждую клавишу — это включить, выключить и переключение текущего состояния на противоположное. Кстати при физическом нажатии — работает как раз третий сценарий — Turn on/off. При физическом отключении питания — статус по умолчанию — выключено.

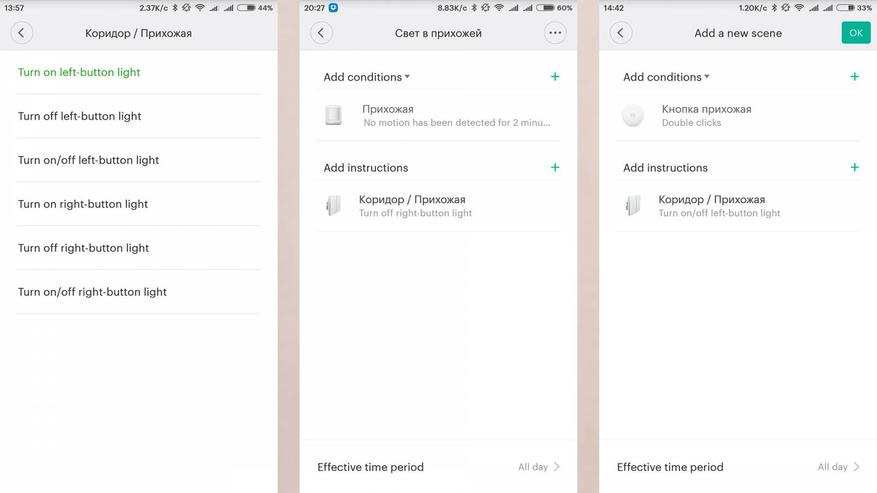

Вариантов использования в сценариях — очень много. Например я сделал отключение света в прихожей при выполнении условия — отсутствия движения там в течении 2х минут. Надо сказать что свет там раньше горел частенько вхолостую и подолгу, теперь этого нет. Так же можно сдублировать нажатие на клавишу на беспроводную кнопку, получив дополнительный выключатель жестко не привязанный к месту.

Еще варианты — например включение света по срабатыванию датчика открытия двери (у меня в примере он называется окно, но это не существенно). В сочетании с предыдущим сценарием по выключению света, это автоматизирует управление освещением при входе в квартиру. Открыли дверь — свет включился, разулись-разделись — прошли дальше, через две минуты свет погас.
Отключение света встряхиванием куба — добавив в список действий все выключатели — легко решаем задачу отключения света при уходе. Или как вариант делаем большой внешний сценарий — уход из дома, в котором кроме отключения всего освещения будет также активироваться сигнализация.
Или еще вариант сценария с несколькими действиями — при обнаружении движения — отправляется уведомление, включается освещение — чтобы было лучше видно кто там шатается и снимается тревожный ролик на камеру Little Square.

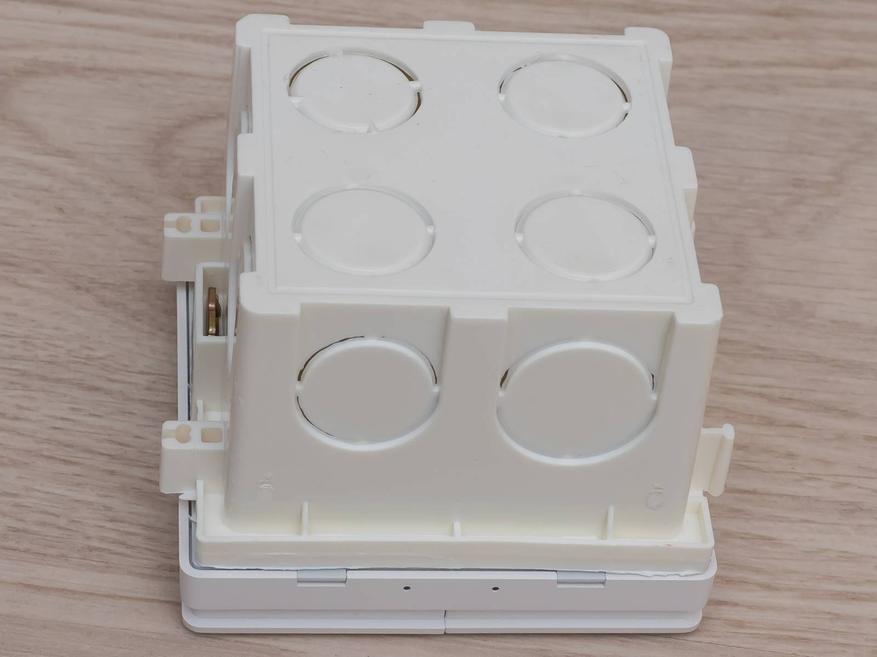

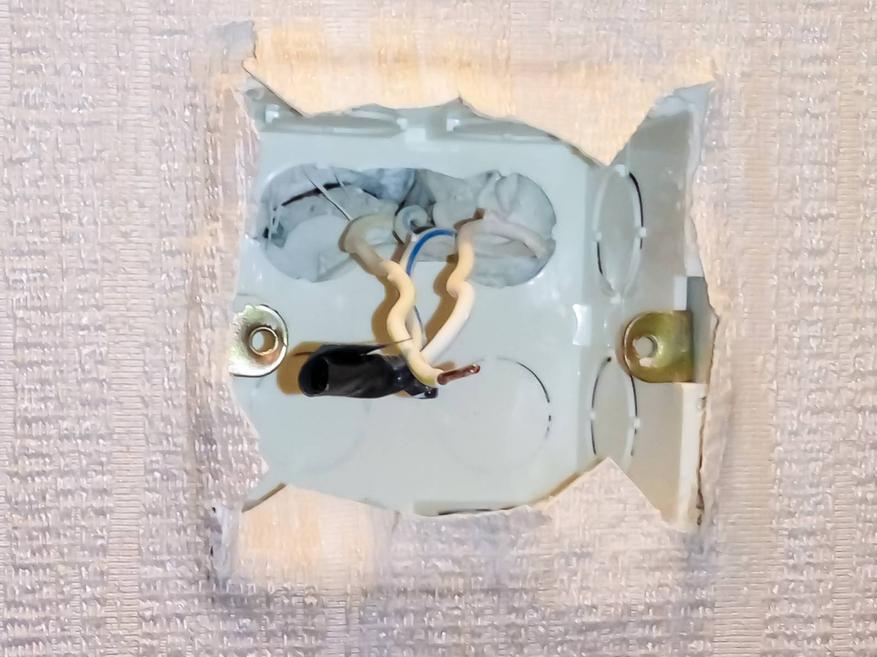

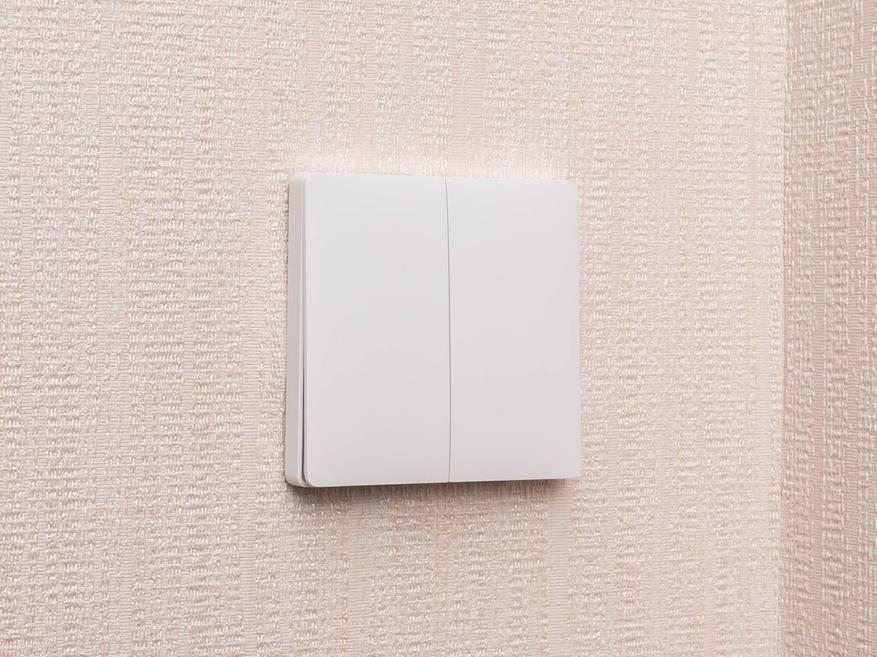

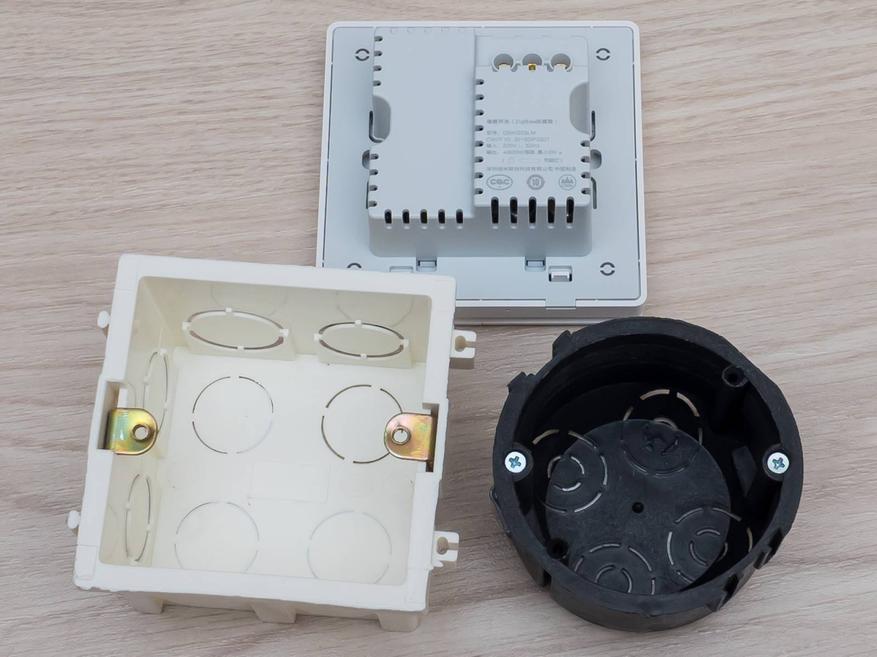

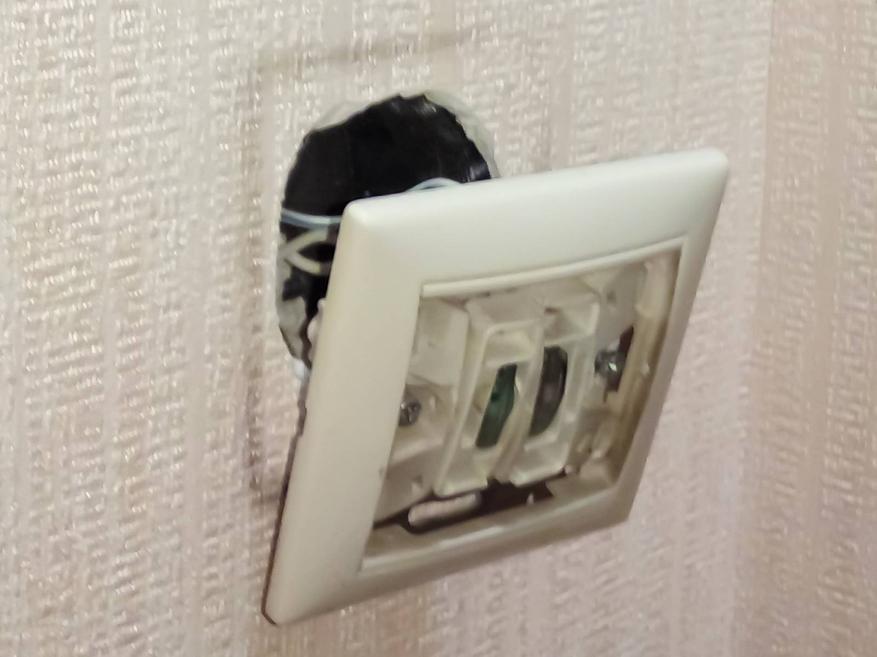

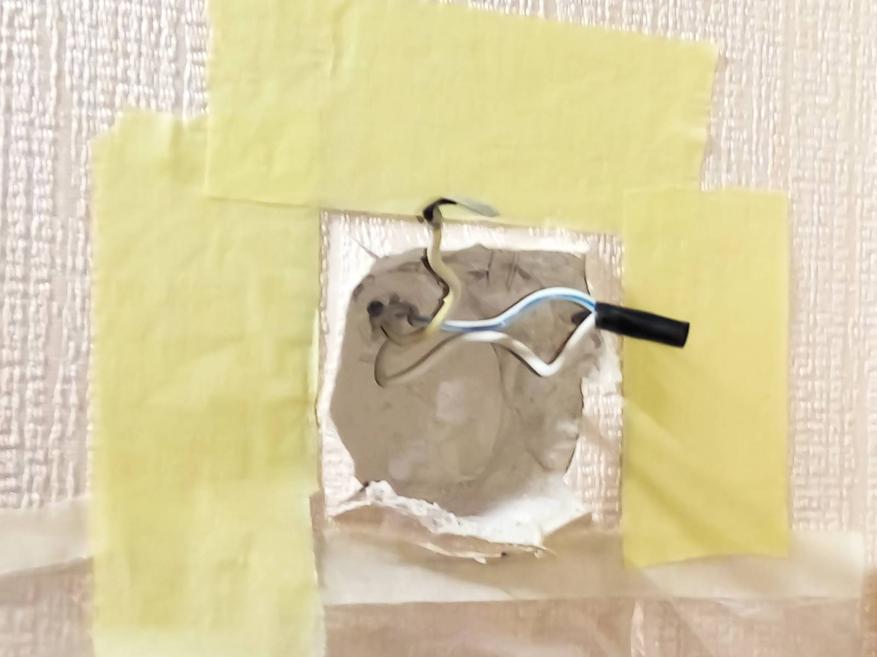

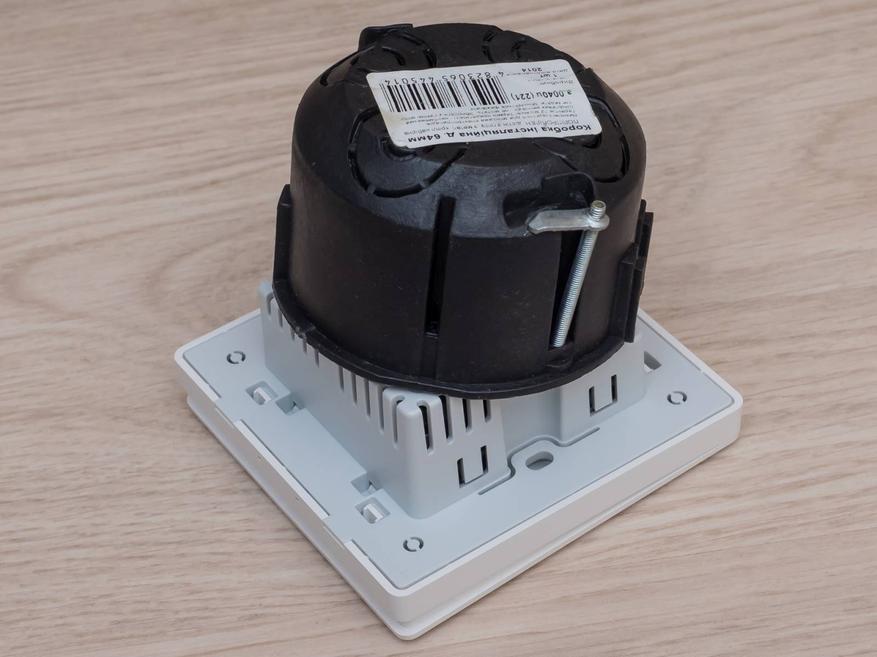

Установка выключателя. Задняя часть выключателя рассчитана на монтаж в квадратные коробки размером 86*86 мм. Коробки распространенные в странах бывшего СССР — для такого монтажа не подходят. Квадратные коробки обычно имеют металлические вставки с резьбой. Установочные отверстия и комплектные винты выключателя — в точности им соответствуют. Найти такие коробки можно или в строительных супермаркетах или заказать на Aliexpress.

В стандартную монтажную коробку выключатель всунуть не удастся при всем желании.

Зато с квадратной — все становится просто идеально. Если вы находитесь в процессе ремонта — то монтаж квадратных монтажных коробок, вместо круглых — никаких сложностей вам не доставит. Другое дело когда ремонт уже сделан, и задача стоит — замены стандартных коробок на квадратные.

У меня именно так и было. Поэтому я пошел по медленному и аккуратному пути — что можно было сделать за 5 минут перфоратором, я делал вручную зубилом, потратив на это часа полтора. Для начала — демонтаж обычного выключателя.

Затем — аккуратно подрезав и отогнув обои, закрыв края малярным скотчем, я долго и нудно расширял углубление под габариты новой монтажной коробки.

Наконец выемка подогнана под размеры, коробка вставлена, все щели зашпатлеваны. Тут главное не спешить дать всему хорошенько схватиться и высохнуть.

Все выключатель на своем законном месте. Он конечно непривычно большой, зато и «попадать» в него легче. И в своем стандартном режиме он работает — как обычный — честный выключатель, разве что кнопка всегда находится в одном положении. А при использовании его совместно с остальной инфраструктурой экосистемы — все ограничено лишь вашей фантазией.

Как всегда — видео версия данного обзора:

В заключении скажу — выключатель мне понравился, по мере возможности буду заменять обычные выключатели и дальше — в зависимости от их важности, так как дело это недешевое.

Все мои обзоры устройств Xiaomi в хронологическом порядке — Список

Размер розетки с рамкой

Довольно часто, на этапе проектирования или монтажа электропроводки, необходимо заранее знать размер розетки с рамкой, например, для выбора оптимального места её расположения.

Сложность заключается в том, что зачастую, в зависимости от производителя и модели, внешние габаритные размеры розеток могут значительно различаться. И обычно, до конца ремонта, вы сами не знаете конкретную модель, которая будет установлена, а идёте выбирать розетки и выключатели уже перед самым монтажом.

Сразу хочу отметить, что основные размеры встраиваемой розетки, её видимой части, формируются за счет рамки. Более наглядно, это показано на изображении ниже. Такая рамка универсальна и подходит ко всем компонентам этой серии электроустановочного оборудования – для выключателей, переключателей, диммеров и конечно же розеток.

Каждое свободное место у такой рамки, называют постом, так, например, рамка на две розетки называется двухпостовая и т.д.

Размер современной розетки с рамкой

Если вы точно не планируете приобретать дорогие, статусные модели (их размеры могут быть нестандартны, чаще всего их рамки больше обычных), то в таких случаях, я советую всегда ориентироваться на размер розеток с рамкой Lerand серии Valena. Эти розетки одни из лидеров рынка электроустановочного оборудования – это сбалансированная, универсальная серия, некий стандарт на который равняются многие.

Скорее всего, приобретая качественные розетки к себе в квартиру или дом, вы обязательно возьмете модели из этого же класса, пусть другого производителя. При этом размеры у них будут сопоставимы или равны.

Внешний размер однопостовой (одинарной) рамки с розеткой Legrand Valena (ВхШхГ) 82мм х 82мм х 11мм, глубина самого механизма 43 мм

Для сравнения, приведу габаритные размеры некоторых «одноклассников» этой серии, чтоб вы убедились, что они схожи и различаются буквально на несколько милимметров, что чаще всего не критично. Размер розеток указаны в следующем порядке – высота х ширина х глубина.

Размер рамки у розетки ABB Busch Jaeger Basic 55 84мм х 84мм х 11мм, глубина механизма розетки 41мм

Размер рамки у розетки Schneider Electric Sedna 80мм x 80мм x 7мм, глубина механизма 44,6мм

Думаю теперь понятно, что размер розетки с рамкой Legrand Valena – это тот необходимый средний показатель, на который можно всегда ориентироваться .

Если вам необходимо узнать размеры двойной, тройной или четверной рамки для розеток, так же опираться лучше на размеры этой серии Legrand.

А вообще, есть одна простая универсальная формула, следуя которой можно довольно точно определять размеры многопостовых рамок любых размеров для розеток любых производителей.

Универсальная формула расчета ширины рамок для электрических розеток

Ширина многопостовой рамки = Ширина одинарной + (Количество розеток-1)*71

Допустим, нам нужно узнать размер четырехпостовой рамки для розеток Schneider Electric Sedna, расчет получается следующий:

Ширина 3х постовой рамки = 80мм+(2-1)*71=151мм

Получается, что размер трех постовой рамки Schneider Electric Sedna 82мм х 151мм х 7мм

Итак, если вы точно не знаете какие у вас будут розетки, ориентируйтесь на размер 82мм на 82мм, как у серии Legrand Valena для одинарной рамки, ширину же многопостовой рамки, всегда можно расчитать по формуле.

Если же вы не нашли информацию в сети по интересующму вас размеру розеток с рамкой конкретноей модели, пишите мне в комментариях к статье и я обязательно постараюсь перативно помочь. Кроме того, задавайте вопросы, оставляйте ваше мнения, поправки!

• Силовые удлинители
  • Серия «Практик»
  • Серия «Компакт»
  • Серия «Приоритет»
  • Серия «Гранд»

• Сетевые фильтры 6 гнёзд
• Сетевые фильтры 5 гнёзд

• Электроустановочные изделия
  • Скрытая установка
  • Серия «Олимп»
  • Серия «ИОНЫЧ»
  • Серия «Аллегро»
  • Серия «Клио»
  • Лампы высокой мощности
  • Лампы-трубки
  • Лампы общего назначения
  • Декоративные лампы
  • Лампы акцентного освещения

  Серия «Валери»

  • Силовые удлинители
    • Серия «Практик»
    • Серия «Компакт»
    • Серия «Приоритет»
    • Серия «Гранд»
  • Бытовые удлинители
    • Удлинители-шнуры
    • Серия «Стандарт»
    • Серия «Люкс»
    • Серия «Премиум»
    • Сетевые фильтры
      • Сетевые фильтры 6 гнёзд
      • Сетевые фильтры 5 гнёзд
  • Аксессуары
    • Вилки
    • Электропатроны
    • Колодки
    • Переключатели
    • Шнуры с вилкой
    • Адаптеры и Разветвители
    • Каучуковые разъемы
    • Штепсельные гнезда
    • Силовые разъёмы
  • Электроустановочные изделия
    • Скрытая установка
      • Серия «Бриллиант»
      • Серия «Валери»
      • Серия «Севиль»
      • Серия «Маргарита»
    • Открытая установка
      • Серия «Олимп»
      • Серия «ИОНЫЧ»
      • Серия «Аллегро»
      • Серия «Клио»
  • Светодиодная продукция
    • Лампы
      • Лампы высокой мощности
      • Лампы-трубки
      • Лампы общего назначения
      • Декоративные лампы
      • Лампы акцентного освещения
    • Светодиодные светильники
      • Светильники GX53
      • Встраиваемый светодиодный светильник
      • Встраиваемый светодиодный светильник с контурной подсветкой
      • Светодиодные декоративные светильники
      • Светильники светодиодные линейные IP 65
      • Светильники под светодиодные лампы Т8
      • Светильники СПO
      • Светильники светодиодные безрамочные встраиваемые ДВО
      • Светодиодные светильники ДПО
      • Светильники СПБ Т5
      • Светильники ЖКХ
    • Прожекторы
  • Переносные светильники
    • Без розетки
    • С розеткой
  • Кабели
    • ПВС
    • ШВВП

  Серия «Валери»





  Электроустановочная серия «Валери» создана для массового покупателя и является одной из самых популярных и универсальных.

  Классический дизайн с округлыми формами и палитра «белый» или «слоновая кость» цветов прекрасно впишется в любой интерьер, а разнообразие электроустановочных модулей поможет решить любую функциональную задачу в доме и в офисе.

  0 0 голоса

  Рейтинг статьи
  Читать еще:  Схема управления освещением с двух мест выключателями
