Кнопка выключатель с подсветкой подключение

Как подключить клавишу с подсветкой в автомобиле

Решил немного доделать вот этот светильник ЭРА, установив на него выключатель с подсветкой, ибо заводской кнопкой которая висит на проводе, несколько неудобно пользоваться, так как она находится под столом. А если же примотать её к стойке светильника, то эти банты из проводов, своим присутствием начинают портить всю картину. К тому же, на защитном кожухе светильника, как раз таки имеется удобное место для такого выключателя. В общем купил вот такую трёхконтактную круглую кнопку с подсветкой (фото ниже).

После покупки, кнопка была разобрана для более тщательного изучения её схемы и конструкции. В принципе, приблизительное устройство этих трёхконтактных выключателей, я знал и ранее, но чтобы точно быть уверенным в этом, решил всё же разобрать её и изучить. После чего, была составлена простенькая схема этого выключателя, вместе с лампой светильника (фото ниже). По которой хорошо видно, как подключена неоновая подсветка внутри этого выключателя. В данном случае, подсветка подключена между жёлтым и средним контактом выключателя. Так же на схеме показаны варианты подключения сетевого провода, при которых подсветка должна была гореть постоянно или же только вместе с нагрузкой.

Я наивно полагал что смогу подключить этот выключатель по одной из этих схем, чтобы кнопка постоянно светилась в темноте и её легче было находить. Но этот выключатель показал мне фигу, ибо подсветка включалась только вместе с кнопкой, какую бы схему я не выбрал. Как оказалось, эта неоновая лампочка вместе с резистором, вмонтирована в клавишу выключателя. Собственно из-за этого, надёжный контакт имеется только на среднем контакте выключателя, ибо клавиша сидит на нём. А вот к жёлтому контакту, неонка подключается только при опускании клавиши на него, собственно из-за этого косяка, схема изображённая ниже, корректно работает только в одну сторону. По крайней мере, в моём случае и конкретно с этим круглым выключателем.

В общем, для больших прямоугольных трёхконтактных клавишных выключателей с подсветкой, думаю эта схема вполне подойдёт. Так как у меня на кухне, в этом самодельном светодиодном светильнике который сейчас проходит испытания, корректно работают обе эти схемы. Единственное отличие того прямоугольного выключателя от этого круглого, это то что неоновая подсветка подключена там между крайними выводами выключателя, то есть если нужно чтобы подсветка горела постоянно, то 220 нужно подавать на крайние выводы выключателя. В любом случае, перед установкой какого либо выключателя в цепь, лучше прозвонить его тестером или мультиметром, особенно если выводов у него больше двух. Тем более, бывают кнопки в которых тупо установлены обычные светодиоды без всяких токоограничивающих резисторов и диодов, вероятно для запитки из вне.

Пока забиваем на подсветку в этой коряво собранной Китайской кнопке и переходим к подготовке места для установки выключателя. Замеряем ширину торцевой поверхности кожуха.

После чего, вырезаем по этим замерам, бумажный квадрат. Дважды складываем его противоположными углами на встречу и в итоге, за счёт пересечения складок, получаем отметку центра в квадрате.

Приложив и выровняв шаблон на торце кожуха, делаем метку карандашом или шилом. Кстати, только потом до меня дошло, что центр можно было получить по пересечённым ниткам, протянутым сквозь круглые вентиляционные отверстия в кожухе.

Разбираем светильник. Снимаем железный абажур, откручиваем пару винтов, которые удерживают защитный кожух и патрон внутри него. Выковыриваем вместе с проводом, резиновую пробку (изолятор).

Отсоединяем провода от патрона лампы, после чего, можно полностью снять защитный кожух. Накерниваем шилом центр будущего отверстия.

Замеряем диаметр корпуса выключателя. Если есть циркуль, то полученный ранее диаметр, чертим на торце кожуха. Вообще то край круга чертить не обязательно, просто с ним постоянно будет виден контур будущего отверстия, и соответственно не придётся часто включать голову при сверлении и растачивании отверстия в корпусе кожуха.

После чего, сверлим отверстие по нарастающей, свёрлами разного диаметра. На завершающем этапе, растачиваем отверстие с помощью круглого напильника или же дремелем. В самом конце, надфилем или наждачкой, избавляемся от острых кромок.

Припаиваем к выключателю три отрезка провода, с запасом, чтобы они выходили из кожуха на 5-10см. Изолируем все выводы термоусадкой.

Прежде чем окончательно осаживать кнопку на своё место, поворачиваем её под нужным углом.

Обратно заводим сетевой провод внутрь кожуха, прикручиваем и припаиваем провода в соответствии со схемой выше.

Прежде чем собирать плафон окончательно, подключаем светильник к сети и проверяем как всё работает. В моём случае, подсветка оказалась просто ужасной, ибо под зелёной и симпатичной клавишей, светился жёлтый неоновый фонарик. К тому же, на просвет хорошо была видна начинка этой клавиши (резистор).

Может я конечно придираюсь, но в моём понимании, хорошая подсветка должна выглядеть так как на фото ниже. Это мой древний аппарат для изготовления сахарной ваты, который к сожалению пока так и не доделал. Но вот кнопки которые я когда то установил в него для управления мотором и тэной, светят в разы ярче и красивее. Вероятно неонки в них цветные и соответствуют цвету клавиш, или же просто белые, если конечно такие бывают.

Как бы то ни было, кнопка с убогой подсветкой установлена и довольно хорошо работает. Теперь не нужно искать под столом проводной выключатель, ибо новая кнопка находится на самом видном и удобном месте. Вот ещё бы нормальную подсветку к нему, да чтобы горела она постоянно, тогда цены бы не было такой кнопочке Если не найду в магазине чего то получше этой издёвки, то возможно переделаю подсветку в этом выключателе, чтобы горела постоянно, а не только при включении.

Написать сообщение автору
Автор: Nikolay Golovin – – – – – – – –
29.04.2016

Приветствую всех любителей света в своем авто!
Давненько ничего не писал — исправляюсь. Из названия записи, думаю, понятно, что речь пойдет о внедрении очередного колхоза в мой любимый таз)
А началось все с того, что, зайдя в магазин радиодеталей, мною была обнаружена светодиодная лента синего цвета за смешных 150 рублей. Было решено — беру!

Для подсветки ног в салоне и включения с кнопки нам понадобится:
1 — Светодиодная лента на клейкой основе
2 — Термоусадка
3 — Паяльник
4 — Провода
5 — Кнопка трехпозиционная

Приступаем к пересвету.

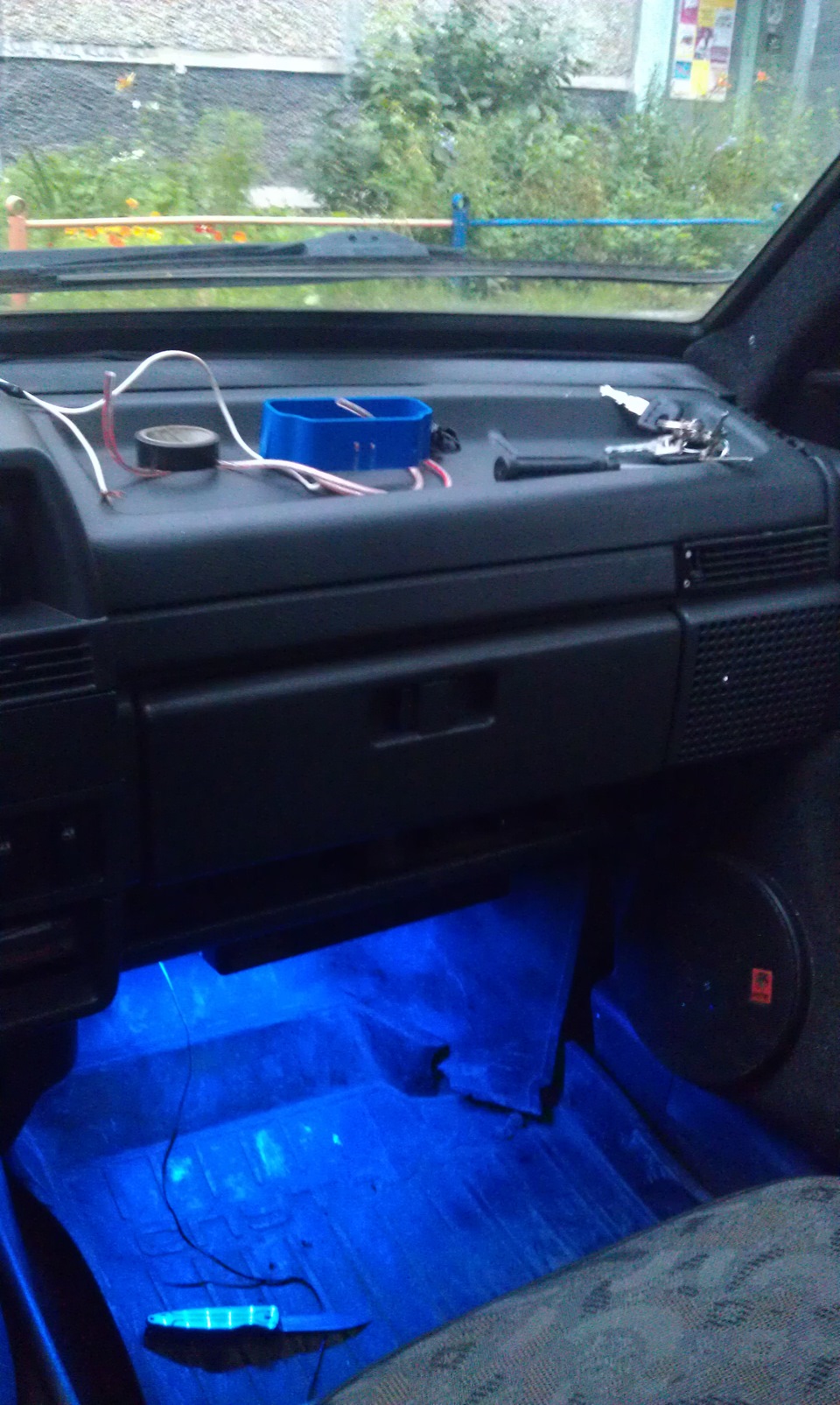

1. Подготавливаем наши светодиодные полоски: припаиваем проводки к +- выходам, изолируем термоусадкой.

2. Ищем управляющий минус с концевиков дверей. Разбирать концевики мне не хотелось, поэтому принял решение — брать минус с плафона освещения салона. (Какое совпадение: берем минус для подсветки ног с места подсветки потолка о_0 )

Вытаскиваем из фишки полосатый провод (черный с бежевым) — именно на нем появляется минус при открытии дверей. Скручиваем этот провод с новым проводом для управления подсветкой и засовываем все обратно в фишку.

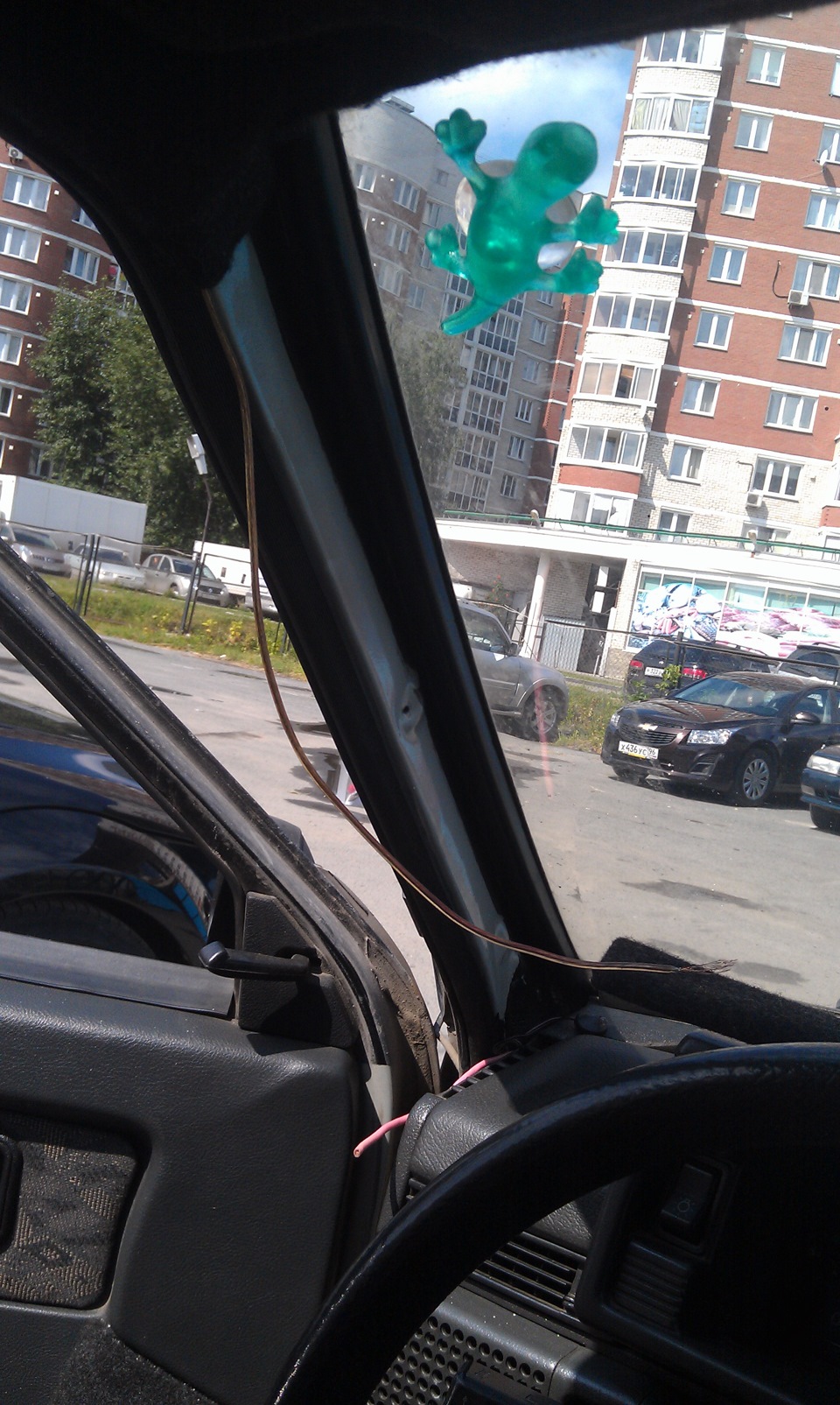

3. Прокидываем провод вдоль передней левой стойки под панель — для возможности включенияотключения подсветки с кнопки.

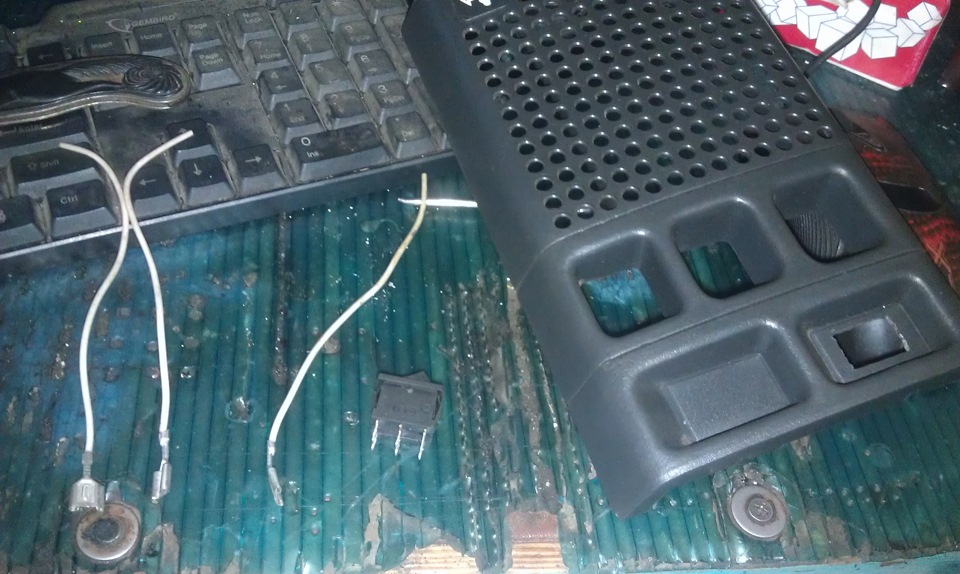

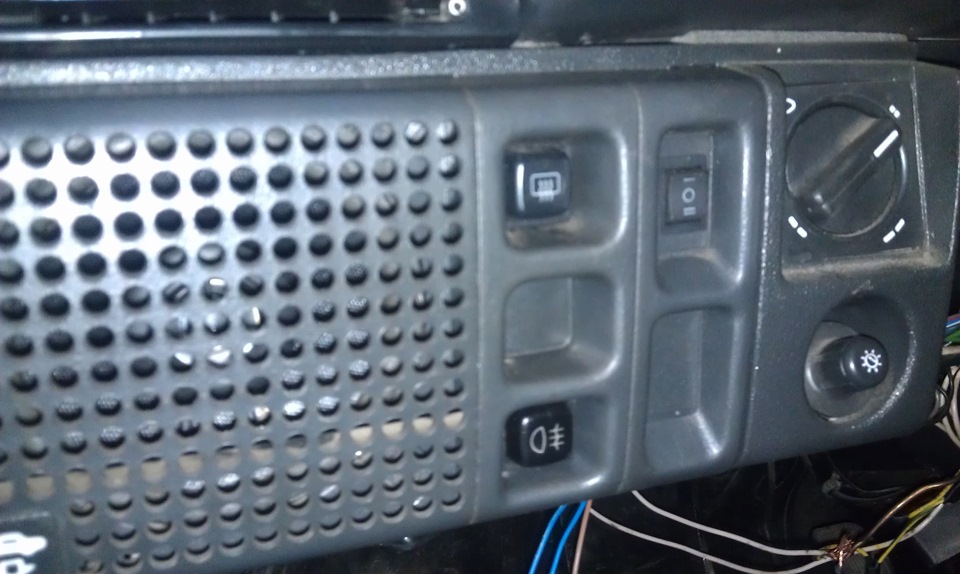

4. Далее — берем нашу заветную кнопочку с тремя положениями, три провода с клеммами «мама» и стыкуем их воедино.

5. Производим подключение следующим способом:
Все плюсовые выходы диодных лент соединяем вместе и подключаем на постоянные плюс — брал с прикуривателя.
Все минусовые выходы диодных лент также соединяем вместе и подключаем к кнопке (см. ниже)
Теперь подключение кнопки:
Первое положение — I — Минус с концевиков (тот, что брали с плафона)
Среднее положение — 0 — Минус с выходов наших диодных лент
Второе положение — II — Минус постоянный (можно взять из-под торпеды, либо под рулем)

6. Прибираем все провода, надежно закрепляем к торпедетоннелям — тут у кого на что фантазии хватит. Проверяем промежуточный результат.

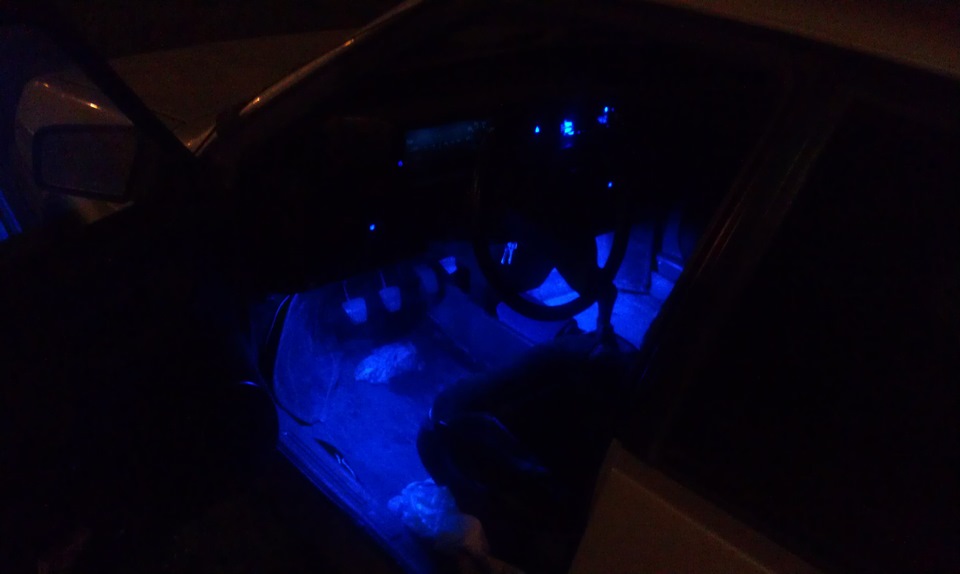

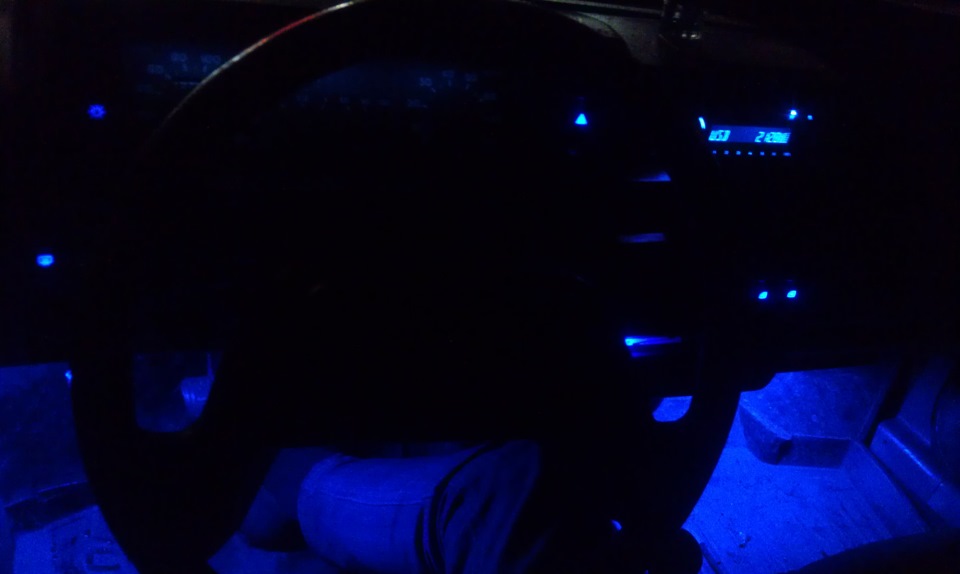

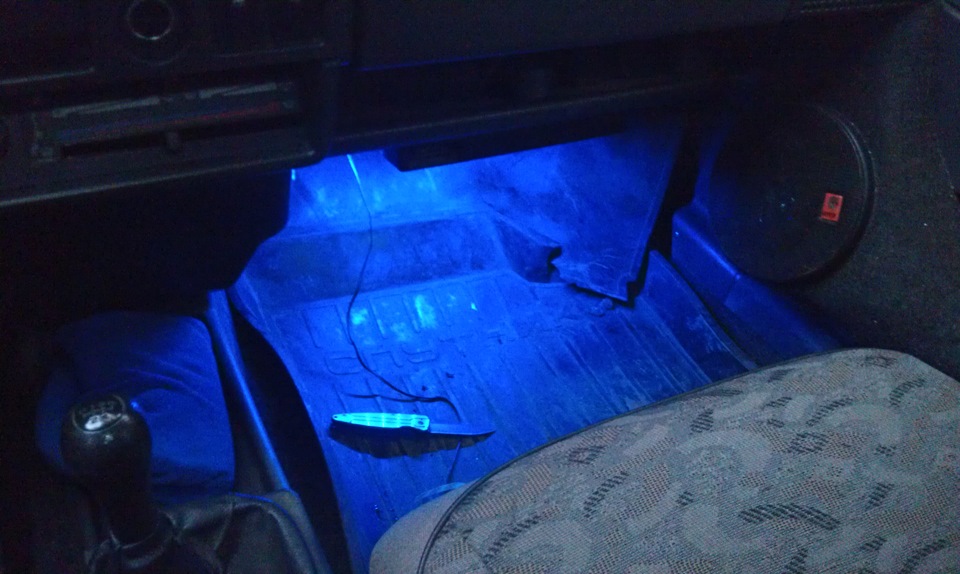

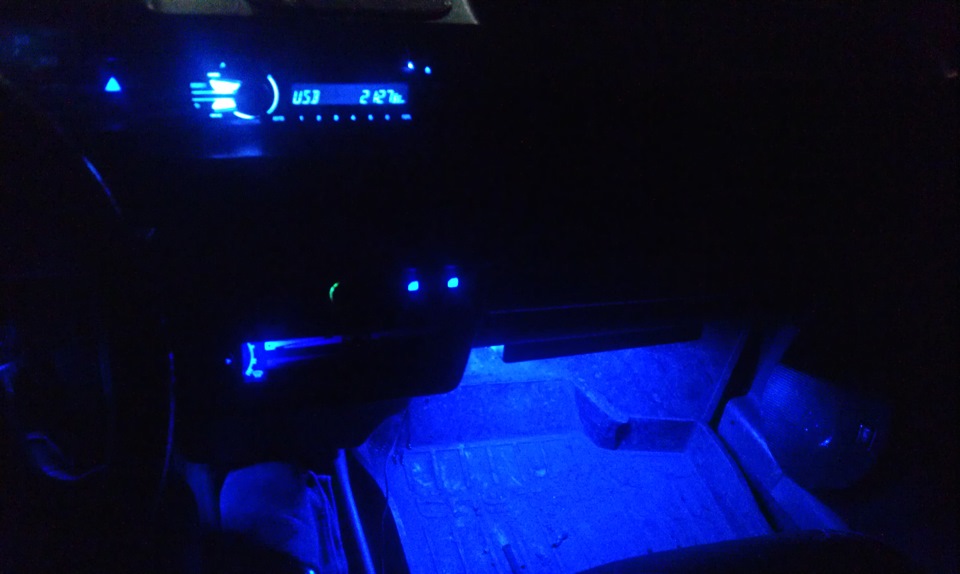

7. Любуемся результатом!

Минусы данной доработки:
1 — Потраченное время
2 — Появление дополнительных проводов
3 — При неаккуратных пассажирах (в основном касается тех, кто ездит сзади) есть риск повреждения лент.
Плюсы:
1 — Стайл, детка — ну очень крутой вид)
2 — Если что-то ночью упало на пол — найти теперь вообще не проблема.
3 — Дань памяти Полу Уокеру — ведь в его скае было нечто похожее…

Всем спасибо за внимание!
Кому понравилось — есть соответствующие кнопки.
Есть пожеланияпредложения — welcome в комменты.
Всем ровных дорог!

И снова UPD 28.02.2016…
Что могу сказать по этому поводу. Для включения данной гирлянды необходимы еще две маленьких детальки:
1 — предохранитель примерно на 5А,
2 — кнопка включения питания.
А все почему? Потому что с какого-то хрена, если на «+» диодной ленты подать «+» с аккумулятора, а на «-» этой кЕтайской ленты ничего не подавать, то диодики будут ОДИН ХРЕН СВЕТИТЬСЯ! Нет, я не дебил и не параноик… Но они светятся! Просто, если подать «+» на плюсовой вход ленты и все. Лента неважно где будет находиться: в руках, в луже, на деревяшке, насрать где! Диодики будут тускло светиться…
Ну и пусть себе светятся, че такого — скажете вы. А вот нифига подобного. Зимой в кромешной тьме это «легкое свечение» превращается в свет прожектора! Прожектора, Карл! Я, конечно, утрирую, но суть вы поняли…
И да, еще один жесткий минус вскрылся: пассажиры сзади — просто кривоногие, мать их, свиньи! Мало того, что по осени все чехлы сидений в самом настоящем говне, так еще и ленту раз в месяц стабильно то отрывают, то еще че с ней делают. Короче, жесть. После такого хочется иголок под заднее сиденье напихать, чтоб никто там не садился и катать в свое удовольствие. Ну а нормальным друзьям-товарищам перед посадкой выдавать сковородки под жопу, чтоб не укололись)

Читать еще:  Как подключить провод от кабельного телевидения

И это. Жмите, блин, кнопки. Вам нетрудно — мне приятно.
Потому что, бывает, ловлю себя на мысли: «Ваша запись за сутки получила 150 просмотров и… 12 лайков» Зашибенно же, ну. Стараешься, расписываешь все подробно, делаешь более-менее понятные фотки и че толку? А вообще… Я веду этот бортжурнал скорее для себя, но ведь кому-то он может оказаться полезным все-таки. Короче, хотите — жмите, не хотите — не жмите.

Собственно вопрос как подключить на машине выключатель с подсветкой ?

размыкаю плюсовой провод подсоединяю к штырю по центру ,второй с прав ,а вот третий штырек для чего ? Пробовал менять местами замыкал меджу собой подключения , подсветка не горит! не в каком положении вообще . Купил еще три разных выкл такая же история . Как подключить чтоб при включении подсветка загоралась .

3 контакта там для того чтоб реализовать варианты -нормально замкнутый и нормально разомкнутый.
А загорание лямпочки реализуется на падении напряжения на резисторе, который включен последовательно с центальным/подвижным контактом.

Мне зрение говорит, что по маркировке оно на 125В. (имхо)

Подключение выключателя с подсветкой клавиш своими руками

Выключатель с подсветкой удобен тем, что его всегда видно в темноте. Устройство индикации изготавливается со светодиодом или неоновой лампочкой. Существует несколько схем подключения в быту в зависимости от его типа. Чтобы выполнить процедуру монтажа своими руками, нужно знать, как он устроен, какие разновидности его существуют, каковы основные правила установки в каждом конкретном случае, а также как при необходимости отключить или самостоятельно установить подсветительную систему.

Как устроен выключатель с подсветкой

Устройство рассматриваемого выключателя с подсветкой практически не отличается от штатного аналога за исключением одной единственной детали – параллельно подключенного индикатора, работающего от сети 220 вольт. Он подсоединен к основным контактам. Принцип его действия состоит в том, что он коротит цепь (так что даже в положении «выключено» она не находится в полностью разомкнутом состоянии), но при этом питание осуществляется через спираль лампы.

При этом последняя не зажигается, так как ее сопротивление значительно ниже, чем у лед-элемента с резистором (понижающим напряжение) в переключателе. Как только переключатель переходит в положение «включено», нить накала закорачивается, ее сопротивление возрастает и ток перестает поступать на светодиод – подсветка гаснет, а лампочка в люстре светит.

Выключатель с подсветкой состоит из следующих основных элементов:

  1. Корпус с декоративной накладкой, в которой закреплены клавишные накладки.
  2. Входные и выходные клеммы (количество определяется типом выключателя).
  3. Резистор.
  4. Индикатор.

Обратите внимание! Большинство выключателей рассматриваемого типа оснащено встроенной системой подсветки, в то время как в некоторых моделях ее нужно подключать к клеммам самостоятельно при установке.

Виды в зависимости от типа подсветки

Выключатели могут иметь различные виды подсветки:

  1. Резисторную. Роль ограничителя тока в таких моделях выполняет резистор. Сфера применения – для люстр с обычными лампами накала. Со светодиодными и энергосберегающими лампами он совмещается плохо по той причине, что последние в своем составе имеют накопительный драйвер. А так как все они работают от малого тока (который будет пропускать в провод сама подсветка), это будет приводить к их самопроизвольному мерцанию в темноте. Помимо негативного эстетического эффекта, это существенно снизит ресурс самого светоисточника, особенно газоразрядной модификации.
  2. Конденсаторную. В отличие от вышерассмотренного примера устройство содержит накопитель заряда – конденсатор. Главный его плюс – повышение КПД и снижение потребления электроэнергии.
  3. Неоновую. Если во всех вышеприведенных моделях в качестве подсветки для выключателя используются лед-элементы, в этом случае – неоновая лампа. Ее преимущество – хорошая совместимость со светодиодными и люминесцентными светоисточниками.

OLYMPUS DIGITAL CAMERA

Помимо вышерассмотренных конструктивных различий, модели выключателя с подсветкой классифицируются по признаку механизма приведения в действие на следующие виды:

  1. Клавишный. Оснащается одной, двумя, тремя клавишами.
  2. С кнопкой. Оборудуется кнопочным аппаратом включения.

Важно! Стандартные выключатели с подсветкой плохо совместимы с люминесцентными и светодиодными лампами, так как будут приводить к эффекту их мерцания в выключенном состоянии – в темноте. Потребуется доработка. Они также не работают со светильниками, оснащенными электронными регуляторами пуска.

Правила подключения

Существуют как минимум три основные схемы монтажа. Рассмотрим, как правильно подключить выключатель со светодиодной или неоновой подсветкой в каждом случае.

Установка одинарного выключателя

Самый простой вариант – установить одинарный выключатель с подсветкой. Перед всеми работами с электроприборами в целях безопасности необходимо обесточивать сеть, выключив главный рубильник, щиток. Монтажные процедуры проходят в несколько этапов:

  1. К заранее выбранному месту подводится два провода от коммутирующей коробки (см. схему).
  2. Устанавливаются на саморезы, шурупы или дюбеля подрозетник.
  3. Монтируется внутренняя часть выключателя.
  4. Подсоединяются проводники к клеммам на болты.
  5. Надевается декоративная панель.
  6. Вставляется клавиша.

Выключатель с подсветкой готов к действию. Далее нужно включить электропитание и проверить его исправность.

Ниже наглядно приведена схема подключения одноклавишного выключателя с подсветкой:

Монтаж и подключение выключателей с несколькими клавишами

Выключатель с подсветкой с несколькими клавишами отличается от вышеприведенного случая большей функциональностью – управлением сразу несколькими светильниками. Поэтому у него большее число контактов и количество подводимых жил. Установка состоит из следующих шагов:

  1. Предварительно обесточивается электросеть.
  2. К выбранному месту монтажа подводится по одному проводу (либо один многожильный кабель – по числу питаемых светильников).
  3. Монтируется на стену подрозетник.
  4. К нему крепится начинка с основными контактами.
  5. Все проводники подсоединяются к клеммам в соответствии со схемой.
  6. Надевается декоративная панель.
  7. Вставляются клавиши.

После сборки выключатель с подсветкой нужно проверить, подключив питание сети.

В качестве примера приведем схему, как установить выключатель с подсветкой с двумя клавишами:

Подключение проходного выключателя с подсветкой

Данный вариант выключателя с подсветкой дает возможность управлять одним или группой светильников с разных мест. Например, входя в дом нужно включить освещение сразу в прихожей, а из другой комнаты (из спальни) его можно отключить. Таким образом, отпадает необходимость возвращаться по темноте.

Монтаж выключателя такого типа должен выполняться строго в соответствии со схемой. К каждому одноклавишному выключателю нужно проложить по три провода или по одному трехжильному кабелю от распределительной коробки:

  1. Два проводника соединяют выключатели между собой – положения «вкл» и «выкл».
  2. Одна жила (от первого переключателя) соединяется через коммутатор со светильником.
  3. Другая (от второго включателя) проходит через распредкоробку к фазе электрощитка.

С добавлением в цепь дополнительной независимо светящей люстры, соответственно, потребуется монтировать многоклавишный выключатель.

Предлагаем иллюстрацию схемы проходного выключателя с подсветкой:

Отключение подсветки выключателя

Установленный ранее выключатель с подсветкой может привести к некоторым проблемам – самопроизвольному мерцанию ламп или просто мешать спать ночью. Поэтому ее приходится отключать. Сделать это можно в несколько шагов:

  1. Для начала в целях безопасности электромонтажника нужно обесточить всю электросеть помещения, выключив общий рубильник.
  2. Далее нужно снять клавиши.
  3. После чего демонтировать внешнюю панель.
  4. Добравшись до начинки устройства, нужно убедиться, что все контакты не находятся под током (можно проверить индикаторной отверткой или щупом на 220В).
  5. Затем нужно выкрутить крепежные болты, на которых держатся провода.
  6. В электросхеме выключателя нужно найти светодиод или неоновую лампу с резистором и проводами и отсоединить их (если контакты неразъемные – воспользоваться кусачками).
  7. Собрать все элементы (за исключением демонтированной подсветки) в обратной последовательности.
  8. Включить питание сети и проверить исправность переключателя.

Рекомендация! Если система подсветки удаляется с целью предотвращения самопроизвольного моргания светодиодных ламп, решить проблему можно путем замены штатных лед-элемента и резистора на специально подобранные. Однако для этого потребуются знание основ радиотехники и умение обращаться с паяльником.

Как самому установить подсветку в выключатель

Установить подсветку в штатный выключатель вполне доступно своими силами. Однако для этого потребуется приобрести светодиод, резистор (ограничитель тока) и диод (защита лед-элемента от обратного тока), который можно достать из энергосберегающей лампы – там он применяется в качестве диодного мостика. В качестве примера можно привести следующий набор компонентов:

  1. Красный лэд-элемент АL307 (2 Вт).
  2. Резистор в 100 кОм (мощность не менее 1 ватта).
  3. Диодный мост КД521.

Пошаговая инструкция монтажа подсветки:

  1. Демонтировать выключатель, предварительно обесточив электросеть.
  2. Далее нужно собрать компоненты подсветки в одну цепь с помощью паяльника.
  3. Для этого катод диода (отмеченный черным) соединяют с анодом (длинным проводником) лед-элемента.
  4. Резистор припаивается к катоду светодиода и проводнику-удлинителю, идущему на клемму выключателя.
  5. Второй провод припаивается к катоду лед-элемента.
  6. Далее вся собранная схема подключается параллельно к контактам выключателя.
  7. Дополнительно установленные элементы должны быть надежно закреплены внутри корпуса выключателя и не мешать установке накладки и клавиш.
  8. Собрать все компоненты в обратной последовательности.
  9. Включить ток и проверить работу собранной цепи.

Недостатки такой самодельной сборки:

  1. Устанавливая в штатный выключатель самодельную схему подсветки нужно учесть, что в его корпусе нет специального окошка, поэтому его придется просверливать самостоятельно. Если же материал тонкий и прозрачный, то свет будет проходить сквозь него.
  2. Сборка на вышеприведенных элементах будет работать только для лампы накаливания. Люминесцентный светоисточник будет самопроизвольно мерцать, а при сочетании со светодиодом она вообще не будет функционировать из-за его большого сопротивления.
  3. Система с резистором будет потреблять много электроэнергии. Как экономный вариант, в схему можно установить конденсатор (емкостью 1 мкФ), идущий перед резистором. Однако трудности могут заключаться в его установке из-за больших размеров. Оптимальная модель для работы с энергосберегающими светильниками – последовательное подсоединение неоновой лампочки (например, HG1) с резистором 0,5-1 мОм, мощностью от 0,25 ватт.

Совет! Если система подсветки начала моргать, скорее всего, диод пришел в негодность. Его нужно заменить, аккуратно отсоединив от цепи, а затем поставив новый с помощью пайки, не нарушая последовательности схемы.

Основные выводы

Выключатель с подсветкой помимо основных элементов, характерных для штатных аналогов, содержит индикатор (светодиод или неоновую лампочку) и устройства, ограничивающие ток – резистор, диод, конденсатор. Когда он находится в положении «вкл» люстра светит и падение напряжение в дополнительной цепи недостаточно, чтобы зажечь ее освещение. При переходе в состояние «откл» слабый, но достаточный для нее ток проходит через холодную нить накала и лед-элемент активируется.

Читать еще:  Допускаемый ток по сечению кабеля

В зависимости от вида подсветки выключатели делятся на:

  1. Резисторные. Применим для обычных ламп накала.
  2. Конденсаторные. Отличается лучшей функциональностью и меньшим энергопотреблением.
  3. Неоновые. Подходит для всех типов светильников – в том числе и светодиодных, и люминесцентных.

Монтаж выключателя с подсветкой возможен по трем основным схемам:

  1. Одинарный.
  2. Многоклавишный.
  3. Проходной.

Чтобы самостоятельно отключить подсветку, необходимо, обесточив питание всей сети, разобрать выключатель и найти параллельно подключенную его клеммам цепь со светодиодом. Отсоединить ее можно, открутив монтажные болты или воспользовавшись кусачками. Для установки подсветки в штатный выключатель потребуется спаять правильно подобранную лед-элемент, диодный мостик и резистор (+конденсатор) либо неоновую лампочку с резистором и установить их параллельно входному и выходному контакту.

Автомобильные кнопки с подсветкой

Выключатель (стеклоподъемника) клавишный 12V 20А (5с) (ON)-OFF-(ON) черный с подсветкой REXANT по выгодной цене

Самовывоз, Почта РФ, Курьером, Логистическая компания

Выключатель (стеклоподъемника) клавишный 12V.

Выключатель клавишный Rexant, ON-OFF черный с красной LED подсветкой используется для коммутации электрических цепей напряжением 12В. Применяется в качестве комплектующих изделий различного электрооборудования (в сетевых фильтрах и удлинителях, аудио-оборудовании, блока.

Самовывоз, Почта РФ, Курьером, Логистическая компания

Выключатель клавишный Rexant ON-OFF черный с.

Материал Нержавеющая сталь Напряжение, В 12 Подсветка Синяя Стандарт влагозащищенности IP67 Ток, А 5

Самовывоз, Почта РФ, Курьером, Логистическая компания

Переключатель кнопочный с фиксацией вкл/выкл.

Выключатель клавишный круглый 12V 20А (3с) ON-OFF синий с подсветкой REXANT по выгодной цене

Самовывоз, Почта РФ, Курьером, Логистическая компания

Выключатель клавишный круглый 12V 20А (3с) ON.

Выключатель клавишный 12V 20А (3с) ON-OFF черный овал с красной LED подсветкой REXANT по выгодной цене

Самовывоз, Почта РФ, Курьером, Логистическая компания

Выключатель клавишный 12V 20А (3с) ON-OFF чер.

Изготовлена из прочного пластика. Эргономичность — удобная и широкая. Идеальна для подключения допсвета

Самовывоз, Почта РФ, Курьером, Логистическая компания

Кнопка включатель-выключатель в авто 16А с си.

Изготовлена из прочного пластика. Эргономичность — удобная и широкая. Идеальна для подключения допсвета

Самовывоз, Почта РФ, Курьером, Логистическая компания

Кнопка включатель-выключатель в авто 16А с зе.

Выключатель клавишный 250V 15А (6с) ON-OFF желтый с подсветкой двойной REXANT по выгодной цене

Самовывоз, Почта РФ, Курьером, Логистическая компания

Выключатель клавишный 250V 15А (6с) ON-OFF же.

Изготовлена из прочного пластика. Эргономичность — удобная и широкая. Идеальна для подключения допсвета

Самовывоз, Почта РФ, Курьером, Логистическая компания

Кнопка включатель-выключатель в авто 16А с же.

Кнопка с фиксацией OFF-ON 12V 3c с подсветкой красная, диаметром 26 мм. предназначена для коммутации электрических цепей постоянного тока напряжением 12В, путем включения-выключения питающего провода. Кнопки применяются в качестве комплектующих изделий различного электр.

Самовывоз, Почта РФ, Курьером, Логистическая компания

Кнопка с фиксацией д.26 12V с подсветкой

Кнопка с оранжевой подсветкой 12*12*7 мм (1 шт.) по выгодной цене

Самовывоз, Почта РФ, Курьером, Логистическая компания

Кнопка с оранжевой подсветкой 12*12*7 мм (1 ш.

Изготовлена из прочного пластика. Эргономичность — удобная и широкая. Идеальна для подключения допсвета

Самовывоз, Почта РФ, Курьером, Логистическая компания

Кнопка включатель-выключатель в авто 16А с кр.

Кнопки управления и переключатели Navigator серии NBI-B предназначены для коммутации электрических цепей управления переменного тока частотой 50 Гц и напряжением до 660 В или постоянного тока напряжением до 400 В. Применяются для комплектации панелей, пультов, постов и.

Самовывоз, Почта РФ, Курьером, Логистическая компания

Кнопка Navigator 82 823 NBI-B-09-Y желтая с п.

Цвет подсветки: синий

Самовывоз, Почта РФ, Курьером, Логистическая компания

Многоточечная подсветка салона синяя 10Х

1.Вкл — Выкл2.Антискользящая поверхность3: 20A 12V или 10A 24V 4.Размер(Д x Ш x В): 50 x 44 x 20

Самовывоз, Почта РФ, Курьером, Логистическая компания

Кнопка универсальная с подсветкой E support C.

Наименование Автомобильная зарядка 2UR-R для телефона, USB x 2 порта вместо штатной заглушки кнопки, 38x22mm, 5B/3.1А, красная подсветка Назначение Автомобильная зарядка для установки в панель автомобиля, вместо кнопки или индивидуальной врезки. Удерживается за счет рас.

Самовывоз, Почта РФ, Курьером, Логистическая компания

Автомобильная зарядка 2UR-R для телефона, USB.

Кнопка аварийн. остановки с чекой 12V/15A, провод 60см по выгодной цене

Самовывоз, Почта РФ, Курьером, Логистическая компания

Кнопка аварийн. остановки с чекой 12V/15A, пр.

Выключатель клавишный Rexant, ON-OFF черный с желтой LED подсветкой используется для коммутации электрических цепей напряжением 12В. Применяется в качестве комплектующих изделий различного электрооборудования (в сетевых фильтрах и удлинителях, аудио-оборудовании, блоках.

Самовывоз, Почта РФ, Курьером, Логистическая компания

Выключатель клавишный Rexant ON-OFF черный с.

Применяемость — освещения салона ГАЗ-66, КАМАЗ, ЗИЛ. Конструктивные особенности: клавишные. Технические характеристики: — включение различных потребителей в зависимости от символа и схемы; — количество положений: 6; — номинальное напряжение: 12; 24 В; — номинальный ток.

Самовывоз, Почта РФ, Курьером, Логистическая компания

Выключатель освещения салона АВТОАРМАТУРА ВК3.

Многие автолюбители сталкивались с такой проблемой, как неисправность замка зажигания. Дело в том, что в замке зажигания команда пуска двигателя выполняется посредством определенной группы контактов

Самовывоз, Почта РФ, Курьером, Логистическая компания

Кнопка зажигания Pivot Illumi Starter — красн.

Кнопка с зеленой подсветкой

Самовывоз, Почта РФ, Курьером, Логистическая компания

Кнопка с зеленой подсветкой 12*12*7 мм (1 шт.

Кнопка 16A/250V с подсветкой белая, белый колпачокКнопка включения/выключения с подсветкой. Универсальная. Подходит как к водонагревателям так и другой бытовой техники. Посадочное место 25 мм. на 13 мм

Самовывоз, Почта РФ, Курьером, Логистическая компания

Кнопка 16A/250V с подсветкой черная, синий ко.

Знак ТАКСИ LED салонный с подсветкой 12В (ATL-12-03) по выгодной цене

Самовывоз, Почта РФ, Курьером, Логистическая компания

Знак ТАКСИ LED салонный с подсветкой 12В (ATL.

Многие автолюбители сталкивались с такой проблемой, как неисправность замка зажигания. Дело в том, что в замке зажигания команда пуска двигателя выполняется посредством определенной группы контактов

Самовывоз, Почта РФ, Курьером, Логистическая компания

Кнопка зажигания Pivot Illumi Starter — синяя.

Кнопка освещения салона Камаз (Автоарматура)

Самовывоз, Почта РФ, Курьером, Логистическая компания

Автоарматура Кнопка освещения салона Камаз (А.

Наименование Автомобильная зарядка 2UC-B для телефона, USB x 2 порта вместо штатной заглушки кнопки, диаметр 29 мм, 5B/3.1А, синяя подсветка Назначение Автомобильная зарядка для установки в панель автомобиля, вместо кнопки или индивидуальной врезки. Удерживается за счет.

Самовывоз, Почта РФ, Курьером, Логистическая компания

Автомобильная зарядка 2UC-B для телефона, USB.

Неоновая нить Cartage для подсветки салона, плоская, 12 В, 5 м, с адаптером питания, красный 43310 по выгодной цене

Самовывоз, Почта РФ, Курьером, Логистическая компания

Неоновая нить Cartage для подсветки салона, п.

Кнопки управления и переключатели Navigator серии NBI-B предназначены для коммутации электрических цепей управления переменного тока частотой 50 Гц и напряжением до 660 В или постоянного тока напряжением до 400 В. Применяются для комплектации панелей, пультов, постов и.

Самовывоз, Почта РФ, Курьером, Логистическая компания

Кнопка Navigator 82 821 NBI-B-09-G зеленая с.

Кнопка зеленая с подсветкой R16-503BD по выгодной цене

Самовывоз, Почта РФ, Курьером, Логистическая компания

Кнопка зеленая с подсветкой R16-503BD

Готовый к установке комплект

Самовывоз, Почта РФ, Курьером, Логистическая компания

Подсветка салона автомобиля (Синяя)

Самовывоз, Почта РФ, Курьером, Логистическая компания

Головка кнопки с подсветкой выступающие без ф.

Четыре способа подключения. Кольцо с равномерной LED подсветкой. Высококачественная нержавеющая сталь. Антивандальная влагозащищенная конструкция

Самовывоз, Почта РФ, Курьером, Логистическая компания

Кнопка с фиксацией водонепроницаемая 12В 3А -.

Кнопочный самоблокирующийся(нажать- вкл, нажать снова — выкл) переключатель который пригодится в любых DIY проектах. Кнопкаудерживает свое положение в состоянии ВКЛ / выкл, пока вы не нажмете его снова. Наличие резьбына корпусе и гайка для монтажа и установки. Переключа.

Самовывоз, Почта РФ, Курьером, Логистическая компания

Кнопочный переключатель 12В с синей подсветко.

Знак ТАКСИ LED салонный с подсветкой 12В (ATL-12-03) по выгодной цене

Самовывоз, Почта РФ, Курьером, Логистическая компания

Знак ТАКСИ LED салонный с подсветкой 12В (ATL.

Кнопка — выключатель, квадратный, двойной, с подсветкой по выгодной цене

Самовывоз, Почта РФ, Курьером, Логистическая компания

Кнопка — выключатель, квадратный, двойной, с.

Кнопки управления и переключатели Navigator серии NBI-B предназначены для коммутации электрических цепей управления переменного тока частотой 50 Гц и напряжением до 660 В или постоянного тока напряжением до 400 В. Применяются для комплектации панелей, пультов, постов и.

Самовывоз, Почта РФ, Курьером, Логистическая компания

Кнопка Navigator 82 822 NBI-B-09-R красная с.

Электропроводка звезды с подсветкой Mercedes-Benz A 205 820 44 00 по выгодной цене

Самовывоз, Почта РФ, Курьером, Логистическая компания

Электропроводка звезды с подсветкой Mercedes-.

Наименование Автомобильная зарядка 2UR-G для телефона, USB x 2 порта вместо штатной заглушки кнопки, 38x22mm, 5B/3.1А, зеленая подсветка Назначение Автомобильная зарядка для установки в панель автомобиля, вместо кнопки или индивидуальной врезки. Удерживается за счет рас.

Читать еще:  Rolsen rl 39d1309f уменьшить ток подсветки

Самовывоз, Почта РФ, Курьером, Логистическая компания

Автомобильная зарядка 2UR-G для телефона, USB.

Выключатель клавишный 12V 20А (3с) ON-OFF черный овал с желтой LED подсветкой REXANT по выгодной цене

Самовывоз, Почта РФ, Курьером, Логистическая компания

Выключатель клавишный 12V 20А (3с) ON-OFF чер.

Кнопка 16мм с синей подсветкой без фиксации 5v по выгодной цене

Самовывоз, Почта РФ, Курьером, Логистическая компания

Кнопка 16мм с синей подсветкой без фиксации 5.

Самовывоз, Почта РФ, Курьером, Логистическая компания

Линза в кнопки M22-XDL-W-X7 с подсветкой плос.

Выключатель клавишный 250V 6А (3с) ON-OFF синий с подсветкой Mini REXANT по выгодной цене

Самовывоз, Почта РФ, Курьером, Логистическая компания

Выключатель клавишный 250V 6А (3с) ON-OFF син.

Клавиша габаритного освещения ВАЗ 2108-09 по выгодной цене

Самовывоз, Почта РФ, Курьером, Логистическая компания

Клавиша габаритного освещения ВАЗ 2108-09

Выключатель (стеклоподъемника) клавишный Rexant (ON)-OFF-(ON) черный c подсветкой, с проводом (12В 20А (6с)) — применяется для коммутации электрических цепей напряжением 12 В. Данные выключатели часто используются в качестве комплектующих автотранспортного электрооборуд.

Самовывоз, Почта РФ, Курьером, Логистическая компания

Выключатель (стеклоподъемника) клавишный Rexa.

Тумблер 12V 20А (3c) ON-OFF однополюсный с красный подсветкой предназначен для коммутации электрических цепей напряжением 12В. Такая разновидность переключателей применяется на лицевых панелях в качестве комплектующих изделий различного электрооборудования (в измеритель.

Самовывоз, Почта РФ, Курьером, Логистическая компания

Тумблер 12V 20А (3c) ON-OFF с подсветкой

Купить в Москве с доставкой по России

Самовывоз, Почта РФ, Курьером, Логистическая компания

Кнопка-модуль выступающая с подсветкой HD46C1.

Кнопка без фиксации LB1913-1 12V, с красной подсветкой по выгодной цене

Самовывоз, Почта РФ, Курьером, Логистическая компания

Кнопка без фиксации LB1913-1 12V, с красной п.

Выключатель клавишный 12V 35А (4с) ON-OFF с зеленой LED подсветкой REXANT по выгодной цене

Самовывоз, Почта РФ, Курьером, Логистическая компания

Выключатель клавишный 12V 35А (4с) ON-OFF с з.

Выключатель с подсветкой: устройство и принцип работы, как сделать и как установить своими руками

Одним из самых первых бытовых электрических приборов, который получил свою собственную независимую подсветку, стал выключатель. Решая проблему поиска этого устройства в темноте, производители вмонтировали в него небольшую лампочку, служащую человеку маячком. Ориентируясь на него в темноте, можно достаточно просто найти не только сам выключатель, но и зайти в какое-либо помещение. В этой статье вместе с сайтом stroisovety.org мы поговорим про выключатель с подсветкой – мы ознакомимся с его конструкцией, изучим принцип работы и рассмотрим вопросы: как его самостоятельно изготовить и установить?

Выключатель с подсветкой фото

Выключатель с подсветкой: как он работает

Устройство выключателя с подсветкой отнюдь не является сложным – если говорить о принципиальной разнице между ним и обычным выключателем, не имеющим подсветки, то она заключена исключительно в наличии одной единственной лампочки, правильно подобранной по сопротивлению. Эта лампочка подключена параллельно с выключателем, благодаря чему и появляется эффект ее включения в тот момент, когда сам выключатель не пропускает ток. Здесь работают законы физики, которые заставляют двигаться электрический ток по пути наименьшего сопротивления. Когда выключатель пропускает ток, ему проще двигаться по прямой, минуя лампочку (соответственно она не светится), когда же выключатель не пропускает ток, заряженным электронам просто некуда деваться и они движутся непосредственно через лампочку подсветки. Все просто, хотя для кого-то это может оказаться непонятно.

Подключение выключателя с подсветкой фото

Естественно, что для обеспечения видимости этой подсветки, выключатель пришлось несколько модернизировать – в частности, в корпусе или клавишах выключателя было добавлено небольшое окошко, закрытое прозрачным пластиком. Через это окошко свет от миниатюрной лампы становится заметным. Во всем остальном, кроме лампочки и окошка, данный тип выключателя ничем не отличается от обыкновенного устройства включения и выключения света. Еще одно различие, которое можно наблюдать в выключателях с подсветкой, это сами лампочки – они могут быть неоновыми (в современных изделиях этого типа выключателей уже практически не используются) и светодиодными, которые получили сегодня огромное распространение.

Разновидности выключателя с подсветкой

По большому счету, это устройство может иметь точно такие же разновидности, как и стандартный выключатель без подсветки. Их можно классифицировать всего по нескольким признакам.

  1. Самый главный из них – это принцип включения и выключения. В этом отношении их можно разделить на клавишный выключатель с подсветкой, кнопочный и сенсорный. В силу своей доступной стоимости наибольшее распространение поучили клавишные выключатели. Кнопочные выключатели с подсветкой вообще в быту применяются разве что в технике. А сенсорные выключатели, хотя и предназначены для бытового использования, благодаря своей высокой стоимости тоже практически не используются.
  2. Следующим критерием, позволяющим разделить выключатели на подвиды, выступает количество групп, которыми они могут управлять. Проще говоря, их можно классифицировать по количеству клавиш, кнопок или сенсоров. В этом отношении можно выделить одноклавишный, двухклавишный и трехклавишный выключатель с подсветкой – управление более чем тремя группами осветительных приборов с помощью одного устройства не производится. Если нужно больше клавиш, тогда комбинируйте эти выключатели между собой и устанавливайте их по два, по три, а то и по пять штук в один блок.
  3. В отдельную группу можно выделить так называемый проходной выключатель с подсветкой – его конструкция в корне отличается от устройства стандартных выключателей и позволяет производить управление одной или несколькими группами осветительных приборов из нескольких мест. Они удобны в больших помещениях с несколькими выходами или длинных коридорах и, соответственно, на лестничных маршах. Переоценить их достаточно сложно. Как и стандартные электрические приборы этого типа, они могут подразделяться на виды по количеству клавиш – существует как одинарный, так и тройной, и двойной выключатель с подсветкой проходного типа.

Клавишный выключатель с подсветкой фото

В принципе, это все разновидности существующих на сегодняшний день выключателей, используемых в быту. Существуют, конечно, и другие выключатели, но их либо в быту не применяют, либо выключателями их можно назвать с натяжкой. Взять, к примеру, диммер. Он вроде бы и работает как выключатель, но, по большому счету, это регулятор освещенности.

Как установить выключатель с подсветкой

Как-то даже и освещать этот вопрос не очень хочется, так как говорить тут нечего – подключение выключателя с подсветкой производится точно так же, как и подсоединение в цепь освещения обычного выключателя без подсветки. Сложность может возникнуть только в одном случае – если вы приобретете «полуфабрикат», в котором лампочка находится не на своем месте, а просто лежит в упаковке рядом с выключателем. Сложность – это даже громко сказано, скорее всего, это просто маленькое-маленькое препятствие.

В таких ситуациях нужно просто соединить два провода лампочки с разными проводами, находящимися в подрозетнике – если это одноклавишный выключатель, то тут вообще все элементарно просто. Несколько сложнее осуществляется подключение двухклавишного выключателя, оборудованного двумя лампочками (в большинстве случаев их оснащают одним индикатором). В такой ситуации индикаторные ламы объединяются одним своим проводом друг с другом (эта скрутка подключается к приходящей на выключатель фазе), а другими своими концами они подключаются к двум разным исходящим фазам. Что касается самого выключателя, то здесь все обстоит стандартным образом.

Как установить выключатель с подсветкой фото

Как сделать подсветку выключателя своими руками

Для людей даже с минимальными познаниями в электротехнике, этот вопрос, можно сказать, уже решен. Все, что необходимо знать для самостоятельного изготовления выключателя с подсветкой, уже описано выше. Не хватает разве что схемы и небольших расчетов сопротивления. Для начала разберемся со схемой – здесь вариант двоякий и зависит от типа используемой лампы. Если это небольшой неоновый индикатор, то последовательно ему нужно будет включить сопротивление на 500-1000кОм. Если это диод, то надобность в сопротивлении может вообще отпасть, если вы выберете правильную его модель – светодиод просто должен быть рассчитан на напряжение в 220В.

Если говорить о непосредственной технологии решения вопроса, как сделать выключатель с подсветкой, то описать ее можно следующим образом.

  1. Приобретаем обычный выключатель и специальный светодиод – последний момент, чтобы не ошибиться, лучше уточнить у продавца.
  2. Дальше в клавише выключателя, в соответствии с диаметром светодиода, просверливаем отверстие. В принципе, их можно насверлить несколько, но меньшего диаметра – здесь смотрите сами, как посчитаете нужным, так оно и будет.
  3. Дальше крепим светодиод внутри выключателя, а вернее под клавишами на его корпусе. Самый простой вариант – это приклеить светодиод с помощью термоклея или какого-либо другого клеящего вещества. По большому счету, учитывая вес светодиода, подойдет даже жвачка.
  4. Теперь просто подключаем светодиод в соответствии с приложенной схемой.

Как сделать выключатель с подсветкой фото

Вот и все! Самодельный выключатель с подсветкой готов – теперь остается только любоваться своей работой и хвастаться друзьям, какой я умелый мастер.

Если говорить откровенно, то выключатель с подсветкой проще купить, и дело здесь, как вы понимаете, не в сложности его изготовления – причин этому несколько. Во-первых, вы потратите много времени на поиски нужных лампочек; во-вторых, так красиво, как на предприятии, изготовить выключатель с подсветкой у вас не получится. Ну а так, ради спортивного интереса, получится или не получится, можно, конечно, сделать такое устройство.

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
